Thiết Lập Phần Cứng và Kết Nối Lần Đầu

Phần đi sâu này cung cấp so sánh giữa camera OV20i và OV80i, tổng quan về yêu cầu nguồn điện, bố trí LED và các chỉ báo trạng thái hệ thống, cũng như các cân nhắc khi lắp đặt và các thực hành tốt nhất.

Hướng Dẫn Video

Xem chủ đề này trong thực tế: Triển Khai Kiểm Tra AI Trong Vài Phút

Tổng Quan Phần Đi Sâu​

Mục Tiêu Học Tập​

  • Kết Nối → Cấp nguồn và xác minh hoạt động của phần cứng
  • Kích Hoạt → Đưa camera lên mạng và hoạt động
  • Cấu Hình → Thiết lập mạng và cài đặt hệ thống
  • Tạo 2 Recipe → Xây dựng mô hình phân loại và phân đoạn
  • Xây Dựng Logic → Triển khai tự động hóa với Node-RED

Những Gì Bạn Sẽ Có Được​

  • Kiến thức về thiết bị
  • Sự tự tin về mặt kỹ thuật
  • Kỹ năng khắc phục sự cố khi triển khai tại hiện trường
  • Hiểu biết về các flow Node-RED cơ bản

Kiểm Tra Thiết Bị​

  • Camera
  • Bộ đổi nguồn và cáp nguồn M12 + cáp ethernet
  • Các đối tượng mẫu để kiểm tra
  • Tài liệu và thẻ tham khảo nhanh

So Sánh Model Camera​

OV20i - Giải Pháp Plug-and-Play​

  • Đèn LED tích hợp sẵn với các vùng được điều khiển bằng phần mềm
  • Lấy nét được điều khiển bằng phần mềm - không cần điều chỉnh thủ công
  • 1.6 MP
  • Global shutter

OV80i - Cỗ Máy Mạnh Mẽ Có Thể Tùy Chỉnh​

  • Linh hoạt với ống kính C-mount - chọn quang học tối ưu cho ứng dụng
  • Lấy nét và khẩu độ thủ công trên ống kính - không có điều khiển lấy nét bằng phần mềm
  • Yêu cầu chiếu sáng bên ngoài - tối đa hóa khả năng kiểm soát cho ánh sáng chuyên biệt
  • 8.3 MP
  • Roller shutter
  • Khả năng xử lý cao hơn - xử lý các kịch bản kiểm tra phức tạp, đa nhiệm
ghi chú

Khác biệt vật lý chính: Số chân đầu nối M12

  • OV20i: M12 17 chân
  • OV80i: M12 12 chân

Cấp Nguồn​

Yêu Cầu Nguồn Điện​

  • Điện áp: 19-24 VDC
  • Tiêu thụ điện năng:
    • Tối đa: 18W
    • Điển hình: 15W
  • Kết nối: Đầu nối M12 với cáp breakout

Kết Nối Nguồn OV80i​

  • Đầu nối M12 12 chân vào camera
  • Cáp breakout cung cấp các kết nối dây riêng lẻ
  • Đầu cực nguồn: Được đánh dấu rõ ràng + và - trên breakout

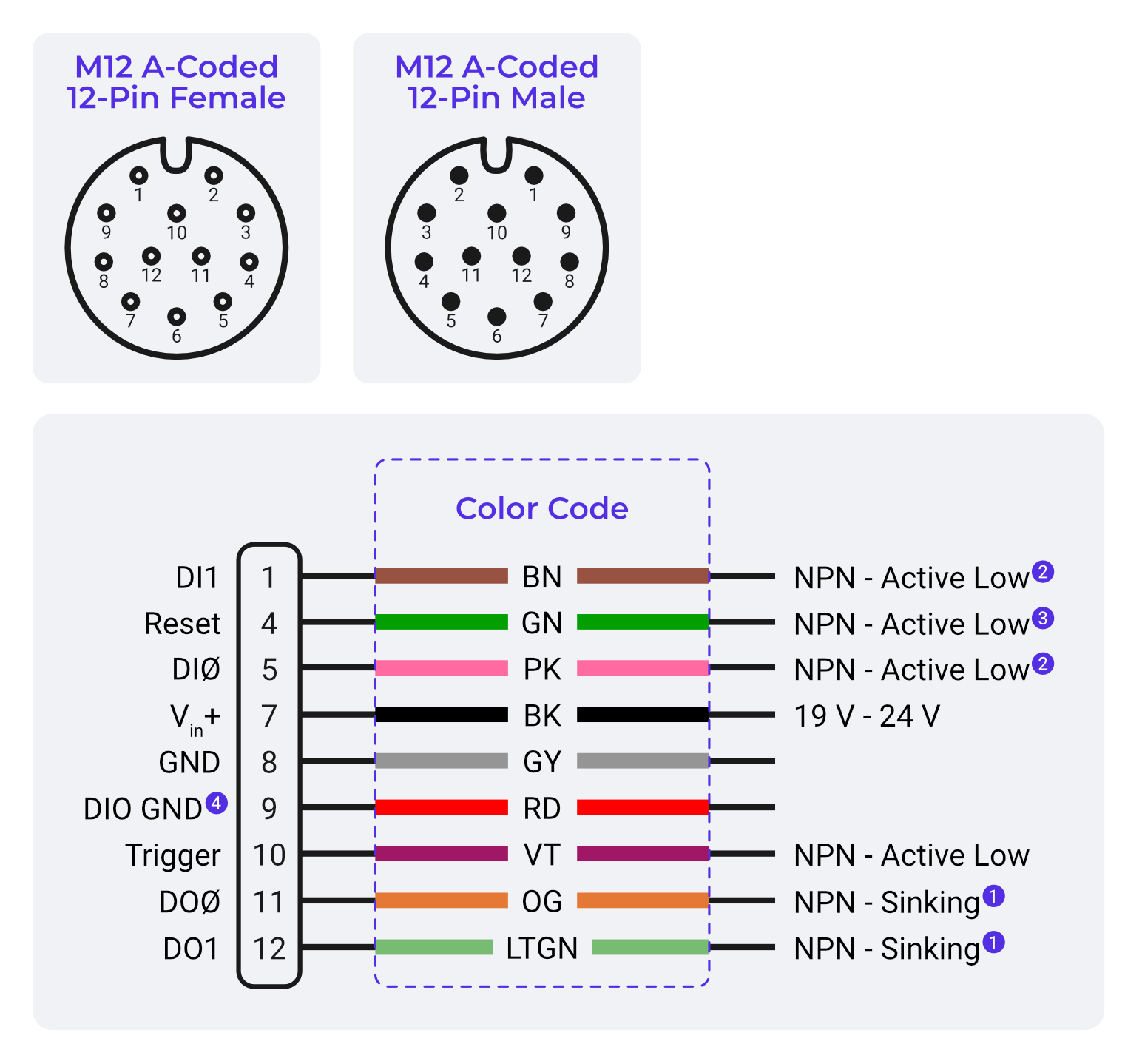

Sơ đồ đấu dây OV80i

Chỉ Báo Trạng Thái LED và Tình Trạng Hệ Thống​

Bố Trí LED (4 LED, Từ Trái Sang Phải):​

  • Vị trí 1 (Ngoài cùng bên trái): LED Trạng Thái Ethernet - Màu cam khi đang hoạt động
  • Vị trí 2: LED Dự Phòng - Tắt (dành cho sử dụng trong tương lai)
  • Vị trí 3: LED Do Người Dùng Định Nghĩa - Vàng/Cam/Xanh lá (được cấu hình bởi recipe)
  • Vị trí 4 (Ngoài cùng bên phải): LED Trạng Thái Nguồn - Xanh lá (bình thường) / Đỏ (lỗi)

Trạng Thái LED Nguồn​

  • Xanh lá sáng liên tục: Nguồn cung cấp trong thông số kỹ thuật, camera hoạt động
  • Tắt: Không có nguồn hoặc nguồn cung cấp không đủ
  • Mờ/Nhấp nháy/Đỏ: Sự cố nguồn cung cấp - kiểm tra điện áp và công suất dòng điện

Chỉ Báo Trạng Thái Hệ Thống​

Các LED trên OV80i do người dùng định nghĩa:

  • Hành vi được xác định bởi recipe đang hoạt động - kiểm tra logic recipe nếu có bất thường
  • Màu sắc thay đổi: Vàng, Cam hoặc Xanh lá tùy theo cấu hình

Sử Dụng LED Để Khắc Phục Sự Cố​

  • Kiểm Tra Đầu Tiên: Luôn xác minh trạng thái LED trước khi thực hiện khắc phục sự cố nâng cao
  • Đặc thù theo model: Nắm được LED nào đang hoạt động trên từng loại camera
  • Chẩn Đoán Từ Xa: LED có thể nhìn thấy để hướng dẫn kỹ thuật viên qua điện thoại
  • Tài Liệu: Bao gồm tham khảo LED trong các quy trình bảo trì

Thực Hành Tốt Nhất Khi Lắp Đặt Vật Lý​

Tùy Chọn Lắp Đặt và Cân Nhắc​

  • Lắp Đặt Phía Trước: Mặt camera dễ tiếp cận, thay ống kính dễ dàng hơn
  • Lắp Đặt Phía Sau: Được bảo vệ tốt hơn, phù hợp cho môi trường khắc nghiệt
  • Cách Ly Rung Động: Sử dụng vòng đệm cao su hoặc giá đỡ cách ly khi cần thiết
  • Khả Năng Tiếp Cận: Lập kế hoạch tiếp cận cho vệ sinh và bảo trì

Đi Dây Cáp và Quản Lý Cáp​

  • Bán Kính Uốn Cong: Tôn trọng bán kính uốn cong tối thiểu cho cáp M12
  • Giảm Căng: Sử dụng ống lồng cáp và phụ kiện giảm căng
  • Cân Nhắc EMI: Đi dây tránh xa cáp công suất cao khi có thể
  • Tính Linh Hoạt: Cho phép chuyển động cơ học và giãn nở nhiệt

Cân Nhắc Về Môi Trường​

  • Cấp IP: Thân camera được đánh giá phù hợp cho môi trường công nghiệp
  • Vệ Sinh: Môi trường thực phẩm có thể yêu cầu các cân nhắc đặc biệt
  • Chiếu Sáng: Lập kế hoạch cho các tác động của ánh sáng môi trường lên việc kiểm tra
  • Nhiệt Độ: Tính đến việc camera sinh nhiệt trong thiết kế
