基本系統配置

本次深入學習內容涵蓋 DHCP 與 Static IP 策略、靜態 IP 地址的配置方法、定位攝像頭 IP 地址的方法、多攝像頭部署中的網路體系結構設計最佳實踐、關鍵生產引數（包括時間、安全性與備份）的配置，以及用於診斷目的的系統日誌下載與分析的步驟。

學習目標​

到本次深入學習結束時，您將瞭解：

  • 不同環境下的 DHCP 與 Static IP 策略
  • 如何為生產部署配置 Static IP 地址
  • 查詢未知 IP 地址攝像頭的方法
  • 配置關鍵生產設定（時間、安全性與備份）的方式
  • 下載並分析系統日誌的方法
  • 為多攝像頭安裝規劃網路架構的方法

DHCP vs Static IP 策略​

DHCP 是什麼？​

  • Dynamic Host Configuration Protocol：自動 IP 地址分配
  • 工作原理：網路路由器/伺服器 自動分配 IP 地址
  • 動態分配：裝置重啟後 IP 地址可能改變
  • 無需手動配置：裝置請求 IP，伺服器提供可用地址
  • 常見於：辦公網路、家庭網路、臨時設定

DHCP 使用場景​

  • 測試與臨時設定
  • 快速演示與評估
  • 具備自動 IP 管理的網路
  • 辦公環境中網路管理員管理所有 IP

Static IP 是什麼？​

  • Fixed IP address：手動分配且不會改變
  • 工作原理：管理員在裝置上手動配置特定的 IP 地址
  • 永久分配：IP 地址在重啟和斷電後保持不變
  • 需要手動配置：必須手動設定 IP、子網掩碼、閘道器
  • 常見於：生產系統、伺服器、工業裝置、PLC

Static IP 使用場景​

  • 生產環境（始終推薦）
  • PLC 整合和工業網路
  • 多攝像頭安裝
  • 現有靜態 IP 方案的系統
  • 生產規則：始終使用 Static IP 以避免網路衝突

測試 DHCP 配置​

DHCP 測試流程​

  1. 在網路設定中將攝像頭切換到 DHCP 模式
  2. 將攝像頭連線到具備 DHCP 的網際網路交換機或路由器
  3. 重啟攝像頭並等待完全啟動
  4. 攝像頭將自動從 DHCP 伺服器獲取新 IP

查詢新的 DHCP IP 地址​

方法 1：Micro USB 訪問

  1. 透過 micro USB 連線（裝置始終位於 192.168.55.1）
  2. 檢視網路設定以獲取分配的 DHCP IP
  3. 計算機上無需進行網路配置

方法 2：遠端訪問工具

  • Tailscale 或類似的 VPN：如已配置，可遠端訪問攝像頭
  • 路由器管理介面：檢視 DHCP 客戶端列表
  • 網路掃描工具：掃描新裝置

如果您不知道攝像頭 IP 地址會怎樣？​

丟失 IP 地址的場景​

  • 攝像頭遷移到不同的網路
  • DHCP 分配變化
  • 靜態 IP 配置遺忘
  • 多臺攝像頭地址未知

方案 1：Micro USB 方法（始終可用）​

  • 固定 IP 地址：192.168.55.1（永不改變）
  • 不需要網路介面卡配置
  • 直接 USB 連線 到攝像頭
  • 訪問完整介面 以檢查網路設定
  • 好處：始終擁有備用訪問方式

方案 2：網路發現工具​

Wireshark 網路分析：

  • 捕獲網路流量 以識別攝像頭通訊
  • 按 MAC 地址篩選（若標籤上已知）
  • 監控 DHCP 請求 及響應
  • 專業網路故障排除能力

多臺攝像頭的 IP 規劃​

網路體系結構規劃​

避免衝突：

  • 每臺攝像頭需要唯一的 IP 地址
  • 安裝前規劃 IP 範圍
  • 將分配寫入網路表

網路分段的好處：

  • 將攝像頭流量與辦公網分離
  • 透過隔離提升安全性
  • 使用專用頻寬獲得更佳效能
  • 便於故障排除和維護

示例生產網路方案​

方案 1：基於功能的分段

  • 生產攝像頭：10.250.0.100-120
  • 質量攝像頭：10.250.0.150-170
  • 控制系統：10.250.2.X 網路
  • 辦公網：10.250.10.X 網路

方案 2：基於生產線的分段

  • Line 1 攝像頭：10.250.0.100-110
  • Line 2 攝像頭：10.250.0.120-130
  • Line 3 攝像頭：10.250.0.140-150
  • 基礎設施：10.250.0.200-220

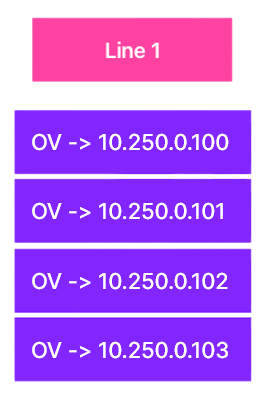

基於生產線的分段網路示例

時間與日期配置​

NTP 同步設定​

網路時間協議的好處：

  • 對可追溯性至關重要：所有檢查的時間戳準確
  • 自動時間同步：無需手動時間調整
  • 時區設定：與生產班次安排相匹配
  • 備用時間源：配置第二個 NTP 伺服器以提高可靠性

配置步驟：

  • 主 NTP 伺服器：使用公司 NTP 伺服器或公開伺服器
  • 時區選擇：為生產地點設定正確時區
  • 同步頻率：自動同步間隔
  • 時間校驗：驗證時間顯示的準確性

系統備份與診斷​

備份策略與組成​

關鍵備份項：​

  • 配方配置：所有 AI 模型和檢查設定
  • Node-RED 流程：自定義自動化邏輯與工作流
  • 系統設定：網路、安全與使用者配置
  • 標定資料：攝像頭特定設定與對位

備份流程：​

  • 自動匯出：安排定期備份操作
  • 版本控制：隨時間跟蹤配置變更
  • 遠端儲存：備份到網路位置或外部系統
  • 還原測試：驗證備份完整性與還原流程

系統日誌與診斷​

日誌類別：​

  • 系統事件：啟動、關機、錯誤條件
  • 檢測結果：透過/失敗資料及詳細時間戳
  • 網路活動：通訊日誌與連通性問題
  • 使用者操作：配置變更和訪問記錄

日誌管理：​

  • 下載功能：匯出日誌以進行離線分析
  • 日誌輪換：自動清理舊日誌檔案
  • 遠端監控：與客戶監控系統的整合
  • 故障排除：使用日誌進行系統性問題診斷
