LED 行為矩陣
本頁將解釋 OV80i 攝像頭上各 LED 指示燈的行為及用途，按顏色與功能進行分類。
備註
在設定、檢查和故障排除過程中，將其作為快速視覺參考。

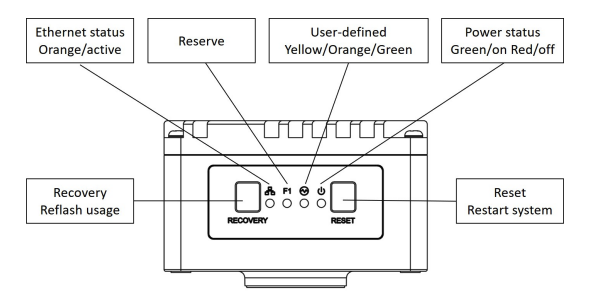

LED 位置與含義
OV80i 在裝置頂面板上包含 4 個 LED 指示燈，每個指示燈都有不同的用途：
| LED 標籤 | 顏色 | 功能 |
|---|---|---|
| 乙太網狀態 | 🟠 橙色（活動中） | 表示網路鏈路或活動狀態 |
| 保留 | (關閉) | 為將來使用預留 |
| 使用者定義 | 🟡/🟠/🟢 黃、橙、綠 | 保留用於軟體定義的行為 |
| 電源狀態 | 🟢 綠色（開啟）/ 🔴 紅色（故障） | 指示系統供電與健康狀態 |
按鈕功能
| 按鈕 | 功能 | 備註 |
|---|---|---|
| 恢復 | 用於重新刷寫韌體 | 僅在技術支援指示時使用 |
| 重置 | 重啟系統 | 安全重啟 |
LED 快速參考表
| LED | 狀態 | 含義 |
|---|---|---|
| 乙太網（🟠） | 實心或閃爍 | 網路鏈路存在且處於活動狀態 |
| 電源（🟢/🔴） | 綠色 = 開啟 | 系統已供電並執行 |
| 紅色 = 故障 | 檢測到電源故障（檢查電源輸入） |
現場使用注意事項
- 乙太網 LED 未點亮？ → 請檢查網線是否就位、交換機狀態，或靜態 IP 衝突
- 電源 LED 為紅色？ → 請確認 19-24 VDC 輸入以及 M12 聯結器就位
- 使用者定義 LED 顯示的顏色異常？ → 請檢查 Node-RED 流中的邏輯。
