LED-Verhaltensmatrix
Diese Seite erläutert das Verhalten und den Zweck jeder LED-Anzeige an der OV80i-Kamera, basierend auf Farbe und Funktion.
hinweis
Verwenden Sie diese als schnelle visuelle Referenz während Einrichtung, Inspektion und Fehlerbehebung.

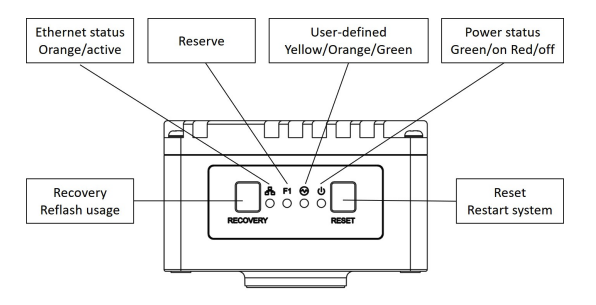

LED-Positionen und Bedeutungen
Die OV80i verfügt über 4 LED-Anzeigen auf der Oberseite des Geräts, jede mit einem eigenen Zweck:
| LED-Bezeichnung | Farbe | Funktion |
|---|---|---|
| Ethernet Status | 🟠 Orange (Aktiv) | Zeigt Netzwerkverbindung oder -aktivität an |
| Reserve | (Aus) | Für zukünftige Verwendung reserviert |
| User-defined | 🟡/🟠/🟢 Gelb, Orange, Grün | Reserviert für softwaredefinierte Verhaltensweisen |
| Power Status | 🟢 Grün (Ein) / 🔴 Rot (Fehler) | Zeigt Systemstromversorgung und Betriebszustand an |
Tastenfunktionen
| Taste | Funktion | Hinweise |
|---|---|---|
| Recovery | Reflash-Verwendung | Nur auf Anweisung des Supports verwenden |
| Reset | System neu starten | Sicherer Neustart |
LED-Kurzreferenztabelle
| LED | Zustand | Bedeutung |
|---|---|---|
| Ethernet (🟠) | Dauerhaft oder blinkend | Netzwerkverbindung vorhanden und aktiv |
| Power (🟢/🔴) | Grün = Ein | System ist mit Strom versorgt und betriebsbereit |
| Rot = Fehler | Stromversorgungsfehler erkannt (Stromeingang prüfen) |
Hinweise zur Verwendung im Feld
- Ethernet-LED leuchtet nicht? → Kabelverbindung, Switch-Status oder statischen IP-Konflikt prüfen
- Power-LED ist rot? → 19-24 VDC Eingangsspannung und M12-Steckverbindung überprüfen
- User-defined LED zeigt eine unerwartete Farbe? → Logik in Ihrem Node-RED Flow überprüfen.
