Bienvenido a OV Spark Pro

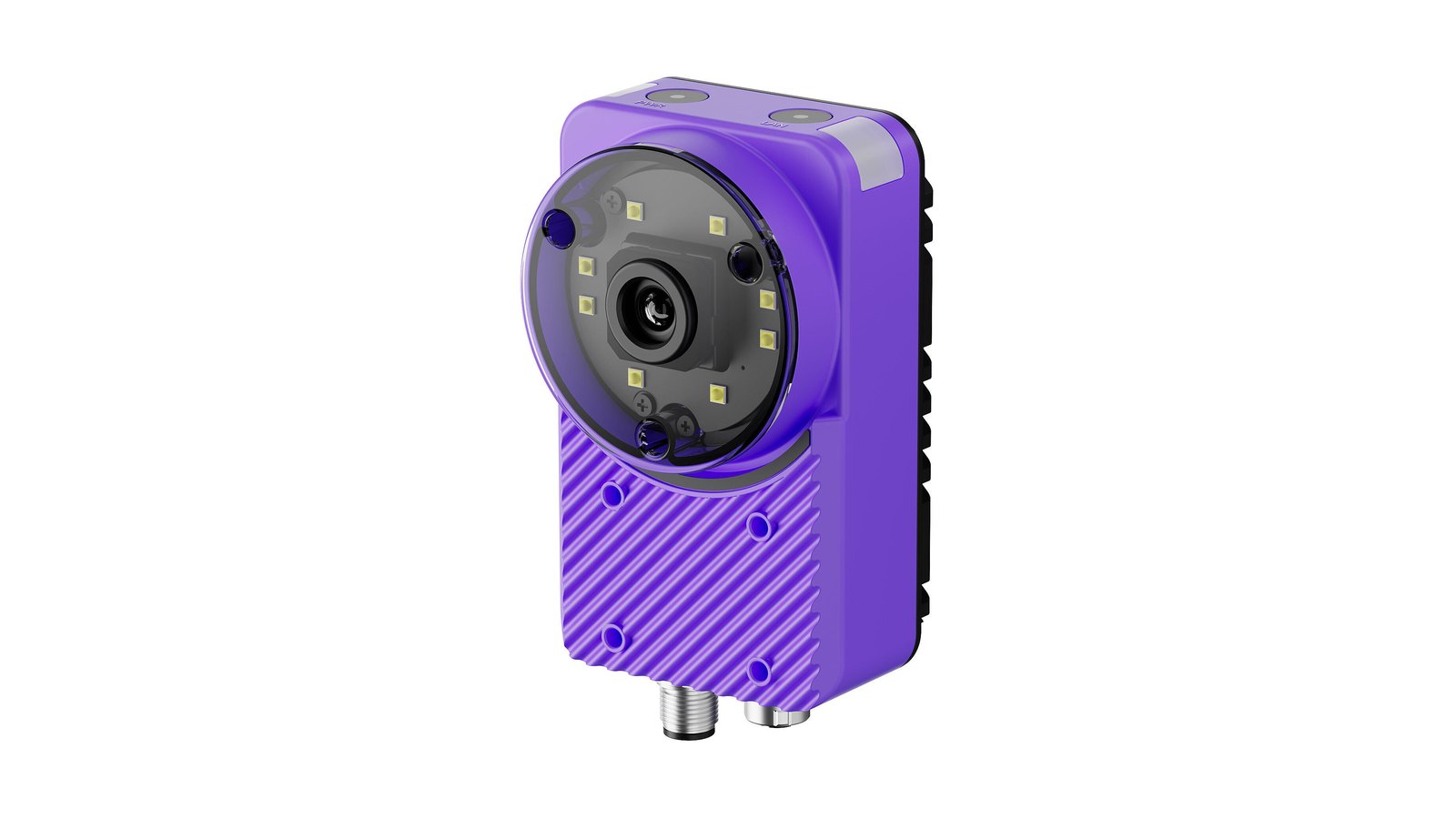

OV Spark Pro es la cámara de inspección industrial agéntica, compacta y todo en uno de Overview AI: un sensor global shutter de 5 MP, enfoque e iluminación inteligentes, un motor de IA de 12 TOPS y Sparky, un copiloto en el borde, en una carcasa IP66. Toda la Inspección se ejecuta en la cámara, sin PC en el gabinete.

Comience aquí

Siga los pasos a continuación en orden. Cada página termina con un botón Continuar que lo lleva a la siguiente, para que pueda seguir la ruta sin volver aquí.

Configurar el hardwareConectar una cámara a la red para poder acceder a ella.

1. 1
   Instalar la cámara

   Móntala, conecta la alimentación y las E/S, y verifica los LED de estado.

   Necesitas: Cámara, soporte, fuente de 24 V o adaptador PoE, cable M12 para E/S (no se requiere si usas el adaptador PoE)
2. 2
   Conectarse a la interfaz

   Conecta la cámara a tu red y ábrela en un navegador.

   Necesitas: Una laptop en la misma red
3. 3
   Recorrer la interfaz

   Aprende dónde se encuentran las recetas, las pantallas de producción y las configuraciones.

Crear una recetaLa receta se crea en seis pasos sencillos, como se muestra a continuación.

1. 4
   Crear la receta

   Crea una nueva receta siguiendo los seis pasos de abajo, en el orden mostrado.

   Necesitas: Piezas reales (incluyendo defectuosas), iluminación externa (opcional)
2. 5
   Paso 1: Imagen

   Obtén una imagen nítida y uniformemente iluminada.

3. 6
   Paso 2: Disparo

   Elige un método que active la captura de la cámara.

4. 7
   Paso 3a: Configurar la herramienta de alineación

   Agrégala como la primera herramienta para que la IA rastree dinámicamente la pieza. Omítelo solo si un dispositivo de sujeción posiciona la pieza de manera idéntica en cada ciclo.

5. 8
   Paso 3b: Elige tus verificaciones

   Elige una herramienta para tu inspección. Pregúntale a Sparky si necesitas ayuda para elegir.

6. 9
   Paso 4: Veredicto

   Decide cómo los resultados de las herramientas se convierten en un aprobado o rechazado global.

7. 10
   Paso 5: Salidas

   Decide los datos de salida que fluyen al PLC y a los pines de salida de la cámara.

8. 11
   Paso 6: Finalizar

   Resuelve los bloqueos, lee el resumen y activa la receta.

Desplegarla en la líneaPon en marcha la cámara con tu PLC.

1. 12
   Conectarse a tu PLC

   Mapea las salidas a EtherNet/IP o PROFINET.

   Necesitas: Acceso al PLC y tu ingeniero de controles

Ponerla en marchaEntrégala a las personas que la usarán en cada turno.

1. 13
   Entrar en vivo en el HMI

   Diseña la pantalla que verán tus operadores.

Son 13 pasos para tener una inspección en marcha. Después de eso, Biblioteca es donde revisas las imágenes capturadas por la cámara, y Solución de problemas es por donde empezar cuando la línea se comporta mal. ¿No estás seguro de un término? El Glosario los tiene todos.

Versión de firmware

Estas páginas describen el firmware 2026.9.29 de OV Spark Pro. Verifique el suyo en la barra superior de la interfaz de la cámara, o en Software Update.

¿OV Spark u OV Spark Pro?

Estas páginas son para OV Spark Pro (2592 x 1944). Si el nombre en la parte superior izquierda de la interfaz de su cámara dice OV Spark sin "Pro", utilice la documentación de OV Spark en su lugar. Las especificaciones comparan ambas.

Qué es diferente en OV Spark Pro

Si ha utilizado una OV10i, OV20i u OV80i, los conceptos se mantienen: usted construye una Receta, la cámara captura con un Disparo, un modelo de IA emite un Veredicto, y el resultado sale por I/O digital o un bus de campo. Lo que cambia aquí:

Área	Lo nuevo
Enfoque e iluminación inteligentes	Autofoco de lazo cerrado configurado por software, no girando un anillo, e Imagen inteligente, que elige el enfoque, la exposición y la iluminación por usted. 8 LED blancos programables están integrados, por lo que la mayoría de las aplicaciones no necesitan luz externa
Óptica	El mismo rango que el resto de la familia: 6 mm estándar, con lentes de 12, 16 y 25 mm instalados por Overview antes de enviar la cámara
Sensor	Sensor de color global shutter de 5 MP, para que las piezas en movimiento se mantengan nítidas a resolución completa
Alimentación	La misma fuente de 24 VDC que el resto del rango, ahora también Power over Ethernet a través del adaptador de Overview
Entorno	IP66, la carcasa más sellada del rango, para líneas cercanas a lavado y con polvo
IA	12 TOPS en el dispositivo, con nuestro copiloto de borde Sparky (nube opcional), y Defect Studio integrado en la interfaz a través de la nube

Cómo está organizada la interfaz

Cinco áreas, en el panel lateral izquierdo, reflejan cómo realmente se construye y opera una línea:

Área	Qué contiene	Úsela cuando
Inspection	Todas las Recetas, editor de recetas	Construya y valide una Inspección
In Production	HMI, Biblioteca	Opere la línea y revise las imágenes capturadas
Integration	Industrial Ethernet, Almacenamiento remoto, HTTP API, I/O Live Monitor, Diagnostic Logs	Conecte la cámara a un PLC, MES o servidor de archivos
Settings	Audit Logs, Users and Permissions, System Settings, Software Update	Administre el dispositivo
Agentic Tools	Sparky, Defect Studio	Obtenga ayuda de IA para construir una Receta o generar muestras de defectos

La cascada sigue aplicando

Como en toda cámara Overview, la imagen va primero. Si cambia el enfoque, la exposición o la iluminación después de capturar las imágenes de entrenamiento, deberá recapturar y reentrenar. Obtenga la imagen correcta antes de construir el resto de la Receta.

Cuando necesite ayuda

• Solución de problemas: comience por lo que está viendo y llegue a la causa probable
• Glosario: cada término que estas páginas y la cámara utilizan, en palabras sencillas
• Ejemplo práctico: una Inspección real construida de principio a fin

Referencia

No necesita esto para comenzar, pero es donde viven los números.

• Especificaciones técnicas: sensor, procesador, alimentación, entorno, campo de visión
• Pinouts: el conector M12 de 12 pines, colores de cables, y los circuitos de entrada y salida
• Power over Ethernet: operando la cámara con un solo cable
• Handshakes de PLC: las secuencias de Disparo, resultados y cambio de Receta, para su ingeniero de controles
