Paso 4: Veredicto
Las herramientas producen resultados. El Veredicto los convierte en el único aprobado o rechazado sobre el que actúa la línea. El simulador se abre en la única trampa que vale la pena entender antes de poner en marcha: cambie los ajustes preestablecidos, invierta el alineador y observe el veredicto.
Simulador de veredicto
Define lo que encontró cada herramienta, construye las reglas y observa el veredicto al que llegaría la cámara.
Cuando el alineador no la encuentra, se omite cada herramienta que lo sigue en lugar de ejecutarse. Las herramientas que no lo siguen se ejecutan normalmente.
- Para la mayoría de las recetas, presione Requerir que todas las herramientas de inspección aprueben, guarde y habrá terminado
- Las reglas se combinan con AND; el orden no importa
- Una regla all omite silenciosamente las herramientas que no se ejecutaron. Use must run and pass para cualquier verificación que nunca deba omitirse
- Participación de herramientas muestra qué herramientas realmente deciden el veredicto
El Veredicto se encuentra a nivel de receta en lugar de dentro de las herramientas, por lo que hay exactamente un lugar que decide el veredicto, y un lugar donde mirar cuando un veredicto le sorprenda.

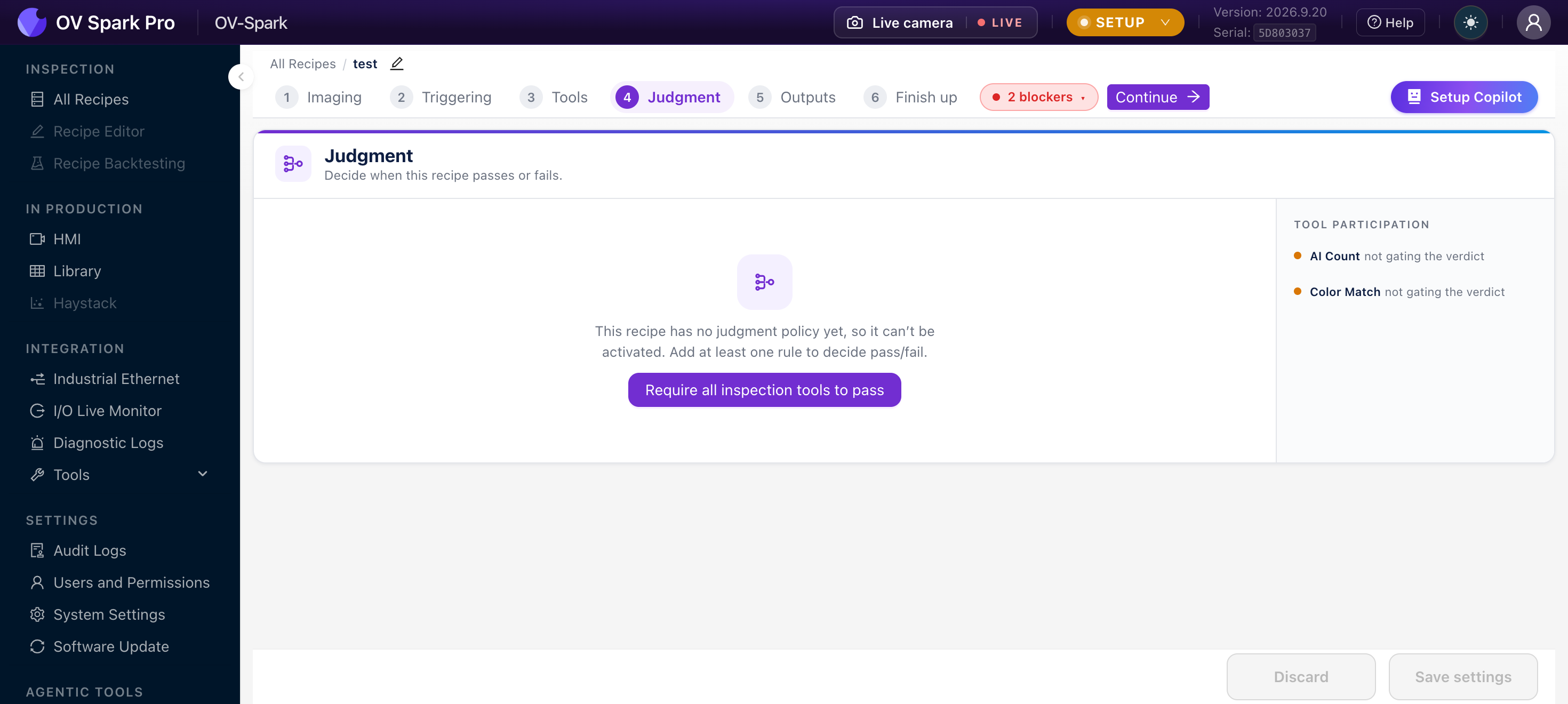

Comience desde el estado vacío
Una nueva receta no tiene política, y la cámara es directa sobre lo que eso significa:
Esta receta aún no tiene política de veredicto, por lo que no puede activarse. Agregue al menos una regla para decidir aprobado/rechazado.
Hay un solo botón, y para la mayoría de las recetas es la respuesta correcta:
Requerir que todas las herramientas de inspección aprueben crea una sola regla que cubre todas las herramientas, ahora y en el futuro. Haga clic en él, haga clic en Guardar configuraciones, y la receta se puede activar. Ese es todo el trabajo para una inspección sencilla.
No busque más configuración porque la pantalla se vea demasiado simple. Una regla "todas las herramientas deben aprobar" es la política correcta para la mayoría de las inspecciones. Agregue complejidad solo cuando tenga una razón específica a continuación.

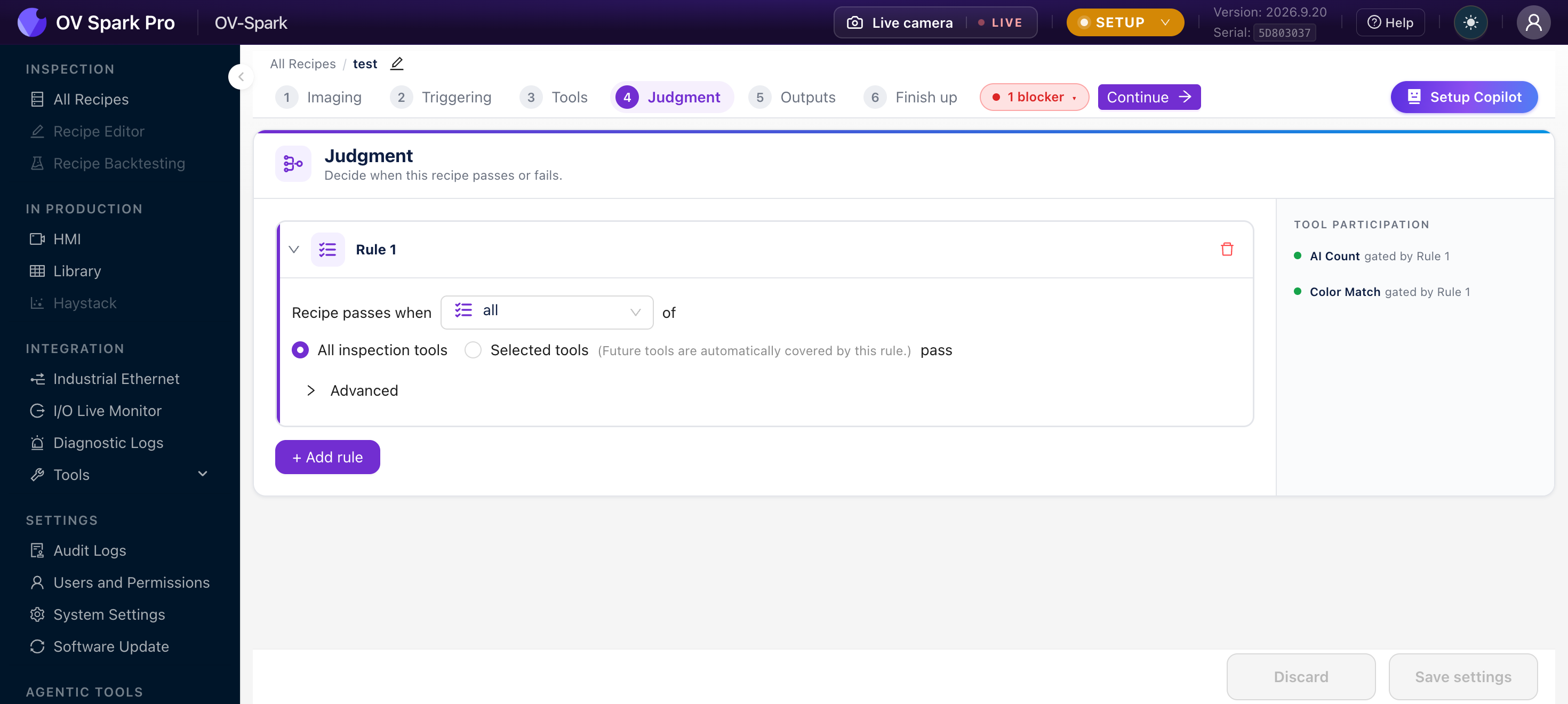

Cómo se lee una regla
Expanda una regla y es una oración que usted completa:
La receta aprueba cuando
[all]de(•) Todas las herramientas de inspección ( ) Herramientas seleccionadasaprueban
Tres decisiones: el tipo de regla, el alcance de las herramientas que cubre, y qué sucede con las herramientas que no pudieron ejecutarse.
Los cuatro tipos de reglas
| Tipo | Se lee como | Úselo cuando |
|---|---|---|
| all | Todas las de {alcance} aprueban | La opción normal. Toda herramienta en el alcance debe estar bien |
| any | Cualquiera de las de {alcance} aprueba | Verificaciones redundantes o alternativas, donde una buena lectura es suficiente |
| at least | Al menos N de {alcance} aprueban | Muestreo N-de-M, como al menos 3 de 4 sujetadores detectados |
| must run and pass | Estas herramientas deben ejecutarse y aprobar | Verificaciones críticas para la seguridad, donde "la herramienta no se ejecutó" debe ser en sí mismo un fallo |
Esta es la única trampa conceptual en todo el paso, y solo muerde en producción.
Si una herramienta no produce ningún resultado, generalmente porque la alineación falló y la herramienta fue omitida:
- Una regla all es trivialmente verdadera sobre esa herramienta. La regla aprueba.
- Una regla must run and pass falla.
Entonces una receta construida completamente sobre reglas all puede aprobar una pieza que nunca fue realmente inspeccionada. Si una verificación en particular nunca debe omitirse silenciosamente, agregue una segunda regla del tipo must run and pass nombrándola.
Alcance: qué herramientas cubre la regla
Todas las herramientas de inspección es el valor predeterminado e incluye una nota que vale la pena leer:
(Las herramientas futuras quedan cubiertas automáticamente por esta regla.)
Normalmente es lo que querrá. Si el próximo mes agrega una herramienta en el Paso 3, queda controlada automáticamente, sin tener que recordar nada.
Herramientas seleccionadas limita la regla a una lista que usted elija. Úselo cuando una herramienta deba ser informativa en lugar de controlar el veredicto.
Una vez que una regla nombra herramientas específicas, las herramientas que se agreguen después no quedan cubiertas por ella. Esa es la contrapartida de poder excluir una herramienta hoy.
Dos cosas que el selector no le ofrecerá:
- Los alineadores nunca aparecen aquí. Están regidos en su totalidad por el bloque de detección de Pieza más abajo en la página
- Las herramientas desactivadas siguen apareciendo, etiquetadas como desactivadas, para que pueda ver qué cubriría una regla si se reactivaran

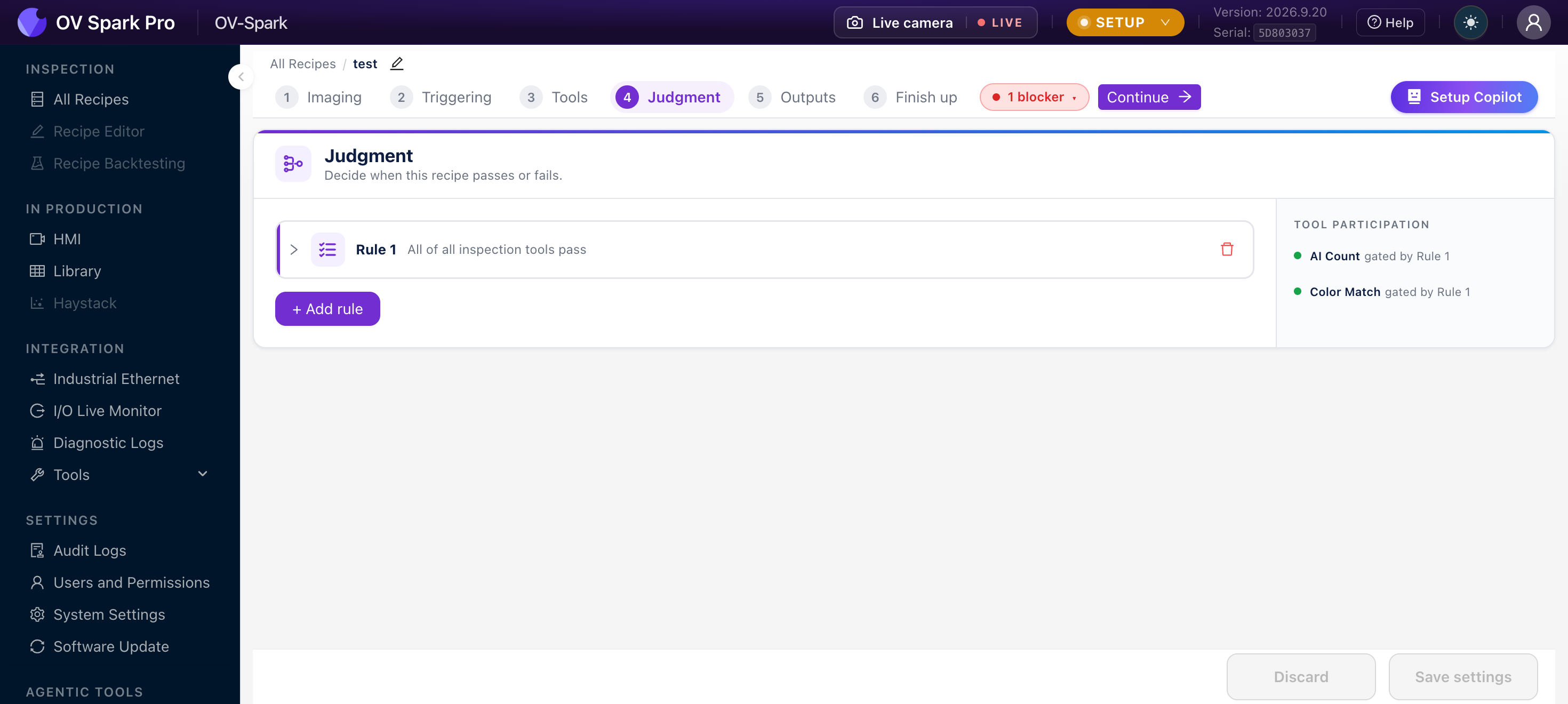

Participación de herramientas
El panel lateral derecho responde a la pregunta con la que la gente realmente llega: agregué una herramienta, ¿por qué no afecta el resultado?
Cada herramienta aparece listada como controlada por la Regla 1 (o varias reglas) o no controla el veredicto.
Una herramienta fuera de todas las reglas sigue ejecutándose, sigue registrando su propio aprobado o fallo en la Biblioteca y sigue reportando en su propio bit del PLC. Simplemente no influye en que la receta apruebe o no.
Esa es una configuración legítima para una medición que desea registrar pero no imponer. También es un error común, por lo que la cámara lo pone frente a usted.
Múltiples reglas
Puede agregar tantas reglas como quiera. Se combinan con AND: cada regla debe cumplirse para que la receta apruebe. Una vez que tenga dos o más, la cámara lo indica en un banner arriba de la lista.
Las reglas se numeran por posición, pero el orden no tiene efecto sobre el veredicto y no hay un control para reordenarlas. No busque uno.
Un ejemplo trabajado, para una receta con una lectura de código, un clasificador y una verificación cosmética que es solo informativa:
| Regla | Tipo | Alcance | Por qué |
|---|---|---|---|
| Regla 1 | todas | Seleccionadas: código, clasificador | Ambas verificaciones reales deben aprobar |
| Regla 2 | debe ejecutarse y aprobar | Código | Una lectura de código ausente debe fallar, no ser omitida |
La herramienta cosmética aparece en el panel lateral como no controla el veredicto, igualmente registrada, igualmente visible en la Biblioteca.

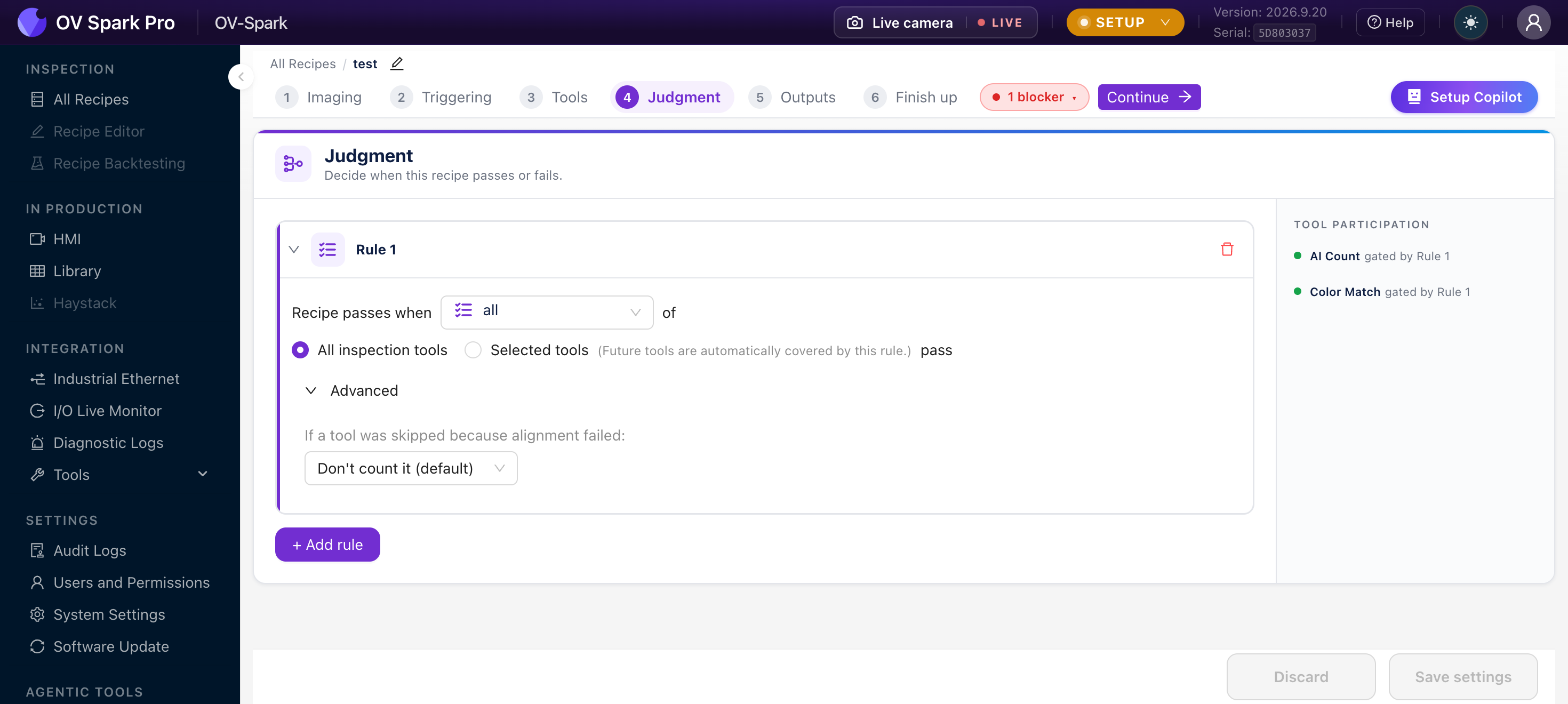

Avanzado: herramientas que no pudieron ejecutarse
Cada regla tiene una sección Avanzado contraída con una configuración:
Si una herramienta fue omitida porque la alineación falló:
| Opción | Efecto |
|---|---|
| No contarla (predeterminado) | La herramienta se elimina de esta regla por completo, incluyendo del denominador de una regla "al menos N" |
| Contarla como fallo | La herramienta omitida contribuye con un fallo |
| Contarla como aprobado | La herramienta omitida contribuye con un aprobado |
La etiqueta menciona la alineación, pero esta configuración también rige una herramienta que se ejecutó y no pudo decidir, por ejemplo una herramienta que no pudo encontrar su característica de referencia. Ambas caen en el mismo grupo.
Esta configuración no rescata una regla debe ejecutarse y aprobar. Bajo ese tipo, una herramienta que no se ejecutó falla el control sin importar lo que elija aquí, lo cual es precisamente el propósito de ese tipo.
Detección de piezas: cuando el alineador falla
Este bloque aparece solo si la receta contiene una herramienta de alineación.
Cuando una herramienta de alineación no encuentra su pieza, ¿debe fallar la inspección?
Con un alineador obtiene dos opciones:
| Opción | Comportamiento |
|---|---|
| Nunca (predeterminado) | Las herramientas detrás del alineador se omiten, y la inspección se decide con base en lo que sí se ejecutó. Si nada pudo ejecutarse, la captura no cuenta como aprobada ni rechazada |
| Siempre | La herramienta de alineación debe encontrar su pieza, o la inspección falla |
Con dos o más alineadores, la segunda opción se divide:
| Opción | Comportamiento |
|---|---|
| Solo cuando no se encuentra ninguna pieza | Basta con que un alineador encuentre su pieza para inspeccionar |
| Cuando cualquiera de estas herramientas de alineación falla al encontrar su pieza | Marque los alineadores que son críticos. Un fallo en cualquiera de los marcados hace que falle la inspección |
Elegir cualquier opción distinta de Nunca agrega una tarjeta de solo lectura a la lista de reglas con la etiqueta Debe encontrarse la pieza. Se modifica desde los botones de radio, no desde la tarjeta.
Esto confunde a muchos. Con Nunca, un fallo del alineador no hace fallar la inspección por sí solo, pero la captura aún se aprueba o rechaza según las herramientas que sí se ejecutaron.
Por separado, si una receta tiene herramientas de inspección y todas se omitieron, la captura se registra como un fallo y se agrupa bajo No inspeccionadas, que se excluye de su cifra de rendimiento.
La distinción importa comercialmente: con Nunca, un portapiezas vacío cae en No inspeccionadas y no afecta el rendimiento. Con Solo cuando no se encuentra ninguna pieza, el mismo cuadro es un fallo ordinario que sí cuenta contra el rendimiento.
Advertencias que mostrará la cámara
Estas no impiden guardar, y vale la pena atender las tres.
Todas las herramientas de esta regla están deshabilitadas, por lo que la regla se omite. El estado más peligroso de la página: la regla parece una compuerta y no filtra nada. La cámara la omite por completo y pasa vacíamente.
Una herramienta nombrada está deshabilitada. Bajo una regla de debe ejecutarse y aprobar, eso hará que falle; bajo todas o cualquiera se ignora.
Solo hay N herramientas coincidentes, por lo que esta regla no puede aprobarse hoy. Una regla "al menos N" donde N excede el número de herramientas dentro del alcance. Es una advertencia y no un error porque un alcance de todas las herramientas podría ganar herramientas más adelante.
Errores que impiden guardar
| Mensaje | Causa |
|---|---|
| Seleccione al menos una herramienta | Se eligió "Herramientas seleccionadas" sin elegir ninguna |
| Seleccione al menos una herramienta que deba ejecutarse y aprobar | Una regla de debe-ejecutarse-y-aprobar con una lista vacía |
| Hace referencia a una herramienta que ya no existe | Una herramienta de la regla fue eliminada en el Paso 3 |
| Debe ser al menos 1 | Una regla "al menos N" con N menor que 1 |
| Seleccione al menos una herramienta de alineación | El último alineador fue desmarcado en Detección de piezas |
Cosas que lo sorprenderán más adelante
Elimine una herramienta en el Paso 3 y la cámara la quitará de cada regla que la nombraba. Si eso deja vacío el alcance explícito de una regla, toda la regla se descarta, porque de lo contrario un alcance vacío significaría silenciosamente "todas las herramientas".
Por lo tanto, una regla puede desaparecer de esta página después de un cambio que hizo en otra página. Vuelva a revisar Veredicto después de eliminar cualquier herramienta.
Veredicto se guarda solo cuando presiona Guardar configuraciones. Salir con ediciones no guardadas le pedirá confirmación primero. Descartar es inmediato y no se confirma.
Una regla escrita por un firmware más reciente que la interfaz se muestra como solo lectura, con una nota que indica que no puede editarse aquí. Guardar desde esta pantalla la conserva en vez de descartarla.
