Paso 6: Finalizar
El último paso verifica que la receta esté completa, la reformula en lenguaje sencillo y le permite ponerla en producción.
- Elimine cada bloqueador. Cada uno enlaza al paso que lo resuelve
- Lea Qué hace esta receta como si nunca la hubiera visto
- Active, luego observe piezas reales antes de confiar en ella

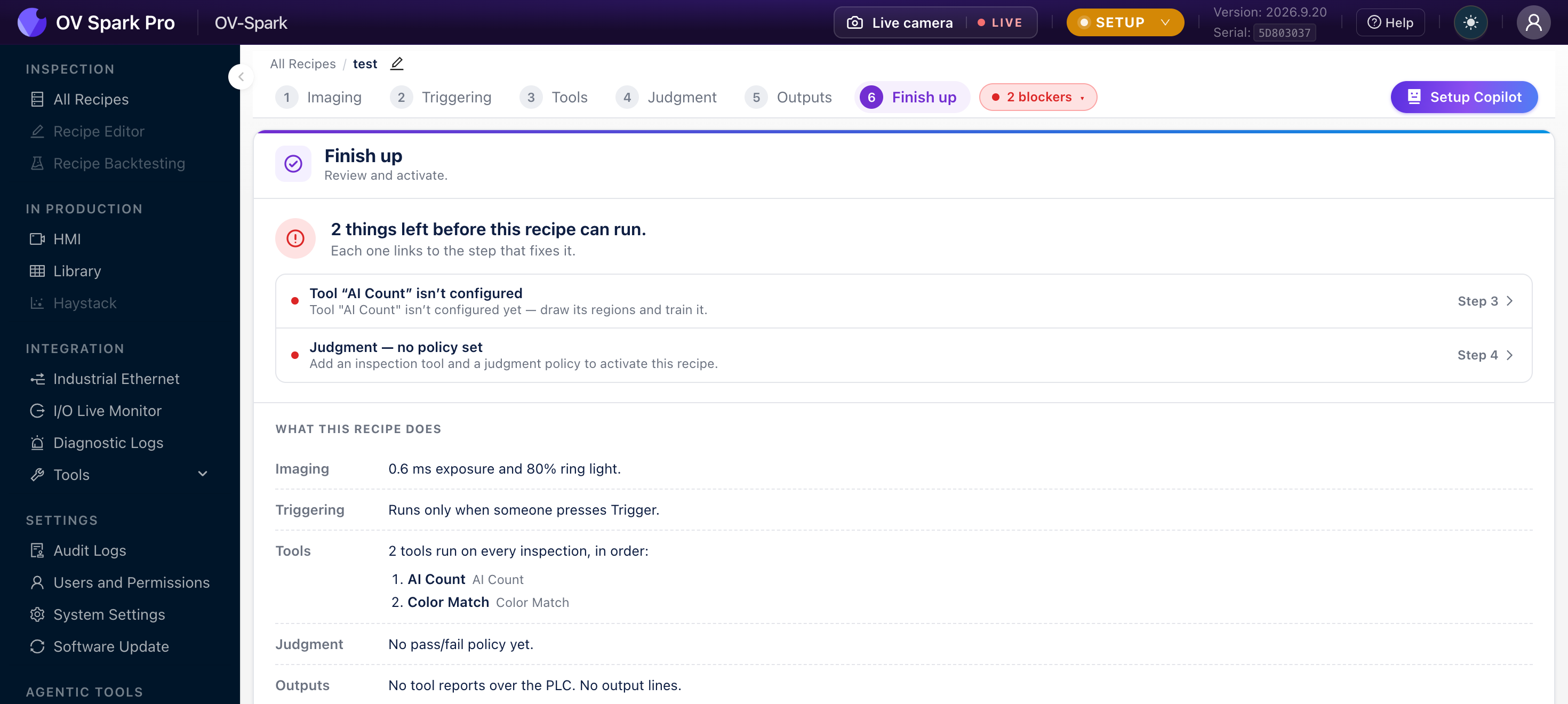

Bloqueadores
Una receta no puede ejecutarse mientras falte algo esencial. La página indica cuántos elementos faltan, por ejemplo Faltan 2 cosas antes de que esta receta pueda ejecutarse, y enumera cada una con un enlace al paso que la resuelve.
| Bloqueador | Resuelto en |
|---|---|
| Sin herramienta de inspección | Paso 3: Herramientas |
| Una herramienta aún no está configurada | Paso 3: Herramientas |
| Sin política de veredicto | Paso 4: Veredicto |
Las salidas nunca bloquean la activación. Una receta sin ranuras de PLC ni líneas de salida es válida, por ejemplo en un banco de pruebas, o donde solo se utiliza el HMI.
La misma lista aparece en el encabezado de cada paso del editor como una ficha de bloqueador, por lo que no necesita llegar a esta página para averiguar qué falta.
Qué hace esta receta
Debajo de los bloqueadores, la cámara reformula la receta en lenguaje sencillo:
| Línea | Ejemplo |
|---|---|
| Captura de imagen | Exposición de 0.6 ms y luz anular al 80% |
| Disparo | Se ejecuta solo cuando alguien presiona Disparo, o espera un disparo desde la línea |
| Herramientas | Las herramientas que se ejecutan en cada inspección, en orden, y qué alineador localiza la pieza primero |
| Veredicto | La política de aprobado o rechazado, o Aún no hay política de aprobado/rechazado |
| Salidas | Qué herramientas reportan a través del PLC, y qué líneas de salida se activan |
Este resumen es la revisión más rápida que obtendrá. Si dice Se ejecuta solo cuando alguien presiona Disparo en una receta destinada a una banda transportadora, o Ninguna herramienta reporta a través del PLC cuando un controlador espera datos, algo anterior está mal. Detéctelo aquí en lugar de en la línea.
Activar
Cuando nada esté bloqueando, la página mostrará Esta receta está lista. Desde ahí:
- Activar la convierte en la receta que ejecuta la cámara. Solo una receta está activa a la vez
- Iniciar producción cambia la cámara de Configuración a Producción, donde el HMI se activa y la edición queda bloqueada
Una vez en ejecución, la página mostrará Esta receta se está ejecutando.
El panel Versión muestra la versión actual comprometida y cuándo fue guardada, que es la versión a la que harán referencia los Audit Logs y la Biblioteca.
Antes de confiar en ella
- Ejecute un lote de piezas conocidas como buenas y confirme que todas aprueben
- Ejecute piezas conocidas como malas, una de cada defecto que le importe, y confirme que cada una falle por la razón correcta
- Mueva piezas por el cuadro para probar la alineación en los bordes
- Observe que la salida llegue a la compuerta de rechazo o al PLC en el I/O Live Monitor
- Verifique los tiempos a la velocidad total de la línea con la verificación de velocidad de línea
Una receta que aprueba cada pieza buena solo ha demostrado la mitad de su trabajo. Si no tiene un ejemplo real de un defecto, no ha probado que la cámara lo detecte.
