Bước 6: Hoàn tất
Bước cuối cùng kiểm tra recipe đã hoàn chỉnh, trình bày lại bằng ngôn ngữ dễ hiểu và cho phép bạn đưa vào production.
- Xóa mọi blocker. Mỗi blocker đều liên kết đến bước khắc phục
- Đọc What this recipe does như thể bạn chưa từng thấy recipe này trước đây
- Kích hoạt, sau đó theo dõi các bộ phận thực tế trước khi tin tưởng vào nó
Blocker

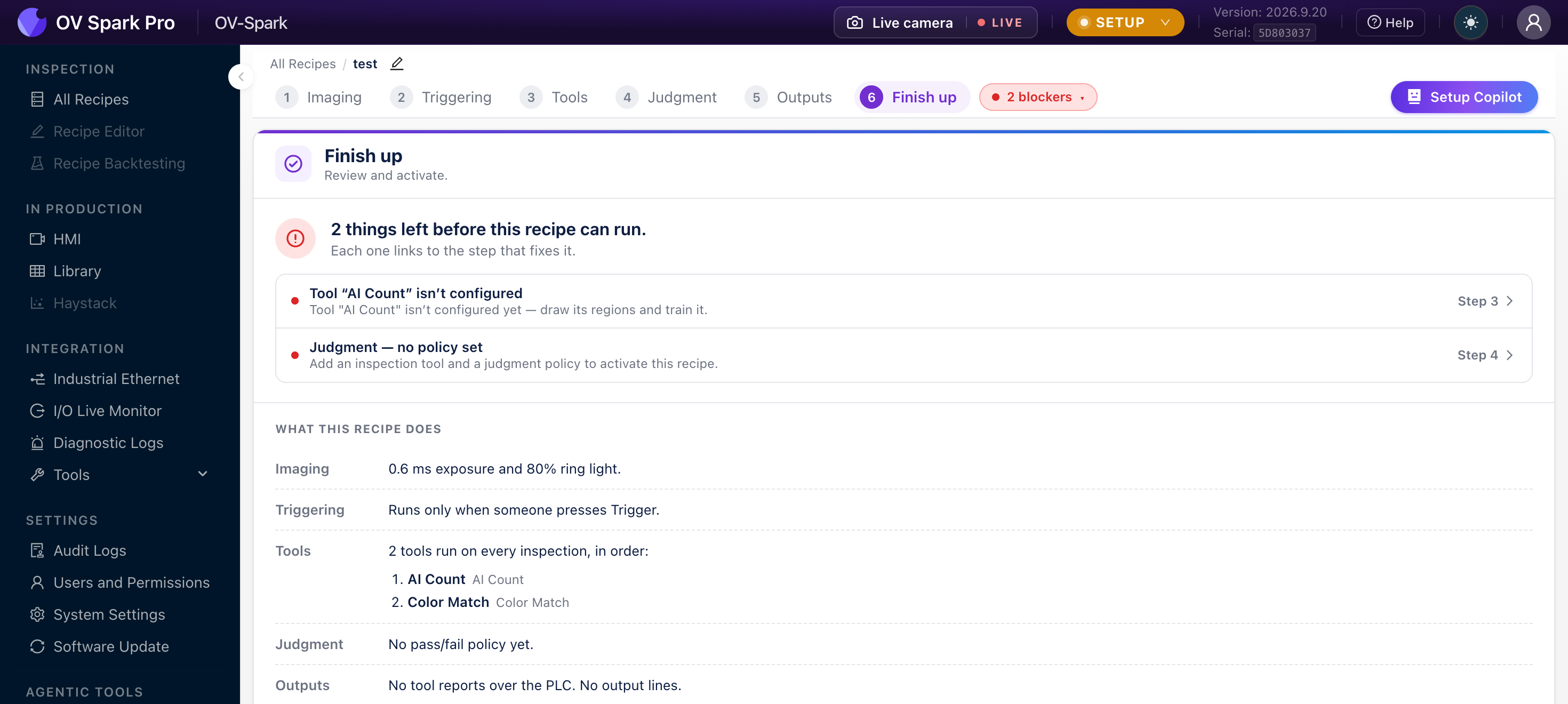

Một recipe không thể chạy khi còn thiếu bất kỳ thành phần thiết yếu nào. Trang này cho biết còn bao nhiêu mục chưa hoàn tất, ví dụ 2 things left before this recipe can run, và liệt kê từng mục kèm liên kết đến bước khắc phục.
| Blocker | Khắc phục tại |
|---|---|
| Chưa có inspection tool | Bước 3: Tools |
| Một tool chưa được cấu hình | Bước 3: Tools |
| Chưa có judgment policy | Bước 4: Judgment |
Outputs không bao giờ chặn kích hoạt. Một recipe không có PLC slots nào và không có output lines nào vẫn hợp lệ, ví dụ trên bàn thử nghiệm, hoặc khi chỉ sử dụng HMI.
Cùng danh sách này xuất hiện trong tiêu đề của mọi bước chỉnh sửa dưới dạng blocker chip, nên bạn không cần phải truy cập trang này để biết thiếu gì.
What this recipe does
Bên dưới các blocker, camera trình bày lại recipe bằng ngôn ngữ dễ hiểu:
| Mục | Ví dụ |
|---|---|
| Imaging | Phơi sáng 0.6 ms và ring light 80% |
| Triggering | Chỉ chạy khi có người nhấn Trigger, hoặc chờ tín hiệu trigger từ dây chuyền |
| Tools | Các tool chạy trong mỗi inspection, theo thứ tự, và aligner nào định vị bộ phận trước |
| Judgment | Chính sách pass hoặc fail, hoặc No pass/fail policy yet |
| Outputs | Những tool nào báo cáo qua PLC, và những output lines nào được kích hoạt |
Bản tóm tắt này là cách rà soát nhanh nhất bạn có được. Nếu nó hiển thị Runs only when someone presses Trigger cho một recipe dành cho băng tải, hoặc No tool reports over the PLC khi bộ điều khiển mong đợi dữ liệu, thì có gì đó sai ở bước trước đó. Phát hiện tại đây còn hơn là trên dây chuyền.
Kích hoạt
Khi không còn gì chặn, trang sẽ hiển thị This recipe is ready. Từ đó:
- Activate biến nó thành recipe mà camera đang chạy. Chỉ có một recipe được kích hoạt tại một thời điểm
- Start production chuyển camera từ Setup sang Production, nơi HMI đi vào hoạt động và việc chỉnh sửa bị khóa
Khi đang chạy, trang sẽ hiển thị This recipe is running.
Bảng Version hiển thị phiên bản được commit hiện tại và thời điểm lưu, đây là phiên bản mà Audit Logs và Library sẽ tham chiếu đến.
Trước khi tin tưởng vào nó
- Chạy một loạt các bộ phận tốt đã biết và xác nhận tất cả đều đạt
- Chạy các bộ phận lỗi đã biết, mỗi loại lỗi bạn quan tâm một mẫu, và xác nhận mỗi bộ phận bị loại vì đúng lý do
- Di chuyển các bộ phận quanh khung hình để kiểm tra alignment ở các cạnh
- Theo dõi output đến cổng loại bỏ hoặc PLC trong I/O Live Monitor
- Kiểm tra thời gian ở tốc độ dây chuyền tối đa với line rate check
Một recipe cho mọi bộ phận tốt đi qua chỉ mới chứng minh được một nửa công việc. Nếu bạn không có ví dụ thực tế về một lỗi, bạn chưa kiểm tra được rằng camera có phát hiện ra nó hay không.
