OV Spark Technische Spezifikationen
Vollständige Hardware-Spezifikationen der OV Spark Industrie-KI-Kamera, einschließlich Sensor, Prozessor, Optik, I/O, Stromversorgung, Abmessungen und Sichtfeld.
Bildsensor
| Parameter | Spezifikation | Hinweise |
|---|---|---|
| Sensor | OmniVision OG05B20 | Industriequalität |
| Aufnahmeauflösung | 1,2 MP, 1280 (H) x 960 (V) | Das vollständige Sichtfeld, herunterskaliert vom 5-MP-Sensor |
| Bildrate | 30 fps | Maximum |
| Sensorgröße | 1/2,53" | |
| Pixelgröße | 2,2 x 2,2 µm | |
| Verschlussart | Global Shutter | Bewegungsunempfindlich, keine Verzerrung bei bewegten Teilen |
| Farbe / Mono | Farbe | RGB |
OV Spark und OV Spark Pro
OV Spark ist in zwei Modellen auf identischer Hardware erhältlich. Der einzige Unterschied liegt derzeit in der Anzahl der Pixel pro Aufnahme.
| OV Spark | OV Spark Pro | |
|---|---|---|
| Aufnahmeauflösung | 1280 x 960 (1,2 MP) | 2592 x 1944 (5 MP) |
| Bildrate | 30 fps | 30 fps |
| Sichtfeld | Dasselbe vollständige Sichtfeld, mit demselben Objektiv | Dasselbe vollständige Sichtfeld, mit demselben Objektiv |
| Detailgenauigkeit über ein 1 m breites Bild | ca. 0,8 mm pro Pixel | ca. 0,4 mm pro Pixel |
| Zoom | Nicht verfügbar | 1x, 2x oder 4x mittig |
| Tools, I/O, Gehäuse, Software | Identisch | Identisch |
OV Spark erfasst die gesamte Szene und skaliert sie herunter, sodass nichts beschnitten wird; jedes Pixel deckt lediglich die doppelte Distanz ab. Wählen Sie OV Spark, wenn das kleinste zu erkennende Detail bei 1280 x 960 noch mehrere Pixel umfasst, und OV Spark Pro, wenn dies nicht der Fall ist.
Um zu sehen, welches Modell Sie besitzen, prüfen Sie den Namen oben links in der Kameraoberfläche: Dort steht OV Spark oder OV Spark Pro.
Regionen und Templates werden in Sensorpixeln gespeichert und nie neu skaliert, sodass ein Rezept nur auf eine Kamera mit derselben Auflösung importiert werden kann. Erstellen Sie jedes Rezept auf dem Modell, auf dem es laufen soll.
Prozessorsystem
| Komponente | Spezifikation | Details |
|---|---|---|
| Plattform | Qualcomm QCS6490 | |
| KI-Beschleunigung | AI Engine der 6. Generation, bis zu 12 TOPS | On-Device-Inferenz |
| CPU | 8-Kern Kryo 670 (ARM v8.2, 64-Bit) | Bis zu 2,1 GHz |
| GPU | Adreno 643L, bis zu 812 MHz | OpenGL ES 3.2, Vulkan, OpenCL 2.0, DirectX 12 |
| DSP | Hexagon Processor | |
| ISP | Spectra ISP 570L | Hardware-Bildsignalverarbeitung |
| Arbeitsspeicher | 8 GB LPDDR5 | |
| Speicher | 128 GB UFS |
Optisches System
| Parameter | Spezifikation | Hinweise |
|---|---|---|
| Objektiv | 6 mm standardmäßig | 12, 16 und 25 mm ebenfalls erhältlich, werden von Overview vor der Auslieferung der Kamera montiert. Kontaktieren Sie support@overview.ai, um mit einem Overview-Techniker zu sprechen |
| Fokus | Closed-Loop-VCM-Autofokus | Softwareseitig eingestellt; kein manueller Fokusring |
| Beleuchtung | 8 x PWM-weiße LEDs, programmierbar | In die Kamera integriert |
| Synchronisation | Free-Run oder Software-Trigger |
Im Gegensatz zur OV80i, die ein manuell fokussiertes C-Mount-Objektiv verwendet, hat OV Spark einen Voice-Coil-Motor mit Closed-Loop-Rückkopplung. Sie stellen den Fokus in der Benutzeroberfläche ein und die Kamera hält ihn. Es gibt keinen Fokusring zum Drehen.
Sichtfeld

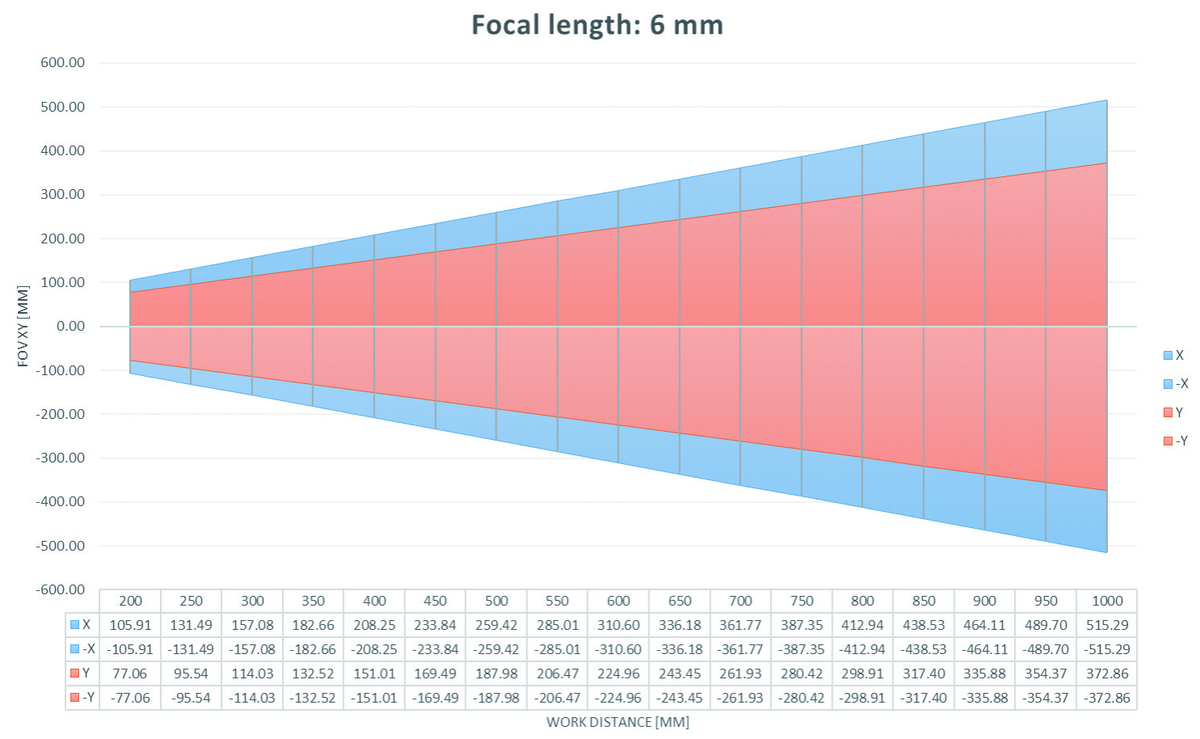

Mit dem 6-mm-Objektiv beträgt das Sichtfeld 54,2° x 40,6°:
| Arbeitsabstand | Sichtfeld (H x V), 6-mm-Objektiv |
|---|---|
| 200 mm | 211,8 x 154,1 mm |
| 1000 mm | 1030,6 x 745,7 mm |
Verwenden Sie das Diagramm, um zu prüfen, ob Ihr Teil bei der geplanten Montagehöhe einen nutzbaren Anteil des Bildes ausfüllt. Ist das Teil im Bild klein, hat die KI weniger Pixel zum Lernen.
Sichtfeld-Rechner
Verschieben Sie den Regler auf Ihren Montageabstand, um zu sehen, wie viel die Kamera erfasst. Fügen Sie Ihre Teilegröße hinzu, um zu prüfen, ob sie hineinpasst.
Sichtfeldrechner
Wie viel die Kamera aus Ihrem Montageabstand mit dem Standard-6-mm-Objektiv erfasst.
Geben Sie Ihre Teilegröße ein, um es im Sichtfeld der Kamera anzuzeigen.
Der Arbeitsabstand wird von der Vorderseite des Objektivs bis zum Teil gemessen. Die Angaben beziehen sich auf das vollständige Sichtfeld mit dem 6-mm-Objektiv und entsprechen den Optik-Rechner von Overview, mit denen sich auch Montageabstand, minimale Defektgröße und maximale Teilegeschwindigkeit berechnen lassen.
Wenn Sie die Kamera weiter zurücksetzen, zeigt sie mehr vom Teil, verteilt dieselben Pixel aber auf mehr Millimeter – kleine Defekte werden dadurch schwerer erkennbar. Montieren Sie die Kamera so nah wie möglich, solange das gesamte Teil noch ins Bild passt.
Für Montageabstand, minimale Defektgröße und maximale Teilegeschwindigkeit verwenden Sie Overviews Optik-Rechner und wählen Ihre Kamera unter Camera Model aus.
Stromversorgung
| Parameter | Spezifikation | Hinweise |
|---|---|---|
| Eingangsspannung | 19–24 VDC | Über den M12-12-Pin-Power & I/O-Anschluss |
| Maximale Leistung | 17 W | Datenblattwert |
| Gemessener Spitzenstromverbrauch | ca. 12 W | Was eine reale Kamera im Normalbetrieb aufnimmt |
| Power over Ethernet | IEEE 802.3af / 802.3at | Erfordert den Overview PoE-Adapter CB-POE25-RJ45F-M12A12F-1 |
Der gemessene Spitzenwert ist entscheidend für die Auslegung einer PoE-Quelle: ca. 12 W liegen innerhalb der 12,95 W, die 802.3af am Gerät garantiert. Siehe Power over Ethernet.
I/O und Konnektivität
| Schnittstelle | Spezifikation |
|---|---|
| Ethernet | 1 x 10/100/1000 Base-T (M12-Anschluss) |
| USB | 1 x USB 3.0 Type A |
| Micro USB | Nur Recovery-Modus |
| Digitale Eingänge | 2 (optoisoliert) |
| Digitale Ausgänge | 1, plus 1 gemeinsamer Digitalausgang / Strobe Out |
| Power & I/O | M12-12-Pin-Anschluss |
| PoE | 802.3af / 802.3at, über den Overview-Adapter |
Vollständige Pinbelegungen und Verdrahtungsschaltungen finden Sie auf der Seite Pinouts.
Umgebung und Konformität
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0 bis 45 °C |
| Vibration im Betrieb | 5 Grms |
| Schutzart | IP66 |
| Konformität | CE, FCC |

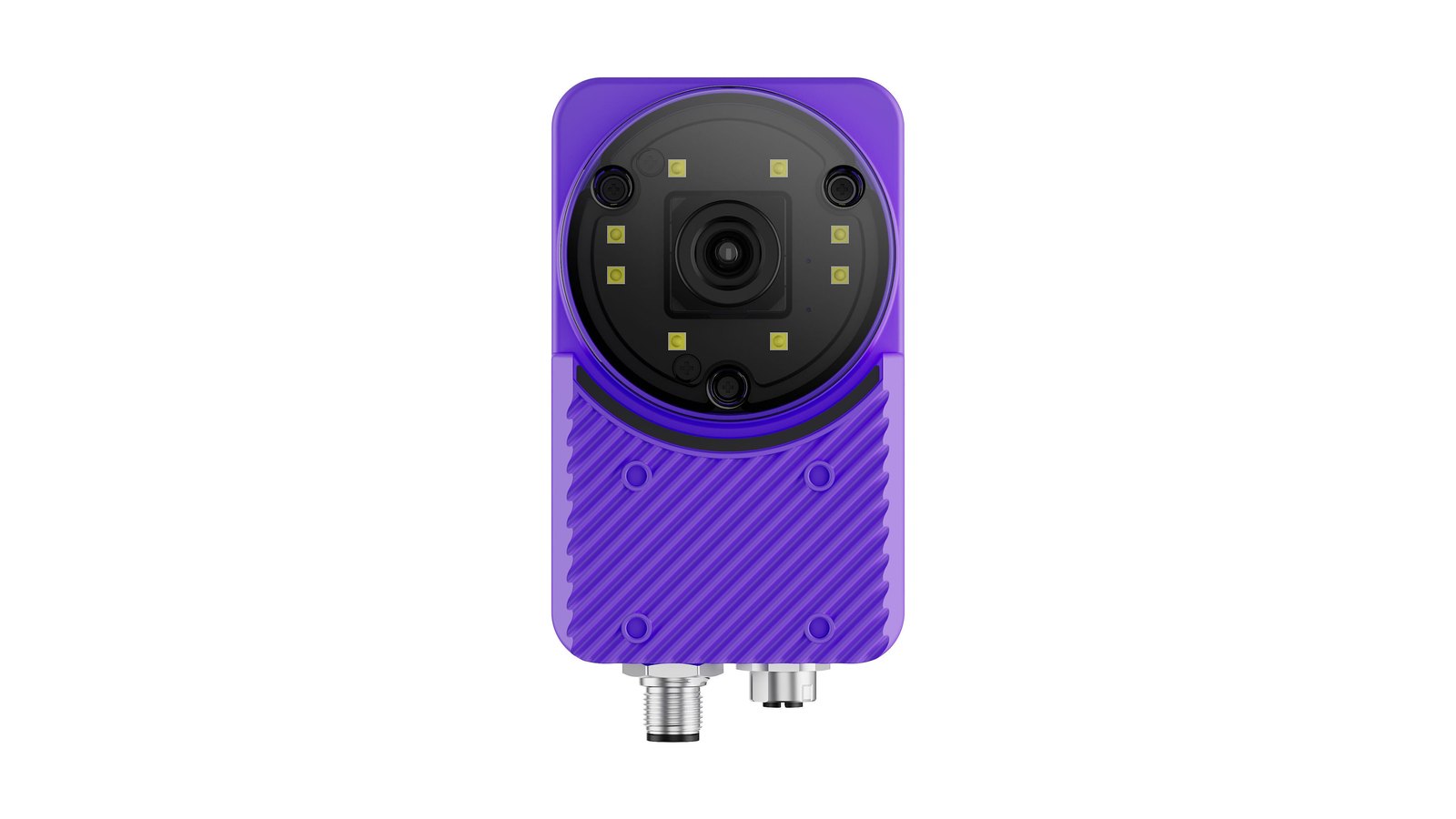

Abmessungen
70 mm (B) x 116 mm (H) x 53 mm (T)
Die Montage erfolgt über M3-Gewindebohrungen, vier auf jeder Seite:
| Seite | Lochbild |
|---|---|
| Rückseite | 4 x M3 auf einem 50 x 50 mm Raster |
| Vorderseite | 4 x M3 auf einem 36 x 30 mm Raster |
Die Power/IO- und Ethernet-Anschlüsse treten beide an der Unterseite des Gehäuses aus.
3D-Modelle und 2D-Zeichnungen der Kamera und der drei Montagehalterungen finden Sie unter CAD-Modelle und 2D-Zeichnungen.
Die M12-Anschlüsse erweitern die 116 mm Gehäusehöhe um ca. 30 mm, sobald Kabel angeschlossen sind. Berücksichtigen Sie bei der Halterungsplanung auch den Biegeradius der Kabel.
Software
| Element | Spezifikation |
|---|---|
| Betriebssystem | Yocto-basiertes BSP, Linux-Kernel 6.6 |
| Benutzeroberfläche | Browserbasiert, keine Client-Software zu installieren |
