Schritt 6: Abschluss
Der letzte Schritt prüft, ob das Rezept vollständig ist, fasst es in verständlicher Sprache zusammen und ermöglicht es Ihnen, es in Produktion zu nehmen.
- Beheben Sie jeden Blocker. Jeder verlinkt auf den Schritt, der ihn behebt
- Lesen Sie Was dieses Rezept tut, als hätten Sie das Rezept nie zuvor gesehen
- Aktivieren Sie es und beobachten Sie dann echte Teile, bevor Sie ihm vertrauen

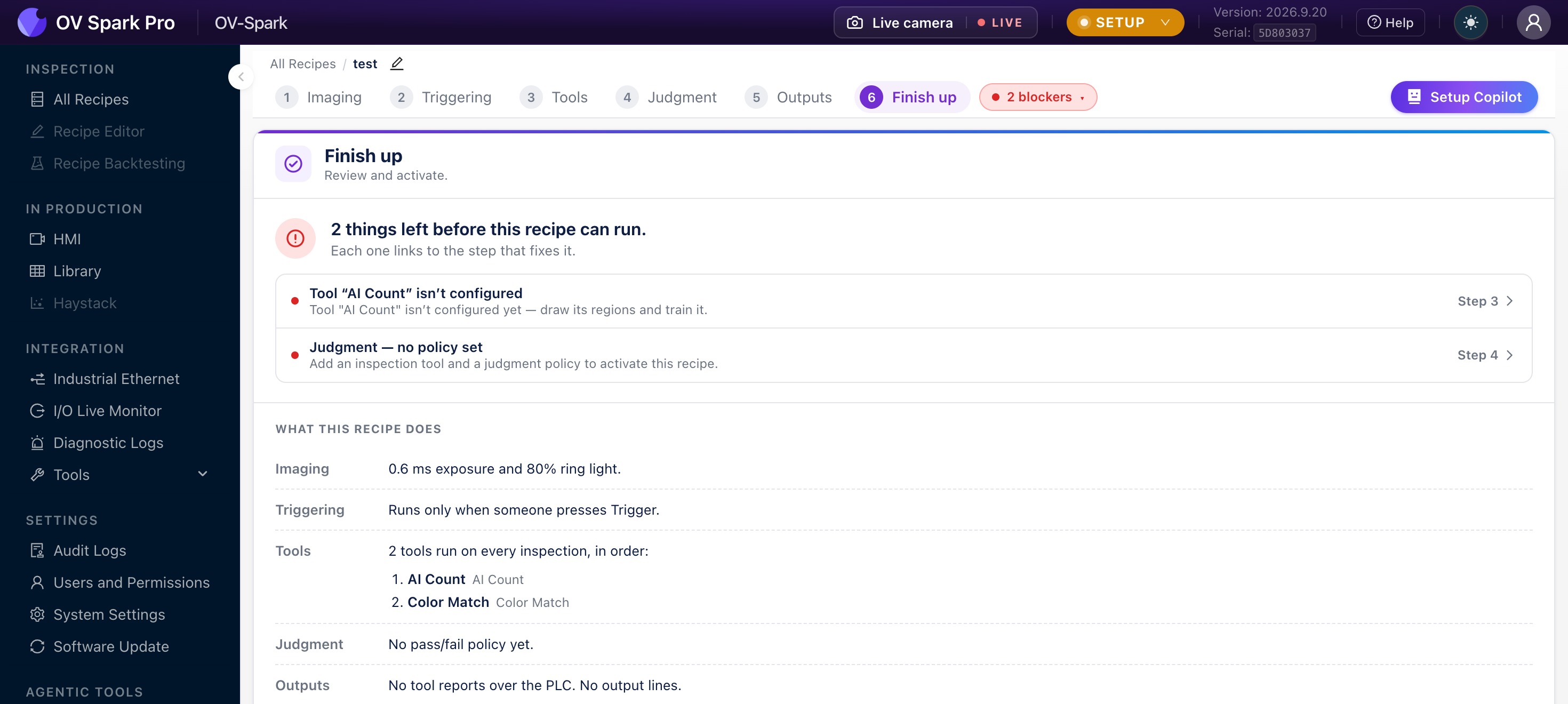

Blocker
Ein Rezept kann nicht laufen, solange etwas Wesentliches fehlt. Die Seite zeigt an, wie viele Dinge noch offen sind, zum Beispiel 2 Dinge offen, bevor dieses Rezept laufen kann, und listet jedes einzelne mit einem Link zu dem Schritt auf, der es behebt.
| Blocker | Behoben in |
|---|---|
| Kein Prüfungstool | Schritt 3: Tools |
| Ein Tool ist noch nicht konfiguriert | Schritt 3: Tools |
| Keine Beurteilungsrichtlinie | Schritt 4: Beurteilung |
Ausgaben blockieren die Aktivierung nie. Ein Rezept ohne SPS-Slots und ohne Ausgänge ist gültig, zum Beispiel auf dem Prüfstand oder wenn nur das HMI verwendet wird.
Dieselbe Liste erscheint in der Kopfzeile jedes Editor-Schritts als Blocker-Chip, sodass Sie diese Seite nicht erreichen müssen, um herauszufinden, was fehlt.
Was dieses Rezept tut
Unter den Blockern fasst die Kamera das Rezept in verständlicher Sprache zusammen:
| Zeile | Beispiel |
|---|---|
| Bildaufnahme | 0,6 ms Belichtung und 80 % Ringlicht |
| Triggerung | Läuft nur, wenn jemand Trigger drückt, oder wartet auf einen Trigger von der Linie |
| Tools | Die Tools, die bei jeder Prüfung in Reihenfolge laufen, und welcher Aligner das Teil zuerst lokalisiert |
| Beurteilung | Die OK/NG-Richtlinie oder Noch keine OK/NG-Richtlinie |
| Ausgaben | Welche Tools über die SPS berichten und welche Ausgänge schalten |
Diese Zusammenfassung ist die schnellste Überprüfung, die Sie erhalten. Wenn dort Läuft nur, wenn jemand Trigger drückt steht, obwohl das Rezept für ein Förderband gedacht ist, oder Kein Tool berichtet über die SPS, wenn ein Controller Daten erwartet, dann stimmt etwas weiter oben nicht. Fangen Sie es hier ab, nicht erst an der Linie.
Aktivieren
Wenn nichts blockiert, lautet die Seite Dieses Rezept ist bereit. Von dort aus:
- Aktivieren macht es zum Rezept, das die Kamera ausführt. Es ist immer nur ein Rezept gleichzeitig aktiv
- Produktion starten schaltet die Kamera vom Einrichtungsmodus in den Produktionsmodus um, wo das HMI aktiv wird und die Bearbeitung gesperrt ist
Sobald es läuft, lautet die Seite Dieses Rezept läuft.
Das Panel Version zeigt die aktuell übernommene Version und wann sie gespeichert wurde – das ist die Version, auf die sich die Audit-Logs und die Library beziehen.
Bevor Sie ihm vertrauen
- Prüfen Sie eine Charge bekannt guter Teile und bestätigen Sie, dass alle bestehen
- Prüfen Sie bekannt schlechte Teile, jeweils eines pro Defekt, der Sie interessiert, und bestätigen Sie, dass jedes aus dem richtigen Grund fehlschlägt
- Verschieben Sie Teile im Bildbereich, um die Ausrichtung an den Rändern zu testen
- Beobachten Sie, wie das Ausgangssignal die Ausschleusung oder SPS im I/O Live Monitor erreicht
- Prüfen Sie das Timing bei voller Liniengeschwindigkeit mit der Liniengeschwindigkeitsprüfung
Ein Rezept, das jedes gute Teil passieren lässt, hat nur die Hälfte seiner Aufgabe bewiesen. Wenn Sie kein echtes Beispiel eines Defekts haben, haben Sie nicht getestet, ob die Kamera ihn erkennt.
