第 6 步：完成设置
最后一步会检查程序是否完整，用通俗语言重述程序内容，并让您将其投入生产。
简而言之
- 清除所有阻塞项。每一项都会链接到可修复它的步骤
- 像从未见过该程序一样阅读 此程序的功能
- 激活后，先观察实际零件再信任它
阻塞项

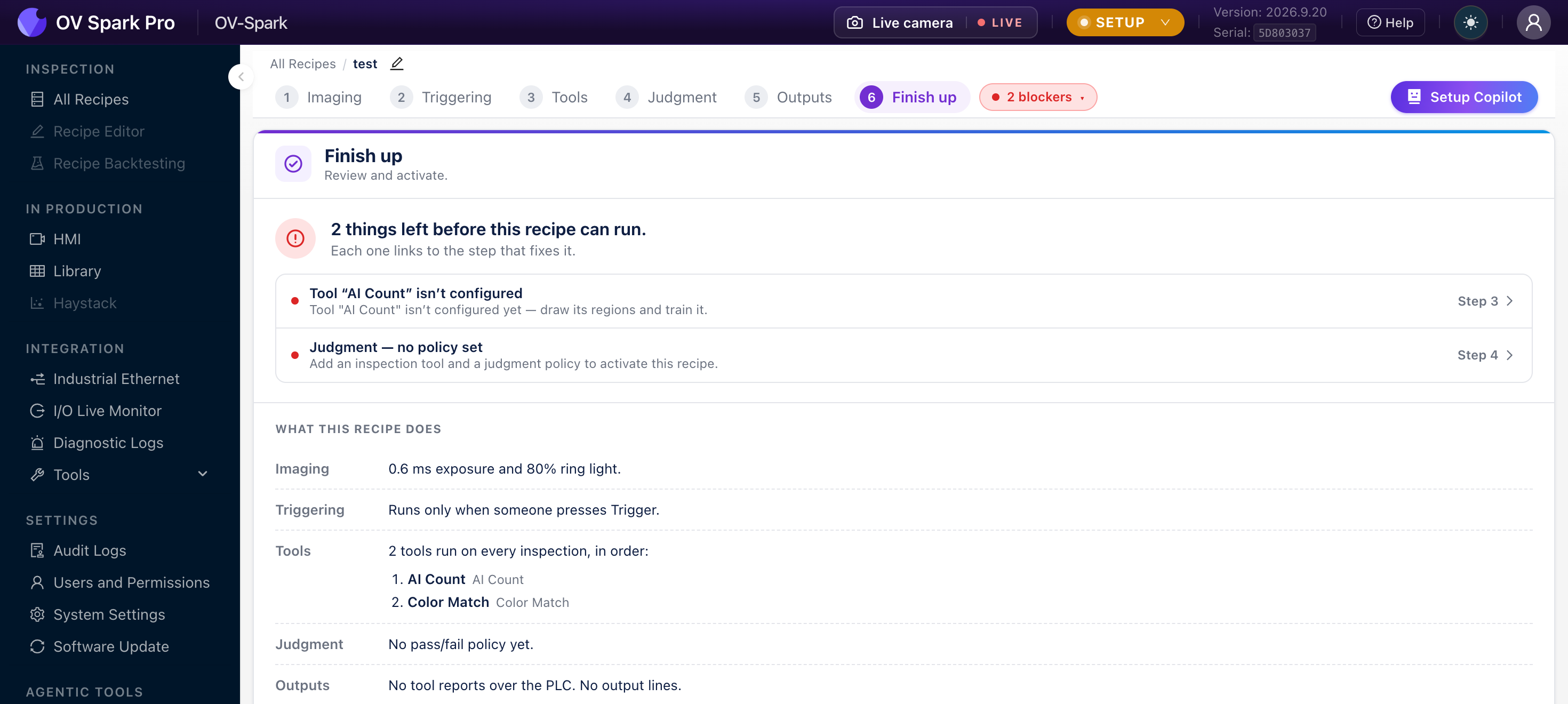

只要缺少任何必要内容，程序就无法运行。页面会显示还剩多少项，例如 此程序可运行前还剩 2 项，并列出每一项以及指向修复步骤的链接。
| 阻塞项 | 修复位置 |
|---|---|
| 没有检测工具 | 第 3 步：工具 |
| 工具尚未配置 | 第 3 步：工具 |
| 没有判定策略 | 第 4 步：判定 |
输出不会阻止激活。没有 PLC 槽位和输出的程序也是有效的，例如在工作台上使用或仅使用 HMI 的情况。
同一列表会以阻塞项标签的形式出现在每个编辑器步骤的页眉中，因此您无需进入此页面即可知道缺少哪些内容。
此程序的功能
在阻塞项下方，相机会用通俗语言重述该程序：
| 行 | 示例 |
|---|---|
| 成像 | 0.6 毫秒曝光，80% 环形光 |
| 触发 | 仅在有人按下触发时运行，或等待来自产线的触发 |
| 工具 | 每次检测时按顺序运行的工具，以及哪个对齐器首先定位零件 |
| 判定 | 通过或失败策略，或 尚无通过/失败策略 |
| 输出 | 哪些工具通过 PLC 上报，哪些输出会切换 |
以旁观者的视角阅读
此摘要是您能得到的最快速的审查方式。如果一个本应用于传送带的程序显示 仅在有人按下触发时运行，或控制器期望数据却显示 没有工具通过 PLC 上报，则说明前面某处出了问题。请在此处发现问题，而不是在产线上。
激活
当没有任何阻塞项时，页面会显示 此程序已就绪。在此之后：
- 激活 使其成为相机运行的程序。同一时间只能有一个程序处于活动状态
- 启动生产 将相机从设置模式切换到运行模式，此时 HMI 上线，编辑被锁定
运行后，页面会显示 此程序正在运行。
版本 面板会显示当前已提交的版本及其保存时间，审计日志 和库引用的就是此版本。
信任它之前
- 运行一批已知良品，确认它们全部通过
- 运行已知不良品，每种您关心的缺陷各一个，确认每个都因正确原因失败
- 在画面中移动零件以测试边缘处的定位
- 在 I/O 实时监视器 中观察输出是否到达拒收闸门或 PLC
- 使用 产线速率检查 以满产线速率检查时序
用您实际会遇到的缺陷进行测试
一个能让每个良品都通过的程序只完成了一半的工作。如果您没有真实的缺陷样本，就无法验证相机能否捕捉到它。
