第 6 步：完成設定
最後一步會檢查程式是否完整，用通俗語言重述程式內容，並讓您將其投入生產。
簡而言之
- 清除所有阻塞項。每一項都會連結到可修復它的步驟
- 像從未見過該程式一樣閱讀 此程式的功能
- 啟用後，先觀察實際零件再信任它
阻塞項

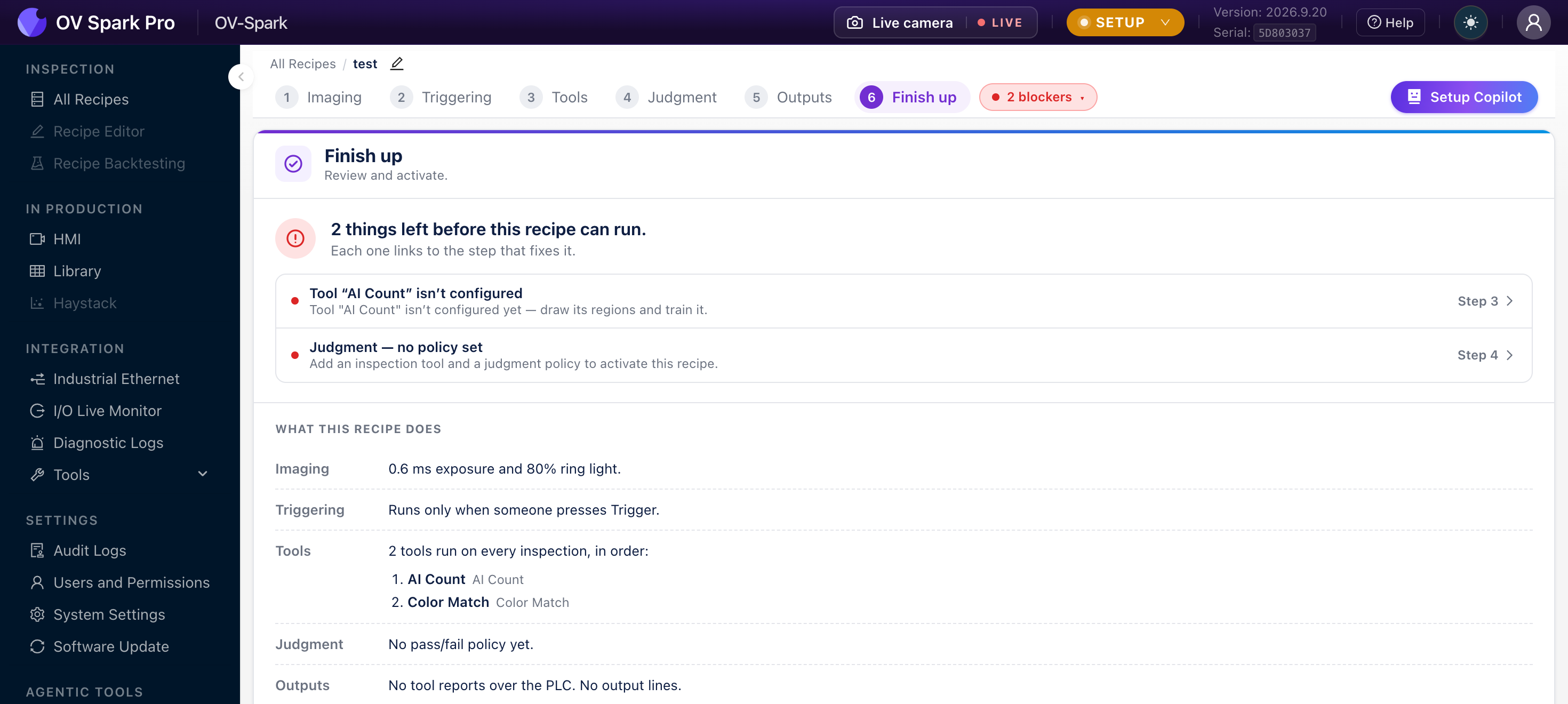

只要缺少任何必要內容，程式就無法執行。頁面會顯示還剩多少項，例如 此程式可執行前還剩 2 項，並列出每一項以及指向修復步驟的連結。
| 阻塞項 | 修復位置 |
|---|---|
| 沒有檢測工具 | 第 3 步：工具 |
| 工具尚未配置 | 第 3 步：工具 |
| 沒有判定策略 | 第 4 步：判定 |
輸出不會阻止啟用。沒有 PLC 槽位和輸出的程式也是有效的，例如在工作臺上使用或僅使用 HMI 的情況。
同一列表會以阻塞項標籤的形式出現在每個編輯器步驟的頁首中，因此您無需進入此頁面即可知道缺少哪些內容。
此程式的功能
在阻塞項下方，相機會用通俗語言重述該程式：
| 行 | 示例 |
|---|---|
| 成像 | 0.6 毫秒曝光，80% 環形光 |
| 觸發 | 僅在有人按下觸發時執行，或等待來自產線的觸發 |
| 工具 | 每次檢測時按順序執行的工具，以及哪個對齊器首先定位零件 |
| 判定 | 通過或失敗策略，或 尚無通過/失敗策略 |
| 輸出 | 哪些工具通過 PLC 上報，哪些輸出會切換 |
以旁觀者的視角閱讀
此摘要是您能得到的最快速的審查方式。如果一個本應用於傳送帶的程式顯示 僅在有人按下觸發時執行，或控制器期望資料卻顯示 沒有工具通過 PLC 上報，則說明前面某處出了問題。請在此處發現問題，而不是在產線上。
啟用
當沒有任何阻塞項時，頁面會顯示 此程式已就緒。在此之後：
- 啟用 使其成為相機執行的程式。同一時間只能有一個程式處於活動狀態
- 啟動生產 將相機從設定模式切換到執行模式，此時 HMI 上線，編輯被鎖定
執行後，頁面會顯示 此程式正在執行。
版本 面板會顯示當前已提交的版本及其儲存時間，審計日誌 和庫引用的就是此版本。
信任它之前
- 執行一批已知良品，確認它們全部通過
- 執行已知不良品，每種您關心的缺陷各一個，確認每個都因正確原因失敗
- 在畫面中移動零件以測試邊緣處的定位
- 在 I/O 實時監視器 中觀察輸出是否到達拒收閘門或 PLC
- 使用 產線速率檢查 以滿產線速率檢查時序
用您實際會遇到的缺陷進行測試
一個能讓每個良品都通過的程式只完成了一半的工作。如果您沒有真實的缺陷樣本，就無法驗證相機能否捕捉到它。
