安裝相機

安裝 OV Spark、連線電源和 I/O，並在操作軟體之前確認其已準備就緒。

1. 安裝相機

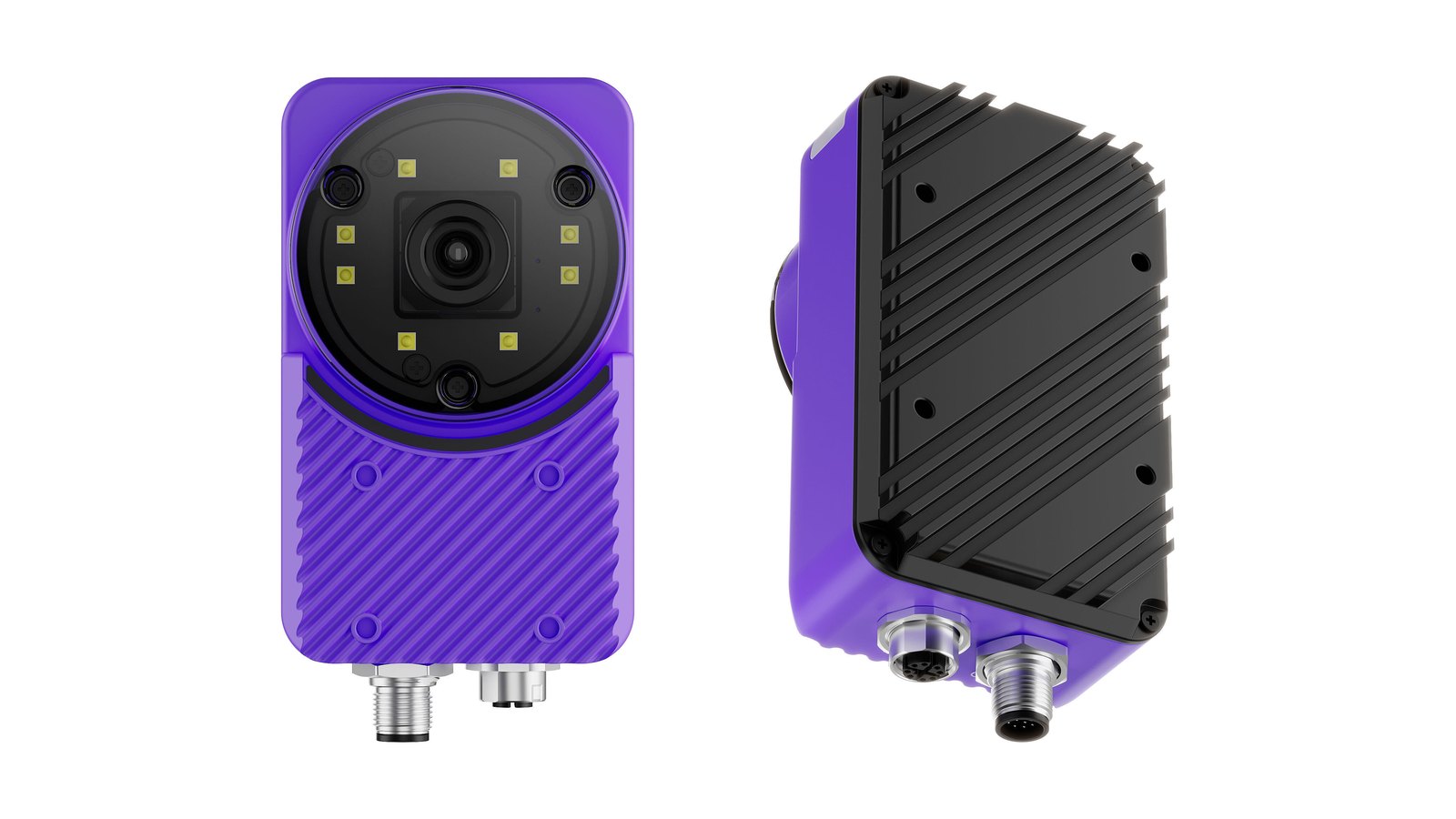

OV Spark 後面板上有四個 M3 螺紋孔，呈 50 x 50 mm 陣列；前面板上還有四個，呈 36 x 30 mm 陣列，因此您可以從任意一側將其安裝到支架上。

前面板的四個孔位於鏡頭下方的帶肋面板上。後面板的四個孔位於黑色散熱器上。

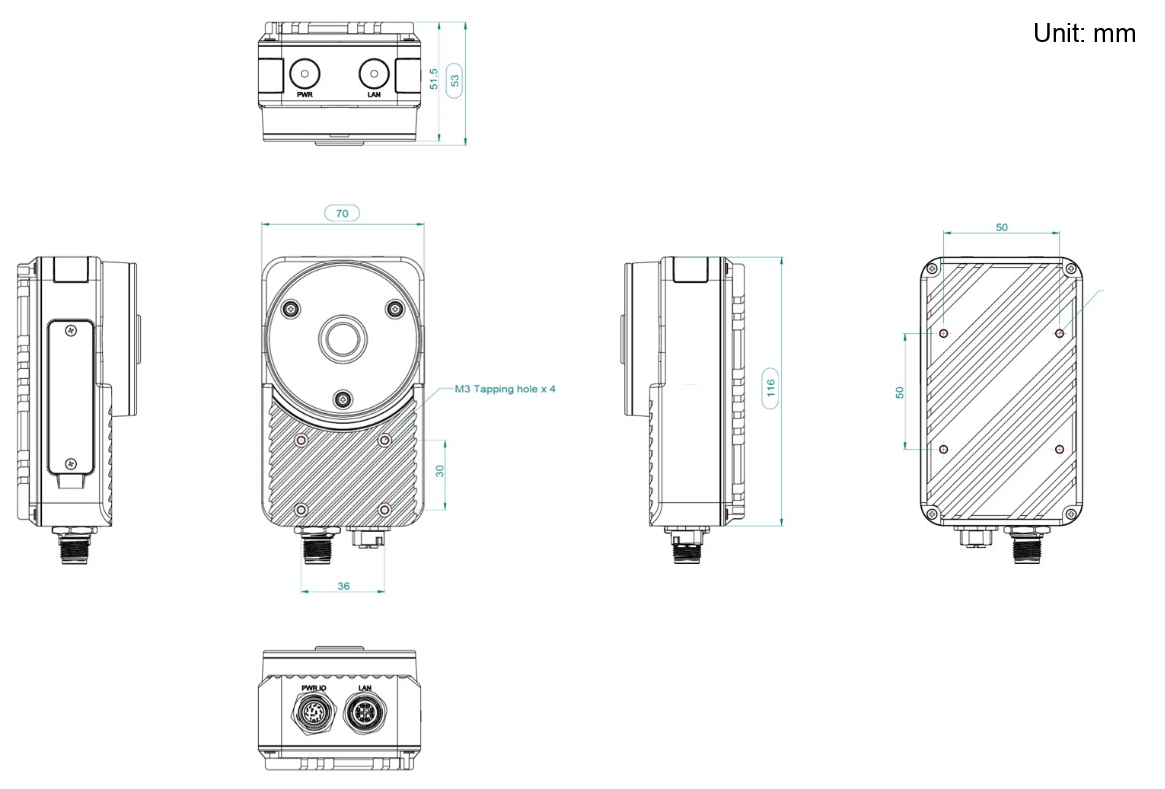

機身寬 70 mm、高 116 mm、深 53 mm。兩個 M12 聯結器均從底部引出。

為底部的 M12 聯結器預留空間

兩個聯結器均從底部面引出，在未連線任何電纜之前，相機的高度就已從 116 mm 增加到約 134 mm。請在相機下方為電纜插頭和兩根電纜的彎曲半徑預留足夠的空間，確保不會擠壓防護罩、輸送機或支架。

選擇安裝高度時，請根據所需的視野反推。使用標準 6 mm 鏡頭時：

工作距離	視野 (H x V)，6 mm 鏡頭
200 mm	211.8 x 154.1 mm
1000 mm	1030.6 x 745.7 mm

在視野計算器中嘗試您自己的距離和零件尺寸。關於安裝距離和最小缺陷尺寸，請使用 Overview 的光學計算器，並在 Camera Model 下選擇您的相機。

牢固安裝

相機會將檢測區域與模板影象進行定位。支架的任何變形都會在結果中表現為漂移。請使用剛性安裝支架，並在產線執行一段時間後進行檢查，而不僅是在相機冷態靜止時檢查。

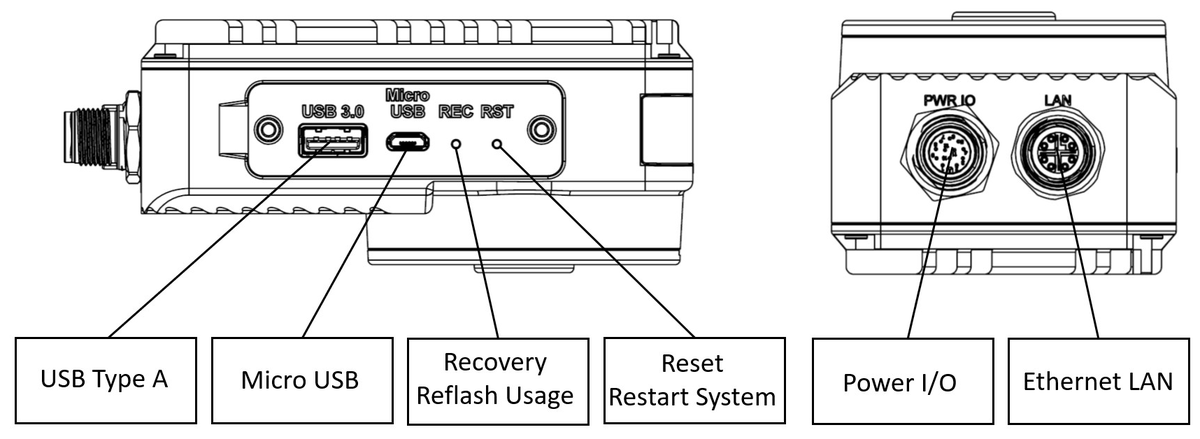

2. 識別聯結器

底面有兩個 M12 聯結器；側面板則配有 USB 和維護按鈕。

聯結器	用途
PWR I/O	M12 12 針：電源、數字 I/O、觸發、復位
LAN	M12：千兆乙太網
USB Type A	USB 3.0 外設，例如 Wi-Fi 介面卡
Micro USB	僅用於恢復模式
RSC	恢復按鈕，用於重新刷寫韌體
RST	復位按鈕，重啟系統

3. 連線電源和 I/O

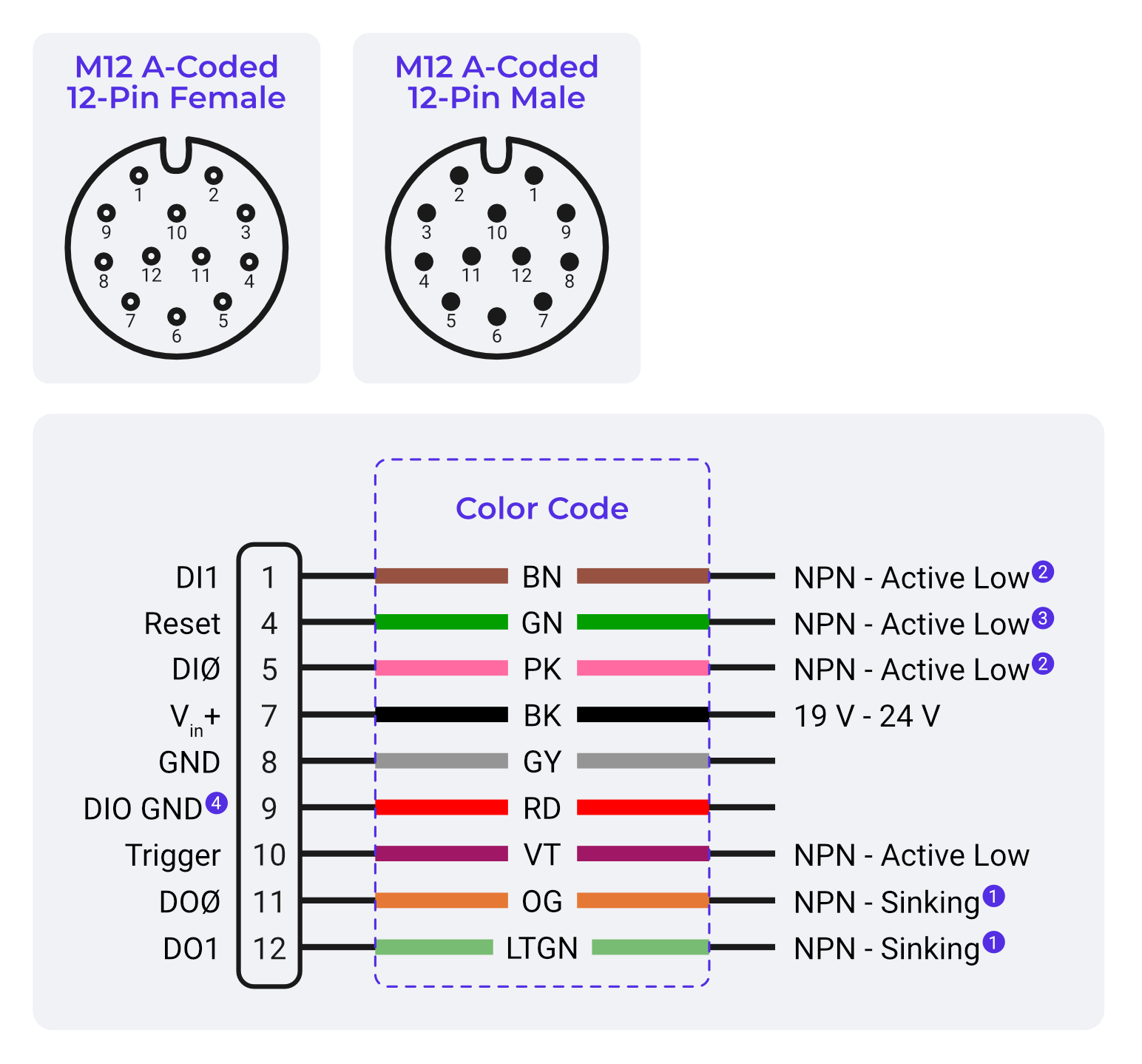

電源和 I/O 共用一個 M12 A 編碼 12 針聯結器。在飛線電纜上，每個訊號都有自己的顏色：

針腳	線色	訊號	連線至
7	黑色 (BK)	Vin+	+24 VDC。 必需
8	灰色 (GY)	GND	0 V。 必需
9	紅色 (RD)	DIO GND	觸發、輸入和輸出的 0 V 參考
10	紫色 (VT)	Trigger	您的觸發感測器，NPN 低電平有效
5	粉色 (PK)	DI0	數字輸入 0，NPN 低電平有效
1	棕色 (BN)	DI1	數字輸入 1，NPN 低電平有效
11	橙色 (OG)	DO0	數字輸出 0，NPN 吸入型
12	淺綠色 (LTGN)	DO1 / Strobe	第二路數字輸出，或外部光源的頻閃輸出
4	綠色 (GN)	Reset	拉低以復位相機

僅黑色和灰色線用於為相機供電。其他線只需在您使用相應訊號時連線，並將未使用的線芯做好絕緣處理，以免發生短路。

此電纜上黑色為正極

黑色 (BK) 是 +24 V，灰色 (GY) 是 0 V，與大多數人從一般電氣工作中帶來的慣例相反。在通電之前，請對照此表檢查每根線芯。

使用額定功率至少 24 W 的 19–24 VDC 穩壓電源。完整的針腳分配、線色、輸入輸出電路和電氣限制請參見**Pinouts**頁面，該頁面提供了一個選擇器，列出您所連線裝置的每根線芯。

更傾向於使用單根電纜？OV Spark 還可通過 Overview 介面卡從 802.3af 或 802.3at 埠以**乙太網供電**方式執行。

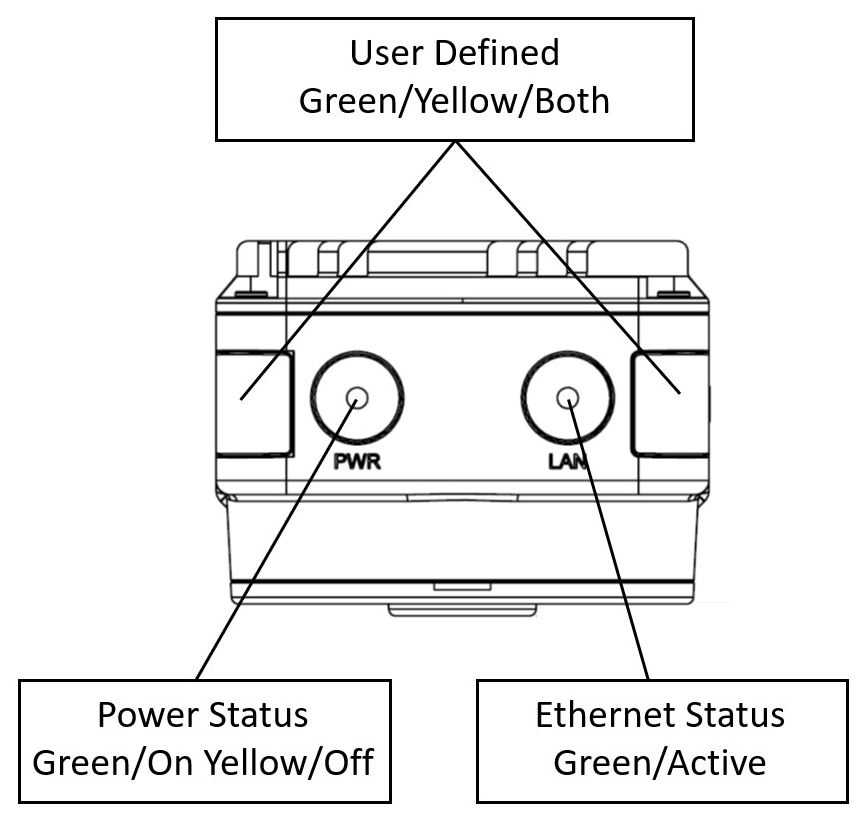

4. 確認狀態 LED 指示燈

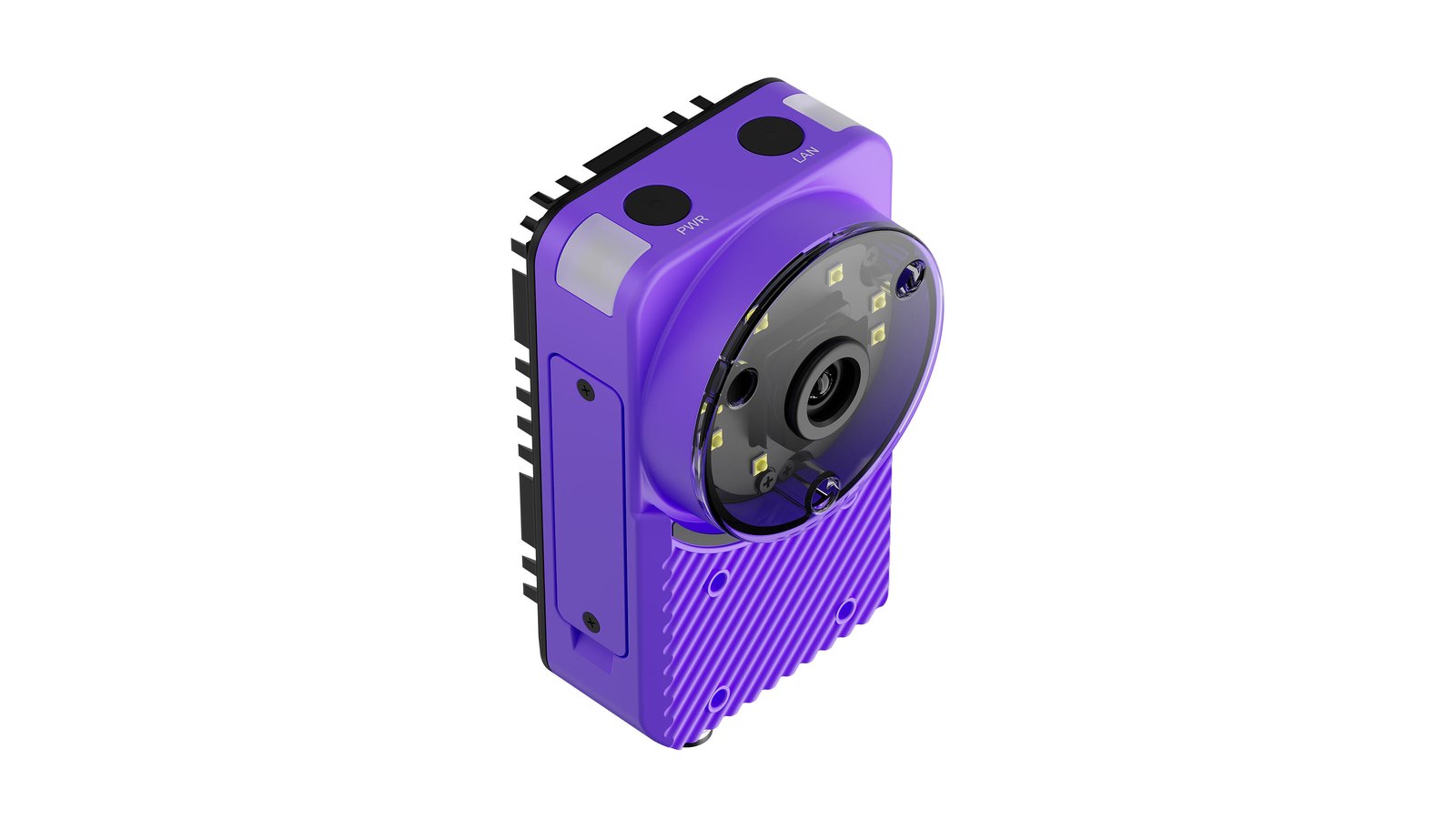

PWR 和 LAN 指示燈位於頂面，在兩個角部燈條之間。M12 聯結器位於相對的底面。

LED	狀態	含義
PWR	綠色	已通電並執行
PWR	黃色	已通電但關閉或正在啟動
LAN	綠色	乙太網鏈路活動
角部指示燈	綠色 / 黃色 / 兩者	使用者自定義，可按程式配置

您可以在 System Settings → General → Indicator LED 中設定角部指示燈顯示的內容：裝置狀態或檢測結果。

完全沒有燈亮？

如果兩個 LED 都未亮起，請先檢查引腳 7 和 8 處的供電，然後再懷疑相機本身。在浪湧電流下電壓下降的電源會導致相機無法啟動，且始終不顯示任何燈光。

5. CAD 模型與 2D 圖紙

Overview 為相機及三個安裝支架分別提供了 3D 模型 (STEP) 和 2D 尺寸圖紙 (PDF)。可利用它們在切割任何金屬件之前設計安裝件、檢查間隙並確認視野。

下載 CAD 需要桌面端

3D CAD 模型 (.STEP) 可在桌面計算機上檢視時下載。這些檔案需要 CAD 軟體才能開啟。

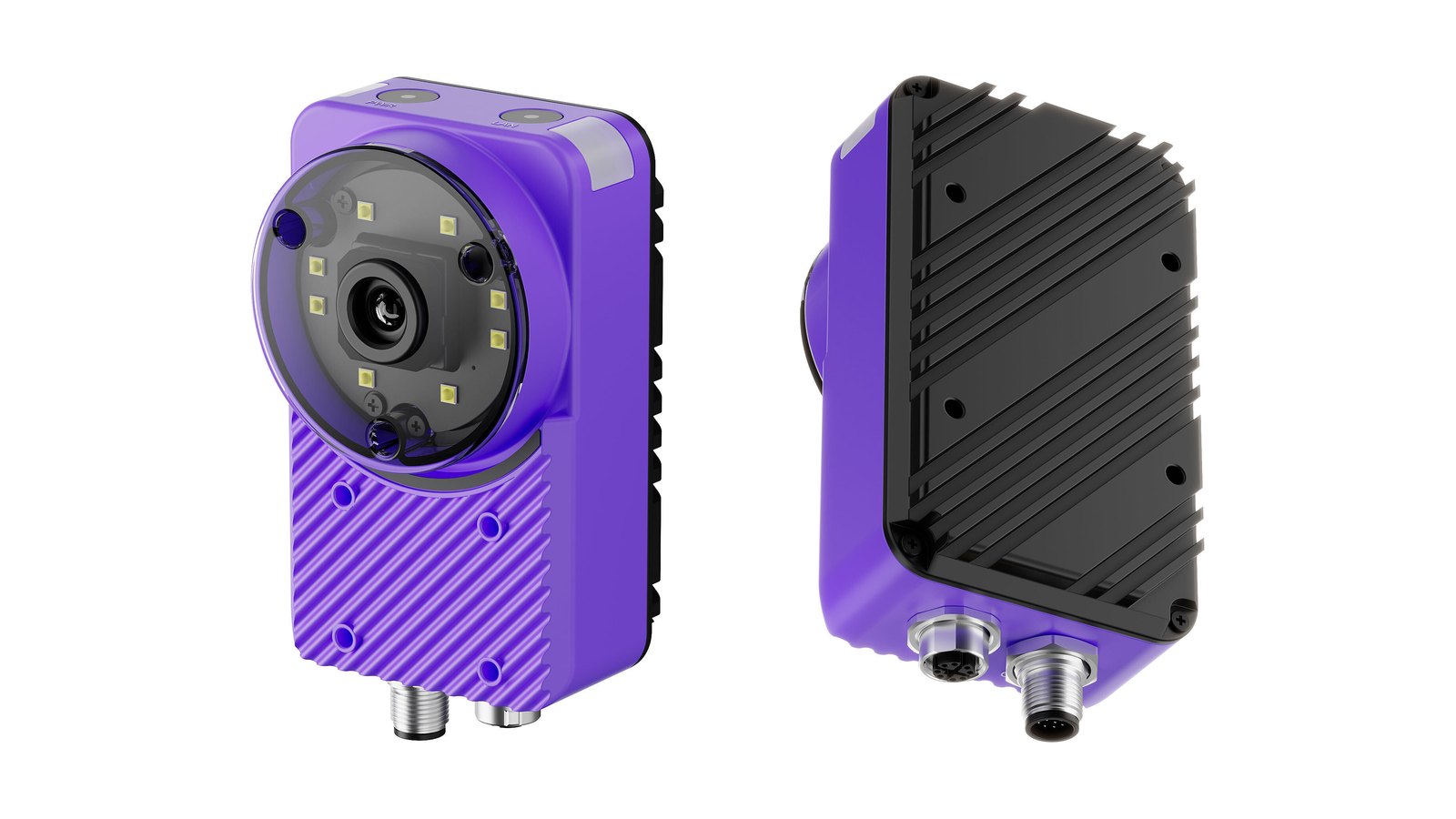

相機

檔案	格式	大小	說明
OV Spark 相機	STEP	22 MB	完整相機裝配體，含 M12 聯結器尺寸為 73 x 134 x 53 mm
OV Spark 相機圖紙	PDF	74 KB	尺寸圖紙，六檢視，單位為毫米

請檢查聯結器，而不僅僅是機身

機身尺寸為 70 x 116 x 53 mm，但模型包含底面的 M12 聯結器，這使相機高度從 116 mm 增加到約 134 mm（在未連線任何電纜之前）。請在下方為聯結器本體和電纜彎曲半徑預留空間。

這是一個詳細模型

相機模型是完整裝配體，因此檔案較大，開啟可能較慢。如果您的 CAD 軟體提供簡化或包絡表示，請在佈局工作中使用該表示。

選擇哪個支架？

支架	將相機安裝到	調節方式
支架 1，適配板	平面或機架	法蘭上的腰形孔
支架 2，可調支座	平面，相機離開表面安裝	高度和傾角
支架 3，杆夾	12 mm 杆或立柱	沿杆的位置和傾角

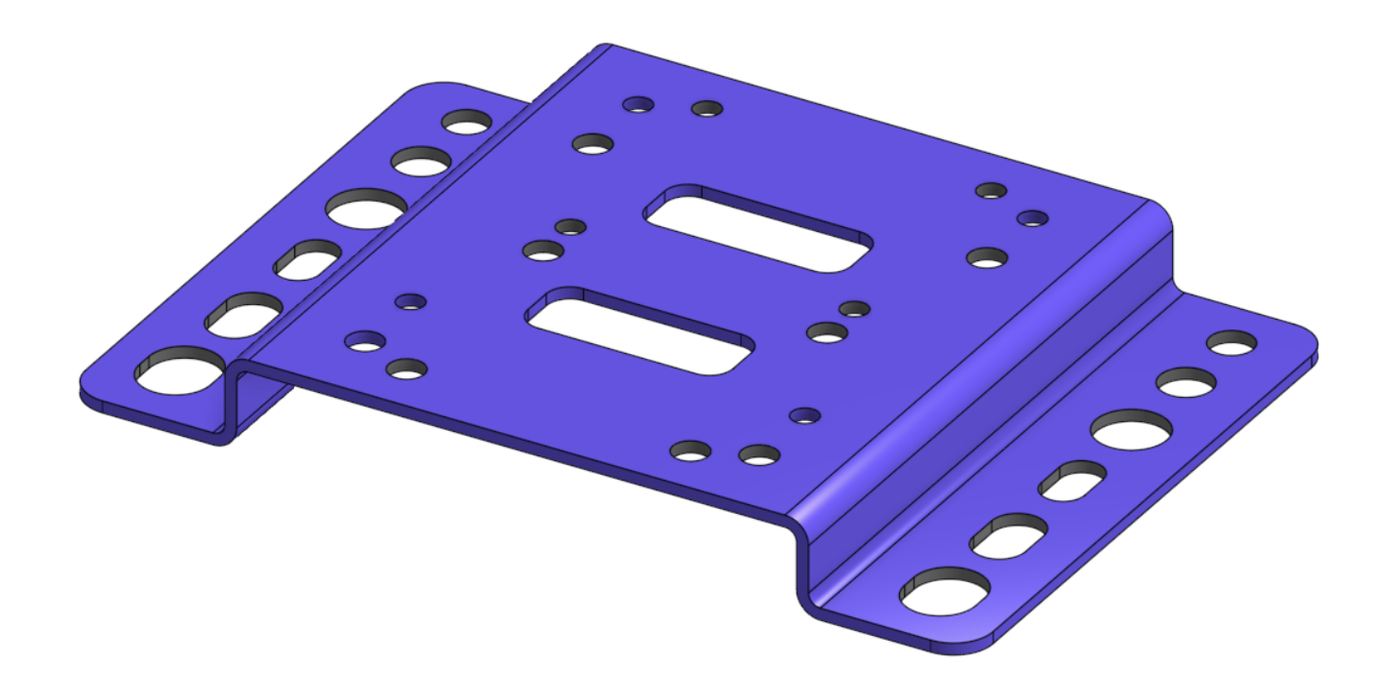

支架 1：轉接板

單件階梯板，115 x 80 mm，階梯高度 12 mm，材質為 1.5 mm 201 不鏽鋼。

• 中部設有兩種 OV Spark M3 孔位的過孔：後端面 50 x 50 mm，前端面 36 x 30 mm，相機可按任一方向固定
• 翻邊設有 Ø5.5、Ø6.6 和 Ø9 mm 的孔與長槽，適用於 M5、M6 或 M8 緊韌體連線到您的框架
• 單件結構，不含硬體。使用四顆 M3 螺釘固定相機

檔案	格式
支架 1 模型	STEP
支架 1 圖紙	PDF

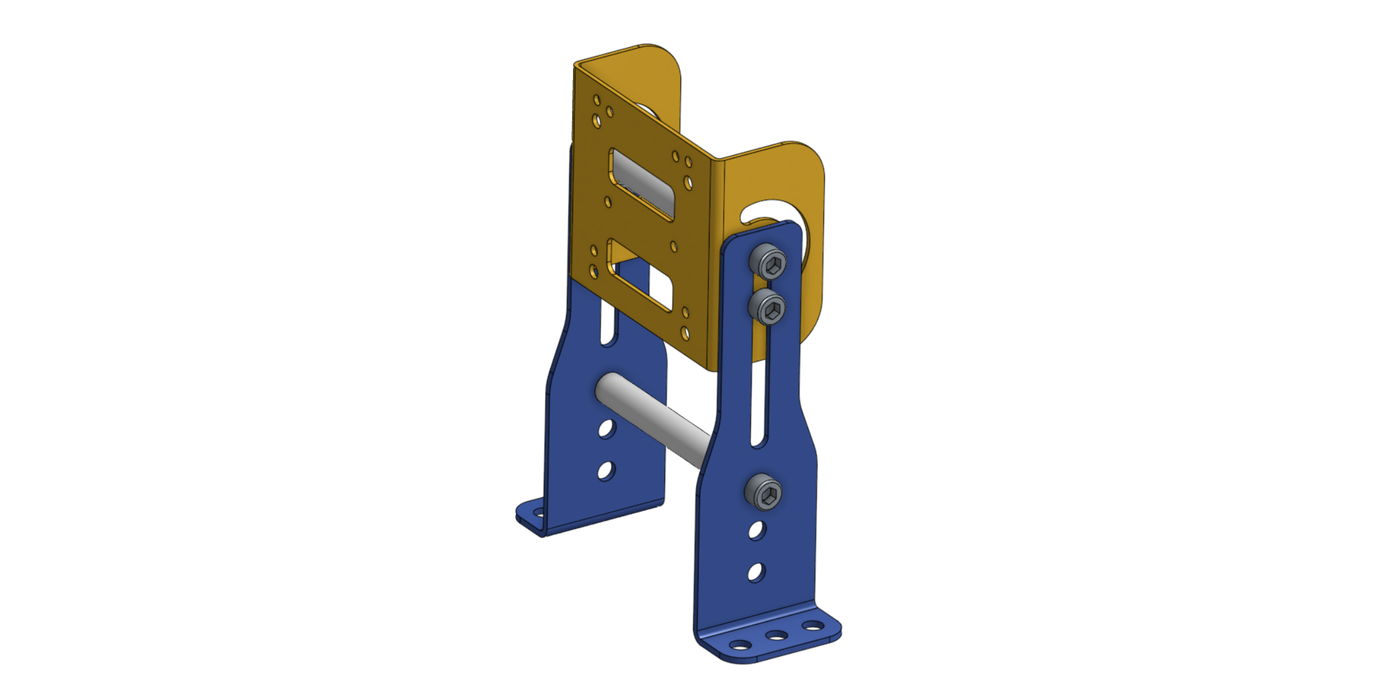

支架 2：可調支座

C 形相機板承載於兩條鈑金立柱之間，由兩根不鏽鋼連桿連線。整體尺寸 157.5 x 125 mm。

• 沿立柱長槽滑動相機板來設定高度
• 擰緊前在弧形槽上旋轉相機板來設定傾角
• 底腳設有 Ø6.6 mm 孔，適用於 M6 緊韌體

序號	零件	數量	描述
1	BracketC	1	C 形相機板
2	Leg132-60	2	鈑金立柱
3	rod-10-80-m6	2	Ø10 x 80 mm 304 不鏽鋼連桿，兩端 M6 螺紋
4	內六角圓柱頭螺釘 M6 x 1.0 x 12	6
5	六角法蘭螺母 M6 x 1.0	2

檔案	格式
支架 2 元件	STEP
支架 2 圖紙	PDF
連桿圖紙	PDF

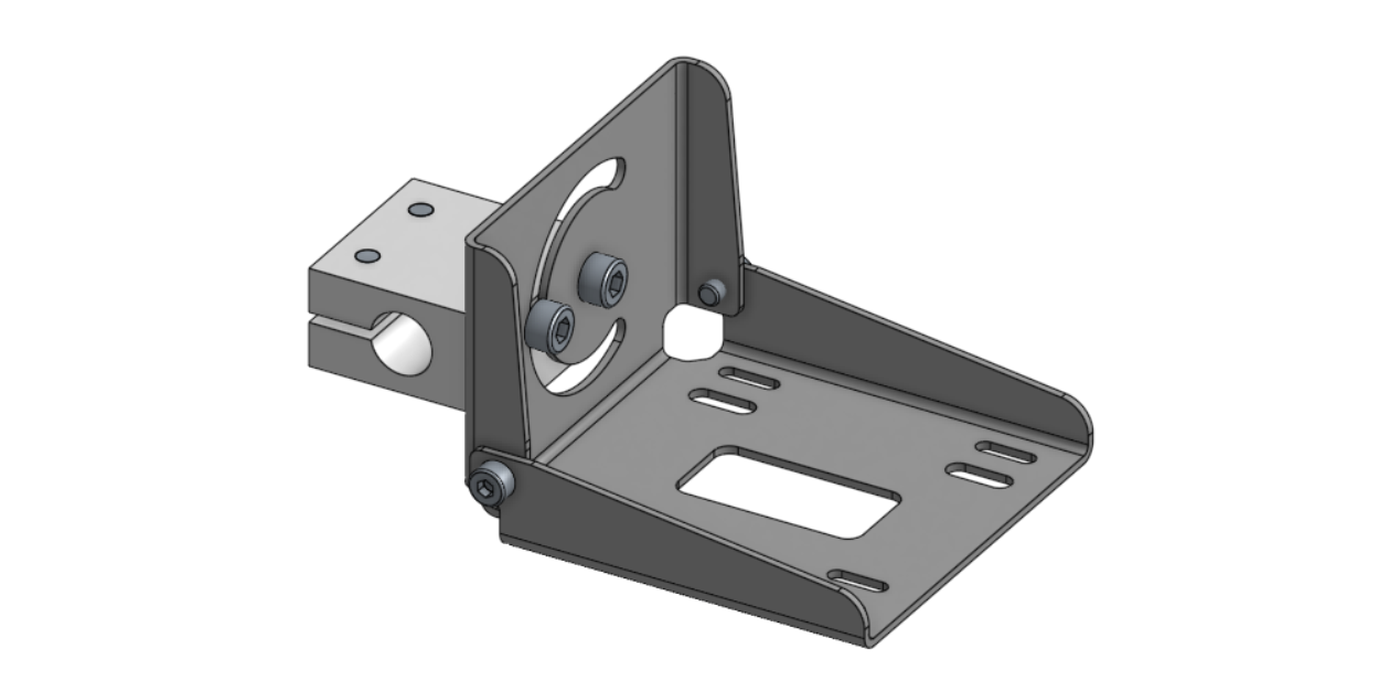

支架 3：杆夾

L 形相機板安裝在帶 Ø12 mm H7 內孔的開合夾塊上，用於安裝在 12 mm 杆或立柱上。整體尺寸 118 x 85 x 56 mm。

• 沿杆滑動夾塊以設定位置，然後擰緊夾塊螺釘
• 在立板的弧形槽上旋轉相機板來設定傾角

序號	零件	數量	描述
1	BracketL-M4	1	L 形相機板
2	CLHAM12	1	夾塊，12 mm 內孔
3	內六角圓柱頭螺釘 M5 x 0.8 x 12	2
4	內六角圓柱頭螺釘 M4 x 0.7 x 6	2
5	內六角圓柱頭螺釘 M5 x 0.8 x 14	2

檔案	格式
支架 3 元件	STEP
支架 3 圖紙	PDF

調好角度後立即鎖定

支架 2 和支架 3 的傾角依靠螺釘摩擦力保持。影象調好後，徹底擰緊並標記位置。支架一旦產生位移就會改變影象，而影象改變意味著需要重新訓練。參見第 1 步：成像。

6. 連線到網路

將 M12 乙太網電纜接入您的交換機。然後按照 連線到介面 的說明從瀏覽器訪問相機。

如果您要安裝多個相機，或者不知道相機的地址，請使用 OV Configurator 在網路上查詢它。參見 連線到介面。

安裝檢查清單

• 相機已牢固安裝在 M3 孔位上，高度能夠提供所需的視野範圍
• 相機下方為兩個 M12 插頭及其電纜彎曲留出了足夠空間
• 電源接線：pin 7 接 +24 V，pin 8 接 0 V，由穩壓電源供電
• 數字 GND（pin 9）作為觸發和輸出的參考地
• 如使用硬體觸發，觸發感測器已接至 pin 10
• PWR LED 為綠色，LAN LED 為綠色
• 可通過瀏覽器訪問相機

第 1 步，共 13 步

下一步 →連線到介面

將相機接入您的網路，並在瀏覽器中開啟。
