引腳定義（M12 電源與 I/O）

OV Spark 通過外殼底部的單個 M12 12 針聯結器傳輸所有電源、數字 I/O 和復位訊號。勾選您要連線的專案即可獲得所有接線核心資訊。

您要連線什麼？

勾選產線上實際使用的項。表中列出了飛線電纜上每一根線芯的對應關係。

將 NPN 部件感測器作為觸發源每個部件到位時觸發的光電感測器或接近感測器數字輸入來自產線的狀態訊號，接到 DI0 或 DI1剔除閥、繼電器或三色燈相機在通過或失敗時切換的任何負載將外部光源接到頻閃輸出內建 LED 無法替代的背光或環形光源

連線

引腳	相機核心	訊號	連線至
7	黑色	Vin+	+24 V 電源
8	灰色	GND	0 V 電源
10	紫色	觸發	感測器訊號輸出
9	紅色	DIO GND	感測器 0 V 與電源 0 V
11	橙色	DO0	負載的負極。負載的正極接 +24 V

此電纜中黑色為正極黑色為 Vin+，灰色為地線，與大多數人的預期相反。接通電源前請對照此表核對。

將 NPN 部件感測器作為觸發源感測器需與相機使用同一個 24 V 電源供電，以共用 0 V 參考電位。

剔除閥、繼電器或三色燈該輸出將負載切換到地。超過 30 V 或 0.2 A 時，請改用繼電器驅動，而不要直接驅動負載。

需要接入特定型號的感測器或 PLC？IO Helper 可為 OV Spark 生成完整接線圖，並標註對端裝置自身的線色。

簡而言之

• 聯結器、引腳定義和電纜顏色與 OV80i 相同
• 在此電纜上，黑色為 Vin+，灰色為地，與大多數人預期的相反
• 電源在第 7 和第 8 針，觸發在第 10 針，數字輸出在第 11 針，頻閃或第二路輸出在第 12 針
• 同一聯結器可接入 Overview PoE 介面卡

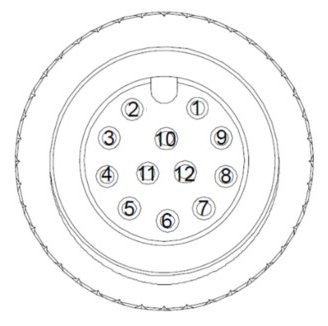

聯結器端面

引腳分配

針腳	訊號	功能
1	數字輸入 1	光電隔離輸入
2	保留	未連線
3	保留	未連線
4	系統復位	拉低以復位相機
5	數字輸入 0	光電隔離輸入
6	數字輸入公共端	輸入光耦隔離器的供電軌（10–30 V）
7	Vin+	系統電源輸入，+24 V
8	Vin−	系統電源輸入，地
9	數字 GND	數字 I/O 參考地
10	觸發輸入	硬體觸發，拉至數字 GND
11	數字輸出 0	吸入型輸出
12	數字輸出 1 / 頻閃輸出	共享輸出，功能可選

與 OV80i 相同，僅有一處差異

OV Spark 使用與 OV80i 相同的 M12 A 編碼 12 針電源與 I/O 引腳定義，針針對應。兩者的接線、接線盒和線纜元件可互換使用。

唯一的差異是第 12 針：在 OV80i 上為數字輸出 1，而在 OV Spark 上同一針腳為共享的數字輸出 1 / 頻閃輸出，功能可選。

OV10i 和 OV20i 使用17 針聯結器，佈局完全不同。請勿沿用這些型號的接線。

線色對照

飛線式電源與 I/O 電纜使用與 OV80i 相同的顏色編碼，因為它們是同一種聯結器。

針腳	訊號	線色	備註
1	DI1	棕色 (BN)	NPN，低電平有效
4	復位	綠色 (GN)	NPN，低電平有效
5	DI0	粉色 (PK)	NPN，低電平有效
7	Vin+	黑色 (BK)	19 V 至 24 V
8	GND	灰色 (GY)	電源地
9	DIO GND	紅色 (RD)	數字 I/O 地
10	觸發	紫色 (VT)	NPN，低電平有效
11	DO0	橙色 (OG)	NPN，吸入型
12	DO1	淺綠色 (LTGN)	NPN，吸入型。在 OV Spark 上與頻閃輸出共用

第 2、3 和 6 針未引出至飛線電纜。

此處黑色為正極，不是地

在此電纜上，黑色 (BK) 為 Vin+，灰色 (GY) 為電源地。這與大多數人從通用電氣工作中帶入的慣例相反，也是在工作臺上損壞相機最容易犯的錯誤。

每次接入電源前，務必對照此表核對線色。

此聯結器同樣支援 PoE

Overview PoE 介面卡 CB-POE25-RJ45F-M12A12F-1 與同一 12 針聯結器配接，從 802.3af 或 802.3at 電源為相機供電。參見乙太網供電 (PoE)。

兩個地，兩個用途

第 8 針 (Vin−) 是電源迴路。第 9 針（數字 GND） 是觸發和輸出的參考地。請區分清楚：感測器和負載參考第 9 針，電源參考第 8 針。

第 10 針是觸發，即使平臺表中將其標為保留

部分平臺文件將第 10 針列為"保留"。在 OV Spark 上，它是硬體觸發輸入，脈衝寬度為 0–8192 µs。請將觸發感測器接入第 10 針和數字 GND（第 9 針）。

為相機供電

將 引腳 7 連線至 +24 V，引腳 8 連線至 0 V，使用穩壓 19–24 VDC 電源。相機典型功耗 12 W，峰值 17 W，因此建議使用至少 24 W 的電源以留有充足餘量。

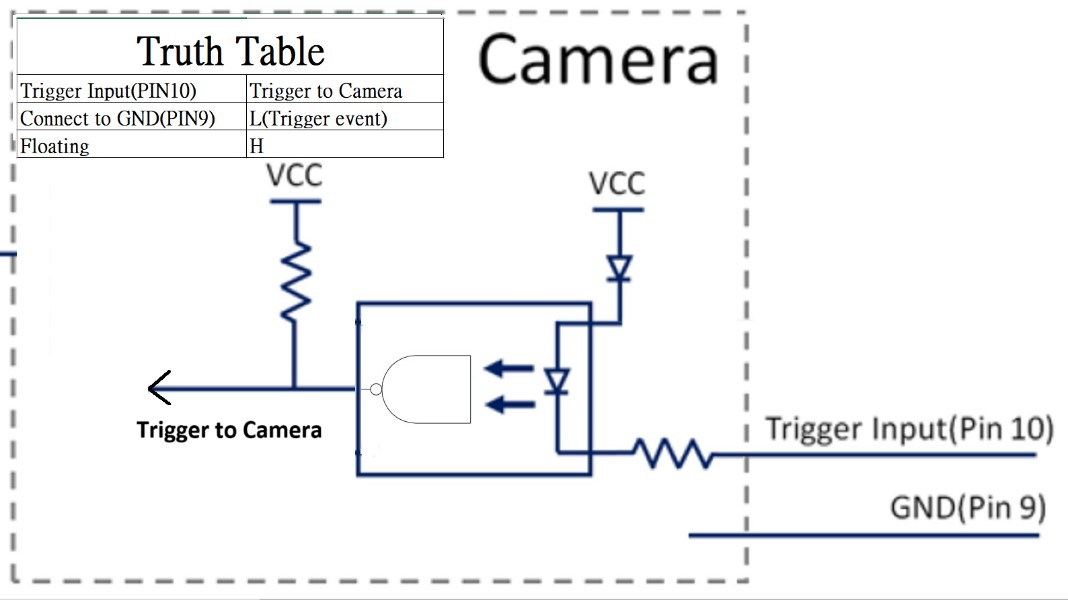

觸發輸入

將 引腳 10 下拉至 數字 GND（引腳 9） 即可產生一次觸發事件。保持懸空時該線路為高電平，不會產生捕獲。

引數	規格
脈衝持續時間	0–8192 µs
軟體中斷	否

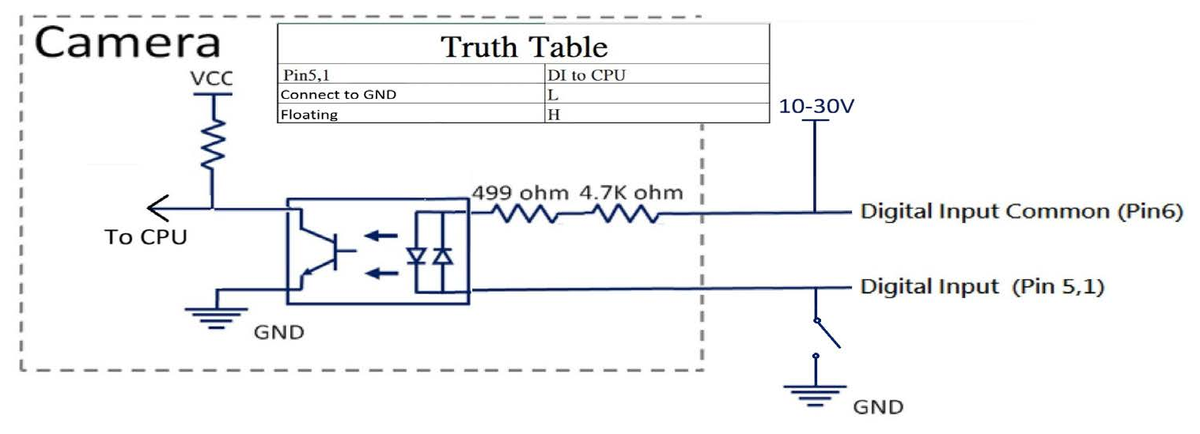

數字輸入

兩路數字輸入（引腳 5 和引腳 1）採用光電隔離，共用 引腳 6 上的公共供電軌。將引腳 6 接至 10–30 V 控制電壓，然後將輸入引腳切換至地即可啟用該輸入。

引數	規格
輸入電壓	高電平：10–30 VDC，低電平：0–3 VDC
輸入電流	最大 10 mA
頻率	最大 60 Hz
響應時間	最大 18.8 µs
軟體中斷	是

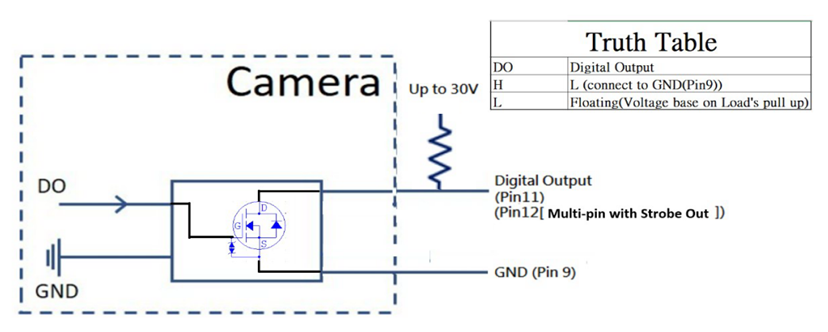

數字輸出

引腳 11 為吸入型輸出。啟用時將該線路下拉至數字 GND；未啟用時懸空，電壓由負載的上拉電路決定。

引數	規格
吸入電壓	最高 30 V
吸入電流	典型 0.2 A
頻率	最大 60 Hz
響應時間	最大 8 µs

輸出為吸入型，不能提供電源

與所有 Overview 相機一樣，數字輸出啟用時下拉至地，不能提供 +24 V。請將負載接在 +24 V 與輸出引腳之間。超過 30 V 或 0.2 A 的負載需要使用繼電器。

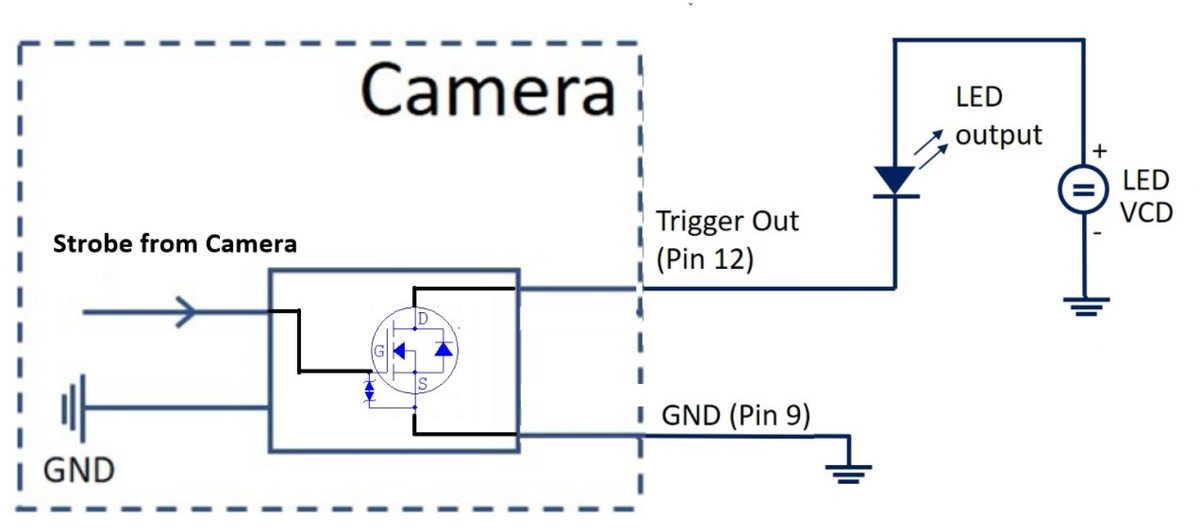

頻閃輸出

引腳 12 既可作為第二路數字輸出，也可作為外部燈的頻閃輸出。其更快的響應時間適合頻閃時序。

引數	規格
吸入電壓	最高 30 V
吸入電流	典型 0.2 A
頻率	最大 60 Hz
響應時間	最大 4.5 µs

優先使用內建燈

OV Spark 板載 8 顆可程式設計白光 LED。僅當需要內建環形燈無法覆蓋的外部光源（如背光或超大視野）時，才需使用頻閃輸出。
