安装相机

安装 OV Spark、连接电源和 I/O，并在操作软件之前确认其已准备就绪。

1. 安装相机

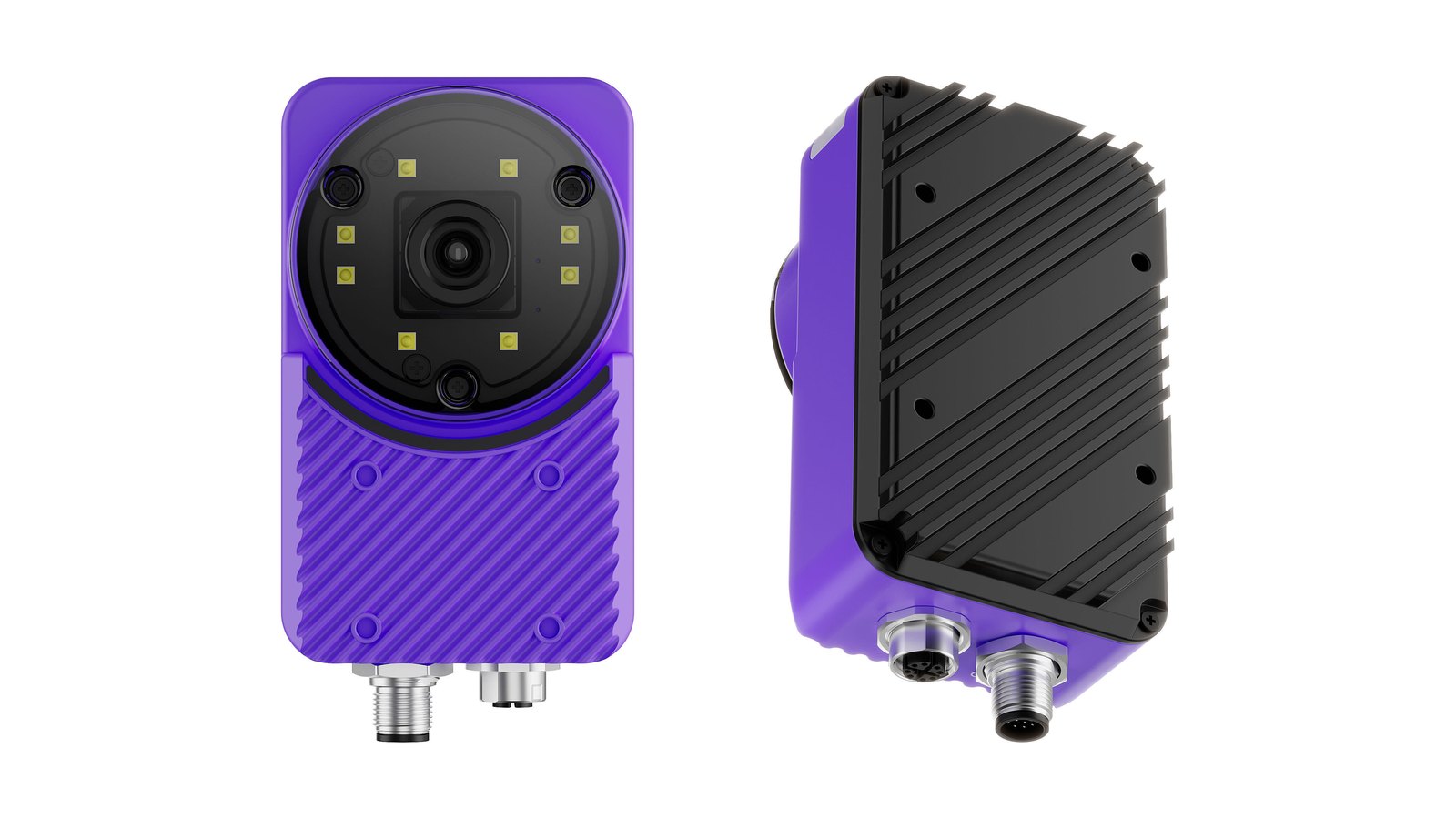

OV Spark 后面板上有四个 M3 螺纹孔，呈 50 x 50 mm 阵列；前面板上还有四个，呈 36 x 30 mm 阵列，因此您可以从任意一侧将其安装到支架上。

前面板的四个孔位于镜头下方的带肋面板上。后面板的四个孔位于黑色散热器上。

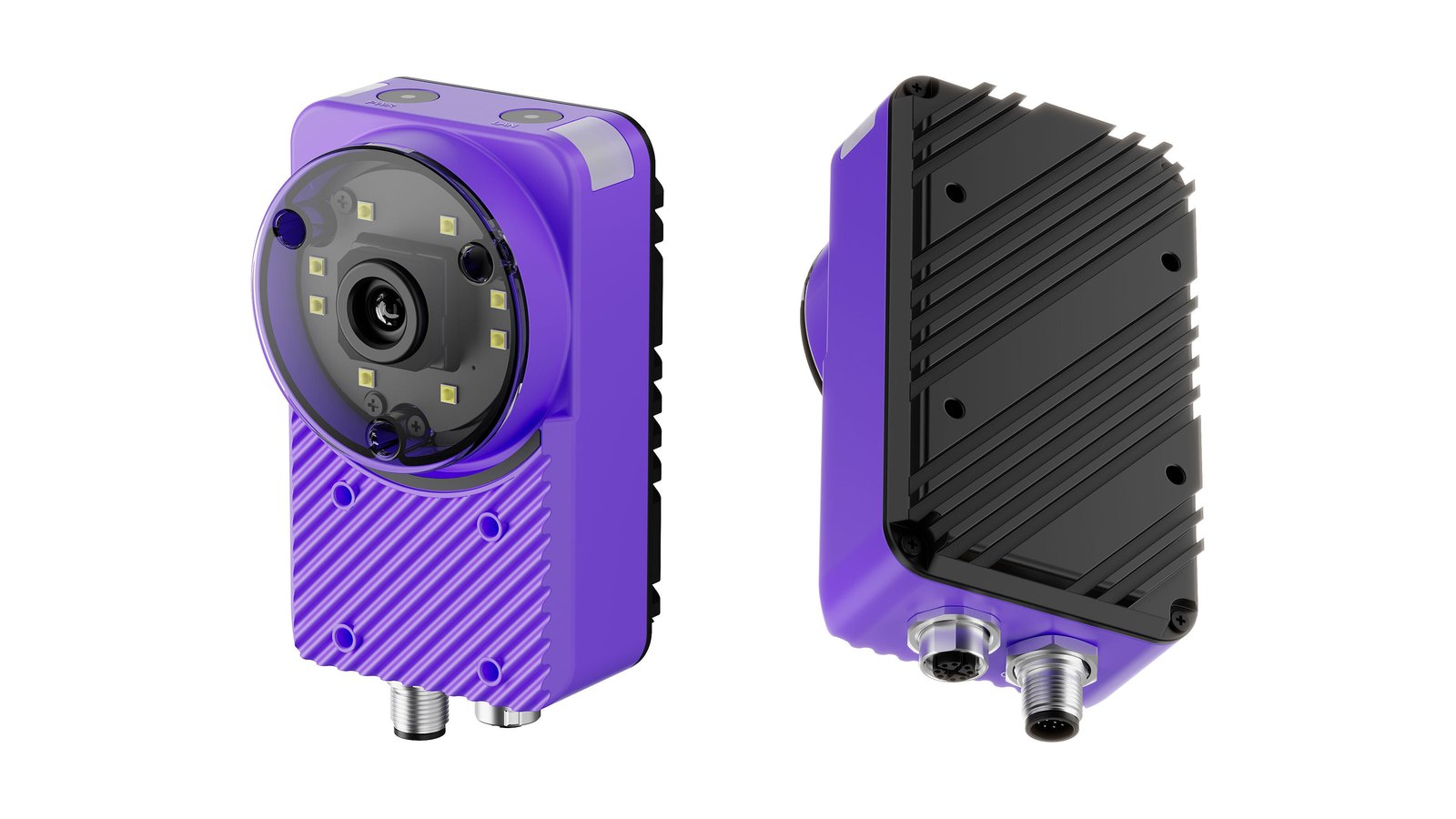

机身宽 70 mm、高 116 mm、深 53 mm。两个 M12 连接器均从底部引出。

为底部的 M12 连接器预留空间

两个连接器均从底部面引出，在未连接任何电缆之前，相机的高度就已从 116 mm 增加到约 134 mm。请在相机下方为电缆插头和两根电缆的弯曲半径预留足够的空间，确保不会挤压防护罩、输送机或支架。

选择安装高度时，请根据所需的视野反推。使用标准 6 mm 镜头时：

工作距离	视野 (H x V)，6 mm 镜头
200 mm	211.8 x 154.1 mm
1000 mm	1030.6 x 745.7 mm

在视野计算器中尝试您自己的距离和零件尺寸。关于安装距离和最小缺陷尺寸，请使用 Overview 的光学计算器，并在 Camera Model 下选择您的相机。

牢固安装

相机会将检测区域与模板图像进行定位。支架的任何变形都会在结果中表现为漂移。请使用刚性安装支架，并在产线运行一段时间后进行检查，而不仅是在相机冷态静止时检查。

2. 识别连接器

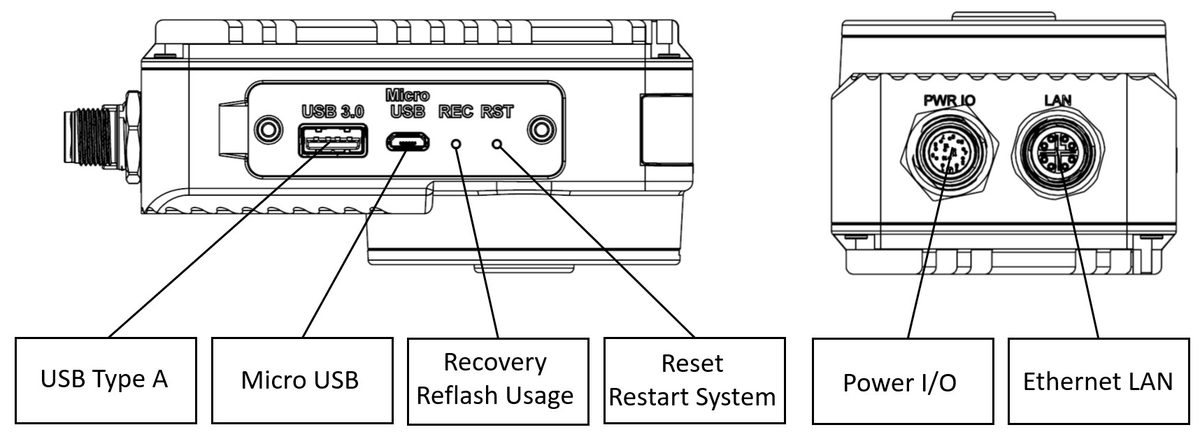

底面有两个 M12 连接器；侧面板则配有 USB 和维护按钮。

连接器	用途
PWR I/O	M12 12 针：电源、数字 I/O、触发、复位
LAN	M12：千兆以太网
USB Type A	USB 3.0 外设，例如 Wi-Fi 适配器
Micro USB	仅用于恢复模式
RSC	恢复按钮，用于重新刷写固件
RST	复位按钮，重启系统

3. 连接电源和 I/O

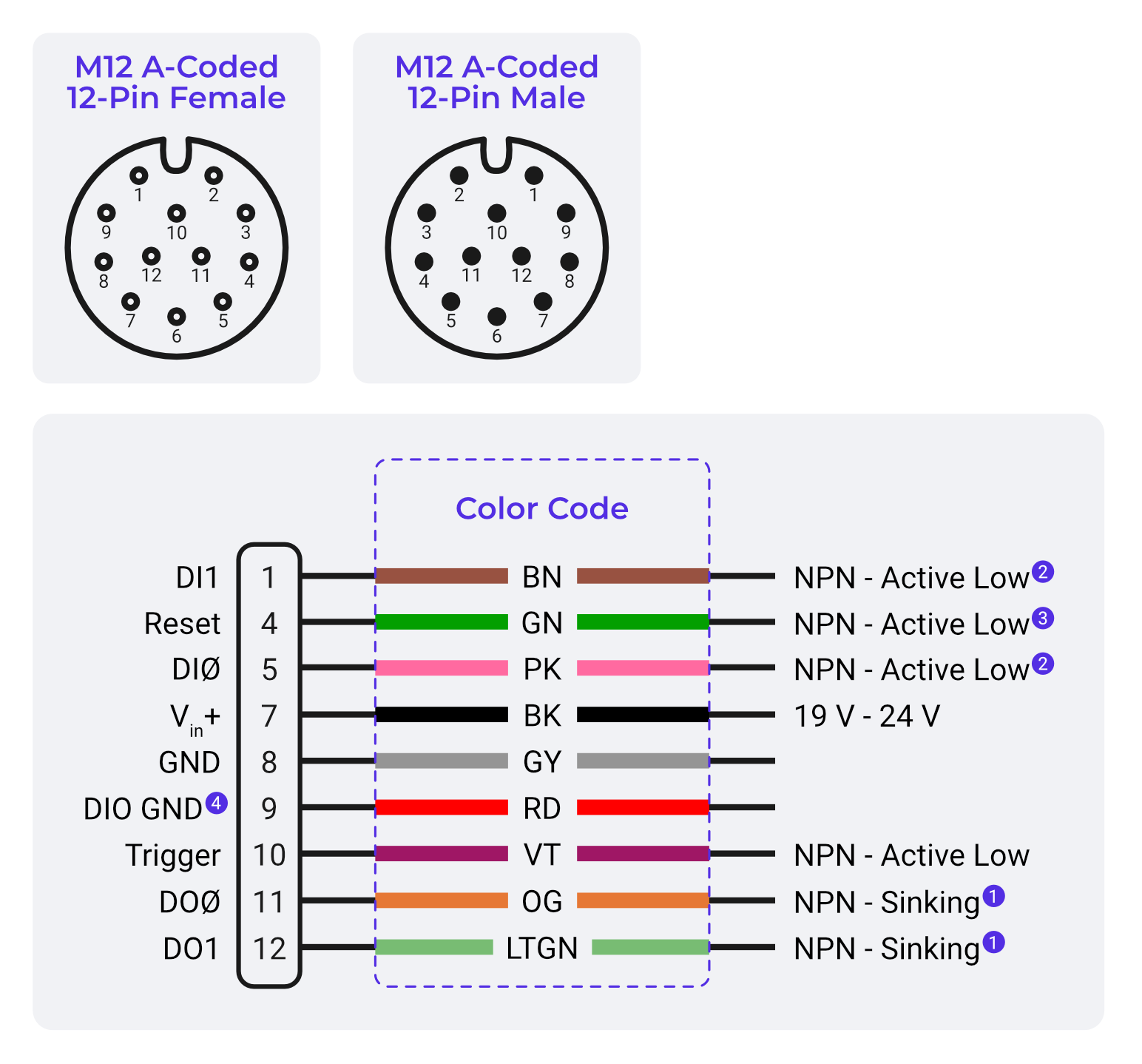

电源和 I/O 共用一个 M12 A 编码 12 针连接器。在飞线电缆上，每个信号都有自己的颜色：

针脚	线色	信号	连接至
7	黑色 (BK)	Vin+	+24 VDC。 必需
8	灰色 (GY)	GND	0 V。 必需
9	红色 (RD)	DIO GND	触发、输入和输出的 0 V 参考
10	紫色 (VT)	Trigger	您的触发传感器，NPN 低电平有效
5	粉色 (PK)	DI0	数字输入 0，NPN 低电平有效
1	棕色 (BN)	DI1	数字输入 1，NPN 低电平有效
11	橙色 (OG)	DO0	数字输出 0，NPN 吸入型
12	浅绿色 (LTGN)	DO1 / Strobe	第二路数字输出，或外部光源的频闪输出
4	绿色 (GN)	Reset	拉低以复位相机

仅黑色和灰色线用于为相机供电。其他线只需在您使用相应信号时连接，并将未使用的线芯做好绝缘处理，以免发生短路。

此电缆上黑色为正极

黑色 (BK) 是 +24 V，灰色 (GY) 是 0 V，与大多数人从一般电气工作中带来的惯例相反。在通电之前，请对照此表检查每根线芯。

使用额定功率至少 24 W 的 19–24 VDC 稳压电源。完整的针脚分配、线色、输入输出电路和电气限制请参见**Pinouts**页面，该页面提供了一个选择器，列出您所连接设备的每根线芯。

更倾向于使用单根电缆？OV Spark 还可通过 Overview 适配器从 802.3af 或 802.3at 端口以**以太网供电**方式运行。

4. 确认状态 LED 指示灯

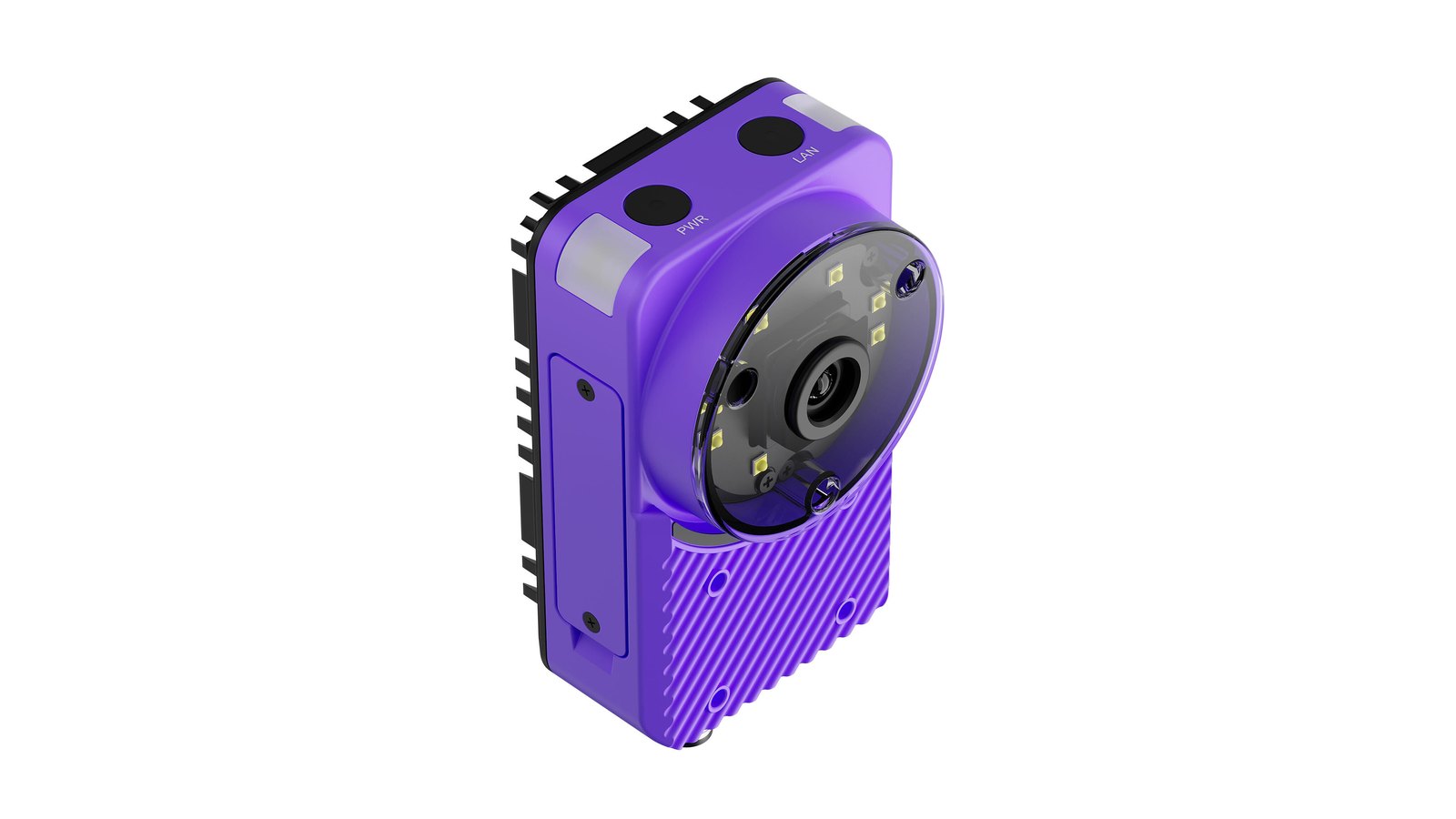

PWR 和 LAN 指示灯位于顶面，在两个角部灯条之间。M12 连接器位于相对的底面。

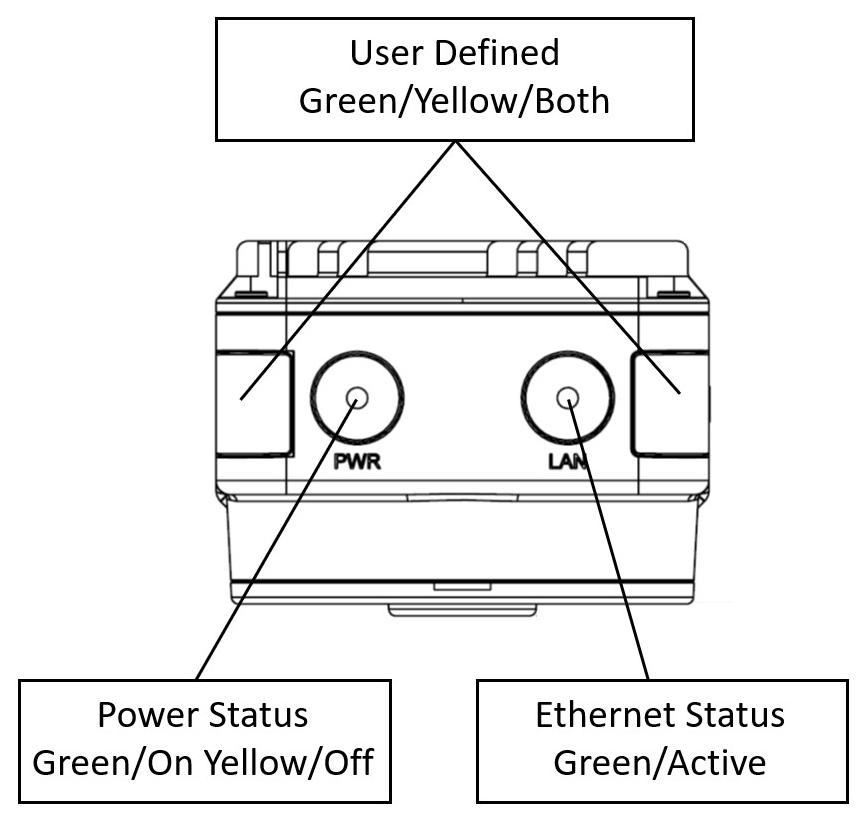

LED	状态	含义
PWR	绿色	已通电并运行
PWR	黄色	已通电但关闭或正在启动
LAN	绿色	以太网链路活动
角部指示灯	绿色 / 黄色 / 两者	用户自定义，可按程序配置

您可以在 System Settings → General → Indicator LED 中设置角部指示灯显示的内容：设备状态或检测结果。

完全没有灯亮？

如果两个 LED 都未亮起，请先检查引脚 7 和 8 处的供电，然后再怀疑相机本身。在浪涌电流下电压下降的电源会导致相机无法启动，且始终不显示任何灯光。

5. CAD 模型与 2D 图纸

Overview 为相机及三个安装支架分别提供了 3D 模型 (STEP) 和 2D 尺寸图纸 (PDF)。可利用它们在切割任何金属件之前设计安装件、检查间隙并确认视野。

下载 CAD 需要桌面端

3D CAD 模型 (.STEP) 可在桌面计算机上查看时下载。这些文件需要 CAD 软件才能打开。

相机

文件	格式	大小	说明
OV Spark 相机	STEP	22 MB	完整相机装配体，含 M12 连接器尺寸为 73 x 134 x 53 mm

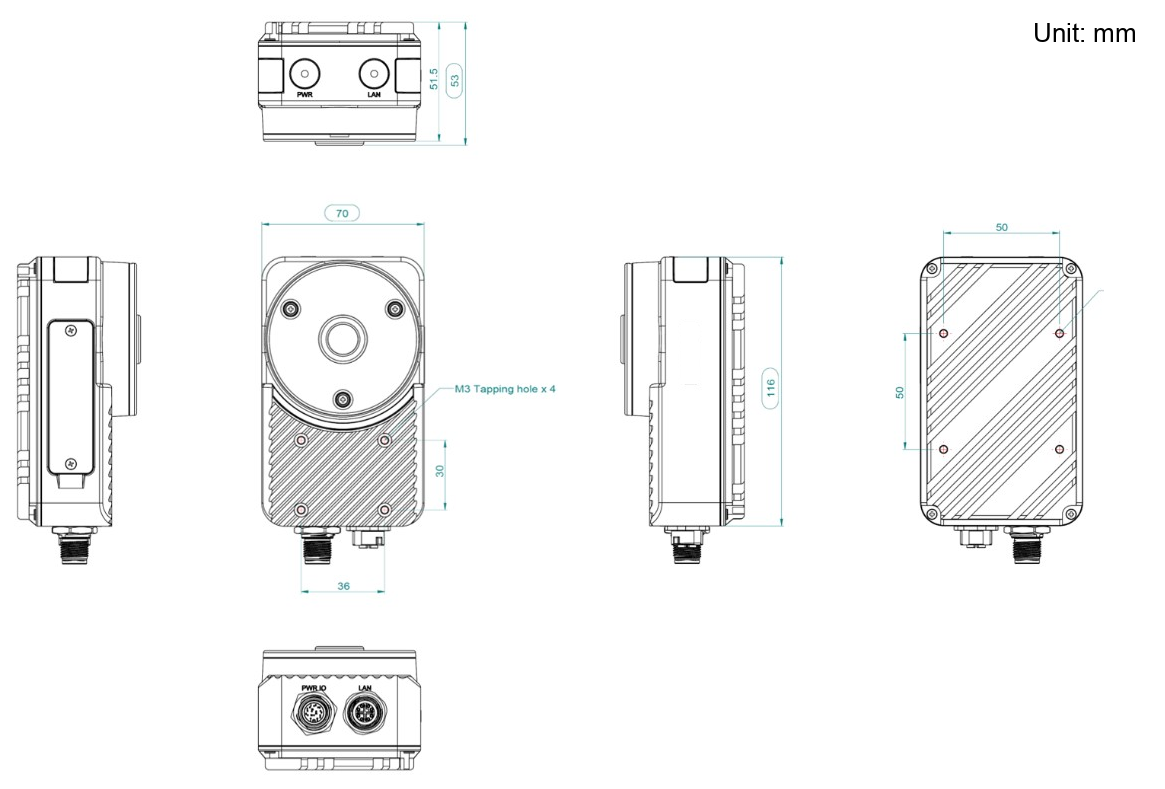

OV Spark 相机图纸	PDF	74 KB	尺寸图纸，六视图，单位为毫米

请检查连接器，而不仅仅是机身

机身尺寸为 70 x 116 x 53 mm，但模型包含底面的 M12 连接器，这使相机高度从 116 mm 增加到约 134 mm（在未连接任何电缆之前）。请在下方为连接器本体和电缆弯曲半径预留空间。

这是一个详细模型

相机模型是完整装配体，因此文件较大，打开可能较慢。如果您的 CAD 软件提供简化或包络表示，请在布局工作中使用该表示。

选择哪个支架？

支架	将相机安装到	调节方式
支架 1，适配板	平面或机架	法兰上的腰形孔
支架 2，可调支座	平面，相机离开表面安装	高度和倾角
支架 3，杆夹	12 mm 杆或立柱	沿杆的位置和倾角

支架 1：转接板

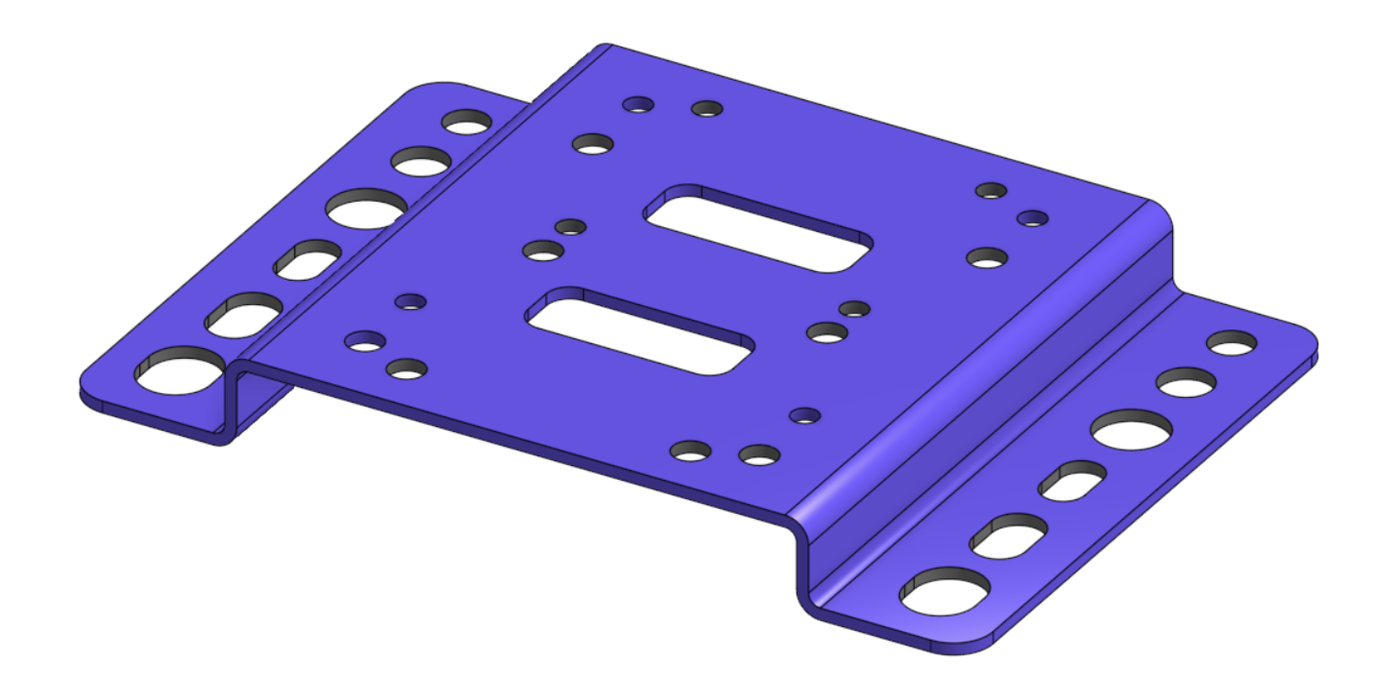

单件阶梯板，115 x 80 mm，阶梯高度 12 mm，材质为 1.5 mm 201 不锈钢。

• 中部设有两种 OV Spark M3 孔位的过孔：后端面 50 x 50 mm，前端面 36 x 30 mm，相机可按任一方向固定
• 翻边设有 Ø5.5、Ø6.6 和 Ø9 mm 的孔与长槽，适用于 M5、M6 或 M8 紧固件连接到您的框架
• 单件结构，不含硬件。使用四颗 M3 螺钉固定相机

文件	格式
支架 1 模型	STEP
支架 1 图纸	PDF

支架 2：可调支座

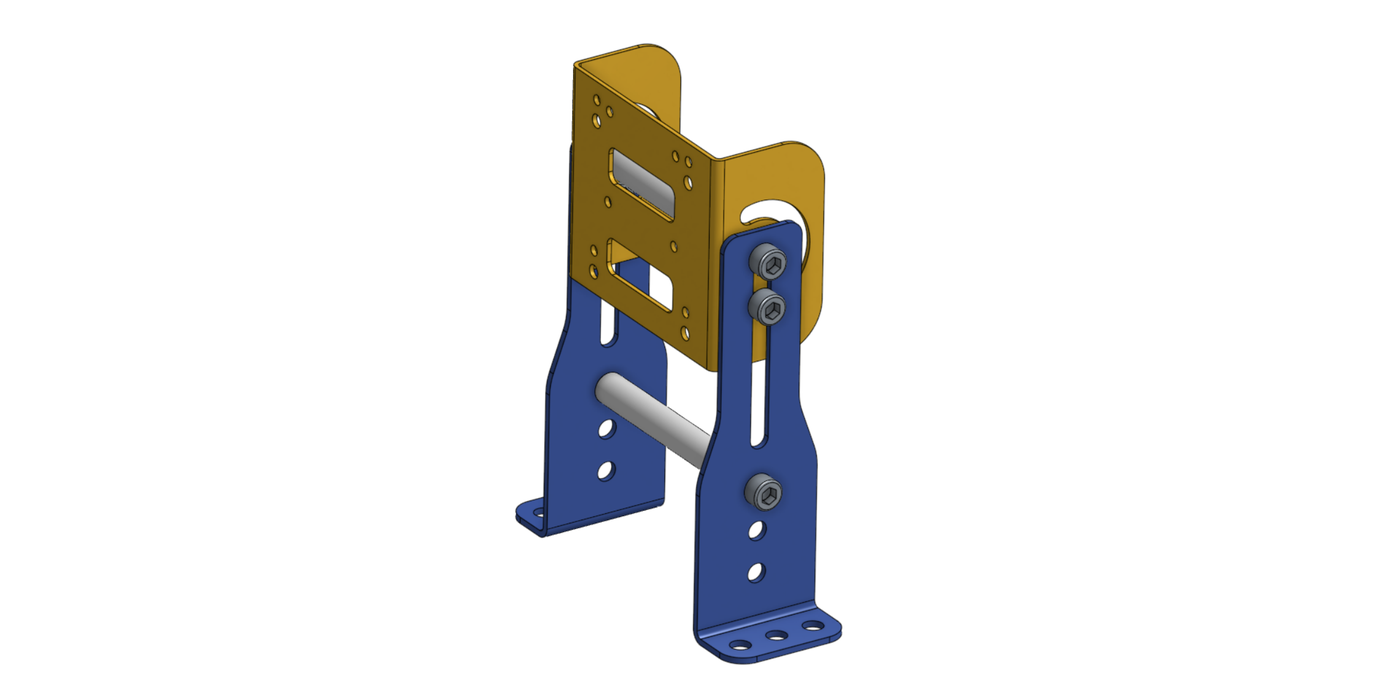

C 形相机板承载于两条钣金立柱之间，由两根不锈钢连杆连接。整体尺寸 157.5 x 125 mm。

• 沿立柱长槽滑动相机板来设置高度
• 拧紧前在弧形槽上旋转相机板来设置倾角
• 底脚设有 Ø6.6 mm 孔，适用于 M6 紧固件

序号	零件	数量	描述
1	BracketC	1	C 形相机板
2	Leg132-60	2	钣金立柱
3	rod-10-80-m6	2	Ø10 x 80 mm 304 不锈钢连杆，两端 M6 螺纹
4	内六角圆柱头螺钉 M6 x 1.0 x 12	6
5	六角法兰螺母 M6 x 1.0	2

文件	格式
支架 2 组件	STEP
支架 2 图纸	PDF
连杆图纸	PDF

支架 3：杆夹

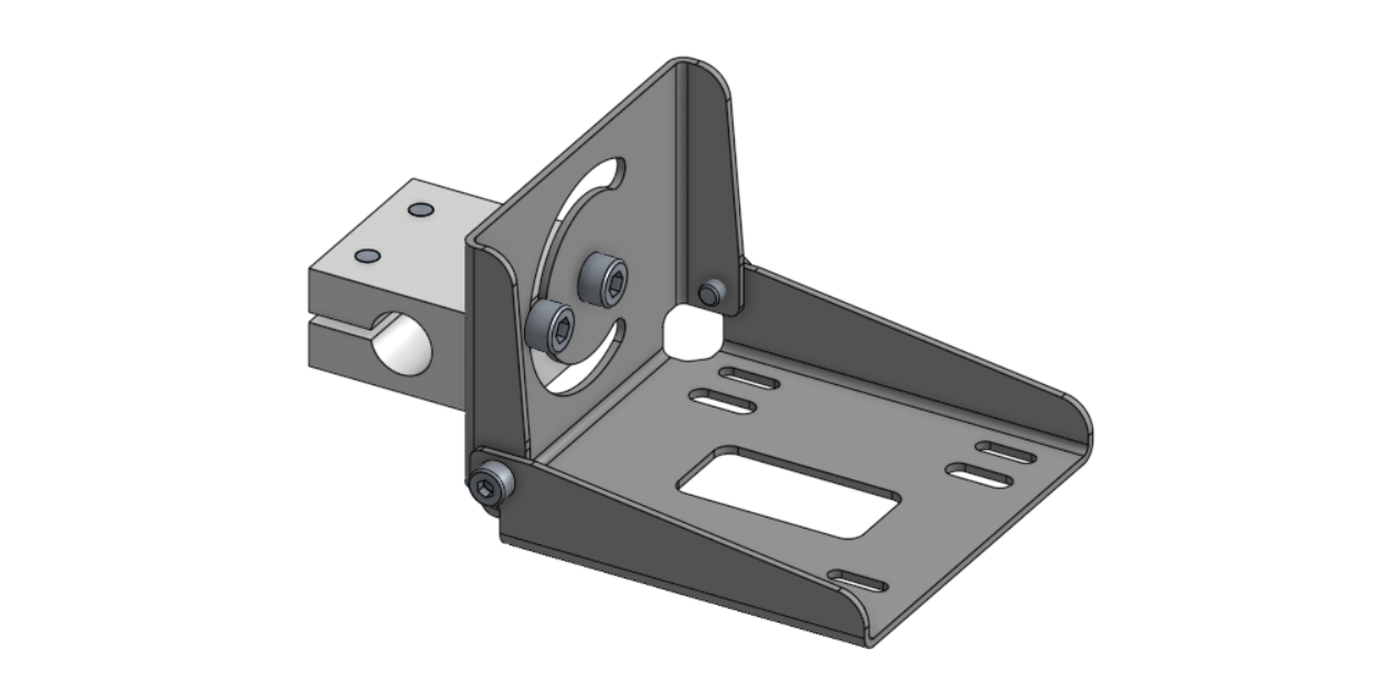

L 形相机板安装在带 Ø12 mm H7 内孔的开合夹块上，用于安装在 12 mm 杆或立柱上。整体尺寸 118 x 85 x 56 mm。

• 沿杆滑动夹块以设置位置，然后拧紧夹块螺钉
• 在立板的弧形槽上旋转相机板来设置倾角

序号	零件	数量	描述
1	BracketL-M4	1	L 形相机板
2	CLHAM12	1	夹块，12 mm 内孔
3	内六角圆柱头螺钉 M5 x 0.8 x 12	2
4	内六角圆柱头螺钉 M4 x 0.7 x 6	2
5	内六角圆柱头螺钉 M5 x 0.8 x 14	2

文件	格式
支架 3 组件	STEP
支架 3 图纸	PDF

调好角度后立即锁定

支架 2 和支架 3 的倾角依靠螺钉摩擦力保持。图像调好后，彻底拧紧并标记位置。支架一旦产生位移就会改变图像，而图像改变意味着需要重新训练。参见第 1 步：成像。

6. 连接到网络

将 M12 以太网电缆接入您的交换机。然后按照 连接到界面 的说明从浏览器访问相机。

如果您要安装多个相机，或者不知道相机的地址，请使用 OV Configurator 在网络上查找它。参见 连接到界面。

安装检查清单

• 相机已牢固安装在 M3 孔位上，高度能够提供所需的视野范围
• 相机下方为两个 M12 插头及其电缆弯曲留出了足够空间
• 电源接线：pin 7 接 +24 V，pin 8 接 0 V，由稳压电源供电
• 数字 GND（pin 9）作为触发和输出的参考地
• 如使用硬件触发，触发传感器已接至 pin 10
• PWR LED 为绿色，LAN LED 为绿色
• 可通过浏览器访问相机

第 1 步，共 13 步

下一步 →连接到界面

将相机接入您的网络，并在浏览器中打开。
