Schritt 4: Beurteilung
Tools erzeugen Ergebnisse. Die Beurteilung macht daraus das eine OK oder NG, nach dem die Linie handelt. Der Simulator öffnet sich an der einen Falle, die man vor dem Produktivbetrieb verstehen sollte: Presets ändern, den Aligner umschalten und die Beurteilung beobachten.
Beurteilungssimulator
Legen Sie fest, was jedes Werkzeug erkannt hat, erstellen Sie die Regeln und sehen Sie die Beurteilung, zu der die Kamera kommen würde.
Wenn die Ausrichtung fehlschlägt, wird jedes nachfolgende Werkzeug übersprungen statt ausgeführt. Werkzeuge, die ihr nicht folgen, laufen wie gewohnt.
- Für die meisten Rezepte: Require all inspection tools to pass drücken, speichern, fertig
- Regeln werden mit UND verknüpft; die Reihenfolge spielt keine Rolle
- Eine all-Regel lässt übersprungene Tools stillschweigend außen vor. Verwenden Sie must run and pass für jede Prüfung, die niemals übersprungen werden darf
- Tool-Beteiligung zeigt, welche Tools tatsächlich über die Beurteilung entscheiden
Die Beurteilung ist auf der Rezept-Ebene angesiedelt und nicht in den Tools, sodass es genau eine Stelle gibt, die über die Beurteilung entscheidet, und genau eine Stelle, an der man nachsieht, wenn eine Beurteilung überrascht.
Vom leeren Zustand starten

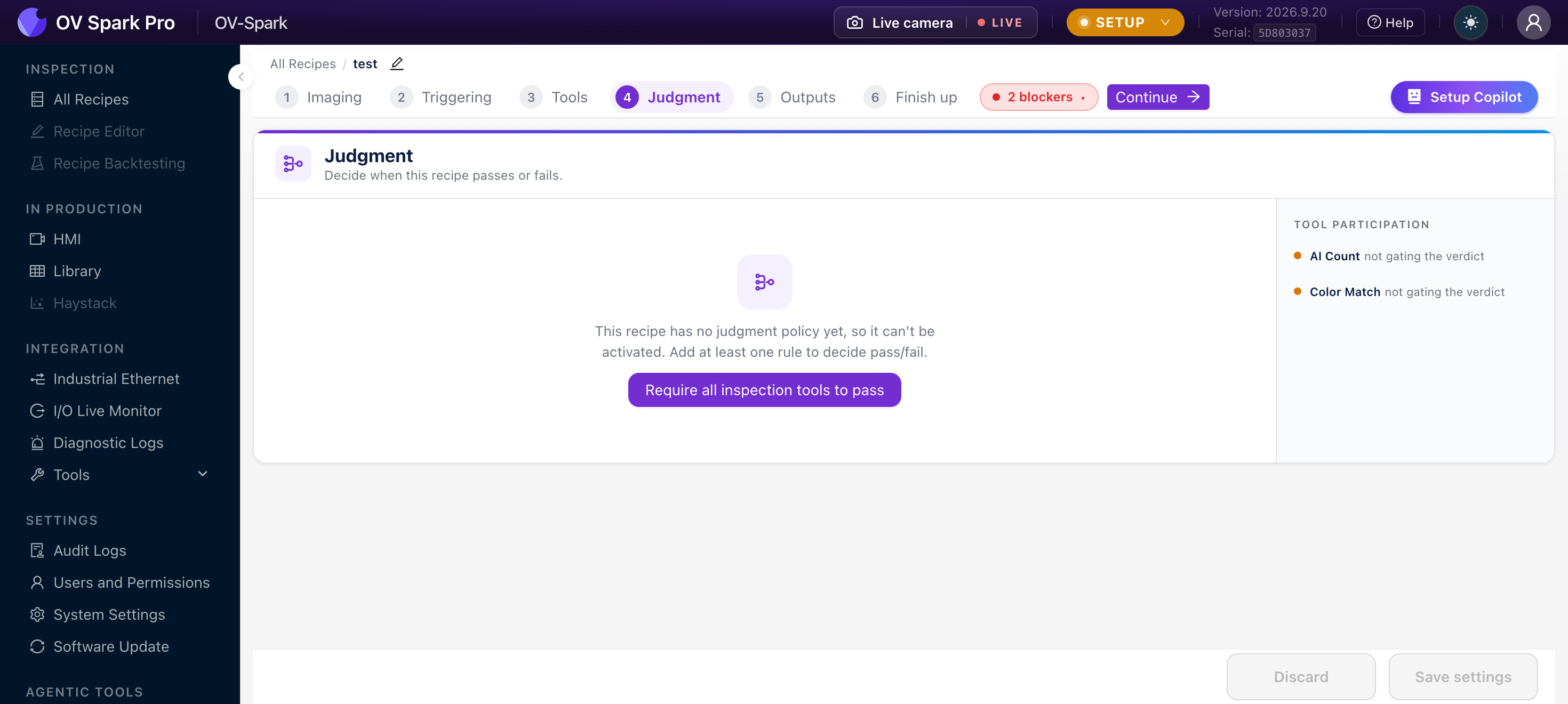

Ein neues Rezept hat keine Policy, und die Kamera macht deutlich, was das bedeutet:
Dieses Rezept hat noch keine Beurteilungs-Policy, daher kann es nicht aktiviert werden. Fügen Sie mindestens eine Regel hinzu, um OK/NG zu entscheiden.
Es gibt eine Schaltfläche, und für die meisten Rezepte ist sie die richtige Antwort:

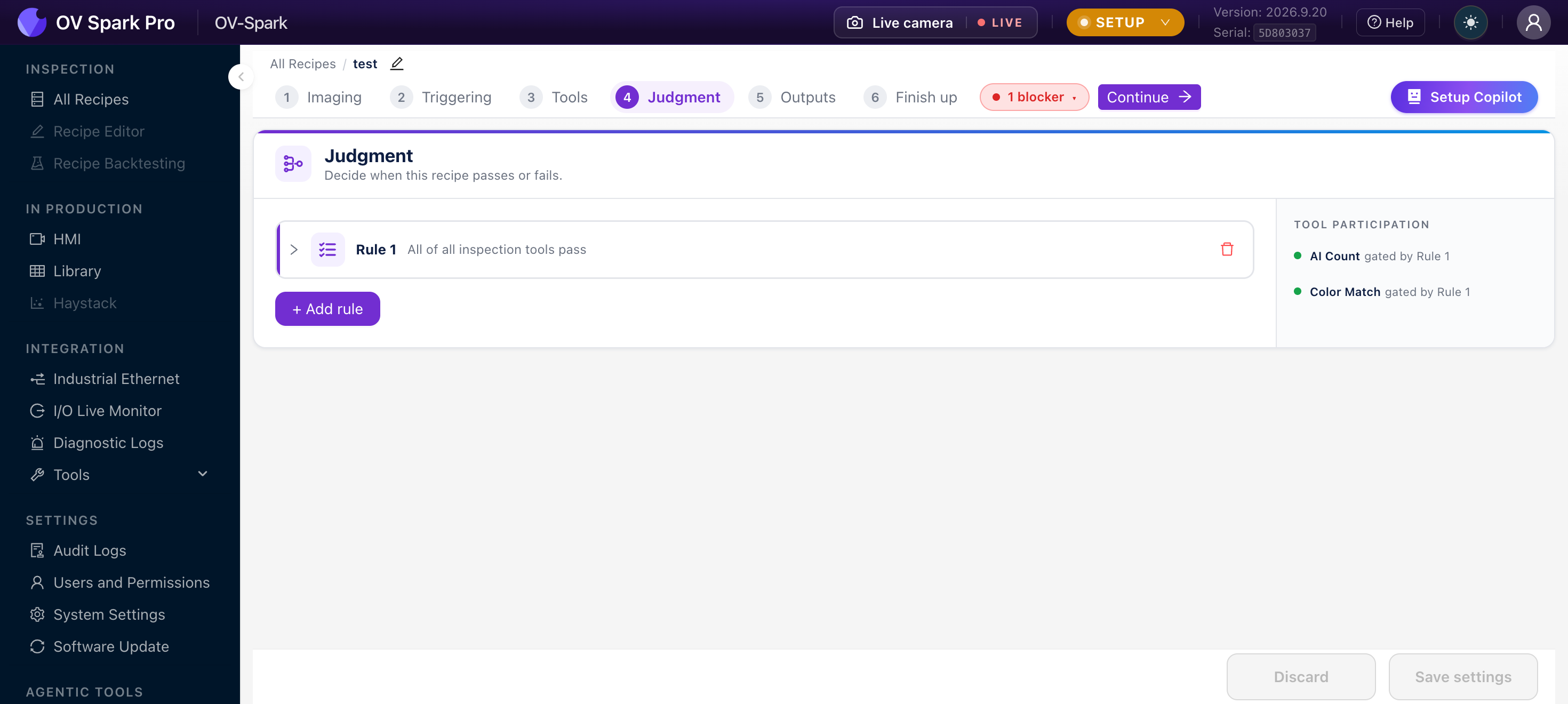

Require all inspection tools to pass erstellt eine einzige Regel, die jedes Tool abdeckt – jetzt und zukünftig. Klicken Sie darauf, klicken Sie auf Save settings, und das Rezept ist aktivierbar. Das ist die ganze Arbeit für eine unkomplizierte Prüfung.
Suchen Sie nicht nach weiteren Einstellungen, nur weil der Bildschirm zu einfach aussieht. Eine einzige "all tools must pass"-Regel ist die korrekte Policy für die meisten Prüfungen. Fügen Sie Komplexität nur hinzu, wenn Sie einen konkreten Grund aus der folgenden Liste haben.
Wie eine Regel zu lesen ist

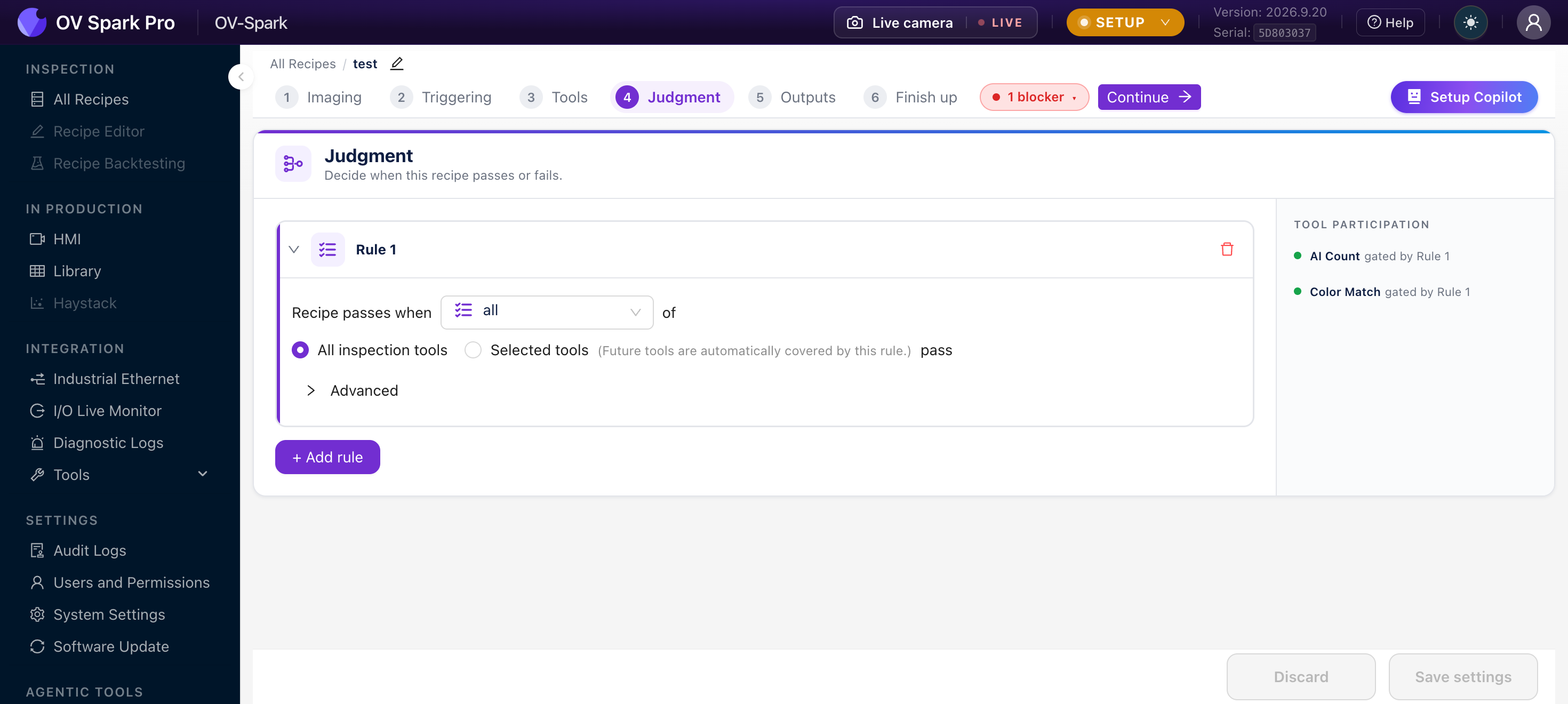

Klappen Sie eine Regel auf, und sie ist ein Satz, den Sie ausfüllen:
Recipe passes when
[all]of(•) All inspection tools ( ) Selected toolspass
Drei Entscheidungen: die Art der Regel, der Umfang der Tools, die sie abdeckt, und was mit Tools passiert, die nicht ausgeführt werden konnten.
Die vier Regelarten
| Art | Liest sich als | Verwenden, wenn |
|---|---|---|
| all | All of {scope} pass | Die normale Wahl. Jedes Tool im Umfang muss OK sein |
| any | Any of {scope} passes | Redundante oder alternative Prüfungen, bei denen ein gutes Ergebnis genügt |
| at least | At least N of {scope} pass | N-von-M-Stichproben, z. B. mindestens 3 von 4 Schrauben erkannt |
| must run and pass | These tools must run and pass | Sicherheitskritische Prüfungen, bei denen "das Tool wurde nicht ausgeführt" selbst ein Fehler sein muss |
Dies ist die eine konzeptionelle Falle im gesamten Schritt, und sie schlägt nur im Produktivbetrieb zu.
Wenn ein Tool gar kein Ergebnis liefert, meist weil die Ausrichtung fehlgeschlagen ist und das Tool übersprungen wurde:
- Eine all-Regel ist leer wahr über dieses Tool. Die Regel geht durch.
- Eine must run and pass-Regel schlägt fehl.
Ein Rezept, das ausschließlich auf all-Regeln aufgebaut ist, kann also ein Teil durchlassen, das nie tatsächlich geprüft wurde. Wenn eine bestimmte Prüfung niemals stillschweigend übersprungen werden darf, fügen Sie eine zweite Regel der Art must run and pass hinzu, die sie benennt.
Geltungsbereich: welche Tools von der Regel erfasst werden
Alle Prüftools ist die Standardeinstellung und enthält einen beachtenswerten Hinweis:
(Künftige Tools werden automatisch von dieser Regel erfasst.)
Das ist meistens, was Sie möchten. Fügen Sie nächsten Monat in Schritt 3 ein Tool hinzu, und es wird automatisch einbezogen, ohne dass Sie daran denken müssen.
Ausgewählte Tools schränkt die Regel auf eine von Ihnen ausgewählte Liste ein. Verwenden Sie dies, wenn ein Tool informativ sein soll und nicht die Beurteilung beeinflussen soll.
Sobald eine Regel bestimmte Tools benennt, werden später hinzugefügte Tools nicht von ihr erfasst. Das ist der Kompromiss dafür, dass Sie heute ein Tool ausschließen können.
Zwei Dinge, die die Auswahl nicht anbietet:
- Aligner erscheinen hier nie. Sie werden ausschließlich vom Block „Part detection" weiter unten auf der Seite gesteuert.
- Deaktivierte Tools werden weiterhin angezeigt, mit dem Hinweis „deaktiviert", damit Sie sehen können, was eine Regel abdecken würde, wenn sie wieder aktiviert würde.
Tool-Beteiligung
Die Leiste auf der rechten Seite beantwortet die Frage, mit der Benutzer tatsächlich kommen: Ich habe ein Tool hinzugefügt, warum beeinflusst es das Ergebnis nicht?
Jedes Tool wird entweder mit durch Regel 1 gesteuert (oder mehrere Regeln) oder beeinflusst die Beurteilung nicht aufgeführt.
Ein Tool außerhalb aller Regeln wird dennoch ausgeführt, zeichnet weiterhin sein eigenes Pass oder Fail in der Library auf und meldet weiterhin über sein eigenes SPS-Bit. Es hat lediglich keinen Einfluss darauf, ob das Rezept besteht.
Dies ist eine legitime Konfiguration für eine Messung, die Sie protokollieren, aber nicht erzwingen möchten. Es ist auch ein häufiger Zufall, weshalb die Kamera dies offen anzeigt.
Mehrere Regeln
Sie können so viele Regeln hinzufügen, wie Sie möchten. Sie werden mit UND kombiniert: Jede Regel muss zutreffen, damit das Rezept besteht. Sobald Sie zwei oder mehr haben, weist die Kamera in einem Banner über der Liste darauf hin.
Regeln werden nach Position nummeriert, aber die Reihenfolge hat keinen Einfluss auf die Beurteilung und es gibt kein Steuerelement zum Umsortieren. Suchen Sie nicht danach.
Ein ausgearbeitetes Beispiel für ein Rezept mit einer Barcode-Lesung, einem Klassifikator und einer rein informativen Sichtprüfung:
| Regel | Art | Geltungsbereich | Warum |
|---|---|---|---|
| Regel 1 | alle | Ausgewählt: Barcode, Klassifikator | Beide eigentlichen Prüfungen müssen bestehen |
| Regel 2 | muss laufen und bestehen | Barcode | Eine fehlende Barcode-Lesung muss zum Fehlschlag führen, nicht übersprungen werden |
Das Sichtprüfungs-Tool erscheint in der Leiste als beeinflusst die Beurteilung nicht, wird weiterhin protokolliert und ist weiterhin in der Library sichtbar.

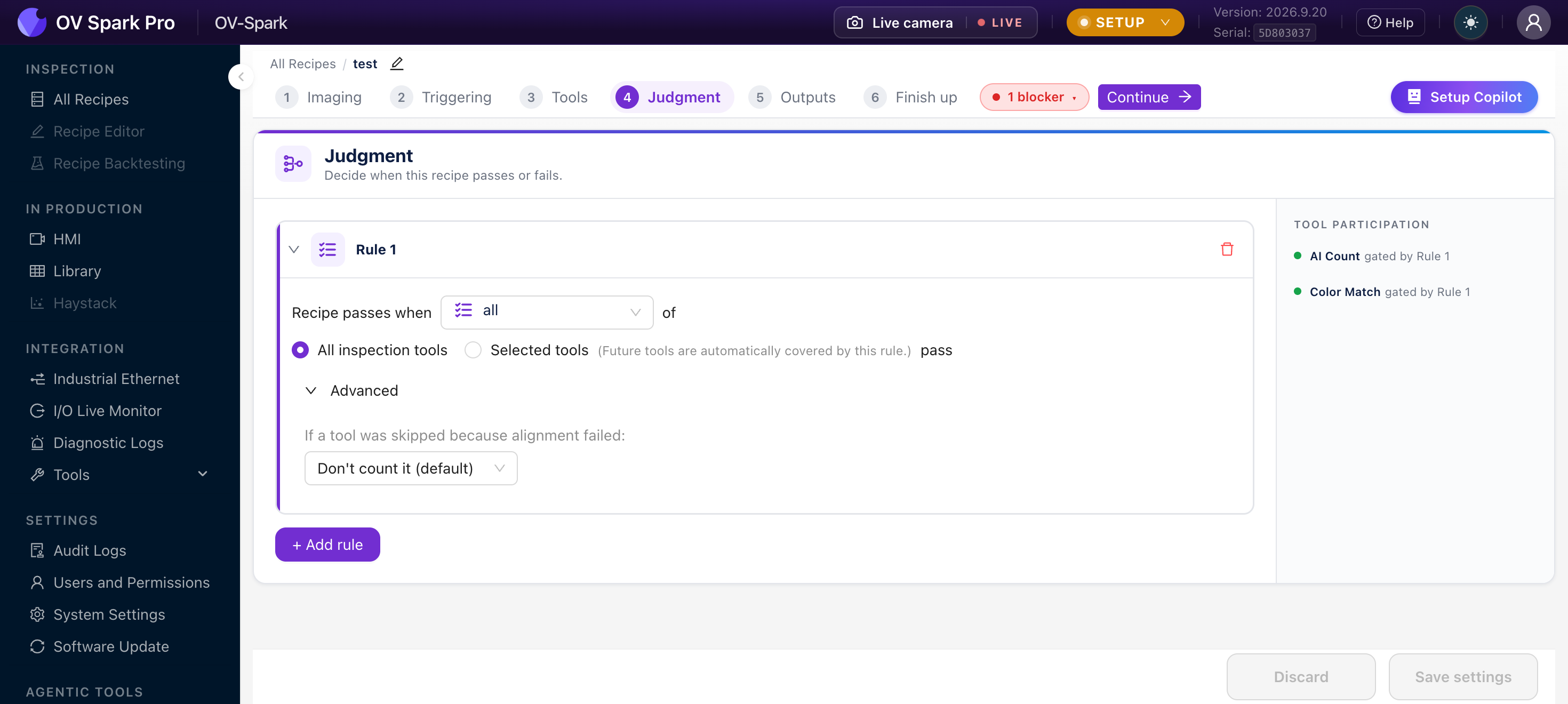

Erweitert: Tools, die nicht ausgeführt werden konnten
Jede Regel verfügt über einen eingeklappten Bereich Erweitert mit einer Einstellung:
Wenn ein Tool übersprungen wurde, weil die Ausrichtung fehlgeschlagen ist:
| Option | Wirkung |
|---|---|
| Nicht zählen (Standard) | Das Tool wird vollständig aus dieser Regel entfernt, einschließlich aus dem Nenner einer „mindestens N"-Regel |
| Als Fail zählen | Das übersprungene Tool trägt ein Fail bei |
| Als Pass zählen | Das übersprungene Tool trägt ein Pass bei |
Die Bezeichnung erwähnt die Ausrichtung, aber diese Einstellung regelt auch ein Tool, das ausgeführt wurde und keine Entscheidung treffen konnte, zum Beispiel ein Tool, das sein Referenzmerkmal nicht finden konnte. Beides landet im selben Topf.
Diese Einstellung rettet keine muss laufen und bestehen-Regel. Bei dieser Art führt ein Tool, das nicht gelaufen ist, unabhängig von Ihrer Auswahl hier zum Fehlschlag – was der eigentliche Sinn dieser Art ist.
Teileerkennung: Wenn der Aligner nichts findet
Dieser Block erscheint nur, wenn das Rezept ein Alignment-Tool enthält.
Soll die Prüfung fehlschlagen, wenn ein Alignment-Tool sein Teil nicht findet?
Mit einem Aligner haben Sie zwei Optionen:
| Option | Verhalten |
|---|---|
| Nie (Standard) | Tools hinter dem Aligner werden übersprungen, und die Prüfung wird durch das entschieden, was ausgeführt wurde. Wenn nichts ausgeführt werden konnte, zählt die Aufnahme weder als OK noch als NG |
| Immer | Das Alignment-Tool muss sein Teil finden, sonst schlägt die Prüfung fehl |
Mit zwei oder mehr Alignern teilt sich die zweite Option auf:
| Option | Verhalten |
|---|---|
| Nur wenn gar kein Teil gefunden wird | Es genügt, wenn ein Aligner sein Teil findet, um zu prüfen |
| Wenn eines dieser Alignment-Tools sein Teil nicht findet | Markieren Sie die Aligner, die tragend sind. Ein Fehlschlag bei einem der markierten führt zum NG |
Wählen Sie etwas anderes als Nie, wird der Regelliste eine schreibgeschützte Karte mit der Bezeichnung Teil muss gefunden werden hinzugefügt. Sie ändern dies über die Optionsfelder, nicht über die Karte.
Das führt oft zu Verwirrung. Bei Nie führt ein Fehlschlag für sich allein nicht zum NG der Prüfung, aber die Aufnahme ist weiterhin OK oder NG basierend auf den Tools, die ausgeführt wurden.
Davon getrennt gilt: Wenn ein Rezept Prüfwerkzeuge enthält und jedes einzelne übersprungen wurde, wird die Aufnahme als NG gewertet und unter Nicht geprüft eingeordnet, was aus Ihrer Ausbeute herausgehalten wird.
Der Unterschied ist wirtschaftlich relevant: Bei Nie landet eine leere Aufnahmevorrichtung in "Nicht geprüft" und beeinträchtigt die Ausbeute nicht. Bei Nur wenn gar kein Teil gefunden wird ist dasselbe Bild ein normaler NG und zählt gegen die Ausbeute.
Warnungen, die die Kamera anzeigt
Diese verhindern das Speichern nicht, aber alle drei sollten Sie beachten.
Jedes Tool in dieser Regel ist deaktiviert, daher wird die Regel übersprungen. Der gefährlichste Zustand auf der Seite: Die Regel liest sich wie ein Filter und filtert nichts. Die Kamera überspringt sie vollständig, und sie gilt kommentarlos als bestanden.
Ein benanntes Tool ist deaktiviert. Unter einer Regel muss laufen und bestehen führt das zum NG; unter alle oder beliebige wird es ignoriert.
Nur N passende Tools, daher kann diese Regel heute nie bestehen. Eine "mindestens N"-Regel, bei der N die Anzahl der Tools im Geltungsbereich übersteigt. Es handelt sich eher um eine Warnung als um einen Fehler, da ein Geltungsbereich mit allen Tools später neue Tools hinzubekommen kann.
Fehler, die das Speichern verhindern
| Meldung | Ursache |
|---|---|
| Mindestens ein Tool auswählen | "Ausgewählte Tools" gewählt, aber nichts markiert |
| Mindestens ein Tool auswählen, das laufen und bestehen muss | Eine Regel "muss laufen und bestehen" mit leerer Liste |
| Verweist auf ein Tool, das nicht mehr existiert | Ein Tool in der Regel wurde in Schritt 3 gelöscht |
| Muss mindestens 1 sein | Eine "mindestens N"-Regel mit N unter 1 |
| Mindestens ein Alignment-Tool auswählen | Der letzte Aligner wurde in der Teileerkennung abgewählt |
Dinge, die Sie später überraschen werden
Löschen Sie ein Tool in Schritt 3, entfernt die Kamera es aus jeder Regel, die es namentlich nannte. Wenn dadurch der explizite Geltungsbereich einer Regel leer wird, wird die gesamte Regel verworfen, da ein leerer Geltungsbereich sonst stillschweigend "alle Tools" bedeuten würde.
Eine Regel kann daher nach einer Änderung, die Sie auf einer anderen Seite vorgenommen haben, von dieser Seite verschwinden. Überprüfen Sie die Beurteilung nach dem Löschen eines Tools erneut.
Die Beurteilung wird nur gespeichert, wenn Sie Einstellungen speichern drücken. Wenn Sie die Seite mit nicht gespeicherten Änderungen verlassen, werden Sie zuerst gefragt. Verwerfen erfolgt sofort und wird nicht bestätigt.
Eine Regel, die von neuerer Firmware als der Oberfläche geschrieben wurde, wird schreibgeschützt dargestellt, mit einem Hinweis, dass sie hier nicht bearbeitet werden kann. Beim Speichern über diesen Bildschirm bleibt sie erhalten, statt verworfen zu werden.
