HMI (Màn Hình Vận Hành)
HMI là màn hình mà người vận hành thực sự theo dõi. Đây là một lưới widget có thể cấu hình, hiển thị luồng hình ảnh trực tiếp, kết quả judgment, số lượng đang chạy và kết quả gần đây, có kích thước lấp đầy một màn hình tại ô sản xuất.

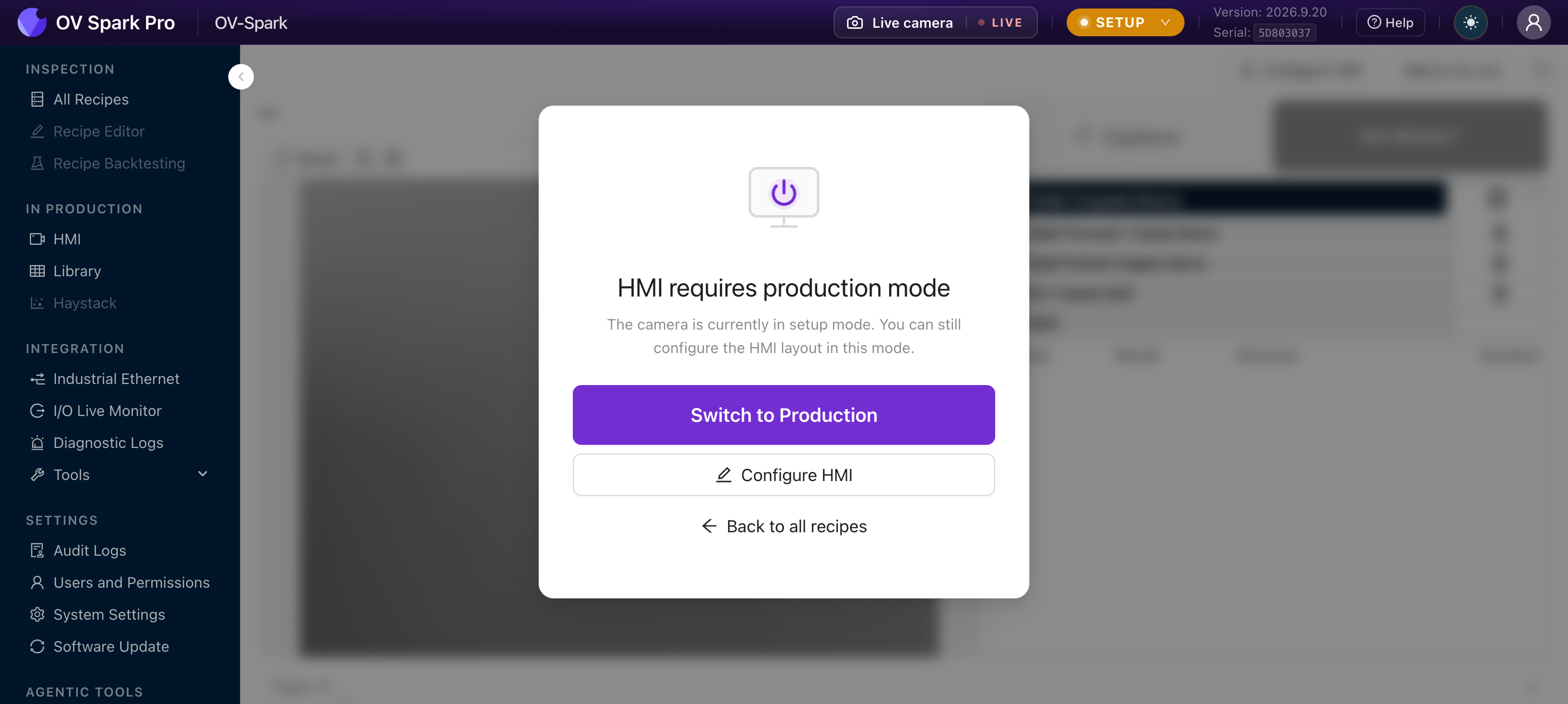

Trong Setup, trang bị làm mờ với thông báo HMI requires production mode. Bạn vẫn có thể xây dựng và lưu bố cục trong Setup, đây là cách hợp lý để chuẩn bị một màn hình trước khi ca làm việc bắt đầu.
Xây dựng màn hình
Configure HMI mở trình chỉnh sửa. Phần tiêu đề cho bạn biết bạn đang làm việc với gì, chẳng hạn như 7 widgets · 32 x 20 grid, và canvas trở thành một lưới snap để bạn kéo các ô xung quanh.
| Điều khiển | Chức năng |
|---|---|
| Add widget | Đặt một ô mới |
| Apply preset | Bắt đầu từ bố cục Classic |
| Compact | Dồn các ô lên trên, loại bỏ khoảng trống dọc |
| Clear all | Xóa trống lưới |
| Sparky | Mô tả màn hình bạn muốn và để Sparky bố trí cho bạn |
| Cancel | Hủy các thay đổi |
| Save layout | Lưu thay đổi |
Mỗi ô có ba điều khiển ở góc khi bạn đang chỉnh sửa:
| Biểu tượng | Hành động |
|---|---|
| i | Thông tin widget, giải thích ô đó hiển thị gì |
| gear | Cài đặt widget, nếu ô đó có |
| bin | Xóa widget |
Kéo một ô để di chuyển và kéo tay cầm ở góc để thay đổi kích thước. Các ô bám vào lưới, do đó bố cục được xây dựng theo cách này vẫn giữ được sự căn chỉnh khi màn hình chạy nó có kích thước khác.
Trình chỉnh sửa bố cục hoạt động ở cả hai giai đoạn, nhưng luồng hình ảnh trực tiếp chỉ chạy trong Production. Bố trí màn hình trong khi chuyển đổi, sau đó chuyển giai đoạn và để nó chạy.
Một màn hình thực tế trông như thế nào
Bố cục ở trên là một điểm khởi đầu tốt cho hầu hết các ô sản xuất và đáng để sao chép:
- Live feed chiếm nửa bên trái, đủ lớn để nhìn thấy bộ phận từ cách vài feet
- Capture và verdict ở góc trên bên phải, để mắt người vận hành đáp xuống PASS hoặc FAIL trước tiên
- Inspection Stats chạy dọc phía bên phải dưới dạng danh sách có nhãn: Total Inspections, Total Passed, Total Failed, Not Inspected, và Yield dưới dạng phần trăm
- Recent Results lấp đầy phía dưới bên phải với Time, Result, Outcome và thời lượng cho mỗi inspection, để một lần fail có thể truy vết được mà không cần rời khỏi màn hình
Cột Outcome rất hữu ích khi có vấn đề. All 2 tools passed so với AI Classification cho người vận hành biết công cụ nào đã từ chối bộ phận, đây là sự khác biệt giữa "camera đang fail các bộ phận" và "classifier cần được xem lại".
Nút Sparky cho phép bạn mô tả bố cục bằng lời thay vì kéo các ô. Nó cần cloud model được cấu hình và sẽ bị vô hiệu hóa với tooltip giải thích nếu chưa có. Xem Sparky.
Bố cục là một cài đặt thiết bị. Thay đổi nó sẽ thay đổi những gì mọi người vận hành trên mọi màn hình nhìn thấy. Nếu người khác chỉnh sửa trong khi bạn đang làm việc, bạn sẽ nhận được xung đột Layout changed elsewhere với tùy chọn tải lại.
Các widget
| Widget | Hiển thị gì |
|---|---|
| Live Camera Feed | Hình ảnh đang chạy, có chú thích hoặc sạch |
| Verdict | PASS, FAIL hoặc NO RESULT cỡ lớn |
| Inspection Stats | Tổng số, yield, thời gian inspection trung bình |
| Recent Results | Vài kết quả verdict gần nhất |
| Filmstrip | Hình thu nhỏ của các capture gần đây |
| Pareto | Lỗi nào chiếm ưu thế |
| Capture Metadata | Chi tiết của capture hiện tại |
| System Info | Danh tính và trạng thái camera |
| Recipe Name | Recipe nào đang chạy |
| Date & Time | Đồng hồ |
| Custom Text | Nhãn tùy chỉnh của bạn, chẳng hạn như số ô sản xuất hoặc số dây chuyền |
| Capture | Nút trigger thủ công, chỉ trong Production |
Nên đặt gì trên màn hình vận hành
Hãy giữ nó ở mức những gì ai đó có thể đọc nhanh từ cách vài feet, trong khi đang làm việc gì đó khác bằng tay.
Mặc định tốt là Live Camera Feed, Verdict, Inspection Stats và Pareto. Luồng hình ảnh và verdict trả lời điều gì vừa xảy ra, thống kê trả lời ca làm việc đang diễn ra như thế nào, và Pareto trả lời chúng ta nên sửa gì trước.
"Camera cứ fail các bộ phận" là điều khó hành động. Một biểu đồ Pareto cho thấy 70% lỗi đến từ một công cụ trên một region là công việc bạn có thể giao cho ai đó.
Thống kê
Ô Inspection Stats báo cáo Total Inspections, Total Passed, Total Failed, Not Inspected, Yield và Average Inspection Time.
Not Inspected đáng được giải thích cho người vận hành: nó đếm các capture trong đó mọi công cụ đều bị bỏ qua, trong thực tế điều này có nghĩa là alignment thất bại và camera từ chối đoán. Nó được cố ý loại ra khỏi con số yield, bởi vì những bộ phận đó chưa bao giờ thực sự được judgment.
Reset statistics xóa các bộ đếm và yêu cầu xác nhận. Người vận hành được phép làm điều này, phù hợp với việc reset đầu ca.
Đóng băng và bỏ đóng băng
Khung hình đóng băng ở mỗi lần inspection để người vận hành có thể thấy điều gì đã xảy ra. Return to Live sẽ bỏ đóng băng, và nó sẽ đóng băng lại ở lần inspection tiếp theo.
Lớp phủ (Overlays)
Popover Overlays điều khiển Sources, Shapes và Status overlay, và cho phép bạn chọn Annotated hoặc Clean feed.
Popover nói rõ điều này: đây là cài đặt camera, do đó nó thay đổi annotated feed trên mọi màn hình, không chỉ ô này.
Vậy là xong toàn bộ 13 bước. Camera đang kiểm tra.
Từ đây, Thư viện lưu giữ mọi ảnh chụp để khi có ai hỏi vì sao một sản phẩm bị loại, và Khắc phục sự cố là nơi đầu tiên cần tới khi dây chuyền gặp trục trặc.
