Industrial Ethernet (Tích Hợp PLC)
OV Spark giao tiếp với PLC qua EtherNet/IP hoặc PROFINET. Cả hai đều mang cùng một dữ liệu; chúng là hai cách đóng khung một process image.
Chọn giao thức

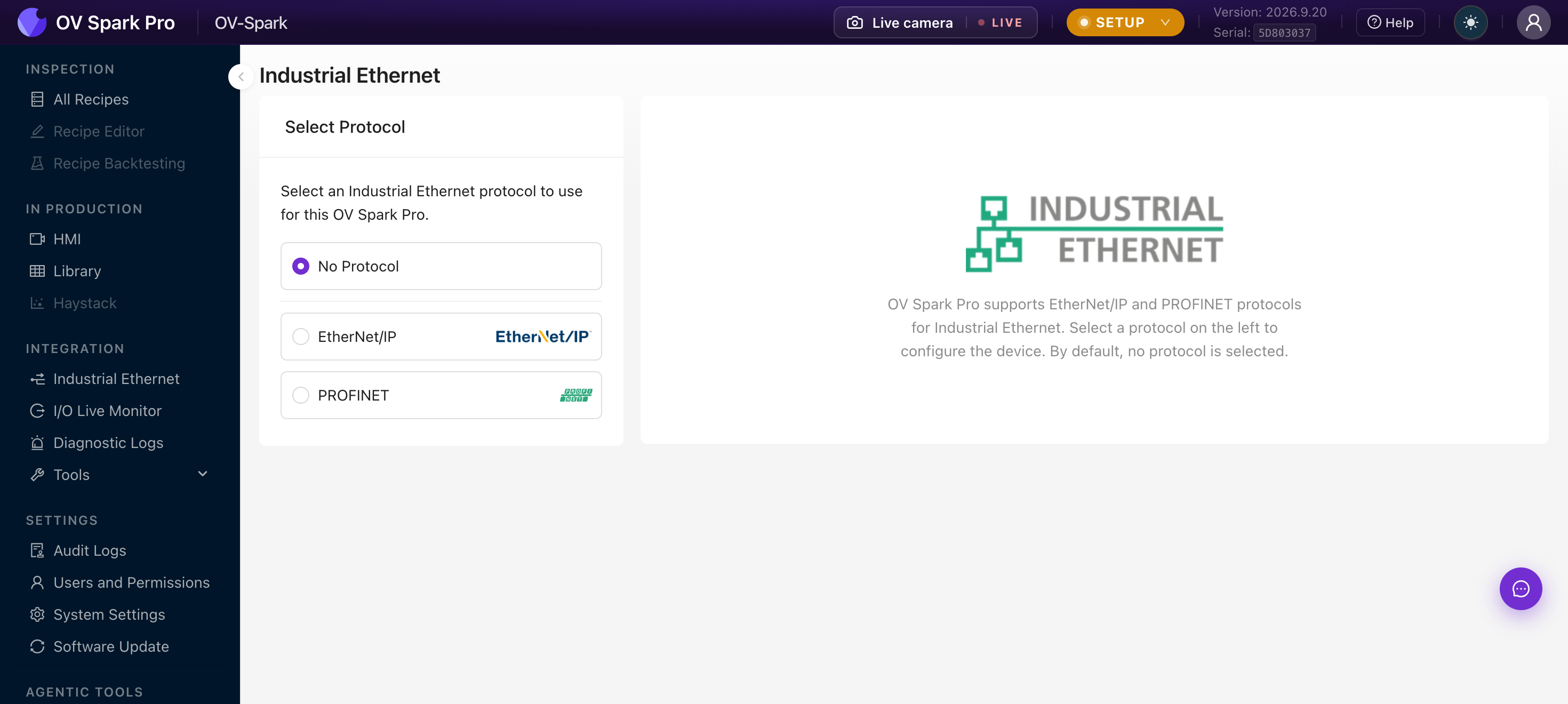

Vào Integration → Industrial Ethernet:
| Tùy chọn | Sử dụng khi |
|---|---|
| No Protocol | Mặc định. Chỉ Digital I/O, không có fieldbus |
| EtherNet/IP | Bộ điều khiển Allen-Bradley / Rockwell và các bộ điều khiển CIP khác |
| PROFINET | Siemens và các bộ điều khiển PROFINET khác |
Việc chọn giao thức sẽ thay đổi cách camera xuất hiện trên mạng, vì vậy hãy thực hiện khi dây chuyền đã dừng.
Process image
Dù bạn chọn giao thức nào, camera cũng trao đổi một process image cố định duy nhất với bộ điều khiển:
| Hướng | Kích thước |
|---|---|
| Camera đến PLC (input) | 500 bytes |
| PLC đến camera (output) | 496 bytes |
Trên EtherNet/IP, đây là một cặp assembly. Trên PROFINET, cùng những byte này được chia thành các module. Nội dung giống hệt nhau theo cả hai cách, vì vậy một recipe được phát triển cho một giao thức sẽ hoạt động tương tự trên giao thức kia.
Bố cục byte và bit được tạo ra từ một nguồn duy nhất cùng với firmware, và nó thay đổi theo phiên bản firmware. Hãy import file EDS (EtherNet/IP) hoặc GSDML (PROFINET) tương ứng với firmware của camera và để phần mềm PLC bố trí các tag. Việc chép tay các offset là cách khiến hệ thống đọc sai word sau khi cập nhật.
Liên hệ support@overview.ai để có file EDS, GSDML, hoặc ladder logic mẫu cho phiên bản firmware của bạn.
Thiết lập EtherNet/IP
- Trong Integration → Industrial Ethernet, chọn EtherNet/IP và áp dụng
- Import file EDS cho firmware của bạn vào phần mềm PLC, ví dụ Studio 5000 qua Tools → EDS Hardware Installation Tool
- Thêm camera như một module trong cấu hình I/O
- Thiết lập các thông số kết nối, bao gồm requested packet interval
- Xác minh kết nối trong I/O Live Monitor
Thiết bị sẽ không xuất hiện trong module catalog cho đến khi EDS được cài đặt. Thực hiện bước này trước sẽ tránh được việc tìm kiếm nhầm lẫn trong catalog.
Thiết lập PROFINET
- Trong Integration → Industrial Ethernet, chọn PROFINET và áp dụng
- Cài đặt file GSDML cho firmware của bạn vào công cụ kỹ thuật, ví dụ TIA Portal
- Thêm camera vào mạng và gán tên thiết bị
- Ánh xạ các module vào process image của bạn
- Xác minh kết nối trong I/O Live Monitor
Xác minh kết nối
Integration → I/O Live Monitor hiển thị quá trình bắt tay khi nó diễn ra:
Với một giao thức đang hoạt động, bạn có thể theo dõi các tín hiệu Input Assembly và Output Assembly, bao gồm inspection ID, recipe ID, các bit pass và fail, trigger acknowledgement, và bắt tay chuyển đổi recipe. Fieldbus User Bytes và Recent I/O Events nằm bên dưới.
Nếu không có giao thức nào đang hoạt động, trang sẽ hiển thị thông báo và chỉ hiển thị GPIO. Thông báo này là cách nhanh nhất để phát hiện giao thức áp dụng không thành công một cách âm thầm.
Digital I/O Status có Force ON và Force OFF cho mỗi output. Hãy ép (force) một output và quan sát đèn tháp hoặc cổng loại (reject gate). Nếu force hoạt động nhưng recipe thì không, lỗi nằm ở recipe, không phải đấu nối.
Digital I/O song song với fieldbus
Digital I/O vẫn hoạt động khi fieldbus đang chạy. Nhiều dây chuyền sử dụng fieldbus cho kết quả và chọn recipe, và đấu nối cứng (hard-wire) trigger để đảm bảo tính xác định.
Xem Pinouts cho trigger input, digital inputs, digital output, và strobe output.
Khắc phục sự cố
| Triệu chứng | Kiểm tra |
|---|---|
| Camera không có trong module catalog | File EDS hoặc GSDML chưa được cài đặt, hoặc không khớp với firmware |
| Kết nối rồi rớt | Requested packet interval quá nhanh, hoặc duplex mismatch. Xem Link diagnostics trên trang Network |
| Các tag đọc giá trị sai | Bố cục đến từ phiên bản firmware khác. Reimport file được tạo ra |
| Hoàn toàn không có bắt tay | Xác nhận một giao thức đã được chọn; I/O Live Monitor sẽ cho biết nếu nó chỉ đang hiển thị GPIO |
