LED 行為矩陣
本頁根據顏色和功能說明 OV10i 相機上每個 LED 指示燈的行為和用途。
備註
在設定、檢查和故障排除期間，可將其作為快速視覺參考。

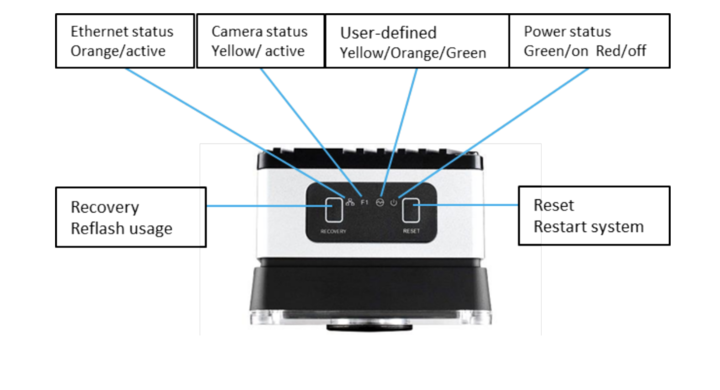

LED 位置與含義
OV10i 在裝置頂部面板上包含 4 個 LED 指示燈，每個都有不同的用途：
| LED 標籤 | 顏色 | 功能 |
|---|---|---|
| Ethernet 狀態 | 🟠 橙色（活動） | 指示網路連線或活動 |
| 相機狀態 | 🟡 黃色（活動） | 指示影象捕獲或流傳輸狀態 |
| 使用者自定義 | 🟡/🟠/🟢 黃色、橙色、綠色 | 保留用於軟體定義的行為 |
| 電源狀態 | 🟢 綠色（開）/ 🔴 紅色（關） | 指示系統電源和健康狀態 |
按鈕功能
| 按鈕 | 功能 | 備註 |
|---|---|---|
| Recovery | 重新刷寫用途（僅限支援人員） | 不供客戶使用 |
| Reset | 重啟系統（安全重啟） | 在相機無響應時使用 |
LED 快速參考表
| LED | 狀態 | 含義 |
|---|---|---|
| Ethernet（🟠） | 常亮或閃爍 | 網路連線存在且處於活動狀態 |
| 相機（🟡） | 常亮或閃爍 | 相機正在執行或捕獲影象 |
| 使用者自定義 | 變化（🟢🟡🟠） | 保留用於內部診斷或軟體對映 |
| 電源（🟢/🔴） | 綠色 = 開 | 系統已通電並正常執行 |
| 紅色 = 關 | 未檢測到電源（檢查電源輸入和電纜） |
現場使用說明
- Ethernet LED 未亮？ → 檢查電纜安裝、交換機狀態或靜態 IP 衝突
- 電源 LED 為紅色/熄滅？ → 確認 24 VDC 輸入和 M12 聯結器安裝到位
- 觸發時相機 LED 熄滅？ → 確保相機處於硬體觸發模式
- 使用者自定義 LED 持續為橙色？ → 可能表示回退或未就緒狀態
