OV10i 技術規格

本頁面提供 OV10i 智慧相機的完整技術規格，包括硬體能力、效能引數、引腳定義及環境要求。

系統概述​

型號： OV10i 工業 AI 視覺相機

應用： 基於 AI 的機器視覺，用於分類檢測

物理規格​

引數規格備註
高度121 mm (4.76")
寬度82 mm (3.23")
深度63 mm (2.48")
重量700 g (~1.5 lbs.)
安裝方式4x M4（前部或後部）參見安裝文件
防護等級IP54防塵防潮
認證CE/FCC工業合規

電源規格​

引數規格備註
輸入電壓19-24 VDC工業標準
最大功率18W峰值功耗
典型功率15W正常工作
電流消耗~1A @ 24V近似值

環境規格​

引數規格備註
工作溫度0-45°C工業環境
儲存溫度-20 至 +70°C非工作狀態
溼度10-90% RH無冷凝
抗振性工業級適用於生產線

影象感測器規格​

引數規格備註
感測器型號Sony IMX296工業級
解析度1.6 MP1408 x 1080 畫素
幀率60 fps最大值
感測器尺寸1/2.9"
快門型別Global Shutter抗運動模糊
彩色/黑白彩色RGB 彩色感測器
畫素尺寸3.45 um x 3.45 um

處理器系統規格​

NVIDIA Xavier NX 計算模組​

元件規格詳細資訊
CPU6 核 NVIDIA Carmel ARM v8.2 64 位最高頻率：1.9GHz
快取6MB L2 + 4MB L3
GPU384 核 NVIDIA Volta GPU
AI 加速48 個 Tensor Cores深度學習最佳化
記憶體8 GB 128 位 LPDDR4系統記憶體
儲存16 GB eMMC內部儲存

光學系統規格​

鏡頭系統​

引數規格備註
介面型別S-Mount (M12)標準螺紋
標準鏡頭12mm 可變焦距出廠預設
可選配置6mm、8mm、16mm、25mm可選鏡頭
對焦型別電動可變對焦可程式設計
光圈自動/手動軟體控制

照明系統​

引數規格備註
LED 數量8 個 PWM 白色 LED亮度可程式設計
控制方式PWM（脈寬調製）精確控制
LED 型別白色 LED中性光照
電源管理整合熱控散熱管理

連線規格​

外部埠​

埠 #型別聯結器描述
1HDMIHDMI 2.0OV10i 中未使用
2USB Type-CUSB 3.0可選乙太網介面卡
3電源 I/OM12 A 編碼 17 針電源、數字 I/O、RS485
4乙太網M12 X 編碼網路、PLC 通訊
5Micro USBMicro USB緊急程式設計訪問

網路規格​

引數規格備註
乙太網10/100/1000 Base-T支援千兆
協議Ethernet/IP、Profinet工業協議
預設 IP192.168.0.100靜態預設值
緊急 IP192.168.55.1Micro-USB 訪問
DHCP 支援是可配置

數字 I/O 規格​

訊號引腳數量型別規格
觸發輸入161數字輸入NPN 低電平有效 - 拉低至 GND 啟用
數字輸入 081數字輸入NPN 低電平有效 - 拉低至 GND 啟用
數字輸入 191數字輸入NPN 低電平有效 - 拉低至 GND 啟用
數字輸出 0101數字輸出NPN 灌入型 - 最大 100mA，啟用時灌入 GND
數字輸出 1111數字輸出NPN 灌入型 - 最大 100mA，啟用時灌入 GND
復位151系統控制NPN 低電平有效 - 拉低至 GND 重啟

I/O 電氣特性​

引數規格備註
輸入電壓範圍0-24 VDC
輸入邏輯拉低至 GND = 有效相容 NPN
輸出電流最大 100 mA每個輸出
輸出邏輯灌入 GND啟用時
輸出狀態浮空未啟用時
注意
  • 數字輸出 (DO0 / DO1) 為 NPN 開集電極，僅灌入型。啟用時將訊號線拉至 GND，無法輸出 +24 V。必須提供外部上拉電阻或至 +24 V 的負載以正常工作。
  • DIO GND（引腳 7） 必須連線至 GND，數字輸入功能才能正常工作
  • DIO GND 透過熱熔斷器連線至 GND
  • 當連線到具有不同電源的系統時，請使用 DIO GND 將地線連線在一起
  • 復位（引腳 15） - 拉低至 GND 可重啟相機（大多數應用不需要，請保持浮空以避免意外重啟）

M12 A 編碼 17 針聯結器引腳定義​

引腳分配表​

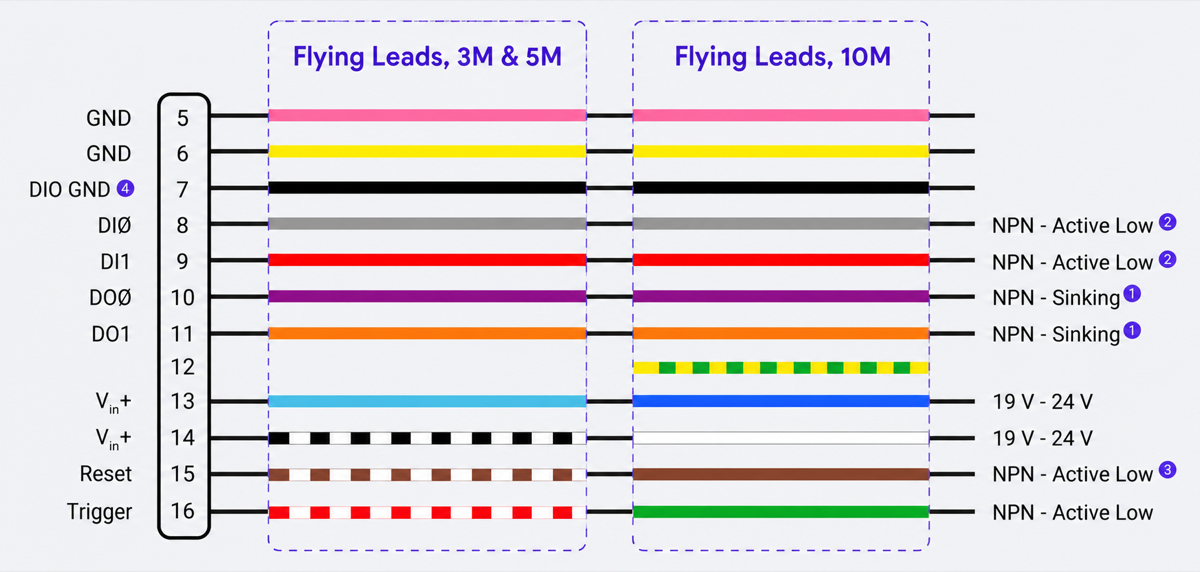

散線式電源 & I/O 線纜的線色因線纜長度而異。3M 和 5M 線纜使用帶條紋的副色，而 10M 線纜使用純色，並在引腳 12 上包含一條額外導線。接線前請根據線纜長度識別您的線纜。

3M 和 5M 線纜與 10M 線纜的散線線色對比

引腳訊號線色 (3M 和 5M 線纜)線色 (10M 線纜)功能
5GND粉色 (PK)粉色 (PK)電源地
6GND黃色 (YE)黃色 (YE)電源地
7DIO GND黑色 (BK)黑色 (BK)數字 I/O 地
8DI0灰色 (GY)灰色 (GY)數字輸入 0 - NPN 低電平有效
9DI1紅色 (RD)紅色 (RD)數字輸入 1 - NPN 低電平有效
10DO0紫色 (VT)紫色 (VT)數字輸出 0 - NPN 灌入型
11DO1橙色 (OG)橙色 (OG)數字輸出 1 - NPN 灌入型
12保留無導線黃/綠 (YEGN)內部未連線
13Vin+淺藍色 (LTBU)藍色 (BU)電源輸入正極 (19-24V)
14Vin+黑/白 (BKWH)白色 (WH)電源輸入正極 (19-24V)
15復位棕/白 (BNWH)棕色 (BN)系統復位 - NPN 低電平有效
16觸發紅/白 (RDWH)綠色 (GN)觸發輸入 - NPN 低電平有效
1,2,3,4,17保留--未連線
警告

在 10M 線纜上，引腳 12 上的黃/綠導線不是保護接地導線，引腳 16 上的純綠色導線是觸發輸入。請勿僅按顏色慣例接線。請將引腳 12 的導線保持不連線。

電源連線​

雙電源輸入設計：

  • 13號和14號引腳在相機內部均為 Vin+（19-24V 正極）
  • 5號和6號引腳均為電源 GND
  • 由於每對引腳在內部是共通的，連線每對中的一個引腳即可執行相機
  • 同時接線兩對引腳可使導體橫截面積加倍，從而降低長電纜傳輸時的壓降
備註

如果相機無法啟動或在負載下電壓過低，請將 24V 電源同時連線到兩個 Vin+ 引腳（13 和 14）以及兩個接地引腳（5 和 6），而不是各接一個端子。兩根接地線可以共用電源或端子塊上的同一個端子。

影象訊號處理​

功能能力備註
顏色去拜耳硬體加速實時處理
銳度控制可調軟體可配置
白平衡自動/手動CCM 校正
降噪暗噪聲校正低光效能
亮度控制軟體可調曝光補償
鏡頭畸變校正基於軟體特定焦距

AI 處理規格​

引數規格備註
AI 框架NVIDIA DeepStream SDK針對 Xavier NX 最佳化
模型型別分類基於 AI 的檢測
訓練模式Fast、Accurate/Production兩級訓練
推理速度實時支援 60 fps
模型儲存裝置本地16 GB eMMC
OV10i 與 OV20i/OV80i 對比

OV10i 僅支援分類模型。如需分割功能，請參見 OV20i 或 OV80i 相機。

同步與觸發​

模式型別描述
硬體觸發數字輸入外部訊號觸發
軟體觸發網路/手動PLC 或手動觸發
對齊器觸發軟體基於模板的觸發
間隔觸發基於定時器週期性觸發

效能規格​

引數規格備註
處理速度實時 @ 60 fps取決於 AI 模型複雜度
延遲<100ms從觸發到結果的典型值
準確性取決於模型基於訓練質量
吞吐量最高 3600 次檢測/分鐘在 60 fps 下

標準包裝內容​

物品數量描述
OV10i 相機1主相機單元
安裝板1含硬體
I/O 電源線1帶端子塊的 M12 聯結器
乙太網線1M12 轉 RJ45
文件1 套快速入門指南

合規性與標準​

標準合規性描述
CE 標誌是歐洲合規
FCC是美國電磁相容性
IP 等級IP54防塵和防水保護
IEC 704-1:1982是聲壓小於或等於 70 dB(A)
工業標準多種Ethernet/IP、Profinet

另請參閱​

技術支援​

如需技術協助：

規格如有變更，恕不另行通知。如需獲取最新規格，請參閱最新文件。
