OV10i 技术规格

本页提供 OV10i 智能相机的完整技术规格，包括硬件性能、性能参数、引脚定义和环境要求。

系统概览​

型号： OV10i 工业 AI 视觉相机

应用： 基于 AI 的机器视觉，用于分类检测

物理规格​

参数规格备注
高度121 mm (4.76")
宽度82 mm (3.23")
深度63 mm (2.48")
重量700 g (~1.5 lbs.)
安装方式4x M4（前置或后置）参见安装文档
防护等级IP54防尘防潮
认证CE/FCC工业合规性

电源规格​

参数规格备注
输入电压19-24 VDC工业标准
最大功率18W峰值功耗
典型功率15W正常运行
电流消耗~1A @ 24V近似值

环境规格​

参数规格备注
工作温度0-45°C工业环境
储存温度-20 至 +70°C非运行状态
湿度10-90% RH无冷凝
抗振动性工业级适用于生产线

图像传感器规格​

参数规格备注
传感器型号Sony IMX296工业级
分辨率1.6 MP1408 x 1080 像素
帧率60 fps最大值
传感器尺寸1/2.9"
快门类型全局快门抗运动模糊
彩色/黑白彩色RGB 彩色传感器
像素尺寸3.45 um x 3.45 um

处理器系统规格​

NVIDIA Xavier NX 计算模块​

组件规格详情
CPU6 核 NVIDIA Carmel ARM v8.2 64 位最高频率：1.9GHz
缓存6MB L2 + 4MB L3
GPU384 核 NVIDIA Volta GPU
AI 加速48 个 Tensor Cores深度学习优化
内存8 GB 128-bit LPDDR4系统内存
存储16 GB eMMC内部存储

光学系统规格​

镜头系统​

参数规格备注
接口类型S-Mount (M12)标准螺纹
标准镜头12mm 可变焦距出厂默认
可选配置6mm、8mm、16mm、25mm可选镜头
对焦方式电动可变对焦可编程
光圈自动/手动软件控制

照明系统​

参数规格备注
LED 数量8 个 PWM 白光 LED亮度可编程
控制方式PWM（脉宽调制）精确控制
LED 类型白光 LED色彩中性照明
功率管理集成热控制热管理

连接规格​

外部端口​

端口 #类型连接器描述
1HDMIHDMI 2.0OV10i 中未使用
2USB Type-CUSB 3.0可选以太网转接器
3Power I/OM12 A-Coded 17 Pin电源、Digital I/O、RS485
4EthernetM12 X-Coded网络、PLC 通信
5Micro USBMicro USB紧急编程访问

网络规格​

参数规格备注
Ethernet10/100/1000 Base-T支持千兆
协议Ethernet/IP、Profinet工业协议
默认 IP192.168.0.100静态默认
紧急 IP192.168.55.1Micro-USB 访问
DHCP 支持是可配置

Digital I/O 规格​

信号引脚数量类型规格
Trigger Input161Digital InputNPN Active Low - 拉至 GND 以激活
Digital Input 081Digital InputNPN Active Low - 拉至 GND 以激活
Digital Input 191Digital InputNPN Active Low - 拉至 GND 以激活
Digital Output 0101Digital OutputNPN Sinking - 最大 100mA，激活时下拉至 GND
Digital Output 1111Digital OutputNPN Sinking - 最大 100mA，激活时下拉至 GND
Reset151系统控制NPN Active Low - 拉至 GND 以重启

I/O 电气特性​

参数规格备注
输入电压范围0-24 VDC
输入逻辑拉至 GND = 激活NPN 兼容
输出电流最大 100 mA每路输出
输出逻辑下拉至 GND激活时
输出状态悬空未激活时
注意
  • Digital outputs (DO0 / DO1) 为 NPN 开集电极，仅支持下拉（sinking）。激活时会将信号线拉至 GND，无法输出 +24 V。必须提供外部上拉电阻或负载至 +24 V 才能正常工作。
  • DIO GND (Pin 7) 必须连接到 GND，Digital Input 功能才能正常工作
  • DIO GND 通过热熔断器连接到 GND
  • 当连接到具有不同电源的系统时，使用 DIO GND 将地线连接在一起
  • Reset (Pin 15) - 拉至 GND 以重启相机（大多数应用不需要，保持悬空以避免意外重启）

M12 A-Coded 17 Pin 连接器引脚​

引脚分配表​

Power & I/O 电缆散线端的导线颜色因电缆长度而异。3M 和 5M 电缆使用带条纹的辅色，而 10M 电缆使用纯色并在 Pin 12 上包含一条额外的导线。请在接线前根据电缆长度识别您的电缆。

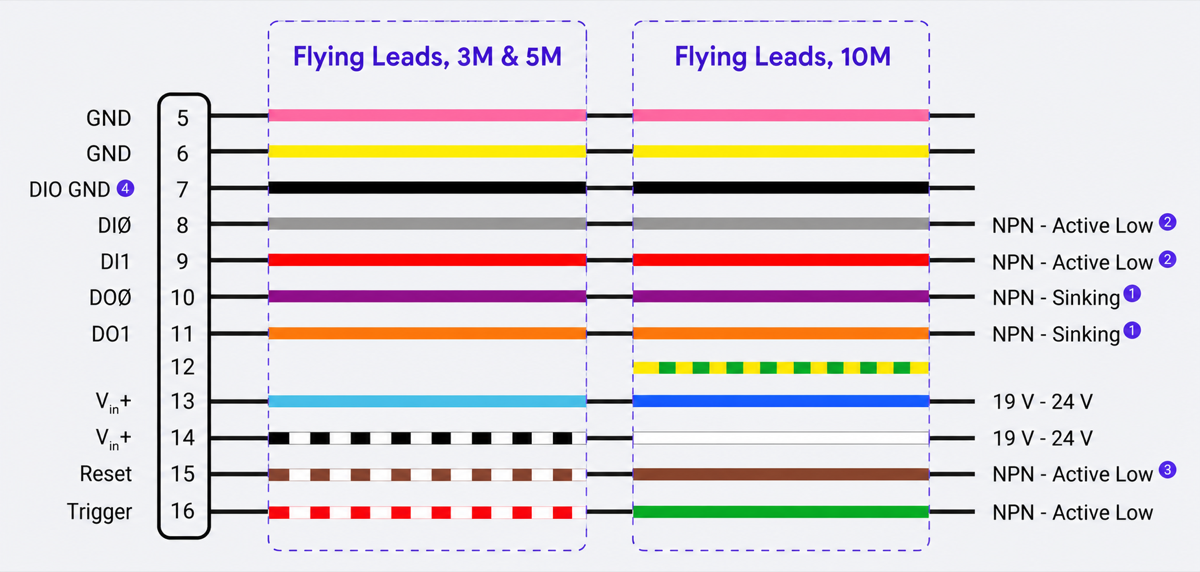

3M 和 5M 电缆与 10M 电缆散线颜色对照

引脚信号导线颜色（3M 和 5M 电缆）导线颜色（10M 电缆）功能
5GND粉色 (PK)粉色 (PK)电源地
6GND黄色 (YE)黄色 (YE)电源地
7DIO GND黑色 (BK)黑色 (BK)Digital I/O 地
8DI0灰色 (GY)灰色 (GY)Digital Input 0 - NPN Active Low
9DI1红色 (RD)红色 (RD)Digital Input 1 - NPN Active Low
10DO0紫色 (VT)紫色 (VT)Digital Output 0 - NPN Sinking
11DO1橙色 (OG)橙色 (OG)Digital Output 1 - NPN Sinking
12Reserved无导线黄/绿 (YEGN)内部未连接
13Vin+浅蓝色 (LTBU)蓝色 (BU)电源输入正极 (19-24V)
14Vin+黑/白 (BKWH)白色 (WH)电源输入正极 (19-24V)
15Reset棕/白 (BNWH)棕色 (BN)系统复位 - NPN Active Low
16Trigger红/白 (RDWH)绿色 (GN)Trigger Input - NPN Active Low
1,2,3,4,17Reserved--未连接
警告

在 10M 电缆上，Pin 12 上的黄/绿导线不是保护接地导线，Pin 16 上的纯绿色导线是 Trigger 输入。请勿仅根据颜色惯例接线。请将 Pin 12 的导线保持未连接状态。

电源连接​

双电源输入设计：

  • 引脚 13 和 14： 均连接至 Vin+（19-24V 正极）
  • 引脚 5 和 6： 均连接至 GND（电源接地）
  • 双连接提供冗余，并确保各组件之间电压一致
备注

如果电源不足，请修改接线，确保将 24V 电源同时连接到两个 Vin+ 端口（引脚 13 和 14），而不是仅连接到单个端子。

图像信号处理​

功能能力备注
彩色去马赛克硬件加速实时处理
锐度控制可调软件可配置
白平衡自动/手动CCM 校正
降噪暗噪声校正低光性能
亮度控制软件可调曝光补偿
镜头畸变校正基于软件特定焦距

AI 处理规格​

参数规格备注
AI 框架NVIDIA DeepStream SDK针对 Xavier NX 优化
模型类型分类基于 AI 的检测
训练模式Fast、Accurate/Production两级训练
推理速度实时支持 60 fps
模型存储本地设备存储16 GB eMMC
OV10i 与 OV20i/OV80i 对比

OV10i 仅支持分类模型。如需分割功能，请参阅 OV20i 或 OV80i 摄像头。

同步与触发​

模式类型说明
硬件触发数字输入外部信号触发
软件触发网络/手动PLC 或手动触发
对齐器触发软件基于模板的触发
间隔触发基于定时器周期性触发

性能规格​

参数规格备注
处理速度实时 @ 60 fps取决于 AI 模型复杂度
延迟<100ms典型触发到结果
准确度依赖于模型基于训练质量
吞吐量高达 3600 次检测/分钟在 60 fps 下

标准包装内容​

物品数量说明
OV10i 摄像头1主摄像头单元
安装板1包含硬件
I/O 电源电缆1带接线端子的 M12 连接器
以太网电缆1M12 转 RJ45
文档1 套快速入门指南

合规与标准​

标准合规说明
CE 标志是欧洲合规
FCC是美国电磁兼容性
IP 等级IP54防尘防水
IEC 704-1:1982是声压小于或等于 70 dB(A)
工业标准多种Ethernet/IP、Profinet

另请参阅​

技术支持​

如需技术协助：

规格如有变更，恕不另行通知。请查阅最新文档以获取最新规格信息。
