本页面提供 OV10i 智能相机系统配合 S-mount (M12) 镜头的完整镜头规格、视场角计算和兼容性信息。
备注
OV10i 使用 S-mount (M12 x 0.5) 镜头，搭配 Sony IMX296 传感器（1/2.9" 格式，1408 × 1080 像素，3.45μm 像素尺寸）。所有 FOV 计算均基于 4:3 宽高比。
相机系统规格
传感器特性
| 参数 | 规格 |
|---|---|
| 传感器型号 | Sony IMX296 |
| 分辨率 | 1408 × 1080 像素 (1.6 MP) |
| 传感器尺寸 | 1/2.9" (4.97 × 3.73 mm) |
| 像素尺寸 | 3.45 × 3.45 μm |
| 宽高比 | 4:3 |
| 对角线 | 6.2 mm |
| 快门类型 | 全局快门 |
镜头接口规格
| 参数 | 规格 |
|---|---|
| 接口类型 | S-mount (M12) |
| 螺纹 | M12 × 0.5 mm |
| 对焦方式 | 手动（旋转） |
| 后焦距 | 可变（无固定法兰距离） |
| 滤镜螺纹 | 无（集成光学元件） |

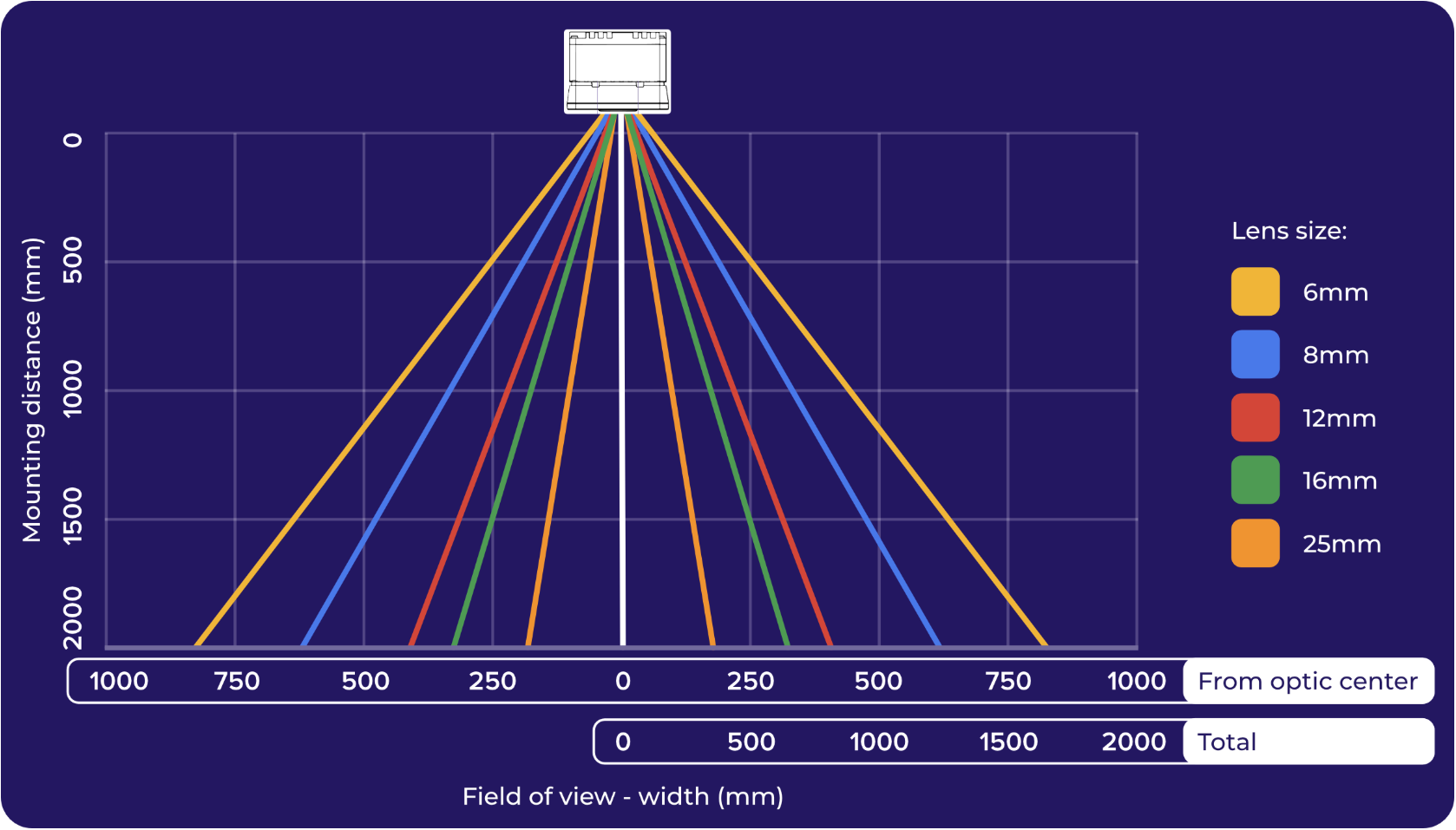

可选镜头与 FOV 表
标准镜头范围 (6mm - 16mm)
| 焦距 | 水平 FOV @ 100mm | 水平 FOV @ 1m | 水平 FOV @ 2m | 垂直 FOV @ 1m | 对角 FOV @ 1m | 备注 |
|---|---|---|---|---|---|---|
| 6mm | 45.6 mm | 456 mm | 912 mm | 342 mm | 570 mm | 超广角 |
| 8mm | 34.2 mm | 342 mm | 684 mm | 257 mm | 428 mm | 广角 |
| 12mm | 22.8 mm | 228 mm | 456 mm | 171 mm | 285 mm | 标准（出厂配置） |
| 16mm | 17.1 mm | 171 mm | 342 mm | 128 mm | 214 mm | 窄角 |
扩展范围镜头 (25mm)
| 焦距 | 水平 FOV @ 100mm | 水平 FOV @ 1m | 水平 FOV @ 2m | 垂直 FOV @ 1m | 对角 FOV @ 1m | 备注 |
|---|---|---|---|---|---|---|
| 25mm | 11.0 mm | 110 mm | 220 mm | 82 mm | 138 mm | 长焦 - 需要垫片套件 |
备注
25mm 镜头需要额外的 15mm 面板垫片和 M3×22 螺丝。购买前请联系 Overview 技术支持。
视场角计算公式
基本 FOV 公式
水平 FOV = 2 × arctan(传感器宽度 / (2 × 焦距)) × 距离
其中：
- 传感器宽度 = 4.97 mm（水平方向）
- 传感器高度 = 3.73 mm（垂直方向）
- 距离 = 镜头到物体的工作距离
实用计算
| 公式 | 应用 |
|---|---|
| FOV_width = (4.97 × 距离) / 焦距 | 快速估算水平 FOV |
| FOV_height = FOV_width × 0.75 | 由水平 FOV 推算垂直 FOV |
| Diagonal_FOV = FOV_width × 1.25 | 对角 FOV 近似计算 |
| Angular_FOV = 2 × arctan(4.97 / (2 × 焦距)) | 水平角度（弧度） |
镜头选型指南
按应用类型
| 应用 | 推荐焦距 | 典型工作距离 | FOV 覆盖范围 | 使用案例 |
|---|---|---|---|---|
| 大区域检测 | 6mm - 8mm | 200-500mm | 大型零件/组件 | PCB 检测、包装 |
| 通用用途 | 12mm（标准） | 300-800mm | 中型零件 | 元件检测、对齐 |
| 精密/细节 | 16mm | 400-1200mm | 小型特征 | 缺陷检测、测量 |
| 微观/精细细节 | 25mm | 500-2000mm | 极小特征 | 表面检测、文本读取 |
按 FOV 需求
| 所需水平 FOV | 工作距离 | 推荐镜头 | 权衡考虑 |
|---|---|---|---|
| >400mm | 1m | 6mm | 畸变较高，覆盖范围广 |
| 200-400mm | 1m | 8mm | 平衡良好，畸变中等 |
| 150-250mm | 1m | 12mm | 标准选择，畸变最小 |
| 100-180mm | 1m | 16mm | 细节清晰，覆盖范围窄 |
| <120mm | 1m | 25mm | 最大细节，需要套件 |
镜头性能特性
按焦距划分的光学质量
| 焦距 | 畸变水平 | 分辨率 | 集光能力 | 景深 | 最适合用途 |
|---|---|---|---|---|---|
| 6mm | 高桶形 | 良好 | 优秀 (f/2.0) | 深 | 广角监控 |
| 8mm | 中等 | 良好 | 非常好 (f/2.0) | 深 | 通用检测 |
| 12mm | 低 | 非常好 | 良好 (f/2.8) | 中等 | 精密工作 |
| 16mm | 极低 | 优秀 | 中等 (f/2.8) | 浅 | 细节检测 |
| 25mm | 极低 | 优秀 | 有限 (f/2.8) | 非常浅 | 微观工作 |
光圈规格
| 焦距 | 最大光圈 | 最小光圈 | 景深 @ f/2.8 | 弱光性能 |
|---|---|---|---|---|
| 6mm | f/2.0 | f/16 | 50mm - ∞ | 优秀 |
| 8mm | f/2.0 | f/16 | 30mm - ∞ | 非常好 |
| 12mm | f/2.8 | f/16 | 15mm - 200mm | 良好 |
| 16mm | f/2.8 | f/16 | 10mm - 100mm | 中等 |
| 25mm | f/2.8 | f/16 | 5mm - 50mm | 有限 |
安装要求
标准镜头 (6mm - 16mm)
| 要求 | 规格 |
|---|---|
| 所需工具 | 十字螺丝刀 |
| 安装时间 | 5-10 分钟 |
| 校准 | 手动对焦调整 |
| 附加部件 | 无 |
25mm 长焦镜头
| 组件 | 部件编号 | 描述 |
|---|---|---|
| M12 25mm 镜头 | 联系 Overview | 长焦镜头 |
| 15mm 面板垫片 | 套件附带 | 前端延伸 |
| 垫片环 | 多种厚度 | 对焦调整 |
| M3×22 螺丝 | 4 颗 | 安装硬件 |
工作距离指南
无硬性最大检测距离
Overview 相机没有绝对最大检测距离。有效工作距离取决于您的镜头选择、需要检测的特征大小，以及该特征在相机视场中所占的百分比。随着距离增加，每个像素覆盖的面积更大，因此较小的缺陷将更难检测。以下距离是基于典型应用的实用指南，并非硬性限制。
最小对焦距离
| 焦距 | 最小对焦 | 最佳范围 | 最大可用距离 |
|---|---|---|---|
| 6mm | 50mm | 100-300mm | 1000mm |
| 8mm | 80mm | 150-500mm | 1500mm |
| 12mm | 120mm | 200-800mm | 2000mm |
| 16mm | 160mm | 300-1200mm | 3000mm |
| 25mm | 250mm | 500-2000mm | 5000mm |
FOV 与距离换算
用于在任何距离下快速估算视场角：
| 镜头 | FOV 系数 | 计算公式 |
|---|---|---|
| 6mm | 0.828 | FOV = 距离 × 0.828 |
| 8mm | 0.621 | FOV = 距离 × 0.621 |
| 12mm | 0.414 | FOV = 距离 × 0.414 |
| 16mm | 0.311 | FOV = 距离 × 0.311 |
| 25mm | 0.199 | FOV = 距离 × 0.199 |
镜头采购信息
推荐供应商
| 焦距 | 主要供应商 | 替代来源 | 典型交货周期 |
|---|---|---|---|
| 6mm | Edmund Optics | Amazon/各类商家 | 1-2 周 |
| 8mm | Edmund Optics | Amazon/各类商家 | 1-2 周 |
| 12mm | 出厂安装 | Overview 技术支持 | N/A |
| 16mm | Edmund Optics | Amazon/各类商家 | 1-2 周 |
| 25mm | Overview 技术支持 | Edmund Optics | 2-4 周 |
质量等级
| 等级 | 描述 | 价格范围 | 应用 |
|---|---|---|---|
| 工业级 | 高精度，低畸变 | $$$ | 生产检测 |
| 安防级 | 性能良好，性价比高 | $$ | 通用监控 |
| 消费级 | 基本性能 | $ | 仅用于原型制作 |
镜头选型注意事项
光学限制
- 桶形畸变： 焦距越短畸变越大 (6mm-8mm)
- 色差： 在镜头边缘更明显，尤其是广角镜头
- 暗角： 当传感器覆盖不匹配时，图像角落可能出现变暗
- 对焦均匀性： 广角镜头在视场范围内可能存在对焦差异
环境因素
- 温度稳定性： 在 ±40°C 工作环境下推荐使用工业级镜头
- 抗振动性： 长焦镜头 (16mm+) 必须牢固安装
- 防尘保护： 无密封系统 - 选型时需考虑使用环境
系统集成
- 校准要求： 广角镜头需要更多的畸变校正
- 处理负载： 畸变越大 = 计算开销越大
- 存储要求： FOV 越大 = 每次检测的数据量越大
