Recipes 与 All-Recipes 主页

OV10i 说明

OV10i 仅支持 classification 模型。本页所述的 Segmentation 功能在 OV20i 与 OV80i 摄像头上可用。

本页介绍 All Recipes 主页面——OV10i 系统中用于管理 inspection programs 和创建新的 Recipe 的核心入口。

备注

如需帮助连接到 OV10i 软件，请参阅 Logging In & Browser Compatibility.

All Recipes 主页面概览​

All Recipes 页面是 OV10i 软件的主页。一个 Recipe 是一个独特的检查程序，尽管其中可以包含多种不同的检查（Regions of Interest（ROI））。通常，为要检查的不同部件或 SKU 创建新的 Recipe，或为较大部件的不同部分创建一个 Recipe（如果摄像头或部件由机器人呈现）。同一时间只能有一个 Recipe 处于 Active 状态。要运行或编辑，必须将其设为 Active。

什么是 Recipe？​

Recipe 定义：

  • Unique inspection program 包含特定配置设置
  • Multiple inspections - 可以在单个 Recipe 中包含多种 ROI
  • Part-specific - 通常为不同部件或 SKU 创建
  • Section-specific - 可以定位较大部件的不同部分（由机器人呈现）

Recipe 状态：

  • Active - 当前处于运行状态并可编辑（一次仅一个）
  • Inactive - 已存储但当前不可运行

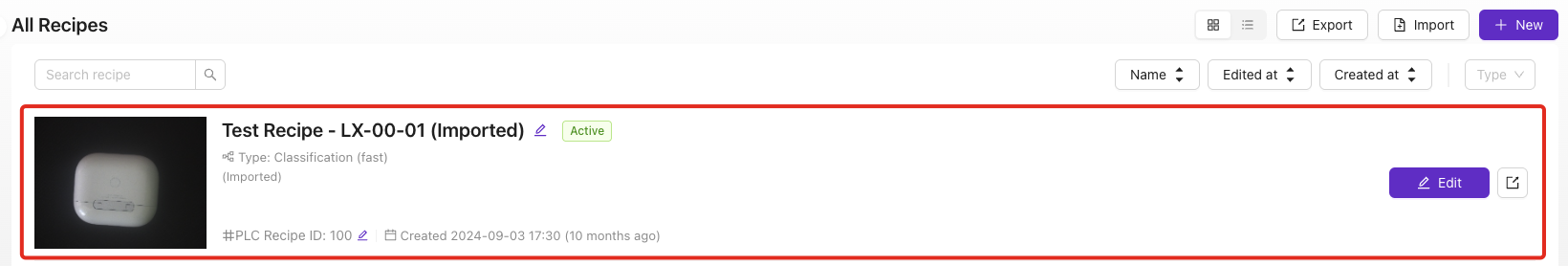

Active Recipe

界面控件​

导入 Recipe​

功能： 点击从计算机导入预制的 Recipe 文件

用途：

  • 在摄像头之间传输 Recipe
  • 恢复备份配置
  • 跨团队或生产线上共享 Recipe

Import Recipe button

新建 Recipe​

功能： 点击从零开始创建一个新的 Recipe

用途：

  • 为新部件设置检查
  • 创建自定义检查工作流
  • 开始全新配置流程

New Recipe button

All Recipes 主窗口​

功能： 主窗口显示所有 Recipe 及其信息

显示信息：

  • Name - Recipe 标识符
  • Status - Active 或 Inactive 状态
  • Type - Classification 或 Segmentation
  • Description - 可选的 Recipe 详情
  • ID - 用于 PLC 集成的唯一标识符
  • Trigger Mode - Recipe Trigger setting
  • Created Date - Recipe 最初创建日期
  • Last training - 最后一次编辑/训练的时间
备注

处于 Active 状态的 Recipe 将始终显示在此列表顶部—一次只能有一个 Recipe 处于 Active 状态。

操作​

Active Recipe Actions

Active Recipe actions

  • Edit - 点击进入 Recipe Editor
  • Export Recipe - 将 Recipe 文件保存以备份或传输
  • Delete Trainset Images - 删除此 Recipe 中未被其他 Recipe 使用的所有训练集图像

Inactive Recipe Actions

Inactive Recipe actions

  • Activate - 使 Recipe 可运行并进入 Recipe Editor
  • Export Recipe - 将 Recipe 文件保存以备份或传输
  • Delete Trainset Images - 删除此 Recipe 中未被其他 Recipe 使用的所有训练集图像
  • Delete Recipe - 永久删除 Recipe

配方工作流​

创建新配方​

  1. 点击 + 新建配方 以开始创建过程
  2. 配置基本设置（名称、类型、描述）
  3. 设置成像参数，以实现对对象的清晰捕捉
  4. 定义检测区域（ROI）及类型
  5. 使用样本图像训练 AI 模型
  6. 测试并验证 检测性能

管理现有配方​

  1. 在主窗口查看配方列表
  2. 激活所需配方以进行操作或编辑
  3. 使用操作菜单进行管理操作
  4. 监控配方状态和性能

配方激活流程​

  1. 点击配方右侧的“激活”按钮
  2. 点击激活并进入编辑器 以确认并进入配方编辑器

配方组织​

配方类型​

  • Classification Recipes - 将图像分类到不同类别
  • Segmentation Recipes - 在像素级识别特征

配方标识​

  • Unique Names - 人类可读的配方标识
  • PLC Integration IDs - 工业通信用的数字标识
  • Descriptions - 关于配方目的的可选详细信息

配方状态管理​

  • Single Active Recipe - 同一时刻仅有一个配方在运行
  • Multiple Inactive Recipes - 无限数量的存储配置
  • Quick Switching - 不同检测设置之间的快速激活
