Nota OV10i

El OV10i admite únicamente modelos de Clasificación. Las funciones de Segmentación mencionadas en esta página están disponibles en las cámaras OV20i y OV80i.

Esta página explica la página de inicio de Todas las Recetas: el centro principal para administrar los programas de inspección y crear nuevas recetas en el sistema OV10i.

nota

Para obtener ayuda para conectarse al software OV10i, consulte Logging In & Browser Compatibility.

Visión General de la Página de Inicio de Todas las Recetas​

La página de Todas las Recetas es la página de inicio del software OV10i. Una receta es un programa de inspección único, aunque puede contener muchas inspecciones diferentes (Regiones de Interés o ROIs) dentro de ella. Normalmente, se crea una nueva receta para una pieza o SKU diferente que se va a inspeccionar, o para una sección diferente de una pieza más grande (si la cámara o la pieza es presentada por un robot). Solo una receta está activa a la vez. Una receta debe estar activa para poder ejecutarse o editarse.

¿Qué es una receta?​

Definición de Receta:

  • Programa de inspección único que contiene configuraciones específicas
  • Múltiples inspecciones - Puede contener muchos ROIs diferentes dentro de una sola receta
  • Específica para piezas - Generalmente creada para diferentes piezas o SKUs
  • Específica para secciones - Puede dirigirse a diferentes secciones de piezas más grandes (presentadas por robot)

Estados de la Receta:

  • Activo - Actualmente operativa y puede ejecutarse o editarse (solo una a la vez)
  • Inactiva - Almacenada pero no operativa actualmente

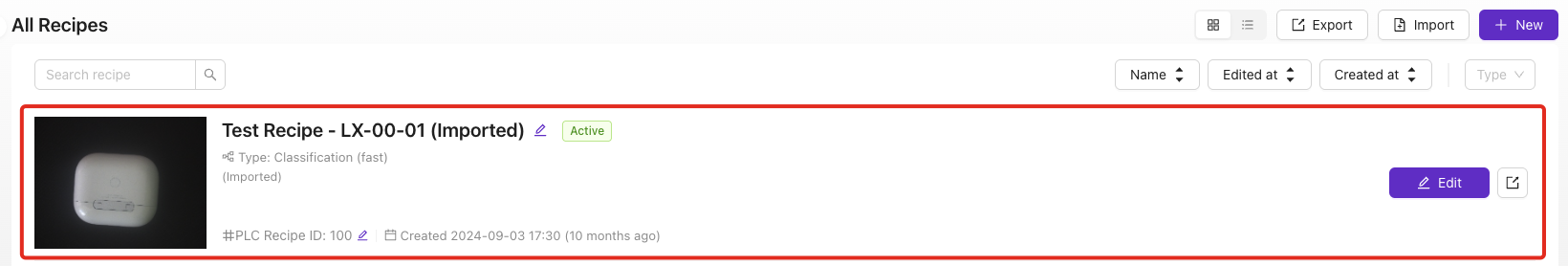

Active Recipe

Controles de la Interfaz​

Importar Receta​

Función: Haga clic para importar archivos de receta prefabricados desde su computadora

Caso de Uso:

  • Transferir recetas entre cámaras
  • Restaurar configuraciones de respaldo
  • Compartir recetas entre el equipo o líneas de producción

Import Recipe button

Nueva Receta​

Función: Haga clic para comenzar a crear una nueva receta desde cero

Caso de Uso:

  • Configurar la inspección para nuevas piezas
  • Crear flujos de trabajo de inspección personalizados
  • Comenzar un proceso de configuración nuevo

New Recipe button

Ventana Principal de Todas las Recetas​

Función: La ventana principal muestra una lista de todas las recetas junto con su información

Información Mostrada:

  • Nombre - Identificador de la receta
  • Estado - Activo o Inactiva
  • Tipo - Clasificación o Segmentación
  • Descripción - Detalles opcionales de la receta
  • ID - Identificador único para integración con PLC
  • Modo de Disparo - Configuración del disparador de la receta
  • Fecha de Creación - Cuándo se creó originalmente la receta
  • Último entrenamiento - Cuándo se editó/entrenó la receta por última vez
nota

La receta activa siempre se mostrará en la parte superior de esta lista; solo una receta puede estar activa a la vez.

Acciones​

Acciones de la Receta Activa

Active Recipe actions

  • Editar - Haga clic para ingresar al editor de recetas
  • Exportar Receta - Guardar el archivo de receta para respaldo o transferencia
  • Eliminar Imágenes del Conjunto de Entrenamiento - Eliminar todas las imágenes de entrenamiento de esta receta que no se utilicen en otras recetas

Acciones de la Receta Inactiva

Inactive Recipe actions

  • Activar - Hacer que la receta sea operativa e ingresar al editor de recetas
  • Exportar Receta - Guardar el archivo de receta para respaldo o transferencia
  • Eliminar Imágenes del Conjunto de Entrenamiento - Eliminar todas las imágenes de entrenamiento de esta receta que no se utilicen en otras recetas
  • Eliminar Receta - Eliminar la receta permanentemente

Flujo de Trabajo de Recetas​

Creación de Nuevas Recetas​

  1. Haga clic en + Nueva Receta para iniciar el proceso de creación
  2. Configure los ajustes básicos (nombre, tipo, descripción)
  3. Configure los parámetros de imagen para una captura clara del objeto
  4. Defina las regiones de interés (ROIs) y los tipos
  5. Entrene los modelos de AI con imágenes de muestra
  6. Pruebe y valide el rendimiento de la inspección

Administración de Recetas Existentes​

  1. Vea la lista de recetas en la ventana principal
  2. Active la receta deseada para operación o edición
  3. Use el menú de Acciones para operaciones de administración
  4. Supervise el estado y el rendimiento de la receta

Proceso de Activación de Receta​

  1. Haga clic en Activar en el lado derecho de la receta
  2. Haga clic en Activar e ir al editor para confirmar e ingresar al editor de recetas

Organización de Recetas​

Tipos de Recetas​

  • Recetas de Clasificación - Categorizan imágenes en diferentes clases
  • Recetas de Segmentación - Identifican características específicas a nivel de píxel

Identificación de Recetas​

  • Nombres Únicos - Identificación de receta legible para humanos
  • IDs de Integración con PLC - Identificadores numéricos para comunicación industrial
  • Descripciones - Información detallada opcional sobre el propósito de la receta

Administración del Estado de la Receta​

  • Una Sola Receta Activa - Solo una receta operativa a la vez
  • Múltiples Recetas Inactivas - Configuraciones almacenadas ilimitadas
  • Cambio Rápido - Activación rápida entre diferentes configuraciones de inspección
