Arquitectura de la comunicación de la cámara

Esta página explica el diseño de comunicación de dos niveles de OV10i y cómo los protocolos industriales nativos funcionan junto con las capacidades de comunicación extensible de Node-RED.

Visión general de la Arquitectura de Comunicación

Diseño de Comunicación de Dos Niveles

OV10i implementa una arquitectura de comunicación sofisticada con dos capas distintas:

Niveles de Comunicación:

• Protocolos Industriales Nativos - Comunicación integrada a nivel de sistema (Profinet, Ethernet/IP)
• Protocolos Extensibles de Node-RED - Capacidades de comunicación específicas de la receta (MQTT, Modbus, TCP, HTTP)

Alcance y Control de la Comunicación

Nivel de Sistema vs Nivel de Receta:

• Protocolos de nivel de sistema se aplican globalmente a todas las recetas
• Protocolos a nivel de receta son únicos para cada flujo de inspección específico
• Ubicación de la configuración determina el alcance y el comportamiento de la comunicación

Comunicación Industrial Nativa

Protocolos de PLC Integrados

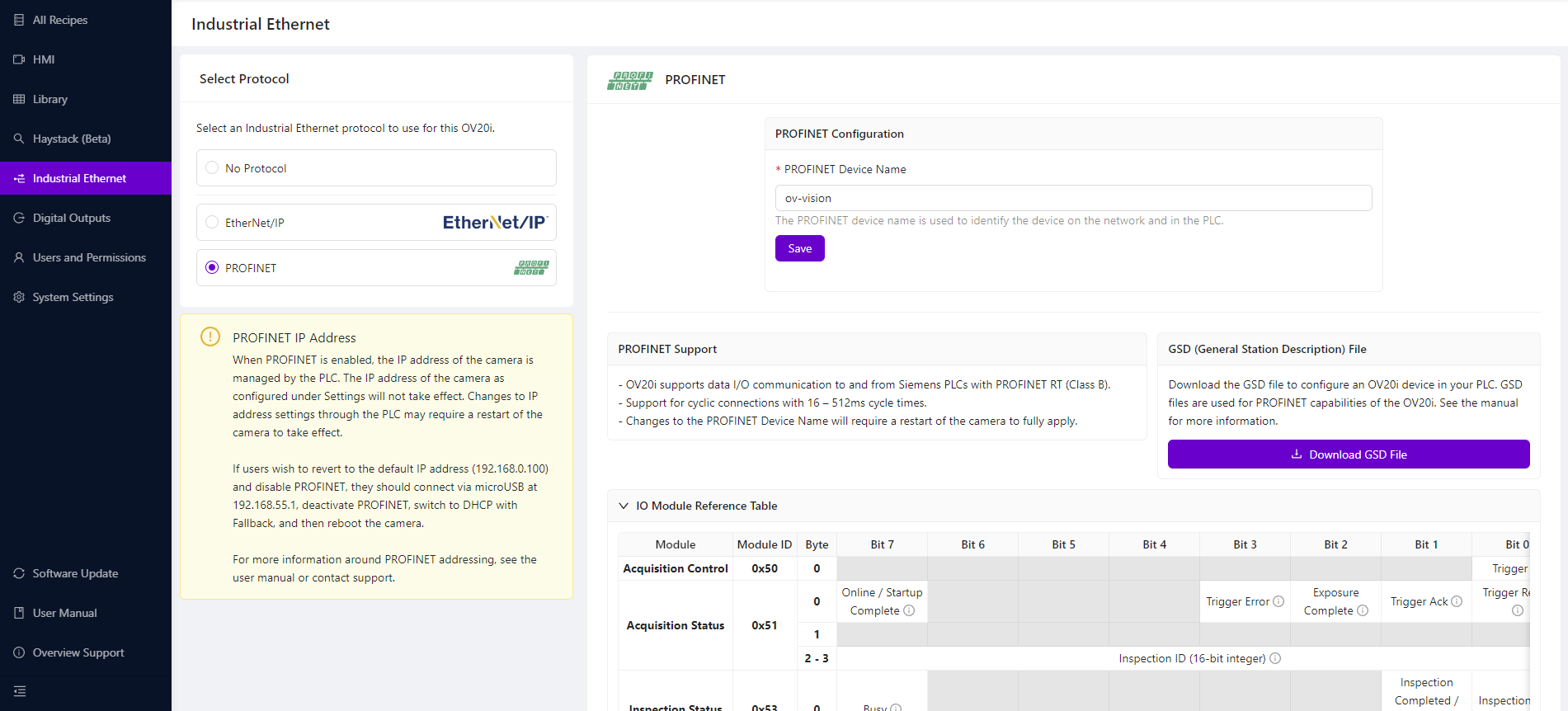

Configuración a nivel de la cámara:

• Profinet & Ethernet/IP - Solo los protocolos de comunicación configurados a nivel de sistema de la cámara
• Integración Directa - No se requiere programación adicional ni flujos de Node-RED
• Estándares Industriales - Soporte nativo para las principales plataformas de automatización (Siemens, Allen-Bradley, Mitsubishi, Omron)
• Intercambio de Datos Bidireccional - Comandos de disparo, retroalimentación de estado, control de recetas, resultados de inspección

Características Clave:

• Alcance Global - La configuración afecta a todas las recetas
• Configuración del Sistema - Administrada a través de la configuración del sistema de la cámara, no de Node-RED
• Respuesta Inmediata - Comunicación directa a nivel de hardware
• Confiabilidad Industrial - Diseñado para entornos de automatización de fábricas

Comunicación Extensible de Node-RED

Flexibilidad de Protocolos a Nivel de Receta

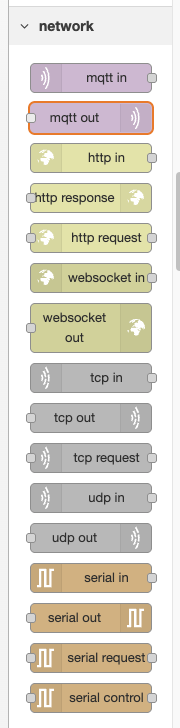

Protocolos basados en flujos de Node-RED:

• MQTT - Mensajería IoT e integración en la nube a través de flujos de Node-RED
• Modbus - Comunicación con dispositivos industriales a través de nodos de Node-RED
• TCP - Implementación de protocolo personalizado para sistemas especializados
• HTTP - Comunicación bidireccional de servicios web

Características Específicas de la Receta:

• Lógica Personalizada - Cada receta define sus propios flujos de comunicación
• Selección de Protocolos - Elegir los protocolos apropiados para los requisitos de inspección específicos
• Flexibilidad de Integración - Conectar a bases de datos, servicios en la nube, aplicaciones personalizadas
• Procesamiento de Datos - Transformar y enrutar los datos de inspección según sea necesario

Dualidad de la Comunicación HTTP

HTTP entrante (Cámara como servidor):

• Puntos finales de API abiertos - Los sistemas externos pueden activar inspecciones de forma remota
• Gestión de recetas - Cambio y control de recetas de forma remota mediante solicitudes HTTP
• Control del sistema - Las aplicaciones externas pueden controlar las funciones de la cámara
• Acceso en tiempo real - Respuesta inmediata a solicitudes HTTP externas

HTTP saliente (Cámara como cliente):

• Nodos HTTP de Node-RED - La cámara inicia la comunicación con servicios web externos
• Integración personalizada - Comunicación de servicios web específica de la receta
• Publicación de datos - Enviar resultados de inspección a sistemas externos y bases de datos
• Integración de terceros - Conectar a MES, ERP y plataformas en la nube

Arquitectura del Flujo de Comunicación

Comunicación a Nivel de Sistema vs Nivel de Receta

Comunicación del sistema de la cámara:

• Configuración global - Configuraciones de Profinet/Ethernet/IP se aplican a toda la cámara
• Fundación de red - La direccionamiento IP y la configuración de subred afectan a toda la comunicación
• Soporte de protocolos integrados - No se requiere programación para la integración industrial
• Consistencia entre recetas - El mismo comportamiento de comunicación sin importar la receta activa

Comunicación específica de la receta:

• Flujos de trabajo únicos - Los flujos de Node-RED son específicos de cada receta
• Personalización de protocolos - Diferentes recetas pueden usar métodos de comunicación distintos
• Lógica de la aplicación - El comportamiento de la comunicación se adapta a los requisitos de inspección
• Transformación de datos - Procesamiento y enrutamiento de datos específicos de la receta

Jerarquía de Respuesta de la Comunicación

Nivel de Respuesta Inmediata:

• Señales I/O digitales - Respuesta inmediata a nivel de hardware
• Protocolos PLC nativos - Comunicación industrial directa

Nivel de Respuesta Programada:

• Flujos de Node-RED - Lógica personalizada y manejo de protocolos
• Procesamiento de Datos - Transformación y enrutamiento de resultados de inspección

Nivel de Integración Externa:

• Puntos finales HTTP - Integración de servicios web y control externo
• Comunicación en la nube - MQTT y protocolos basados en Internet

Patrones y Estrategias de Integración

Arquitecturas de Comunicación Híbridas

Patrón PLC + Node-RED:

• PLC nativo para disparos inmediatos y retroalimentación de estado
• Flujos de Node-RED para enrutamiento de datos, registro y integración avanzada
• Lo mejor de ambos mundos - Fiabilidad industrial con flexibilidad personalizada

Patrón HTTP de Doble Dirección:

• HTTP entrante para control y disparadores de sistemas externos
• HTTP saliente para publicación de datos e integración
• Integración bidireccional con sistemas basados en la web

Estrategia de Recetas Mult Protocolo:

• Diferentes recetas que utilizan diferentes protocolos de comunicación
• Métodos de comunicación específicos de la aplicación
• Selección de protocolo basada en los requisitos de integración

Traducción y Puente de Protocolos

Node-RED como Puente de Comunicación:

• Conversión de protocolos entre diferentes sistemas industriales
• Transformación de formatos de datos para la compatibilidad del sistema
• Enrutamiento de la comunicación entre múltiples sistemas externos
• Centro de integración para entornos complejos de múltiples sistemas

Beneficios de la Arquitectura de Comunicación

Ventajas de Diseño

Fiabilidad Industrial:

• Protocolos nativos proporcionan una comunicación industrial inmediata y confiable
• Estándares probados aseguran compatibilidad con los sistemas de automatización existentes

Flexibilidad y Extensibilidad:

• Plataforma Node-RED permite soluciones de comunicación personalizadas
• Comunicación específica de la receta se adapta a los requisitos de la aplicación
• Arquitectura a prueba de futuro admite nuevos protocolos e integraciones

Eficiencia Operativa:

• Múltiples rutas de comunicación proporcionan redundancia y opciones
• Capacidades en tiempo real soportan requisitos de producción de alta velocidad
• Procesamiento de datos personalizado optimiza el flujo de información para aplicaciones específicas
