Conectar a PLC (Ethernet/IP, PROFINET)

Esta guía le muestra cómo conectar su cámara OV10i a PLC industriales utilizando los protocolos EtherNet/IP o PROFINET. Estas conexiones permiten la comunicación en tiempo real para activar inspecciones, recibir resultados e integrar la inspección visual en sus sistemas de producción automatizados.

Guía en Video

Vea este tema en acción: Auto-Integration Builder

nota

Para obtener información detallada sobre el mapeo de datos y los tiempos, consulte Detalles de Comunicación PLC (EtherNet/IP)

Omitir la configuración manual

Describa su integración de PLC en inglés simple y el Auto-Integration Builder generará un flujo completo de Node-RED para usted en segundos.

Cuándo usar la comunicación PLC: Cuando necesite integrar la inspección visual con líneas de producción automatizadas, activar inspecciones a partir de señales de PLC, enviar resultados de aprobado/reprobado a PLCs, o coordinar la inspección visual con otro equipo de automatización.

Prerrequisitos

• Sistema de cámara OV10i configurado y conectado a la red
• Sistema PLC con capacidad EtherNet/IP o PROFINET
• Infraestructura de red que conecte la cámara y el PLC
• Acceso al software de programación de PLC (Studio 5000, TIA Portal, etc.)
• Comprensión básica de conceptos de redes industriales

Comprendiendo los Protocolos de Comunicación PLC

EtherNet/IP

• Usado por: PLCs Allen-Bradley/Rockwell Automation principalmente
• Beneficios: Comunicación de alta velocidad, ampliamente soportado, mensajería explícita e implícita
• Aplicaciones: ControlLogix, CompactLogix y otras plataformas de Rockwell
• Intercambio de Datos: Comunicación cíclica de I/O y basada en mensajes

PROFINET

• Usado por: Siemens y otros fabricantes europeos
• Beneficios: Comunicación determinista en tiempo real, diagnósticos avanzados
• Aplicaciones: PLCs Siemens S7, varios sistemas de automatización industrial
• Intercambio de Datos: I/O cíclico con rendimiento en tiempo real

Parte 1: Conexión EtherNet/IP

Paso 1: Descargar e Instalar el Archivo EDS

El archivo EDS (Hoja de Datos Electrónica) debe ser instalado en Studio 5000 antes de que pueda agregar el OV10i a su proyecto PLC. Sin él, la cámara no aparecerá en el catálogo de módulos.

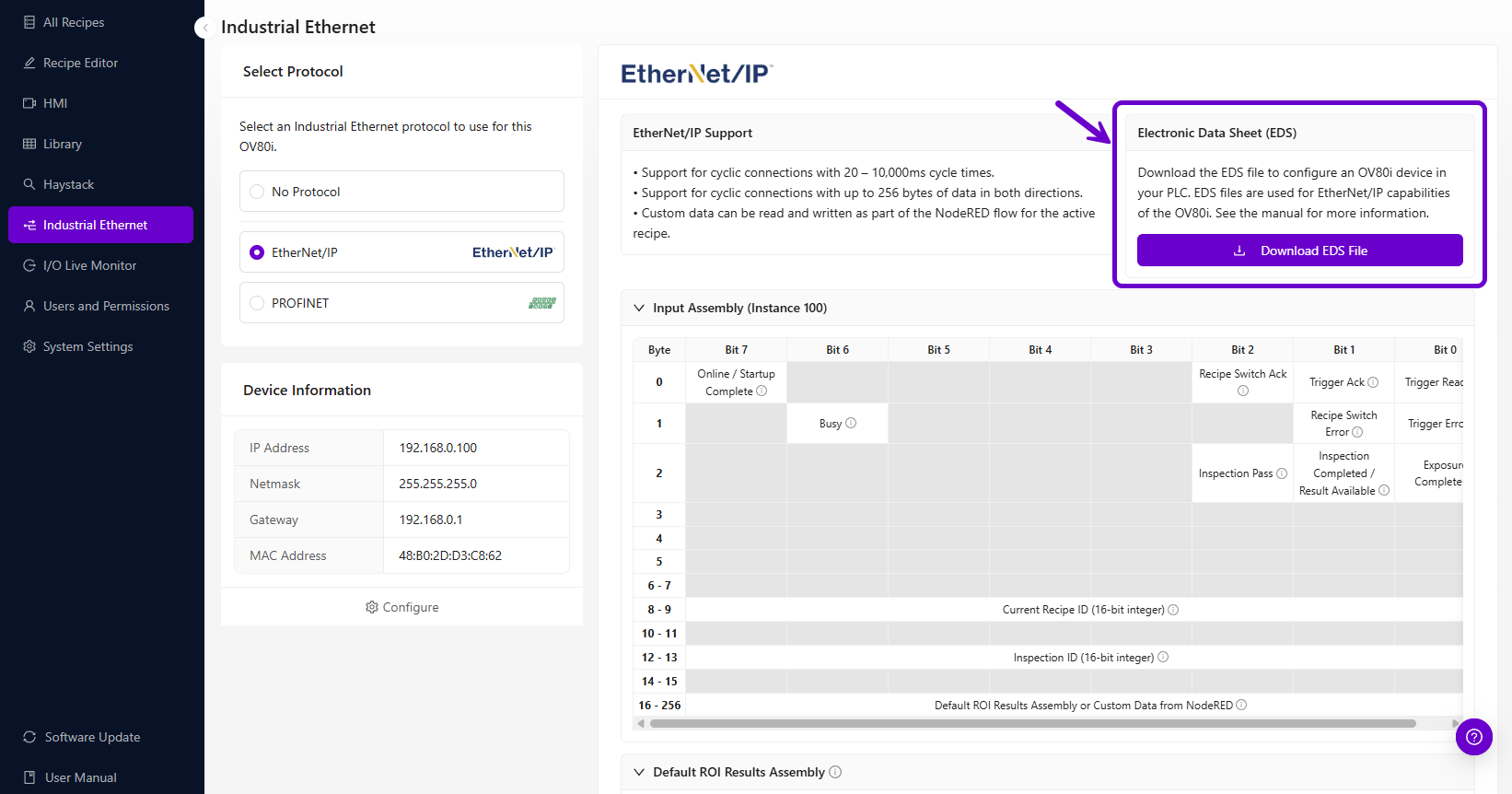

1. Descargue el archivo EDS desde:
   • La interfaz web de la cámara (Industrial Ethernet > página EtherNet/IP)
   • O directamente aquí: Archivo EDS de OV10i

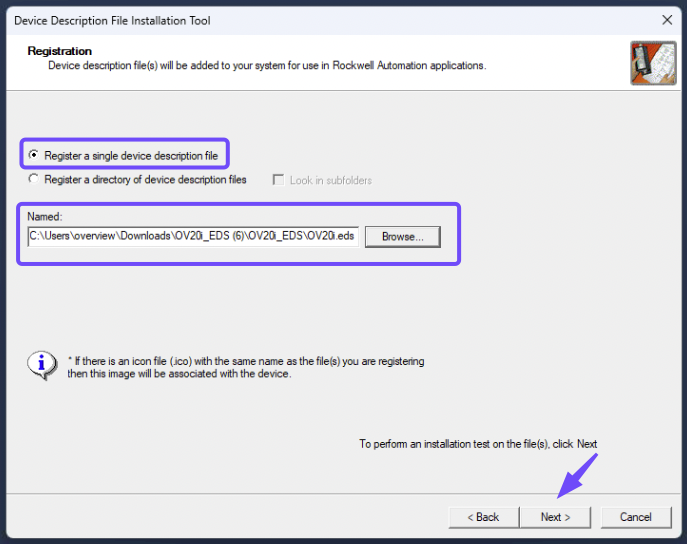

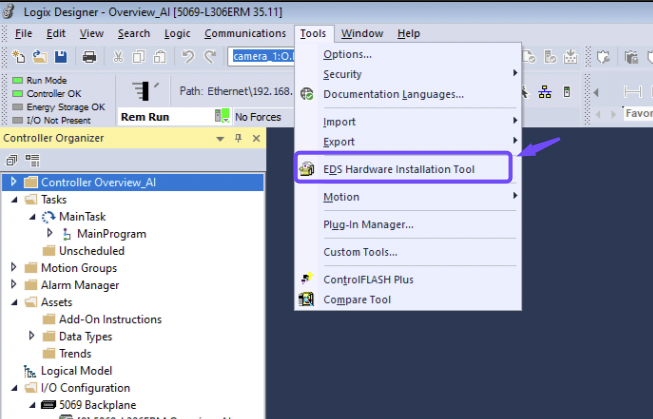

2. En Studio 5000, vaya a Herramientas > Herramienta de Instalación de Hardware EDS

3. Seleccione Registrar un archivo EDS, luego Examinar y seleccione el archivo EDS de OV10i

4. Siga el asistente de instalación para completar el registro del EDS

Archivo EDS requerido

No puede agregar el módulo OV10i en Studio 5000 sin el archivo EDS instalado. El dispositivo no aparecerá en el diálogo "Seleccionar Tipo de Módulo". Si omite este paso, su única opción será un Módulo Ethernet Genérico, que requiere ingresar manualmente las instancias de ensamblaje y los tamaños de datos.

Paso 2: Configurar OV10i para EtherNet/IP

2.1 Acceder a la Configuración de Ethernet Industrial

1. Abra la interfaz web de OV10i
2. Navegue a "Ethernet Industrial" en el menú izquierdo
3. Verá la página de configuración de Ethernet Industrial

2.2 Habilitar el Protocolo EtherNet/IP

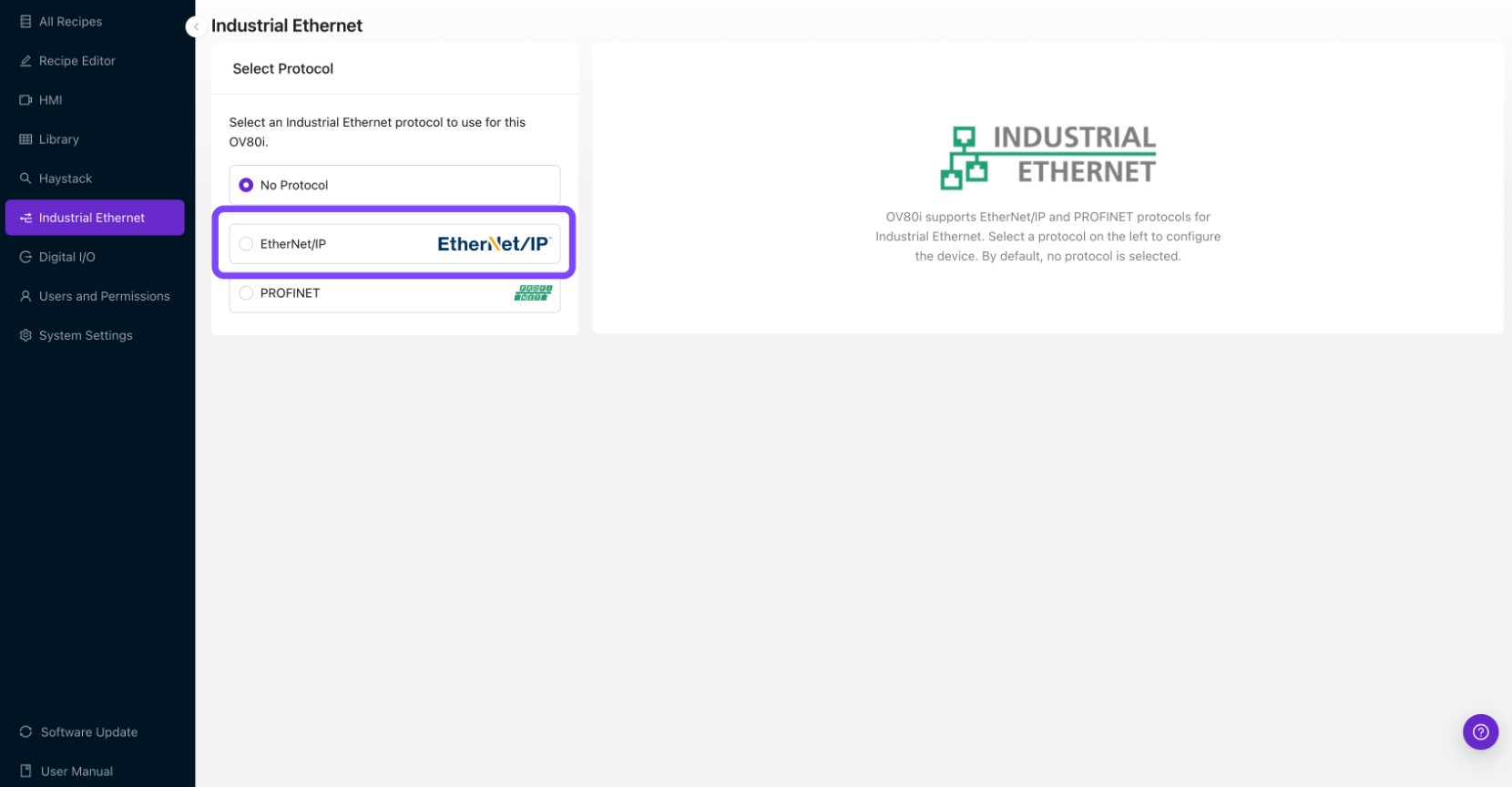

1. En el menú Ethernet Industrial, seleccione el protocolo "EtherNet/IP"
2. Haga clic en "Habilitar" para activar la comunicación EtherNet/IP
3. Anote la configuración de red de su cámara en la ventana de Información del Dispositivo

2.3 Configurar la Configuración de Red

1. Establecer Dirección IP Estática (recomendado para producción)
   • Vaya a Configuración del Sistema > Red
   • Configure la IP estática en la misma subred que su PLC
   • Ejemplo: Cámara: 192.168.1.100, PLC: 192.168.1.50
2. Configurar Máscara de Subred (típicamente 255.255.255.0)
3. Establecer Puerta de Enlace si es necesario para su red

2.4 Configurar la Configuración del Dispositivo EtherNet/IP

1. Nombre del Dispositivo: Establezca un nombre significativo para su cámara
2. Configuración de Ensamblaje: Configure las estructuras de datos de entrada/salida
3. Parámetros de Conexión: Establezca valores de tiempo de espera y RPI (Intervalo de Paquete Solicitado) apropiados
4. Haga clic en "Guardar" para aplicar la configuración de EtherNet/IP

Paso 3: Configurar la Configuración de Recetas del PLC

3.1 Habilitar Disparo del PLC (Opcional)

1. Navegue a Editor de Recetas > Configuración de Imágenes
2. Establezca Modo de Disparo en "Disparo del PLC"
3. Importante: Una vez habilitado el disparo del PLC, el disparo manual queda deshabilitado

3.2 Configurar Salida de Aprobado/Rechazado

1. Navegue a Editor de Recetas > Bloque de E/S
2. Asegúrese de que su lógica de inspección termine con el nodo "Aprobado/Rechazado Final"
3. Esto establece el bit de Aprobación de Inspección en el ensamblaje de EtherNet/IP

Paso 4: Agregar el Módulo OV10i en Studio 5000

4.1 Agregar el Módulo OV10i al Proyecto del PLC

1. En Studio 5000, abra su proyecto de PLC
2. Vaya a Configuración de E/S en el árbol del proyecto

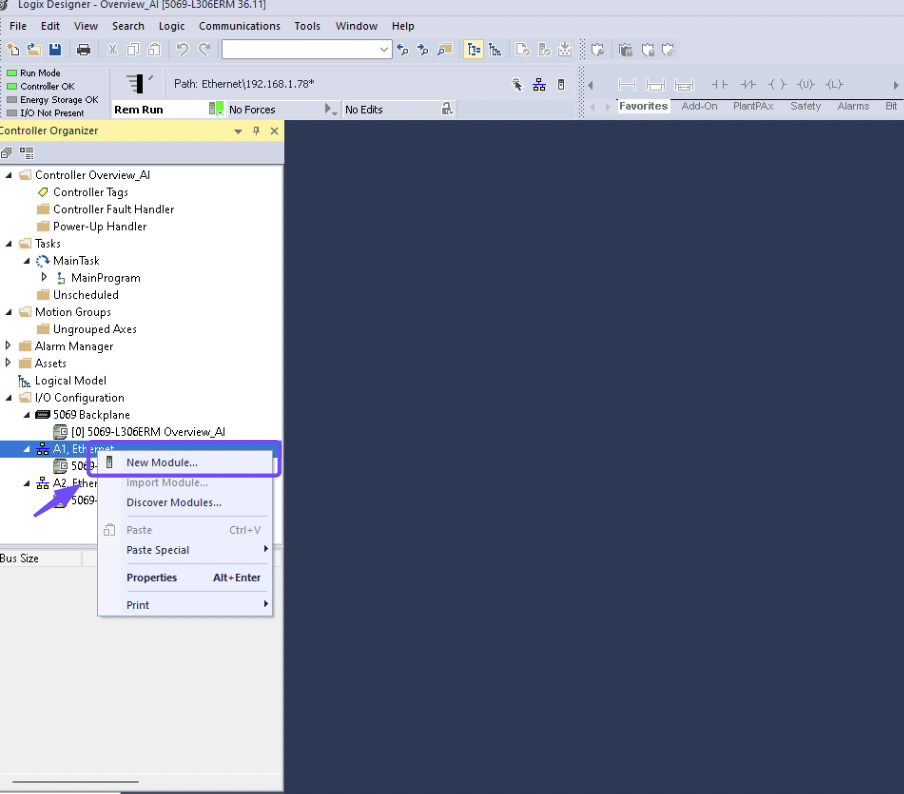

3. Haga clic derecho en el módulo Ethernet y seleccione "Nuevo Módulo"

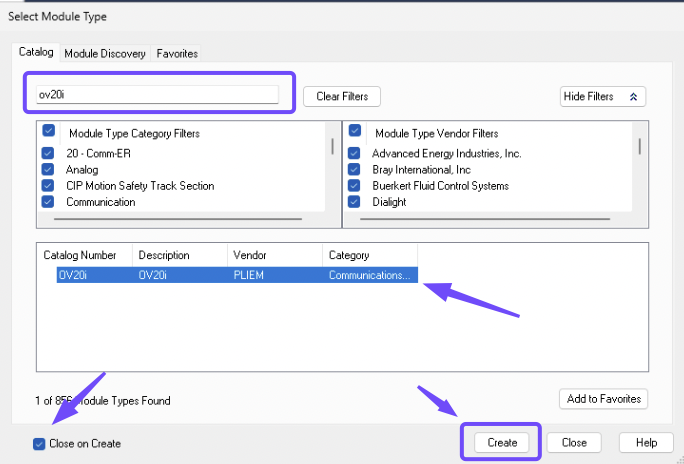

4. Busque "OV10i" o "Overview" en el catálogo de módulos (el OV10i aparece aquí porque instaló el archivo EDS en el Paso 1)
5. Seleccione el módulo OV10i y haga clic en "Crear"

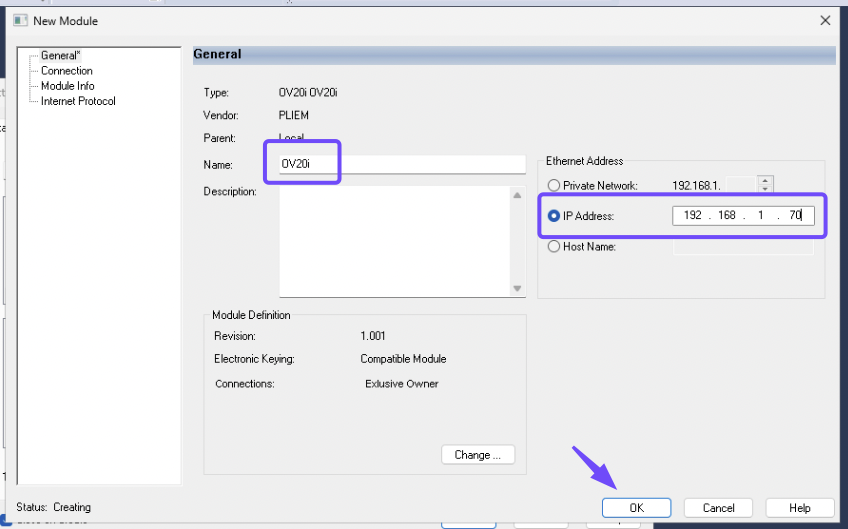

4.2 Configurar Propiedades del Módulo

1. Nombre: Ingrese un nombre descriptivo para la cámara
2. Dirección IP: Ingrese la dirección IP del OV10i (por ejemplo, 192.168.1.100)
3. RPI (Intervalo de Paquete Solicitado): Establezca en 100ms o según sea necesario
4. Parámetros de Conexión: Configure los tamaños de datos de entrada/salida
5. Haga clic en "Aceptar" para crear el módulo

4.3 Mapear Datos de E/S

1. Datos de Entrada: Resultados de inspección, bits de estado, señales de cámara lista
2. Datos de Salida: Comandos de disparo, solicitudes de cambio de receta, señales de control
3. Cree etiquetas en su programa PLC para mapear los datos de E/S
4. Ejemplo de Etiquetas de Entrada:
   • Camera_InspectionPass: BOOL
   • Camera_Ready: BOOL
   • Camera_Busy: BOOL
5. Ejemplo de Etiquetas de Salida:
   • Camera_Trigger: BOOL
   • Camera_RecipeSelect: INT

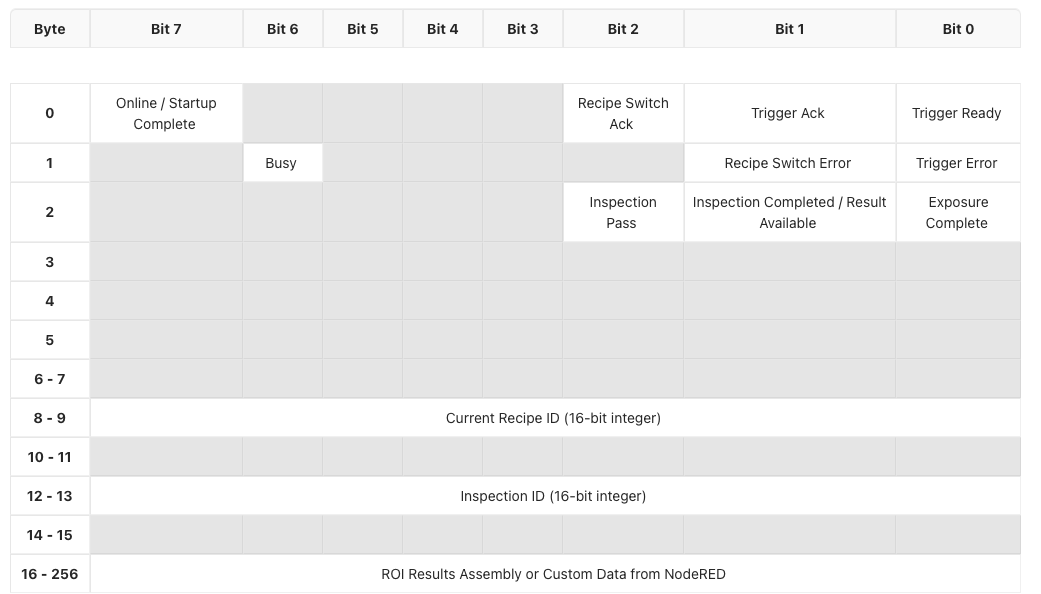

Ensamblaje de Entrada (OV10i → PLC)

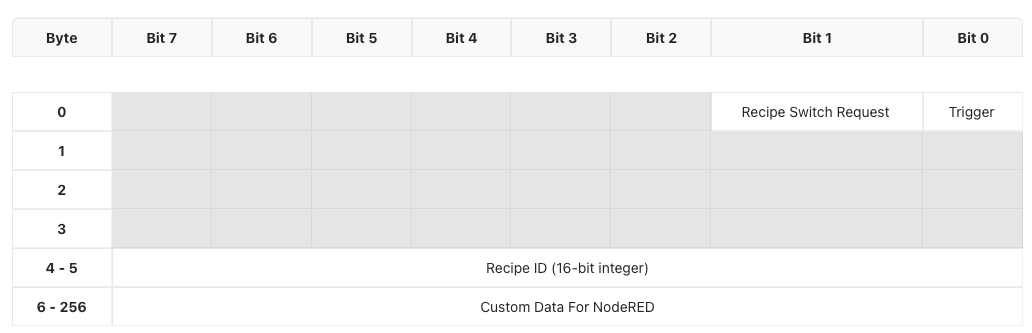

Ensamblaje de Salida (PLC → OV10i)

Paso 5: Probar la Comunicación EtherNet/IP

5.1 Verificar el Estado de la Conexión

1. En Studio 5000, verifique el estado del módulo en la Configuración de I/O
2. Marca de verificación verde indica conexión exitosa
3. X roja indica problemas de comunicación

5.2 Probar la Comunicación Básica

1. Monitorear los datos de entrada de la cámara en el programa PLC
2. Alternar señales de salida a la cámara y verificar la respuesta
3. Verificar la información de diagnóstico para cualquier código de error

5.3 Probar el Disparo y la Respuesta

1. Habilitar la salida de disparo del PLC a la cámara
2. Monitorear los resultados de inspección en los datos de entrada del PLC
3. Verificar que el estado de aprobación/rechazo se actualice correctamente
4. Verificar el tiempo de los ciclos de disparo y respuesta

Parte 2: Conexión PROFINET

Paso 1: Descargar e Instalar el Archivo GSDML

El archivo GSDML (General Station Description Markup Language) debe ser instalado en TIA Portal antes de que pueda agregar el OV10i a su configuración de hardware. Sin él, la cámara no aparecerá en el catálogo de hardware.

1. Descargue el archivo GSDML desde:
   • La interfaz web de la cámara (Industrial Ethernet > página PROFINET)
   • O directamente aquí: Archivo GSDML OV10i
2. En TIA Portal, vaya a Opciones > Administrar archivos de descripción de estación general (GSD)
3. Navegue a la carpeta donde guardó el archivo GSDML, selecciónelo y haga clic en Instalar
4. Una vez instalado, cierre el diálogo. El OV10i aparecerá ahora en el catálogo de hardware.

Se requiere archivo GSDML

No puede agregar el dispositivo OV10i en TIA Portal sin el archivo GSDML instalado. El dispositivo no aparecerá bajo Otros dispositivos de campo > PROFINET IO en el catálogo de hardware. Siempre instale primero el archivo GSDML.

Paso 2: Configurar OV10i para PROFINET

2.1 Acceder a la Configuración de Ethernet Industrial

1. Abra la interfaz web del OV10i
2. Navegue a "Industrial Ethernet" en el menú de la izquierda

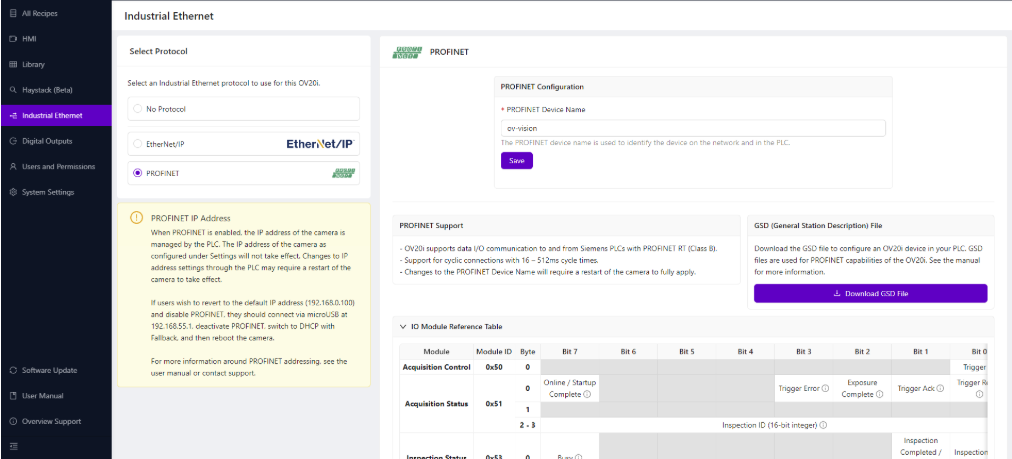

3. Seleccione el protocolo "PROFINET" de las opciones

2.2 Habilitar el Protocolo PROFINET

1. Haga clic en "Habilitar PROFINET" para activar el protocolo
2. Nota: PROFINET gestiona la dirección IP de la cámara cuando está habilitado
3. La configuración de la IP de la cámara puede ser anulada por la configuración del PLC

2.3 Configurar la Configuración del Dispositivo PROFINET

1. Nombre del Dispositivo PROFINET: Establezca un nombre único para la cámara
   • Ejemplo: "OV10i_Line1_Estación2"
   • Debe ser único si hay múltiples cámaras en el mismo PLC
2. Configuración del Dispositivo: Tenga en cuenta las capacidades del dispositivo y la estructura de datos
3. Haga clic en "Guardar" para aplicar la configuración de PROFINET

Paso 3: Configurar la Configuración de Recetas del PLC

3.1 Habilitar el Disparo del PLC (Opcional)

1. Navegue a Editor de Recetas > Configuración de Imágenes
2. Establezca el Modo de Disparo en "Disparo del PLC" si es necesario
3. Advertencia: El disparo manual está deshabilitado cuando el disparo del PLC está activo

3.2 Configurar la Lógica de Aprobación/Rechazo

1. Navegue a Editor de Recetas > Bloque de E/S
2. Asegúrese de que la lógica de inspección concluya con el nodo "Aprobación/Rechazo Final"
3. Esto establece el bit de Aprobación de Inspección en el ensamblaje de entrada PROFINET

Paso 4: Agregar OV10i en TIA Portal

nota

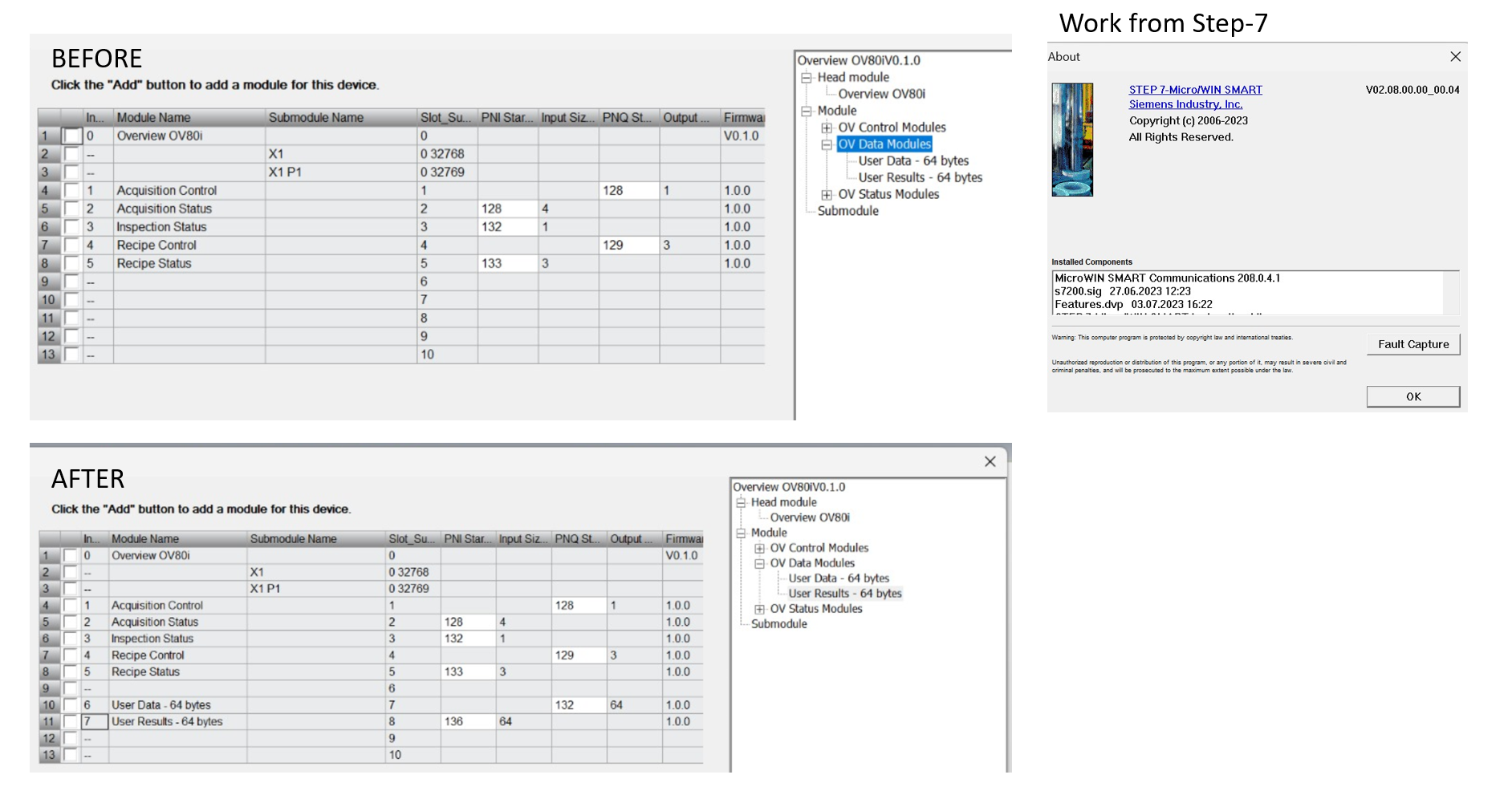

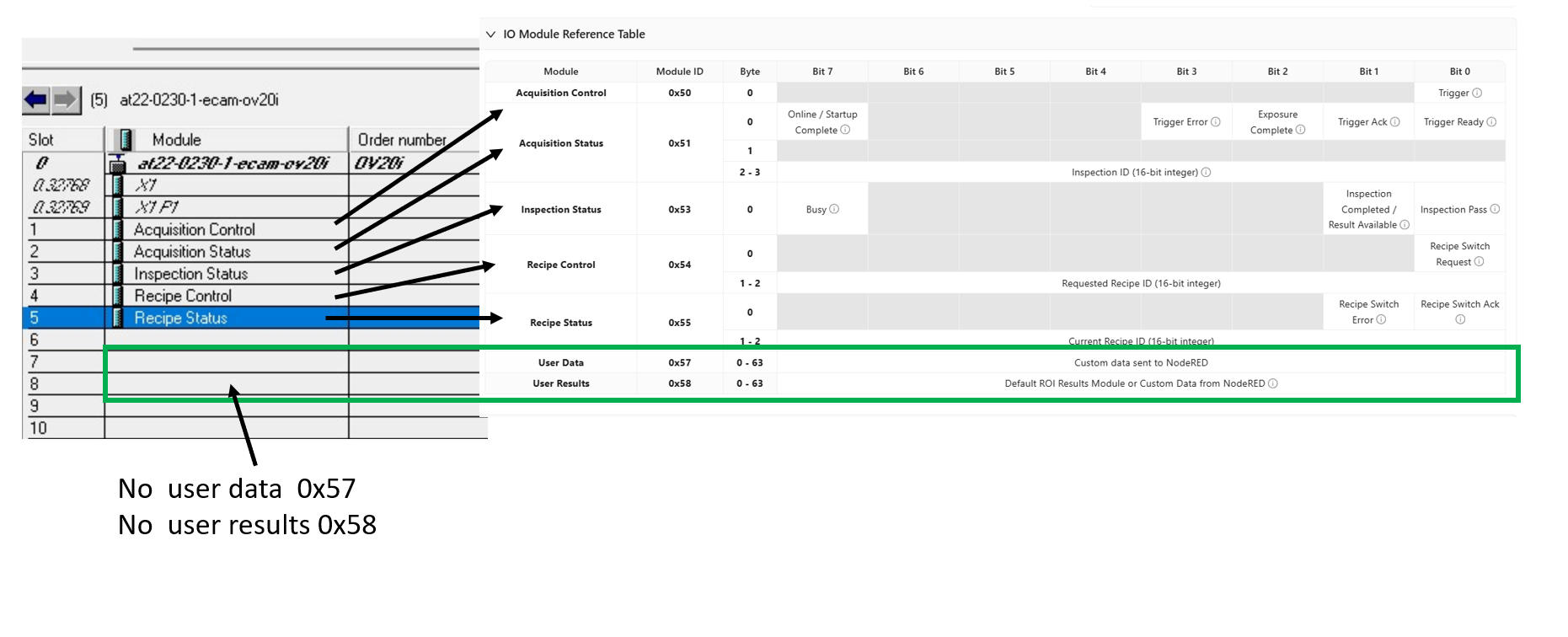

Si desea recibir datos de vuelta de Node-RED al PLC PROFINET, asegúrese de agregar los módulos de datos personalizados (User Data - 64 bytes y User Results - 64 bytes).

4.1 Agregar OV10i a la Configuración de Hardware

1. En TIA Portal, abra la vista de Dispositivos y Redes
2. Desde el Catálogo de Hardware, expanda Otros dispositivos de campo > PROFINET IO
3. Localice el dispositivo OV10i y arrástrelo a la vista de red
4. Conecte el OV10i a la interfaz PROFINET de su PLC

4.2 Configurar Propiedades del Dispositivo

1. Nombre del Dispositivo: Establezca el mismo nombre que se configuró en la cámara
2. Dirección IP: Configure la dirección IP (puede ser gestionada por el PLC)
3. Tiempo de Actualización: Establezca el tiempo de ciclo (se recomienda 128 ms por defecto)

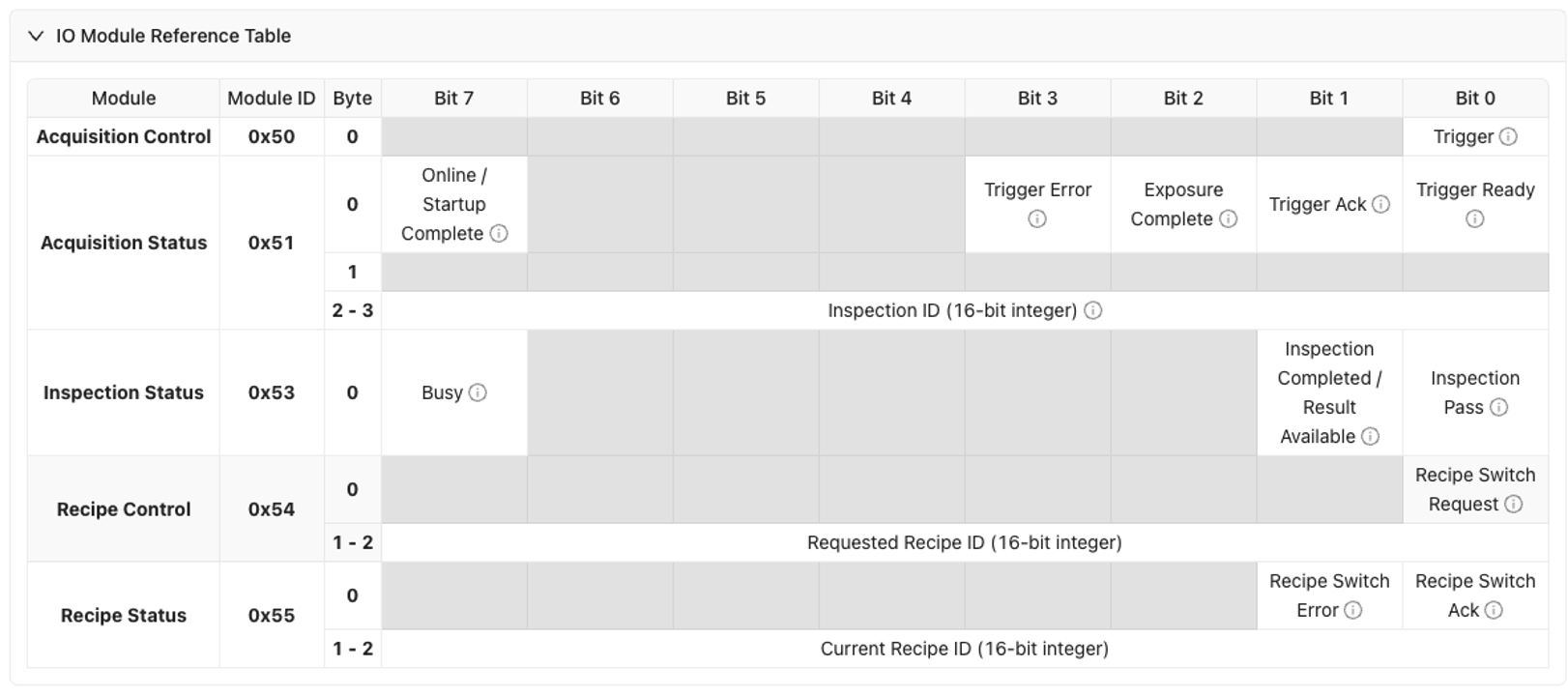

4. Datos de E/S: Configure los módulos de datos de entrada/salida según sea necesario

4.3 Asignar Dirección IP y Nombre del Dispositivo

1. Compilar la configuración de hardware
2. Conéctese en línea con el PLC
3. Asigne la dirección IP al dispositivo OV10i
4. Asigne el nombre del dispositivo que coincida con la configuración de la cámara

Paso 5: Probar la Comunicación PROFINET

5.1 Verificar el Estado del Dispositivo

1. En TIA Portal, verifique el estado del dispositivo en Dispositivos y Redes
2. Estado verde indica comunicación exitosa
3. Estado rojo indica problemas de comunicación

5.2 Probar el Intercambio de Datos

1. Monitoree los datos de entrada de la cámara en el programa del PLC
2. Controle los datos de salida a la cámara y verifique la respuesta
3. Revise los búferes de diagnóstico en busca de mensajes de error

5.3 Probar el Ciclo de Inspección

1. Active el disparador del PLC hacia la cámara
2. Monitoree los resultados de la inspección en los datos de entrada del PLC
3. Verifique la transmisión del estado de aprobado/reprobado
4. Verifique que el tiempo de ciclo cumpla con los requisitos de la aplicación

Paso 5: Solución de Problemas de Comunicación del PLC

5.1 Problemas Comunes de EtherNet/IP

Problema	Síntomas	Solución
Tiempo de espera de conexión	El módulo muestra una X roja en Studio 5000	Verifique las direcciones IP, la conectividad de la red, la configuración del firewall
Datos no actualizados	Los datos de E/S permanecen estáticos	Verifique la versión del archivo EDS, revise la configuración de ensamblaje
Disparador no funciona	La cámara no responde al disparador del PLC	Verifique la asignación de bits de disparo, asegúrese de que la salida del PLC esté activa
Respuesta lenta	Resultados de inspección retrasados	Ajuste el tiempo RPI, verifique la carga de la red

5.2 Problemas Comunes de PROFINET

Problema	Síntomas	Solución
Dispositivo no encontrado	La cámara no es visible en TIA Portal	Verifique la instalación del archivo GSDML, confirme el nombre del dispositivo
Conflictos de dirección IP	Errores de comunicación	Asegúrese de que las direcciones IP sean únicas, verifique la configuración de la subred
Errores de tiempo de ciclo	Tiempos de espera del watchdog	Aumente el tiempo de ciclo, verifique el rendimiento de la red
Errores de formato de datos	Datos de E/S incorrectos	Verifique la versión de GSDML, revise la asignación de la estructura de datos

5.3 Diagnósticos de Red

1. Prueba de ping entre la cámara y el PLC
2. Verifique los switches de red y la integridad del cable
3. Monitoree el tráfico de la red en busca de problemas de ancho de banda
4. Verifique que la configuración del firewall no bloquee la comunicación

Paso 6: Optimización del Rendimiento

6.1 Consideraciones de Tiempo

• RPI de EtherNet/IP: Comience con 100 ms, ajuste según las necesidades de la aplicación
• Tiempo de Ciclo de PROFINET: Use 128 ms por defecto, reduzca solo si es necesario
• Tiempo de Inspección: Considere el tiempo total de inspección en la planificación del ciclo
• Latencia de Red: Tenga en cuenta los retrasos de la red en los cálculos de tiempo

6.2 Eficiencia de Datos

• Minimizar el tamaño de los datos en ensamblajes de I/O
• Usar tipos de datos apropiados (BOOL vs INT vs REAL)
• Evitar datos innecesarios en la comunicación cíclica
• Usar mensajería explícita para datos no críticos

6.3 Gestión de Red

• Usar switches gestionados para mejores diagnósticos
• Implementar redundancia para aplicaciones críticas
• Monitorear la utilización de la red para prevenir congestión
• Planificar rangos de direcciones IP para escalabilidad

¡Éxito! Su Comunicación PLC está Establecida

Su cámara OV10i ahora puede:

✅ Comunicarse con PLCs utilizando protocolos industriales

✅ Recibir señales de activación de sistemas de automatización

✅ Enviar resultados de inspección a la lógica de control del PLC

✅ Integrarse sin problemas con la automatización de la línea de producción

✅ Soportar cambios de recetas remotas y coordinación del sistema

Mejores Prácticas

Implementación en Producción

• Usar direcciones IP estáticas para una comunicación consistente
• Documentar todas las configuraciones de red y de dispositivos
• Probar a fondo antes de la implementación en producción
• Planificar el mantenimiento y procedimientos de solución de problemas

Consideraciones de Seguridad

• Segmentar redes industriales de redes de oficina
• Usar switches gestionados con características de seguridad apropiadas
• Monitorear el acceso a la red y las comunicaciones de dispositivos
• Mantener el firmware actualizado en todos los dispositivos de red

Mantenimiento

• Revisiones regulares de salud de la red y diagnósticos
• Monitorear estadísticas de comunicación para tendencias de rendimiento
• Actualizar controladores de dispositivos y archivos de configuración según sea necesario
• Mantener documentación de todas las configuraciones de red

Próximos Pasos

Después de establecer la comunicación PLC:

1. Activar Inspecciones desde PLC — Configurar inspecciones activadas por PLC utilizando EtherNet/IP o PROFINET
2. Cambiar Recetas desde PLC — Cambiar recetas de la cámara de forma remota a través de comandos PLC
3. Detalles de Comunicación PLC (EtherNet/IP) — Mapeo de datos detallado, diseños de ensamblajes y temporización
4. Desarrollar lógica de control PLC para su aplicación específica
5. Crear interfaces de operador para monitoreo y control

📥 Descargar Archivos

Descargue estos archivos esenciales para la integración de PLC:

Configuración de EtherNet/IP

• Archivo EDS de OV10i - Hoja de Datos Electrónica para Allen-Bradley Studio 5000
  • Requerido para configurar el módulo OV10i en sistemas ControlLogix/CompactLogix

Configuración de PROFINET

• Archivo GSDML de OV10i - Descripción del dispositivo para Siemens TIA Portal
  • Requerido para configurar el dispositivo OV10i en redes PROFINET

Código de Ejemplo para PLC

• Rutina de Cambio de Receta - Lógica de escalera para el cambio de recetas

  • Rutina completa de Allen-Bradley para cambiar recetas de cámara a través de PLC

• Rutina de Activación de Cámara - Lógica de escalera para activar inspecciones

  • Rutina completa de Allen-Bradley para activar la cámara y manejar resultados

Notas sobre el Uso de Archivos:

• Archivos EDS: Importe en Studio 5000 a través de Herramientas → Herramienta de Instalación de Hardware EDS
• Archivos GSDML: Importe en TIA Portal a través de Opciones → Administrar Archivos GSD
• Archivos L5X: Importe la lógica de escalera directamente en su proyecto Allen-Bradley

🔗 Ver También

• Detalles de Comunicación PLC (EtherNet/IP)
• Configuración del Disparador de Entrada Digital
• Configuraciones del Sistema (Red/Hora/Registros)
• Fallas en la Comunicación de Cámara a PLC
