Enviar datos personalizados desde el PLC a la cámara

Paso 1: Crear y Configurar la Etiqueta de Datos Personalizados

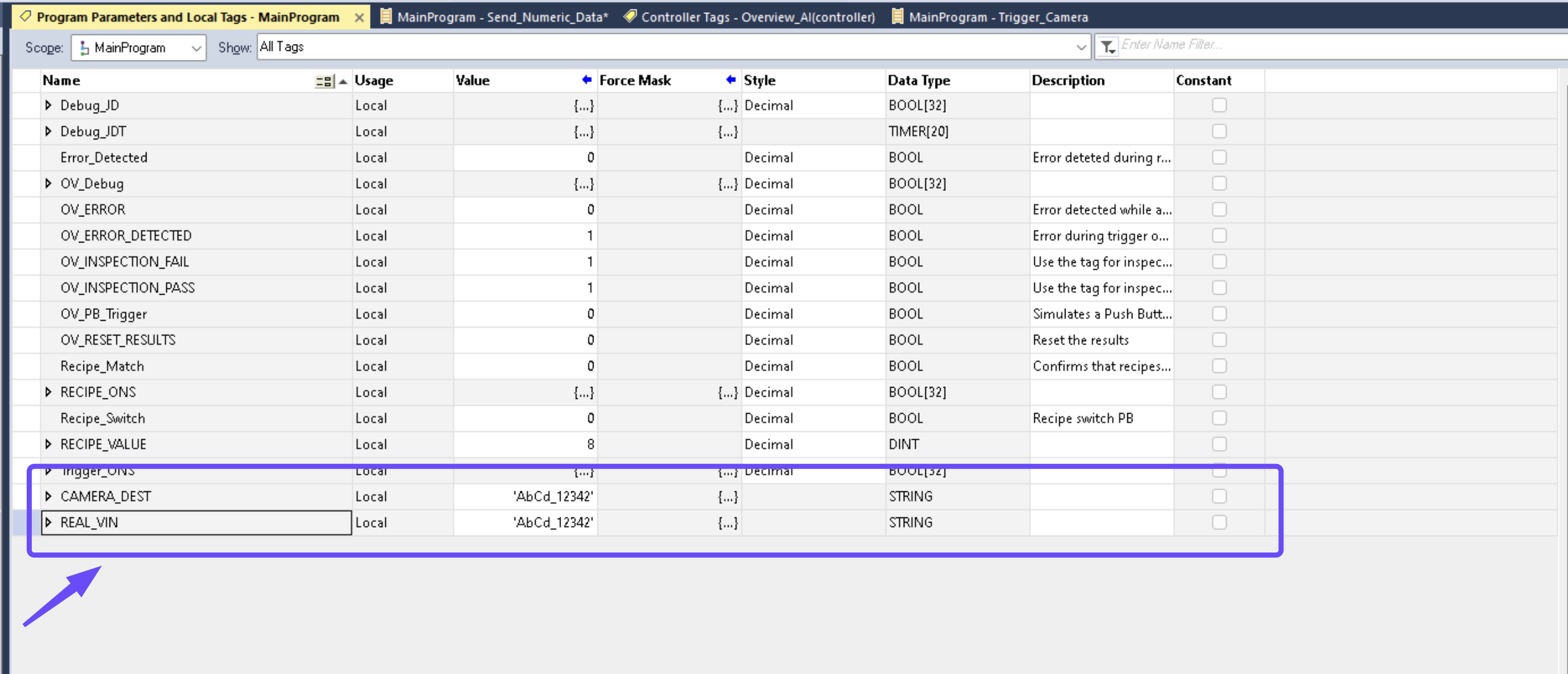

Comience creando dos etiquetas, una para copiar datos desde la etiqueta de datos personalizados y la otra para transferirlos a la etiqueta de salida de la cámara. Ambos deben tener el tipo de dato STRING.

Paso 2: Definir el Orden de Bytes para Node-RED

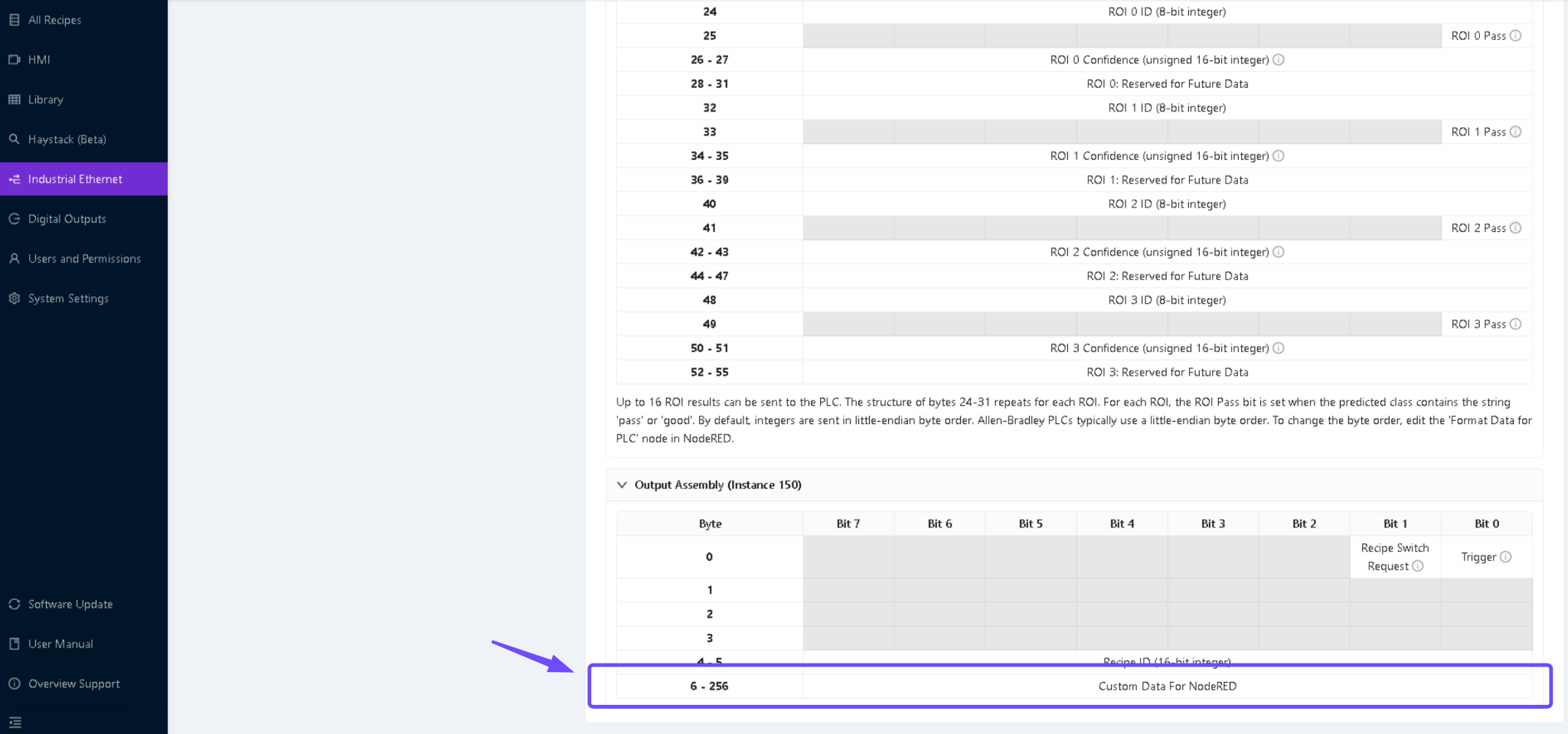

Puede elegir cualquier orden de bytes del ensamblaje de salida asignado para Node-RED. El orden de bytes se refiere a cómo se formatea y transmite los datos.

Paso 3: Desarrollar la Lógica de Disparo

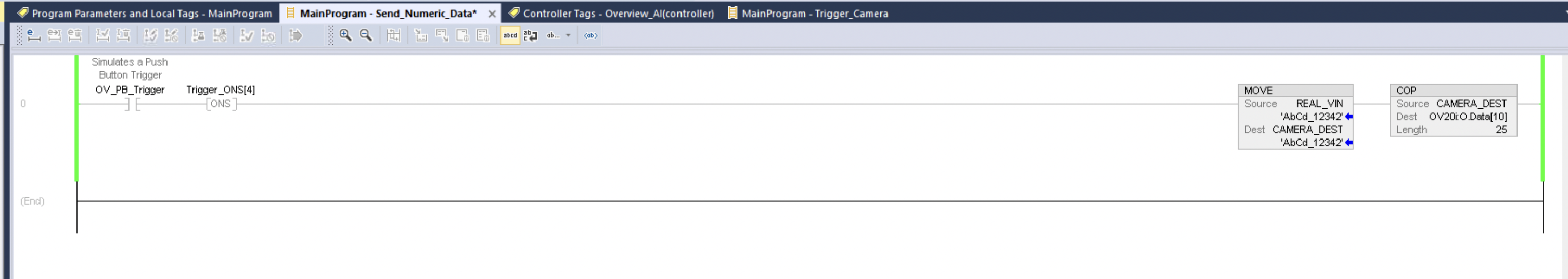

Después de crear la etiqueta de datos personalizados, use la lógica de disparo detallada en Disparar Usando un PLC para crear un nuevo conjunto de instrucciones lógicas. La lógica de disparo debe gestionar la activación de la cámara, asegurando que capture una imagen cuando se cumplan condiciones específicas.

nota

Si dispara el mismo VIN dos veces, los datos no se almacenarán en la segunda imagen. Intente borrar los datos antes de enviar el nuevo.

Paso 4: Crear un Flujo en Node-RED

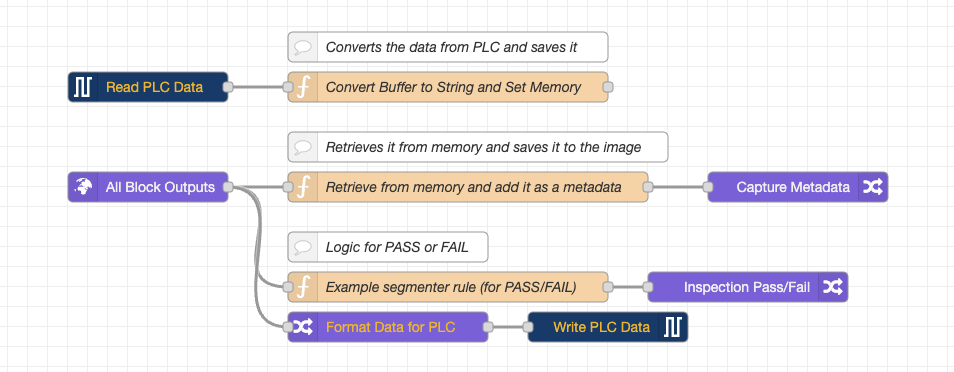

Acceda al flujo de Node-RED y cree un nuevo flujo que replique la funcionalidad requerida.

Paso 5: Capturar la Imagen y Asociar Metadatos

Después de disparar la cámara, verifique que el proceso de captura de imágenes funcione como se espera.

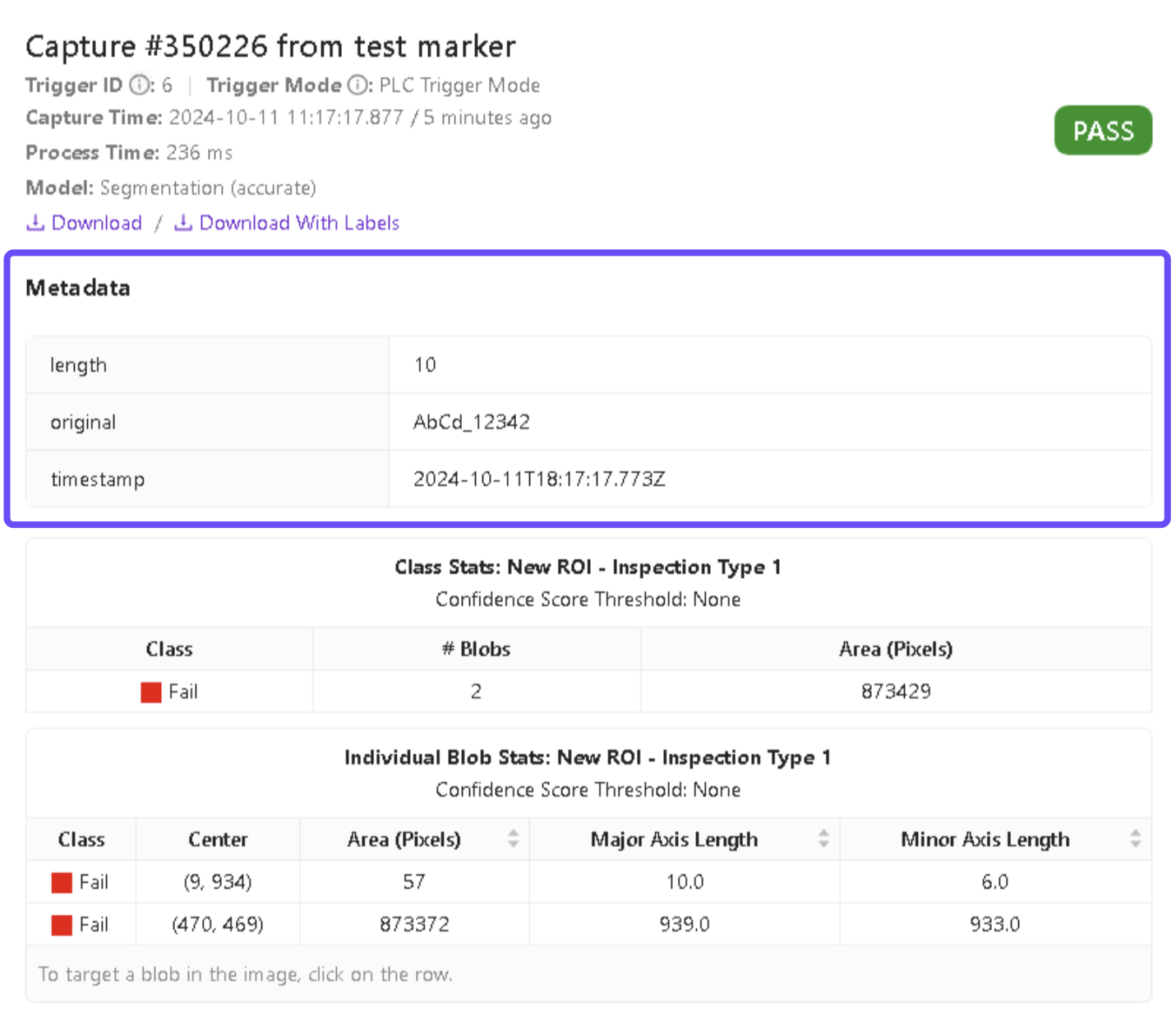

Asegúrese de que cada imagen tomada por la cámara tenga metadatos, incluyendo los datos personalizados.
