Gửi dữ liệu tùy chỉnh từ PLC đến camera

Bước 1: Tạo và Cấu hình Custom Data Tag​

Bắt đầu bằng cách tạo hai tag, một để sao chép dữ liệu từ custom data tag và tag còn lại để chuyển dữ liệu đến output tag của camera. Cả hai phải có kiểu dữ liệu STRING.

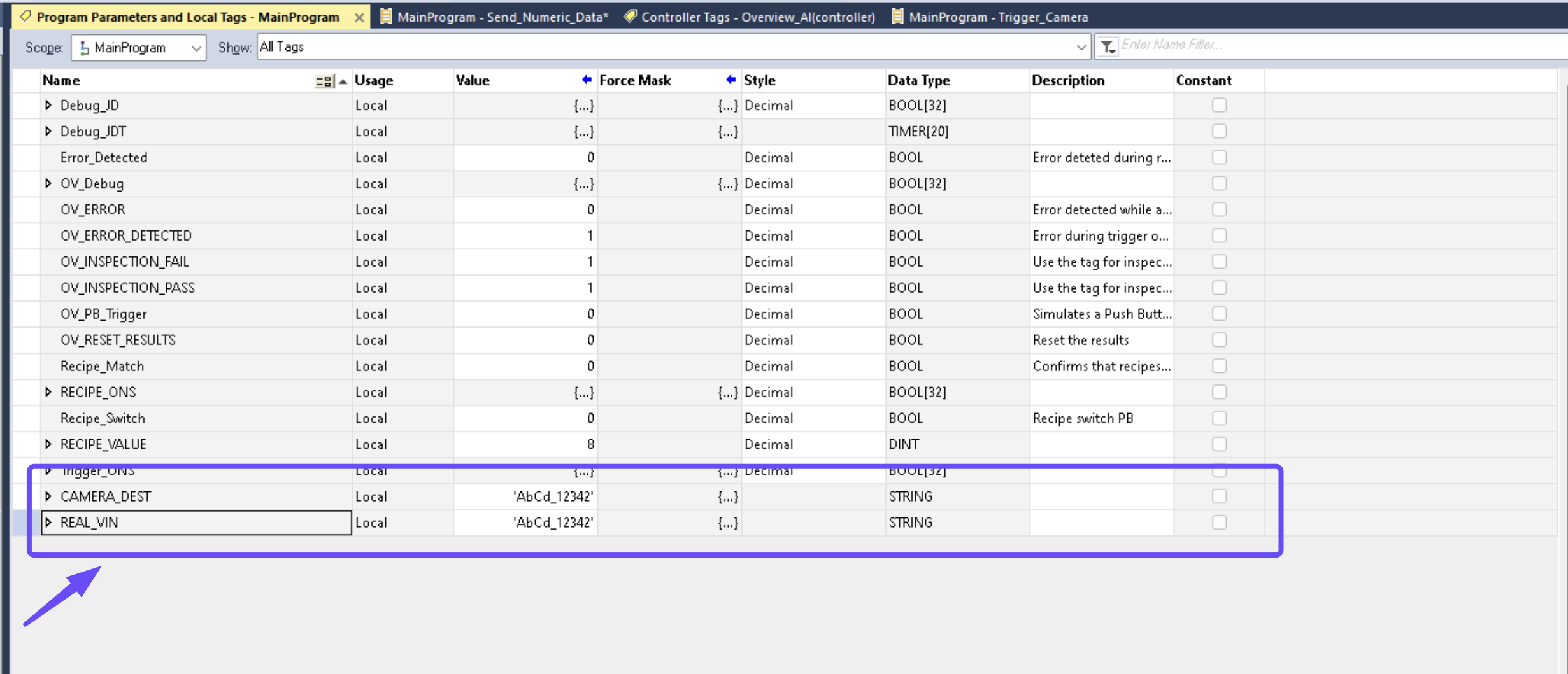

Custom Data Tags

Bước 2: Xác định Byte Order cho Node-RED​

Bạn có thể chọn bất kỳ byte order nào từ output assembly được gán cho Node-RED. Byte order đề cập đến cách dữ liệu được định dạng và truyền đi.

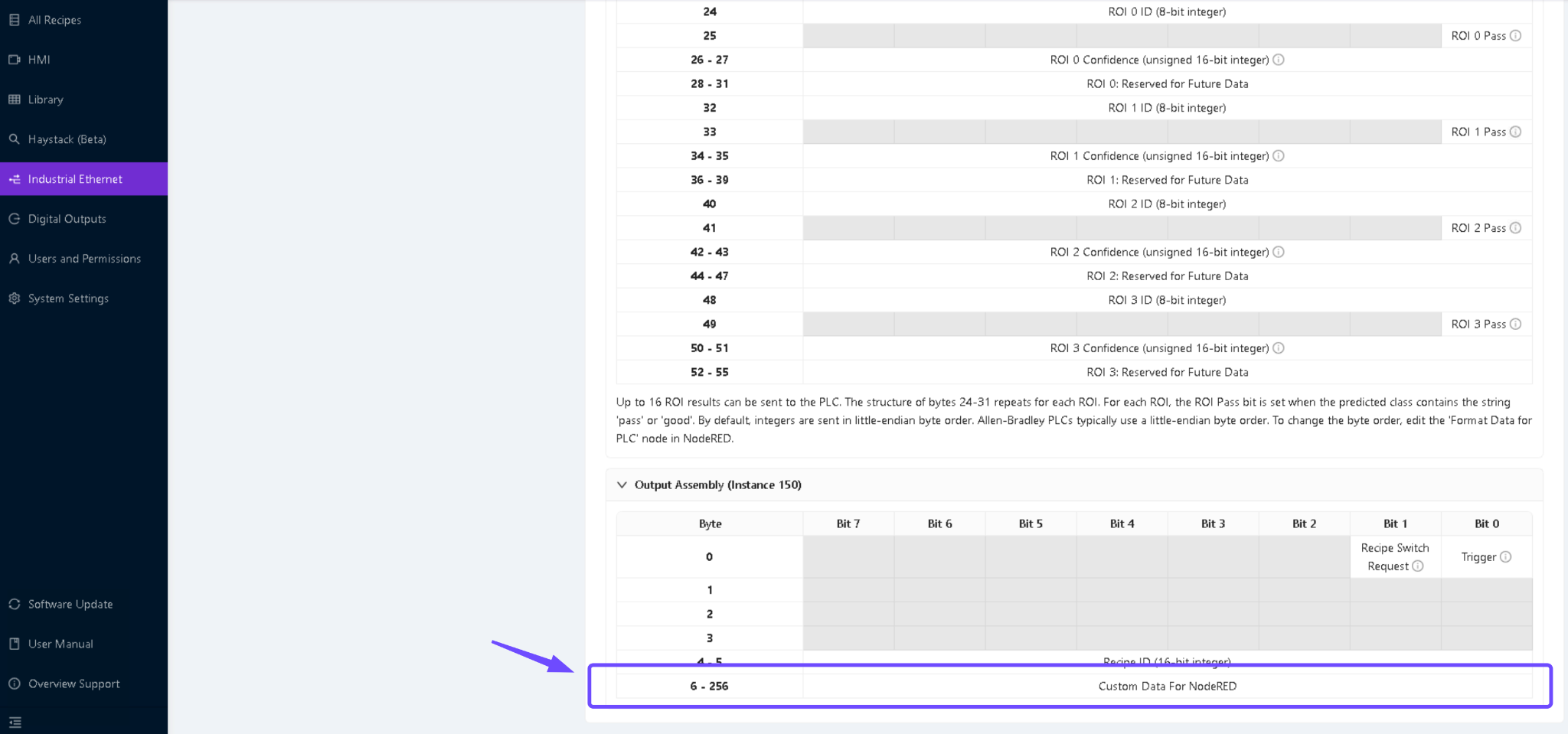

Example of Byte Order Assigned to Custom Data for Node-RED

Bước 3: Xây dựng Logic Trigger​

Sau khi tạo custom data tag, sử dụng logic trigger được mô tả chi tiết trong Trigger Using a PLC để tạo một tập hợp các chỉ lệnh logic mới. Logic trigger sẽ xử lý việc kích hoạt camera, đảm bảo rằng camera chụp ảnh bất cứ khi nào các điều kiện cụ thể được đáp ứng.

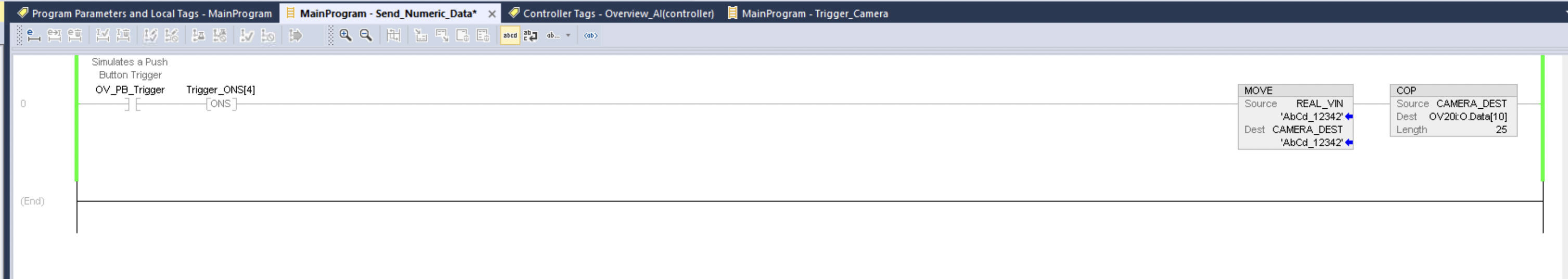

Trigger Logic for Sending Numeric Data

note

Nếu bạn trigger cùng một VIN hai lần, dữ liệu sẽ không được lưu trữ trên ảnh thứ hai. Hãy xóa dữ liệu trước khi gửi dữ liệu mới vào.

Bước 4: Tạo một Flow trong Node-RED​

Truy cập Node-RED flow và tạo một flow mới phản ánh chức năng yêu cầu.

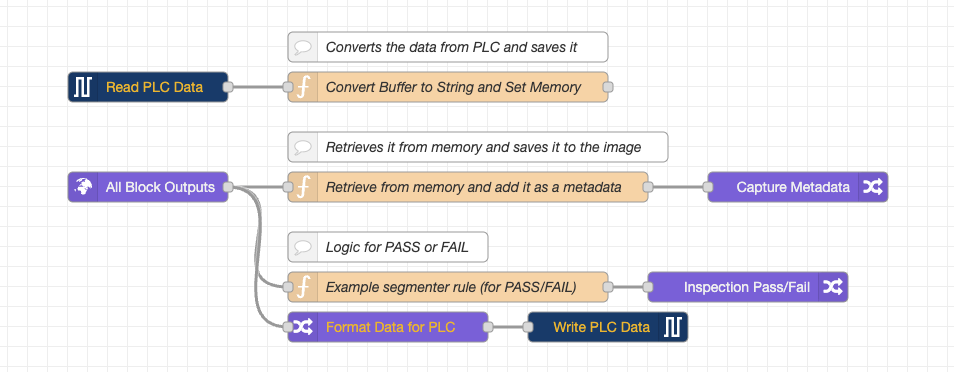

Node-RED Flow Example for Sending Custom Data

Bước 5: Chụp Ảnh và Liên kết Metadata​

Sau khi trigger camera, hãy xác minh rằng quá trình chụp ảnh đang hoạt động như mong đợi.

Đảm bảo rằng mỗi ảnh camera chụp đều có metadata, bao gồm cả dữ liệu tùy chỉnh.

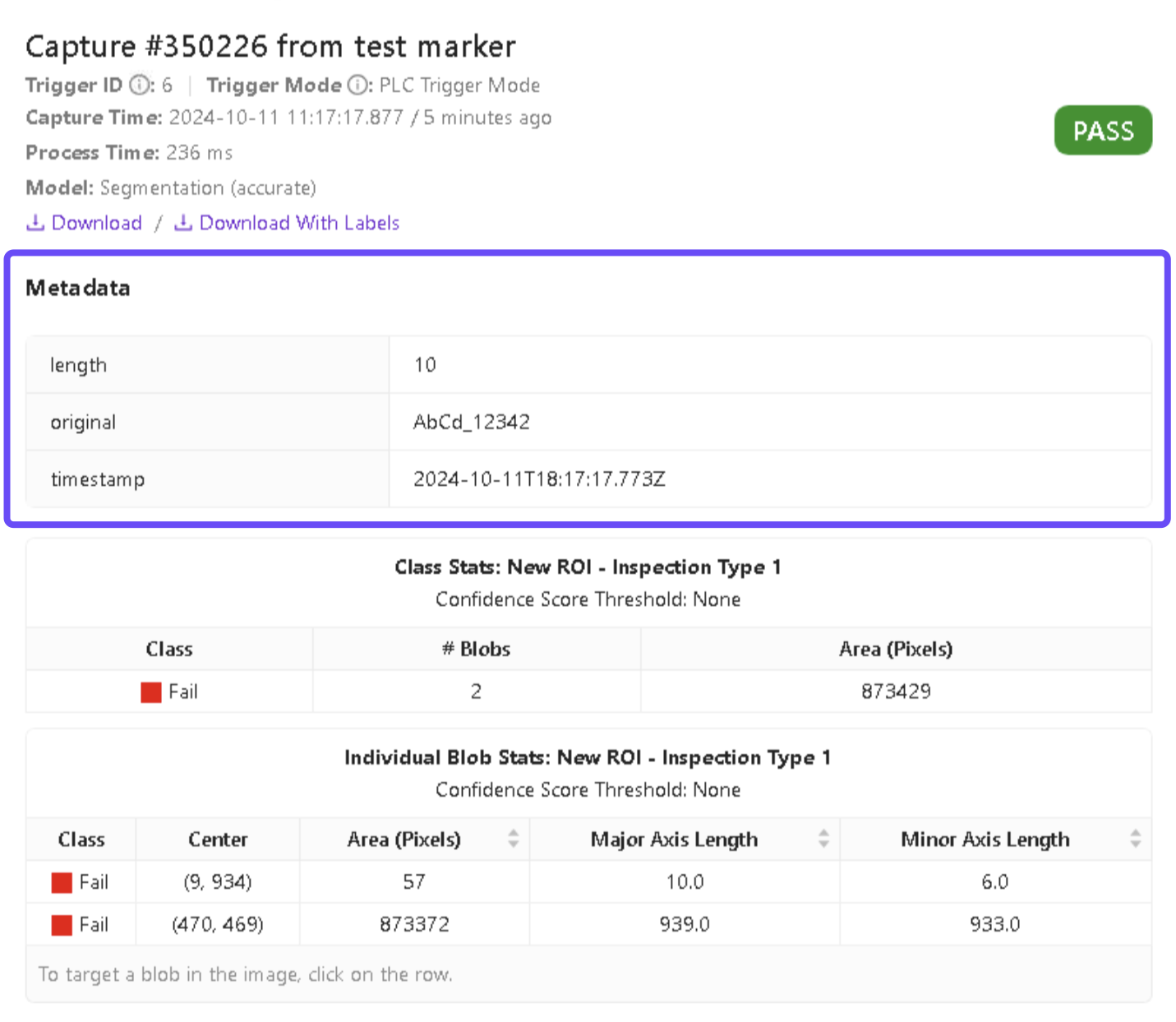

Image Capture with Metadata
