Logic Digital I/O: NPN vs PNP

Trang này giải thích cấu hình digital I/O của OV10i và cách đấu nối đúng các thiết bị NPN và PNP với đầu nối M12 A-Coded 17 Pin của camera.

Tổng Quan Digital I/O của OV10i​

Cấu Hình Phần Cứng​

OV10i cung cấp 5 đường digital I/O thông qua đầu nối Power I/O M12 A-Coded 17 Pin:

Phân Bố I/O:

  • 1 Trigger Input - Tín hiệu trigger chính
  • 2 Digital Inputs - Các đầu vào sensor bổ sung
  • 2 Digital Outputs - Đầu ra trạng thái và kết quả

Thông Số Điện​

  • Điện Áp Hoạt Động: Đầu vào 19-24 VDC
  • Dòng Điện Đầu Ra: Tối đa 100mA mỗi output
  • Logic Đầu Vào: Kéo xuống GND để kích hoạt input
  • Logic Đầu Ra: Khi active, output sink xuống GND (tương thích NPN)
  • Bảo Vệ Nhiệt: DIO GND được nối qua cầu chì nhiệt

Hiểu Về Logic NPN vs PNP​

Logic NPN (Sinking)​

Thiết bị NPN sink dòng xuống đất khi active.

Đặc Điểm:

  • Trạng Thái Active: Thiết bị kết nối tín hiệu xuống GND (0V)
  • Trạng Thái Inactive: Tín hiệu ở trạng thái thả nổi hoặc được kéo lên cao
  • Hướng Dòng Điện: Từ nguồn dương → qua tải → qua thiết bị → xuống đất
  • Ứng Dụng Phổ Biến: Hầu hết các sensor và PLC công nghiệp hiện đại

Logic PNP (Sourcing)​

Thiết bị PNP cấp dòng từ nguồn dương khi active.

Đặc Điểm:

  • Trạng Thái Active: Thiết bị kết nối tín hiệu với nguồn dương (+24V)
  • Trạng Thái Inactive: Tín hiệu ở trạng thái thả nổi hoặc được kéo xuống thấp
  • Hướng Dòng Điện: Từ thiết bị → qua tải → xuống đất
  • Ứng Dụng Phổ Biến: Một số thiết bị công nghiệp châu Âu

Cấu Hình Digital Input của OV10i​

Logic Đầu Vào Gốc: Tương Thích NPN​

Các input của OV10i được thiết kế cho thiết bị NPN (sinking).

Kích Hoạt Input: Kéo xuống GND để kích hoạt input

Kết Nối Sensor NPN (Kết Nối Trực Tiếp)​

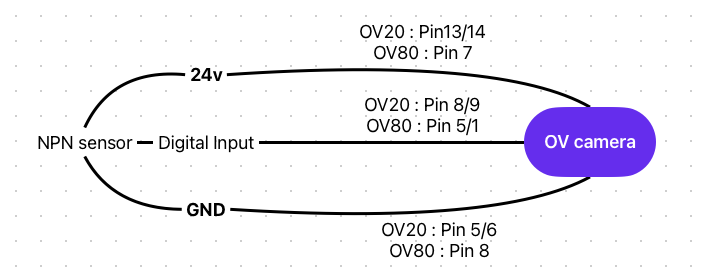

Sơ Đồ Đấu Dây cho Sensor NPN:

NPN

Hoạt Động:

  • Sensor Inactive: Input thả nổi ở mức cao (inactive)
  • Sensor Active: Sensor kéo input xuống GND (active)

Kết Nối Sensor PNP (Yêu Cầu Điện Trở Pull-Down)​

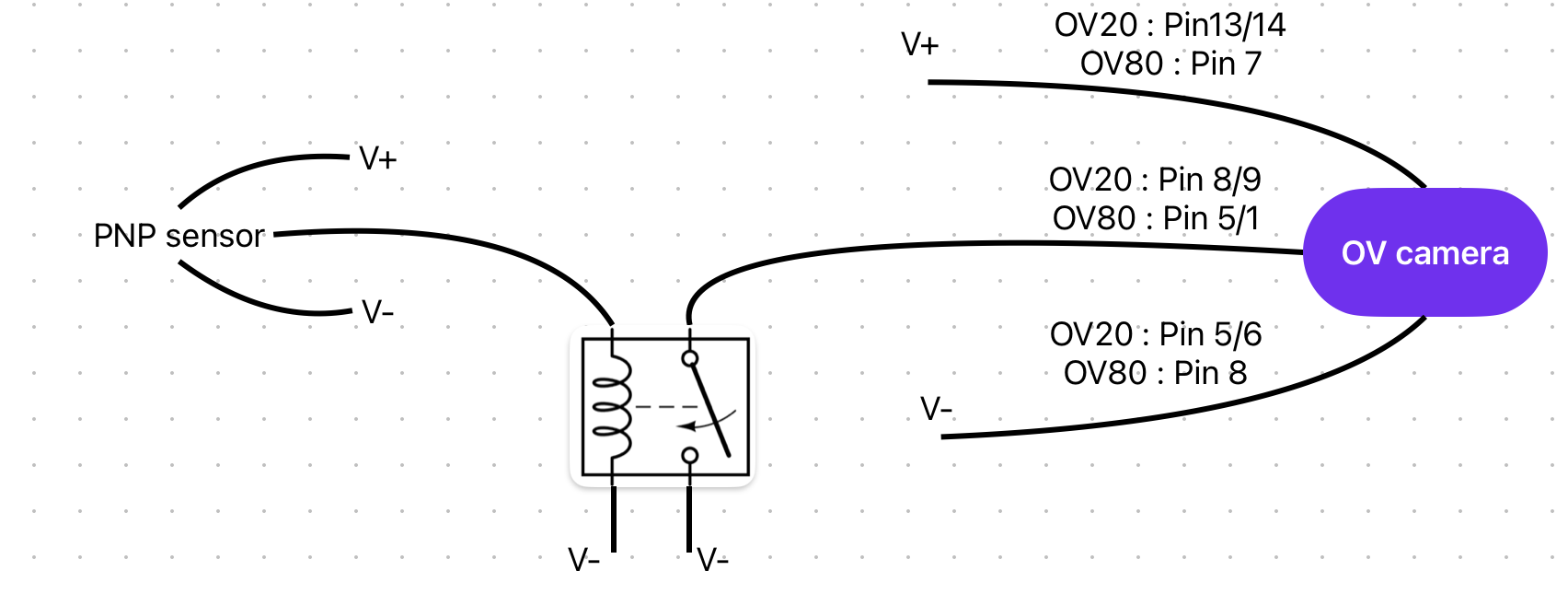

Sơ Đồ Đấu Dây cho Sensor PNP:

NPN

Điện Trở Pull-Down: Thông thường 10kΩ giữa input và GND

Hoạt Động:

  • Sensor Inactive: Điện trở pull-down giữ input ở GND (inactive)
  • Sensor Active: Sensor áp đảo pull-down, nâng điện áp input lên (có thể không kích hoạt tin cậy)
Quan Trọng

Sensor PNP yêu cầu mạch giao tiếp bổ sung để hoạt động tin cậy với các input của OV10i.

Cấu Hình Digital Output của OV10i​

Logic Đầu Ra Gốc: NPN (Sinking)​

Các output của OV10i là output sinking tương thích NPN.

Hoạt Động Đầu Ra:

  • Active: Output sink xuống GND (0V)
  • Inactive: Output thả nổi (trở kháng cao)
  • Dòng Tối Đa: 100mA mỗi output
  • Yêu Cầu Nguồn Ngoài: Các output yêu cầu nguồn cấp ngoài
warning

Digital output DO0 / DO1 là NPN open-collector, chỉ sinking. Chúng kéo đường tín hiệu xuống GND khi active và không thể source +24 V. Cần cung cấp điện trở pull-up hoặc tải ngoài đến +24 V để hoạt động đúng.

Tùy Chọn Giao Tiếp:

  • Relay Module: Dùng output để kích cuộn relay, các tiếp điểm relay chuyển mạch tải PNP
  • Mạch Transistor: Dùng output để điều khiển transistor PNP cho việc chuyển mạch tải

Nối Đất và Tham Chiếu Chung​

Yêu Cầu Nối Đất Quan Trọng​

DIO GND phải được kết nối với GND để digital input hoạt động. DIO GND được nối với GND qua cầu chì nhiệt.

Hệ Thống Đa Nguồn Cấp: Khi kết nối các đường digital I/O của OV10i với hệ thống được cấp nguồn từ nguồn khác, sử dụng chân này để nối các đất lại với nhau.

⚠️ Các Vấn Đề Đấu Dây Thường Gặp​

Vấn Đề Ground Loop​

  • Triệu Chứng: Hoạt động input thất thường, false trigger
  • Giải Pháp: Đảm bảo nối đất một điểm, sử dụng DIO GND đúng cách

Dòng Đầu Ra Không Đủ​

  • Triệu Chứng: Tải không kích hoạt tin cậy
  • Giải Pháp: Xác nhận dòng tải <100mA, dùng relay cho tải có dòng cao hơn

Không Tương Thích Sensor PNP​

  • Triệu Chứng: Input không phản hồi với sensor PNP
  • Giải Pháp: Thêm điện trở pull-down hoặc dùng module giao tiếp

Input Thả Nổi​

  • Triệu Chứng: Kích hoạt ngẫu nhiên khi không có sensor kết nối
  • Giải Pháp: Kết nối các input không sử dụng với DIO GND qua điện trở 10kΩ

Thực Hành Tốt Nhất​

Hướng Dẫn Thiết Kế​

  • ✅ Sử dụng thiết bị NPN khi có thể để tương thích trực tiếp
  • ✅ Xác nhận kết nối đất trước khi cấp nguồn
  • ✅ Thêm bảo vệ (cầu chì/bộ chống sét lan truyền) cho môi trường công nghiệp
  • ✅ Ghi chép lại đấu dây để bảo trì và xử lý sự cố

Quy Trình Kiểm Tra​

  1. Xác nhận điện áp nguồn cấp (19-24 VDC)
  2. Kiểm tra thông mạch của các kết nối đất
  3. Kiểm tra các input bằng đồng hồ vạn năng trước khi kết nối sensor
  4. Kiểm tra các output với tải phù hợp
  5. Theo dõi dòng tiêu thụ để đảm bảo <100mA mỗi output
