Digital I/O Logik: NPN vs. PNP

Diese Seite erläutert die Digital-I/O-Konfiguration des OV10i und wie NPN- und PNP-Geräte korrekt an den M12 A-Coded 17-Pin-Steckverbinder der Kamera angeschlossen werden.

OV10i Digital I/O – Überblick​

Hardware-Konfiguration​

Der OV10i stellt 5 Digital-I/O-Leitungen über den M12 A-Coded 17-Pin Power-I/O-Steckverbinder bereit:

I/O-Aufteilung:

  • 1 Trigger-Eingang – Primärer Trigger-Signaleingang
  • 2 Digitale Eingänge – Zusätzliche Sensoreingänge
  • 2 Digitale Ausgänge – Status- und Ergebnisausgänge

Elektrische Spezifikationen​

  • Betriebsspannung: 19–24 VDC Eingang
  • Ausgangsstrom: Max. 100 mA pro Ausgang
  • Eingangslogik: Auf GND ziehen, um den Eingang zu aktivieren
  • Ausgangslogik: Im aktiven Zustand schaltet der Ausgang nach GND (NPN-kompatibel)
  • Thermischer Schutz: DIO GND über Thermosicherung angebunden

NPN vs. PNP Logik verstehen​

NPN-Logik (Sinking)​

NPN-Geräte ziehen im aktiven Zustand Strom nach Masse.

Eigenschaften:

  • Aktiver Zustand: Gerät verbindet das Signal mit GND (0 V)
  • Inaktiver Zustand: Signal bleibt offen oder wird auf High gezogen
  • Stromfluss: Von der positiven Versorgung → durch die Last → zum Gerät → nach Masse
  • Typische Anwendung: Die meisten modernen Industriesensoren und PLCs

PNP-Logik (Sourcing)​

PNP-Geräte liefern im aktiven Zustand Strom von der positiven Versorgung.

Eigenschaften:

  • Aktiver Zustand: Gerät verbindet das Signal mit der positiven Versorgung (+24 V)
  • Inaktiver Zustand: Signal bleibt offen oder wird auf Low gezogen
  • Stromfluss: Vom Gerät → durch die Last → nach Masse
  • Typische Anwendung: Einige europäische Industrieanlagen

OV10i Digitaleingang-Konfiguration​

Native Eingangslogik: NPN-kompatibel​

Die Eingänge des OV10i sind für NPN-Geräte (Sinking) ausgelegt.

Eingangsaktivierung: Auf GND ziehen, um den Eingang zu aktivieren

Anschluss von NPN-Sensoren (Direktverbindung)​

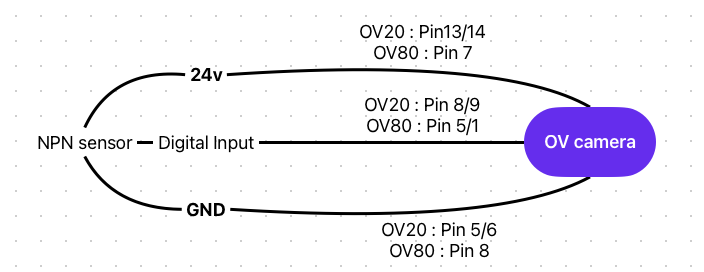

Verdrahtung für NPN-Sensoren:

NPN

Funktionsweise:

  • Sensor inaktiv: Eingang floatet auf High (inaktiv)
  • Sensor aktiv: Sensor zieht Eingang auf GND (aktiv)

Anschluss von PNP-Sensoren (Pull-Down erforderlich)​

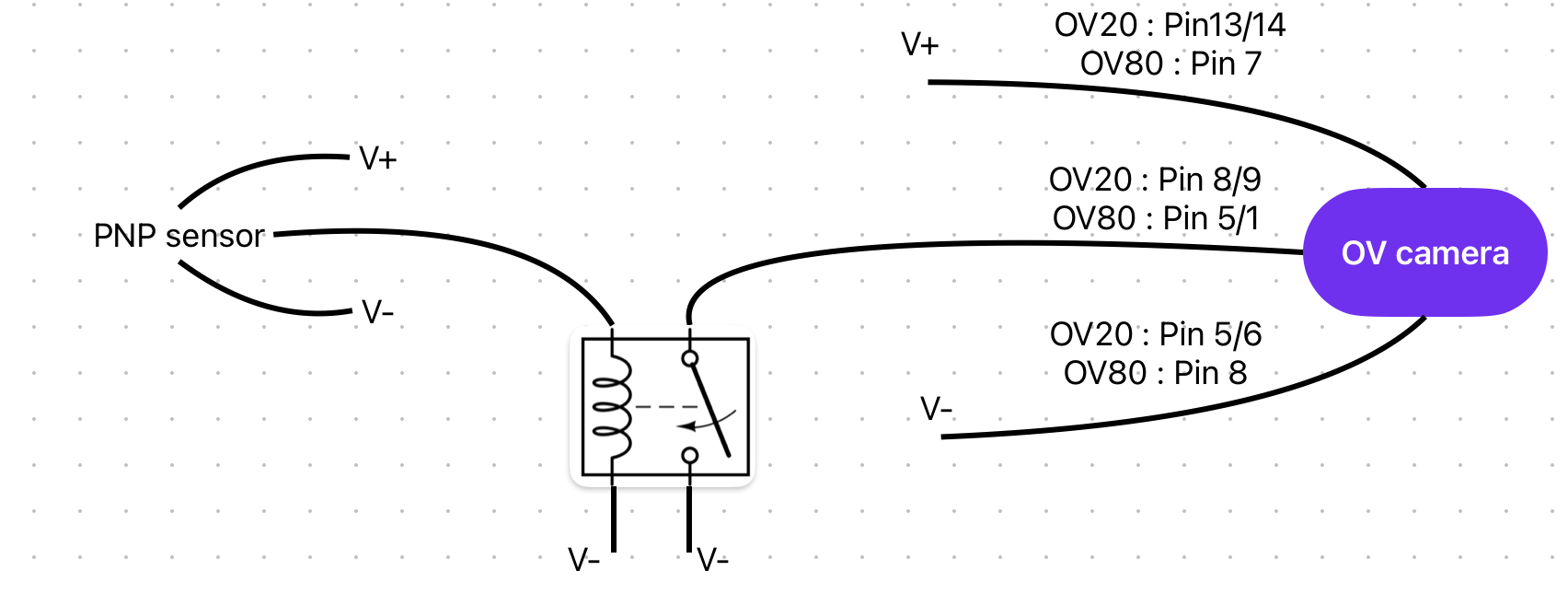

Verdrahtung für PNP-Sensoren:

NPN

Pull-Down-Widerstand: Typischerweise 10 kΩ zwischen Eingang und GND

Funktionsweise:

  • Sensor inaktiv: Pull-Down-Widerstand hält den Eingang auf GND (inaktiv)
  • Sensor aktiv: Sensor übersteuert den Pull-Down und hebt die Eingangsspannung an (möglicherweise keine zuverlässige Aktivierung)
Wichtig

PNP-Sensoren erfordern eine zusätzliche Schnittstellenschaltung für einen zuverlässigen Betrieb mit OV10i-Eingängen.

OV10i Digitalausgang-Konfiguration​

Native Ausgangslogik: NPN (Sinking)​

Die Ausgänge des OV10i sind NPN-kompatible Sinking-Ausgänge.

Ausgangsverhalten:

  • Aktiv: Ausgang schaltet nach GND (0 V)
  • Inaktiv: Ausgang floatet (hochohmig)
  • Max. Strom: 100 mA pro Ausgang
  • Externe Spannungsversorgung erforderlich: Ausgänge benötigen eine externe Versorgungsspannung
warnung

Die digitalen Ausgänge DO0 / DO1 sind NPN-Open-Collector und arbeiten ausschließlich als Sinking-Ausgänge. Sie ziehen die Leitung im aktiven Zustand auf GND und können +24 V nicht liefern. Für einen ordnungsgemäßen Betrieb muss ein externer Pull-Up oder eine Last an +24 V vorgesehen werden.

Schnittstellenoptionen:

  • Relaismodul: Ausgang zur Ansteuerung einer Relaisspule verwenden, Relaiskontakte schalten die PNP-Last
  • Transistorschaltung: Ausgang zur Ansteuerung eines PNP-Transistors zur Lastschaltung verwenden

Erdung und gemeinsames Bezugspotenzial​

Kritische Erdungsanforderungen​

DIO GND muss mit GND verbunden sein, damit die Digitaleingänge funktionieren. DIO GND ist über eine Thermosicherung mit GND verbunden.

Systeme mit mehreren Spannungsversorgungen: Wenn die Digital-I/O-Leitungen des OV10i an ein System angeschlossen werden, das von einer anderen Spannungsversorgung gespeist wird, verwenden Sie diesen Pin, um die Massepotenziale zu verbinden.

⚠️ Häufige Verdrahtungsprobleme​

Masseschleifen-Probleme​

  • Symptom: Unregelmäßiges Eingangsverhalten, Fehltrigger
  • Lösung: Einpunkt-Erdung sicherstellen, DIO GND korrekt verwenden

Unzureichender Ausgangsstrom​

  • Symptom: Lasten werden nicht zuverlässig aktiviert
  • Lösung: Sicherstellen, dass Laststrom <100 mA; bei höheren Lastströmen Relais verwenden

Inkompatibilität mit PNP-Sensoren​

  • Symptom: Eingänge reagieren nicht auf PNP-Sensoren
  • Lösung: Pull-Down-Widerstände hinzufügen oder Schnittstellenmodule verwenden

Floatende Eingänge​

  • Symptom: Zufälliges Auslösen ohne angeschlossenen Sensor
  • Lösung: Nicht genutzte Eingänge über 10 kΩ-Widerstand mit DIO GND verbinden

Best Practices​

Designrichtlinien​

  • ✅ NPN-Geräte verwenden, sofern möglich, für direkte Kompatibilität
  • ✅ Masseverbindungen prüfen, bevor Spannung angelegt wird
  • ✅ Schutzmaßnahmen ergänzen (Sicherungen/Überspannungsschutz) für industrielle Umgebungen
  • ✅ Verdrahtung dokumentieren für Wartung und Fehlersuche

Prüfprozeduren​

  1. Versorgungsspannungen prüfen (19–24 VDC)
  2. Durchgang der Masseverbindungen prüfen
  3. Eingänge mit Multimeter testen, bevor Sensoren angeschlossen werden
  4. Ausgänge mit geeigneten Lasten validieren
  5. Stromaufnahme überwachen, um <100 mA pro Ausgang sicherzustellen
