I/O-Timing-Diagramme

Diese Seite beschreibt die Timing-Spezifikationen der digitalen I/Os für die OV10i, einschließlich Trigger-Signal-Timing, Ausgangslatenz und empfohlener Impulsbreiten.

---

Timing der Digitaleingänge

Trigger-Eingang Timing (Pin 16)

Parameter	Spezifikation
Eingangsaktivierungstyp	NPN (Pull to GND)
Minimale Impulsbreite	10 ms
Eingangsentprellung	~5 ms
Maximale Eingangsfrequenz	~20 Hz
Signaltyp	Potentialfreier Kontakt oder Open Collector

Trigger wird einmal pro Impuls ausgelöst

Ideal für Sensoren mit sauberen Ausgangsflanken

---

Timing der Digitalausgänge

Ergebnisausgang Timing (Pins 10 & 11)

Ereignis	Timing
Aktivierungsverzögerung des Ausgangs	~10–15 ms nach Inferenz
Aktive Dauer des Ausgangs	Konfigurierbar (Standard 100 ms)
Maximaler Strom	100 mA
Ausgangslogiktyp	NPN Open Collector (zieht auf GND)

warnung

Die Digitalausgänge sind NPN Open-Collector und ausschließlich sinkend. Sie ziehen die Leitung im aktiven Zustand auf GND und können +24 V nicht aktiv treiben. Für einen ordnungsgemäßen Betrieb muss ein externer Pull-up oder eine Last gegen +24 V vorgesehen werden.

---

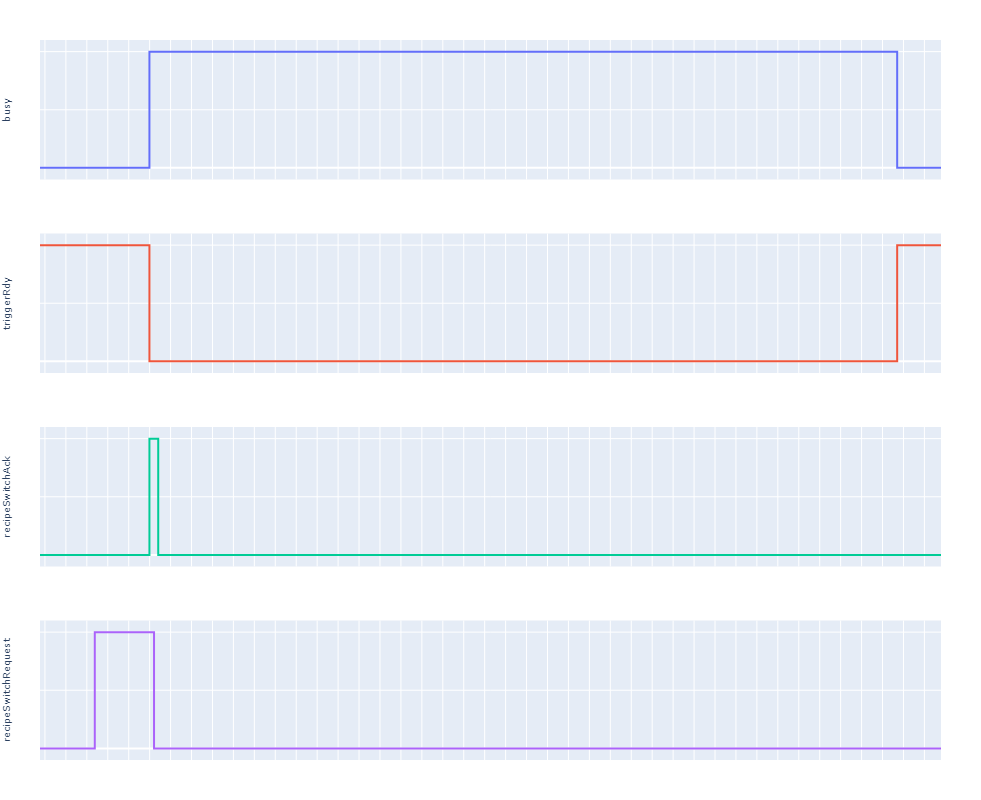

Typische Timing-Sequenz (Digitaler Trigger)

CopyEdit
     Trigger Pulse
         ___
        |   |____________________
        |
        |<-- 10 ms -->|

     Inference Timing (AI Process)
                      _______________________
                     /
    Result Output __/

        |<-- ~10–15 ms after trigger -->|

---

Empfohlene Einrichtung

• Triggerung über potentialfreien Kontakt, NPN-Sensor oder sinkenden PLC-Ausgang
• Minimale Impulsbreite einstellen: 10–20 ms
• Ausgangsdauer bei Bedarf über UI oder PLC-Tag konfigurieren

---

Best Practices

• Geschirmte Kabel verwenden, um Störungen zu minimieren
• Prüfen, ob das Verhalten der steigenden/fallenden Flanke den Anforderungen der PLC entspricht
• Ausgang während der Einrichtung mit Prüflampe oder Multimeter kontrollieren
• Signalprellen durch Verwendung von Sensoren mit integrierter Entprellung vermeiden
