Sơ Đồ Thời Gian I/O

Trang này trình bày chi tiết các thông số kỹ thuật về thời gian I/O số cho OV10i, bao gồm thời gian tín hiệu trigger, độ trễ đầu ra và độ rộng xung được khuyến nghị.

Thời Gian Đầu Vào Số​

Thời Gian Trigger Input (Pin 16)​

Thông SốĐặc Tả
Kiểu Kích Hoạt Đầu VàoNPN (Pull to GND)
Độ Rộng Xung Tối Thiểu10 ms
Input Debounce~5 ms
Tần Số Đầu Vào Tối Đa~20 Hz
Loại Tín HiệuDry contact hoặc open collector

Trigger kích hoạt một lần mỗi xung

Lý tưởng cho các cảm biến có chuyển đổi đầu ra sạch

Thời Gian Đầu Ra Số​

Thời Gian Output Kết Quả (Pins 10 & 11)​

Sự KiệnThời Gian
Độ Trễ Kích Hoạt Đầu Ra~10–15 ms sau inference
Thời Gian Đầu Ra Hoạt ĐộngCó thể cấu hình (mặc định 100 ms)
Dòng Tối Đa100 mA
Loại Logic Đầu RaNPN open collector (pulls to GND)
warning

Các đầu ra số là NPN open-collector, chỉ sinking. Chúng kéo đường tín hiệu xuống GND khi hoạt động và không thể source +24 V. Phải cung cấp một pull-up hoặc tải ngoài lên +24 V để hoạt động đúng.

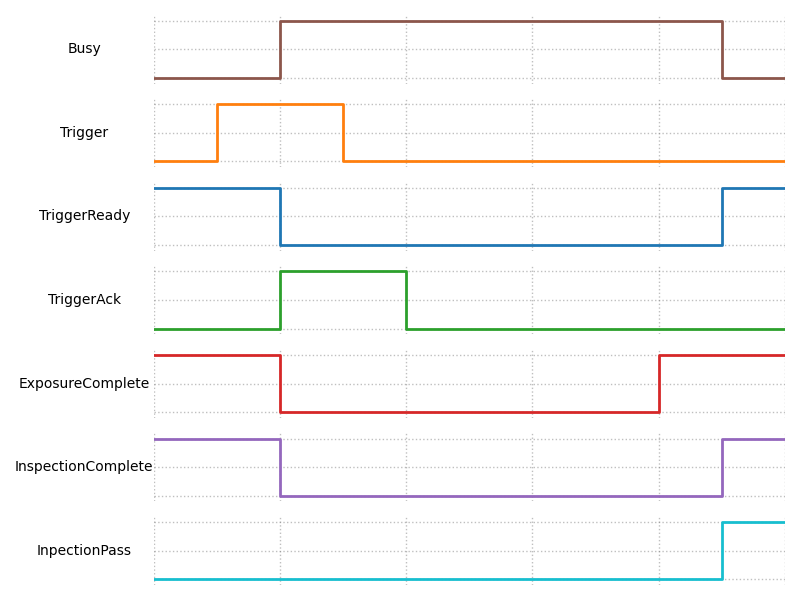

Chuỗi Thời Gian Điển Hình (Digital Trigger)​

CopyEdit
     Trigger Pulse
         ___
        |   |____________________
        |
        |<-- 10 ms -->|

     Inference Timing (AI Process)
                      _______________________
                     /
    Result Output __/

        |<-- ~10–15 ms after trigger -->|

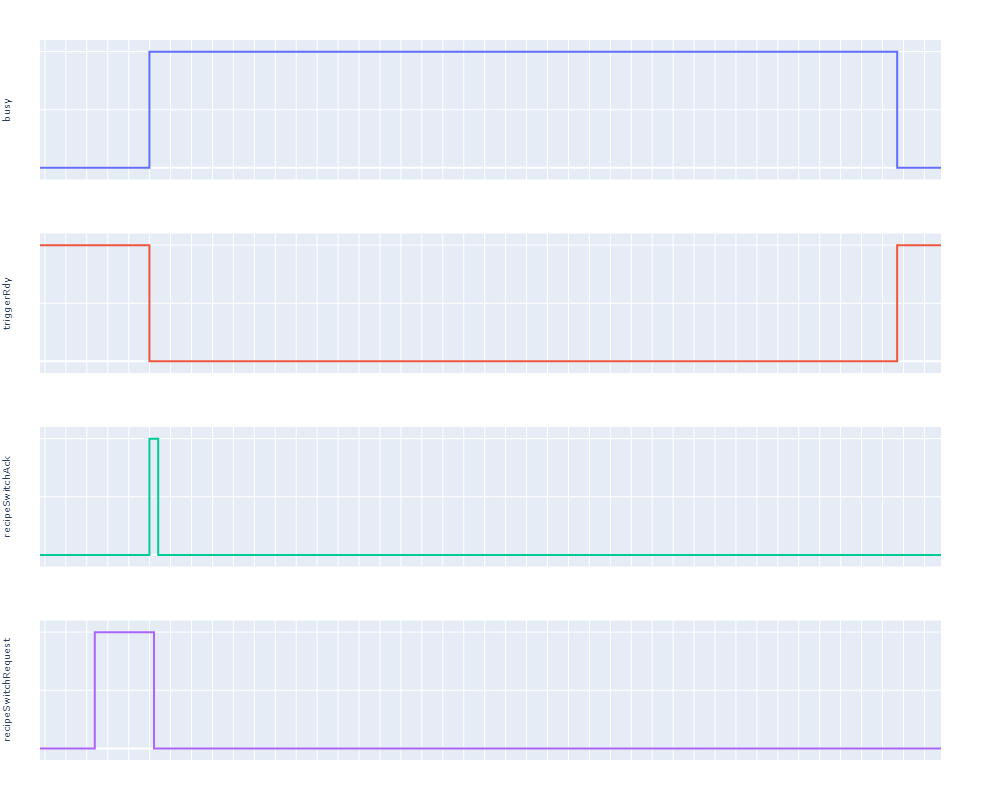

Cấu Hình Được Khuyến Nghị​

  • Trigger qua dry contact, cảm biến NPN, hoặc đầu ra sinking của PLC
  • Đặt độ rộng xung tối thiểu: 10–20 ms
  • Cấu hình thời gian đầu ra qua UI hoặc tag PLC nếu cần


Thực Hành Tốt Nhất​


  • Sử dụng cáp có vỏ bọc chống nhiễu để giảm thiểu nhiễu
  • Xác nhận hành vi sườn lên/sườn xuống phù hợp với yêu cầu của PLC
  • Kiểm tra đầu ra bằng đèn thử hoặc đồng hồ vạn năng trong quá trình cài đặt
  • Tránh hiện tượng signal bounce bằng cách sử dụng các cảm biến có debounce tích hợp
