Diagramas de Tiempo de E/S
Esta página detalla las especificaciones de tiempo de E/S digital para el OV10i, incluyendo el tiempo de la señal de disparo, la latencia de salida y los anchos de pulso recomendados.
Tiempo de Entrada Digital
Tiempo de Entrada de Disparo (Pin 16)
| Parámetro | Especificación |
|---|---|
| Tipo de Activación de Entrada | NPN (Pull a GND) |
| Ancho de Pulso Mínimo | 10 ms |
| Debounce de Entrada | ~5 ms |
| Frecuencia Máxima de Entrada | ~20 Hz |
| Tipo de Señal | Contacto seco o colector abierto |
El disparo se activa una vez por pulso
Ideal para sensores con transiciones de salida limpias
Tiempo de Salida Digital
Tiempo de Salida de Resultado (Pines 10 y 11)
| Evento | Tiempo |
|---|---|
| Retardo de Activación de Salida | ~10–15 ms después de la inferencia |
| Duración Activa de Salida | Configurable (predeterminado 100 ms) |
| Corriente Máxima | 100 mA |
| Tipo de Lógica de Salida | NPN colector abierto (pull a GND) |
aviso
Las salidas digitales son NPN de colector abierto, solo sinking. Llevan la línea a GND cuando están activas y no pueden suministrar +24 V. Se debe proporcionar un pull-up externo o carga a +24 V para un funcionamiento adecuado.

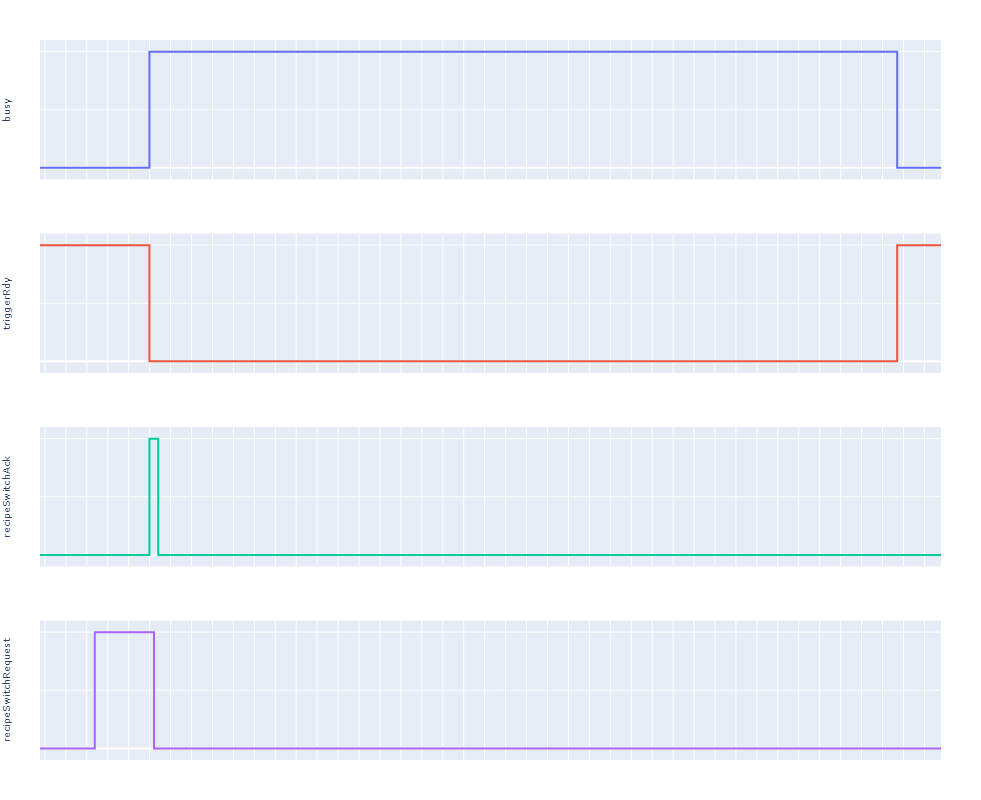

Secuencia Típica de Tiempo (Disparo Digital)
CopyEdit
Trigger Pulse
___
| |____________________
|
|<-- 10 ms -->|
Inference Timing (AI Process)
_______________________
/
Result Output __/
|<-- ~10–15 ms after trigger -->|
Configuración Recomendada
- Disparo mediante contacto seco, sensor NPN o salida sinking de PLC
- Establecer ancho de pulso mínimo: 10–20 ms
- Configurar la duración de la salida a través de la UI o tag de PLC si se requiere

Mejores Prácticas

- Use cables blindados para minimizar el ruido
- Confirme que el comportamiento del flanco de subida/bajada coincida con las expectativas del PLC
- Verifique la salida con una luz de prueba o multímetro durante la configuración
- Evite el rebote de señal utilizando sensores con debounce integrado
