Lógica de E/S digital: NPN vs PNP

Esta página explica la configuración de E/S digital del OV10i y cómo conectar adecuadamente dispositivos NPN y PNP al conector M12 A-Coded de 17 pines Power I/O de la cámara.

OV10i Digital I/O Overview​

Configuración de hardware​

El OV10i proporciona 5 líneas de E/S digital a través del conector M12 A-Coded de 17 Pines Power I/O:

Distribución de E/S:

  • 1 Entrada de disparo - Entrada de señal de disparo principal
  • 2 Entradas digitales - Entradas de sensor adicionales
  • 2 Salidas digitales - Salidas de estado y resultado

Especificaciones eléctricas​

  • Tensión de operación: 19-24 VDC de entrada
  • Corriente de salida: Máx. 100 mA por salida
  • Lógica de entrada: Conectar a GND para activar la entrada
  • Lógica de salida: Cuando está activa, la salida se hunde a GND (compatible con NPN)
  • Protección térmica: GND de DIO conectado a través de fusible térmico

Comprender la lógica NPN vs PNP​

Lógica NPN (Sinking)​

Los dispositivos NPN conducen la corriente hacia tierra cuando están activos.

Características:

  • Estado activo: El dispositivo conecta la señal a GND (0 V)
  • Estado inactivo: La señal queda flotante o elevada
  • Flujo de corriente: Desde la fuente positiva → a través de la carga → hacia el dispositivo → hacia tierra
  • Uso común: La mayoría de sensores industriales y PLCs modernos

Lógica PNP (Sourcing)​

Los dispositivos PNP suministran corriente desde la alimentación positiva cuando están activos.

Características:

  • Estado activo: El dispositivo conecta la señal a la alimentación positiva (+24V)
  • Estado inactivo: La señal queda flotante o llevada a bajo
  • Flujo de corriente: Desde el dispositivo → a través de la carga → hacia tierra
  • Uso común: Algunos equipos industriales europeos

OV10i Digital Input Configuration​

Lógica de entrada nativa: compatible con NPN​

Las entradas del OV10i están diseñadas para dispositivos NPN (sinking).

Activación de entrada: Conectar a GND para activar la entrada

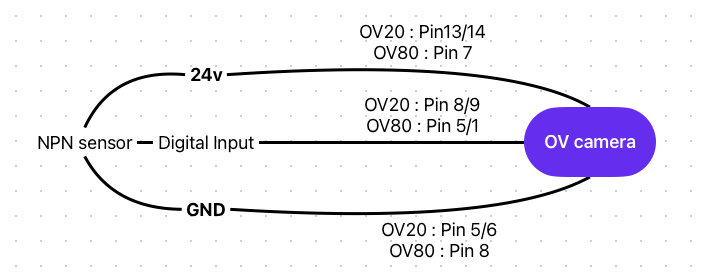

Conexión de sensores NPN (Conexión directa)​

Cableado para sensores NPN:

NPN

Operación:

  • Sensor inactivo: La entrada permanece en estado alto (inactiva)
  • Sensor activo: El sensor lleva la entrada a GND (activa)

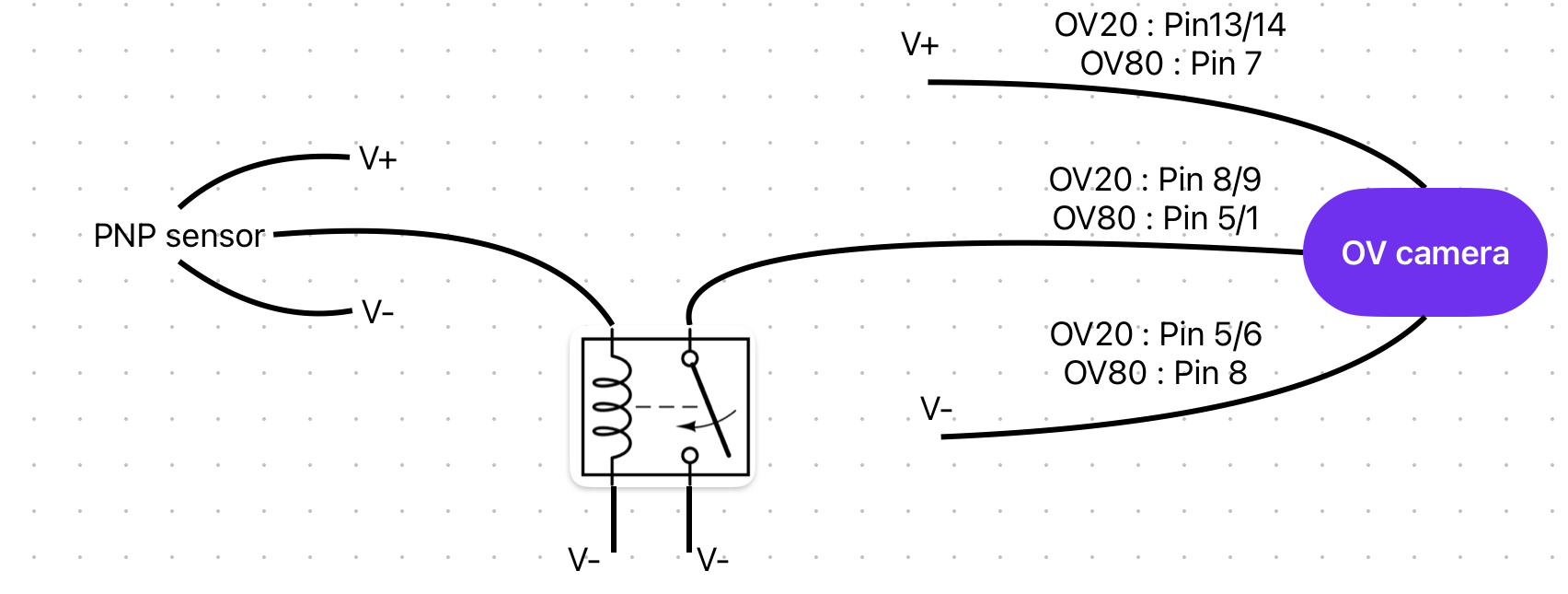

Conexión de sensores PNP (se requiere pull-down)​

Cableado para sensores PNP:

NPN

Resistor de pull-down: Típicamente 10 kΩ entre la entrada y GND

Operación:

  • Sensor inactivo: El resistor pull-down mantiene la entrada en GND (inactivo)
  • Sensor activo: El sensor sobrepasa el pull-down, elevando la tensión de la entrada (podría no activar de forma fiable)
Importante

Los sensores PNP requieren circuitos de interfaz adicionales para un funcionamiento fiable con las entradas del OV10i.

OV10i Digital Output Configuration​

Lógica de salida nativa: NPN (conducción a tierra)​

Las salidas del OV10i son salidas de tipo sinking compatibles con NPN.

Comportamiento de la salida:

  • Activo: la salida se conecta a GND (0 V)
  • Inactivo: Salida en estado flotante (alta impedancia)
  • Corriente máxima: 100 mA por salida
  • Necesita alimentación externa: Las salidas requieren una fuente de alimentación externa
aviso

Las salidas digitales DO0 / DO1 son NPN de colector abierto, sólo sinking. Conectan la línea a GND cuando están activas y no pueden suministrar +24 V. Debe proporcionarse un pull-up externo o una carga a +24 V para un funcionamiento adecuado.

Opciones de interfaz:

  • Módulo de relé: Utilice la salida para accionar la bobina del relé; los contactos del relé conmutan la carga PNP
  • Circuito de transistor: Utilice la salida para controlar un transistor PNP para conmutar la carga

Puesta a tierra y referencia común​

Requisitos críticos de puesta a tierra​

DIO GND debe estar conectado a GND para que funcione la funcionalidad de entrada digital. DIO GND está conectado a GND a través de un fusible térmico.

Sistemas con múltiples fuentes de alimentación: Al conectar las líneas de E/S digital del OV10i a un sistema que se alimenta desde una fuente de alimentación distinta, use este pin para unir las tierras.

⚠️ Problemas comunes de cableado​

Problemas de bucle de tierra​

  • Síntoma: Comportamiento errático de la entrada, disparos falsos
  • Solución: Asegurar una puesta a tierra de punto único, usar DIO GND correctamente

Corriente de salida insuficiente​

  • Síntoma: Las cargas no se activan de forma fiable
  • Solución: Verificar que la corriente de la carga sea <100 mA; usar un relé para cargas de mayor corriente

Incompatibilidad de sensores PNP​

  • Síntoma: Las entradas no responden a sensores PNP
  • Solución: Añadir resistencias pull-down o usar módulos de interfaz

Entradas flotantes​

  • Síntoma: Disparo aleatorio cuando no hay sensor conectado
  • Solución: Conectar las entradas no utilizadas a DIO GND a través de una resistencia de 10 kΩ

Mejores prácticas​

Directrices de diseño​

  • ✅ Utilice dispositivos NPN siempre que sea posible para compatibilidad directa
  • ✅ Verifique las conexiones a tierra antes de aplicar la alimentación
  • ✅ Agregar protección (fusibles/supresores de sobretensión) para entornos industriales
  • ✅ Documentar el cableado para mantenimiento y solución de problemas

Procedimientos de prueba​

  1. Verifique las tensiones de alimentación (19-24 VDC)
  2. Verifique la continuidad de las conexiones a tierra
  3. Pruebe las entradas con multímetro antes de conectar sensores
  4. Valide las salidas con cargas adecuadas
  5. Monitoree la corriente para asegurar <100 mA por salida
Automatice la lógica I/O con Node-RED

¿Necesita construir lógica personalizada alrededor de sus señales de E/S digitales? El Integration Builder puede generar flujos de Node-RED que combinan E/S digitales con resultados de inspección, temporizadores y lógica condicional a partir de una descripción en inglés sencillo.
