数字输入/输出逻辑：NPN 与 PNP

本页介绍 OV10i 的数字 I/O 配置，以及如何将 NPN 和 PNP 设备正确接线到相机的 M12 A-Coded 17 Pin connector。

OV10i 数字输入/输出 概览​

硬件配置​

OV10i 通过 M12 A-Coded 17 Pin Power I/O 接头提供 5 条数字输入/输出（I/O）线：

I/O 分布：

  • 1 触发输入 - 主要触发信号输入
  • 2 个数字输入 - 附加传感输入
  • 2 个数字输出 - 状态与结果输出

电气规格​

  • 工作电压： 19-24 VDC 输入
  • 输出电流： 每个输出最大 100 mA
  • 输入逻辑： 通过 GND 拉低以激活输入
  • 输出逻辑： 有效时，输出下拉至 GND（NPN 兼容）
  • 热保护： DIO GND 通过热熔保险丝连接到 GND

理解 NPN 与 PNP 逻辑​

NPN（Sinking）逻辑​

NPN 设备在有效时将电流拉向地（ground）。

特性：

  • 工作态/Active State: 设备将信号连接到 GND（0V）
  • 非活动/Inactive State: 信号保持悬空或拉高
  • 电流路径/Current Flow: 从正电源 → 通过负载 → 到设备 → 到地
  • 常见用途/Common Use: 大多数现代工业传感器与 PLC

PNP（Sourcing）逻辑​

PNP 设备在有效时从正极电源供电。

特性：

  • 工作态/Active State: 设备将信号连接到正极电源（+24V）
  • 非活动/Inactive State: 信号保持悬空或拉低
  • 电流路径/Current Flow: 从设备 → 通过负载 → 到地
  • 常见用途/Common Use: 某些欧洲工业设备

OV10i 数字输入配置​

原生输入逻辑：NPN 兼容​

OV10i 的输入设计为 NPN（sinking）设备。

输入激活/Input Activation： 通过拉低至 GND 以激活输入

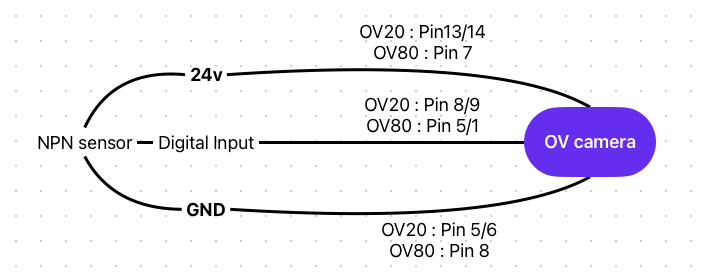

连接 NPN 传感器（直接连接）​

NPN 传感器的接线：

NPN

工作原理/Operation：

  • 传感器非活动时/Inactive: 输入在高电平悬浮（非活动）
  • 传感器活动时/Active: 传感器将输入拉至 GND（活动）

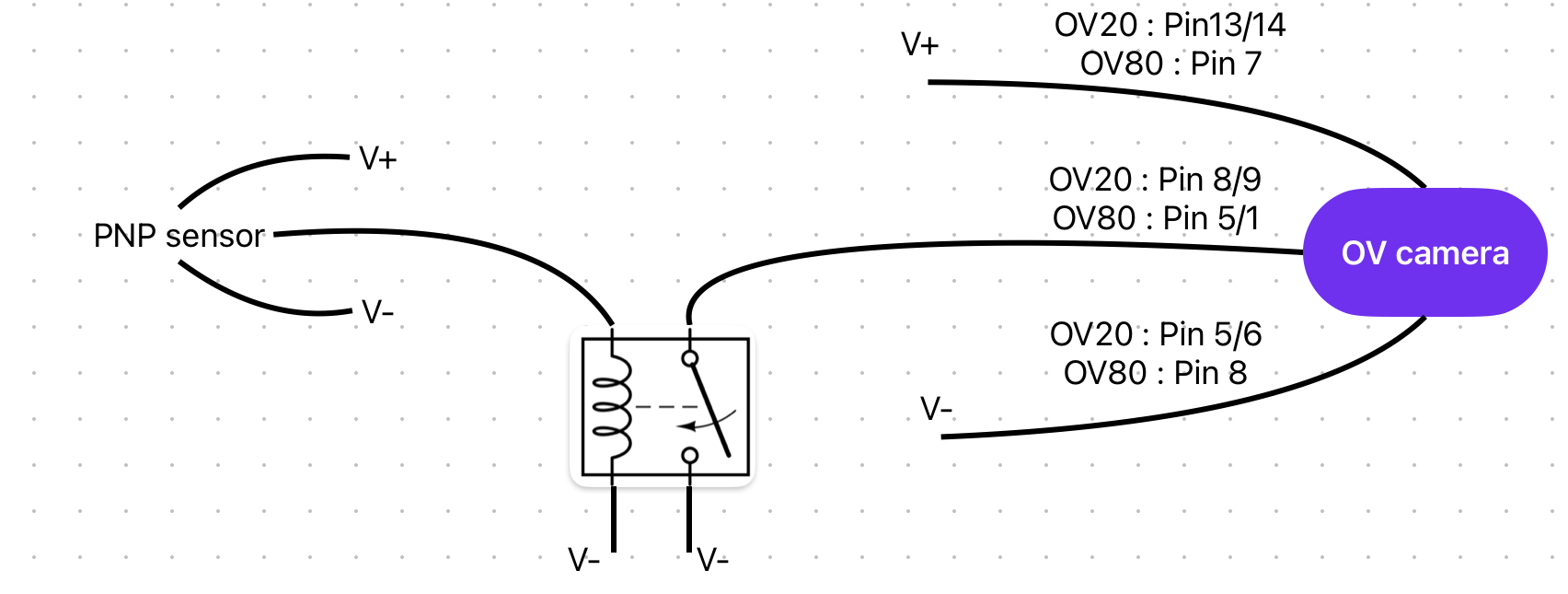

连接 PNP 传感器（需要下拉）​

PNP 传感器的接线：

NPN

下拉电阻/ Pull-Down Resistor： 通常在输入与 GND 之间为 10kΩ

工作原理/Operation：

  • 传感器非活动时/Inactive: 下拉电阻将输入维持在 GND（非活动）
  • 传感器活动时/Active: 传感器压过下拉，提升输入电压（可能无法可靠地激活）
重要

PNP 传感器需要额外的接口电路才能与 OV10i 输入实现可靠工作。

OV10i 数字输出配置​

原生输出逻辑：NPN（Sinking）​

OV10i 的输出为 NPN 兼容的 sinking 输出。

输出行为/Output Behavior：

  • Active： 输出下拉至 GND（0V）
  • Inactive： 输出悬浮（高阻抗）
  • 最大电流/Max Current： 每个输出 100 mA
  • 外部电源/External Power Required： 输出需要外部电源
注意

数字输出 DO0 / DO1 为 NPN 开路集电极，仅能下拉。有效时它们将线拉至 GND，不能提供 +24 V。为实现正确工作，必须提供外部上拉或负载至 +24 V。

接口选项/Interface Options：

  • Relay Module： 使用输出来驱动继电器线圈，继电器触点切换 PNP 负载
  • Transistor Circuit： 使用输出控制 PNP 晶体管以进行负载切换

接地与公共参考​

关键接地要求​

DIO GND 必须连接到 GND，数字输入功能才能工作。 DIO GND 通过热熔保险丝与 GND 相连。

多电源系统/ Multi-Supply Systems： 当将 OV10i 的数字 I/O 线路连接到由不同电源供电的系统时，请使用此针脚将接地连接在一起。

⚠️ 常见布线问题​

地环路问题​

  • 症状/Symptom： 输入行为不稳定，触发错误
  • 解决方案/Solution： 确保单点接地，正确使用 DIO GND

输出电流不足​

  • 症状/Symptom： 负载无法可靠激活
  • 解决方案/Solution： 验证负载电流 <100mA，对更高电流负载使用继电器

PNP 传感器不兼容​

  • 症状/Symptom： 输入对 PNP 传感器无响应
  • 解决方案/Solution： 增加下拉电阻或使用接口模块

悬浮输入​

  • 症状/Symptom： 未连接传感器时随机触发
  • 解决方案/Solution： 将未使用的输入通过 10kΩ 电阻连接至 DIO GND

最佳实践​

设计准则​

  • ✅ 尽量使用 NPN 设备 以实现直接兼容
  • ✅ 在通电前验证接地连接
  • ✅ 为工业环境添加保护（保险丝/浪涌抑制器）
  • ✅ 记录布线 以便维护和故障排除

测试程序​

  1. 验证电源电压（19-24 VDC）
  2. 检查接地连通性
  3. 在连接传感器前使用万用表测试输入
  4. 使用适当负载验证输出
  5. 监测电流消耗，确保每个输出 <100mA
