I/O 时序图

本页详细介绍 OV10i 的数字 I/O 时序规范，包括触发信号时序、输出延迟和推荐脉冲宽度。

---

数字输入时序

触发输入时序（引脚 16）

参数	规格
输入激活类型	NPN（下拉至 GND）
最小脉冲宽度	10 ms
输入去抖	~5 ms
最大输入频率	~20 Hz
信号类型	干接点或开集电极

每个脉冲触发一次

适用于具有干净输出转换的传感器

---

数字输出时序

结果输出时序（引脚 10 和 11）

事件	时序
输出激活延迟	推理后约 10–15 ms
输出活动持续时间	可配置（默认 100 ms）
最大电流	100 mA
输出逻辑类型	NPN 开集电极（下拉至 GND）

注意

数字输出为 NPN 开集电极，仅支持灌电流。激活时将线路下拉至 GND，无法输出 +24 V。必须提供外部上拉电阻或连接至 +24 V 的负载以确保正常工作。

---

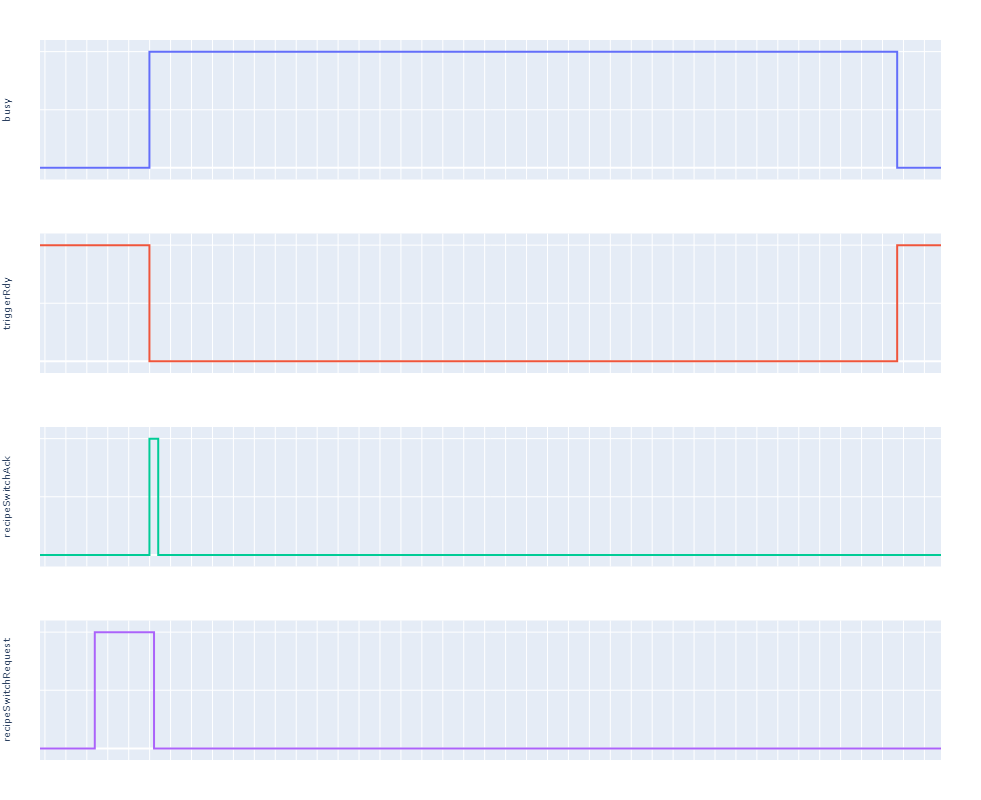

典型时序序列（数字触发）

CopyEdit
     Trigger Pulse
         ___
        |   |____________________
        |
        |<-- 10 ms -->|

     Inference Timing (AI Process)
                      _______________________
                     /
    Result Output __/

        |<-- ~10–15 ms after trigger -->|

---

推荐设置

• 通过干接点、NPN 传感器或 PLC 灌电流输出进行触发
• 设置最小脉冲宽度：10–20 ms
• 如需要，通过 UI 或 PLC 标签配置输出持续时间

---

最佳实践

• 使用屏蔽电缆以最大限度减少噪声
• 确认上升/下降沿行为与 PLC 预期一致
• 在设置期间使用测试灯或万用表检查输出
• 使用具有内置去抖功能的传感器以避免信号抖动
