I/O 時序圖
本頁詳細介紹 OV10i 的數字 I/O 時序規範,包括觸發訊號時序、輸出延遲和推薦脈衝寬度。
數字輸入時序
觸發輸入時序(引腳 16)
| 引數 | 規格 |
|---|---|
| 輸入啟用型別 | NPN(下拉至 GND) |
| 最小脈衝寬度 | 10 ms |
| 輸入去抖 | ~5 ms |
| 最大輸入頻率 | ~20 Hz |
| 訊號型別 | 幹接點或開集電極 |
每個脈衝觸發一次
適用於具有乾淨輸出轉換的感測器
數字輸出時序
結果輸出時序(引腳 10 和 11)
| 事件 | 時序 |
|---|---|
| 輸出啟用延遲 | 推理後約 10–15 ms |
| 輸出活動持續時間 | 可配置(預設 100 ms) |
| 最大電流 | 100 mA |
| 輸出邏輯型別 | NPN 開集電極(下拉至 GND) |
注意
數字輸出為 NPN 開集電極,僅支援灌電流。啟用時將線路下拉至 GND,無法輸出 +24 V。必須提供外部上拉電阻或連線至 +24 V 的負載以確保正常工作。

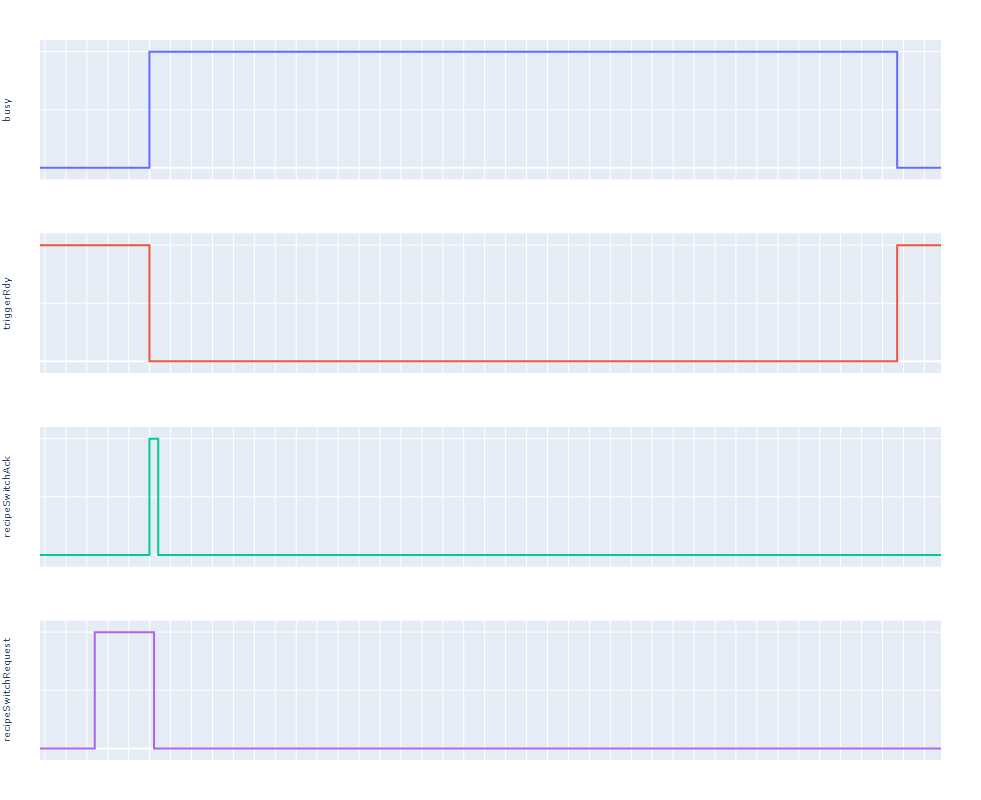

典型時序序列(數字觸發)
CopyEdit
Trigger Pulse
___
| |____________________
|
|<-- 10 ms -->|
Inference Timing (AI Process)
_______________________
/
Result Output __/
|<-- ~10–15 ms after trigger -->|
推薦設定
- 透過幹接點、NPN 感測器或 PLC 灌電流輸出進行觸發
- 設定最小脈衝寬度:10–20 ms
- 如需要,透過 UI 或 PLC 標籤配置輸出持續時間

最佳實踐

- 使用遮蔽電纜以最大限度減少噪聲
- 確認上升/下降沿行為與 PLC 預期一致
- 在設定期間使用測試燈或萬用表檢查輸出
- 使用具有內建去抖功能的感測器以避免訊號抖動
