Modos de Activación (Manual, Digital, Sensor)
Esta página explica los cinco modos de activación disponibles en el sistema OV10i y cómo configurar cada uno para diferentes escenarios de inspección y requisitos de automatización.
Visión general de los modos de activación
El OV10i ofrece cinco modos distintos de activación para adaptarse a diversos entornos de producción y necesidades de automatización:
- Manual - Activación desde la pantalla HMI
- Hardware - Activación por señal eléctrica
- PLC - Comunicación con controlador industrial
- Aligner Trigger - Activación automática cuando se detecta la alineación de la pieza
- Interval Trigger - Activación automática basada en temporizador
Modo de Activación Manual
¿Qué es la Activación Manual?
La activación manual permite a los operadores iniciar inspecciones directamente a través de la interfaz HMI usando un botón de captura en pantalla.
Cómo Funciona:
- El operador hace clic en el botón Captura en la interfaz HMI
- La cámara captura y procesa la imagen inmediatamente
- Los resultados se muestran en tiempo real en la pantalla HMI
Mejores Casos de Uso:
- ✅ Configuración y pruebas - Desarrollo y validación de recetas
- ✅ Producción de bajo volumen - Verificaciones de calidad ocasionales
- ✅ Capacitación y demostración - Enseñanza de la funcionalidad del sistema a los operadores
- ✅ Solución de problemas - Verificación manual de los resultados de inspección
Configuración:
- Establezca el modo de activación en Manual en configuración de imagen > Control Fotométrico
- No se requieren conexiones de hardware adicionales
- Accesible desde los controles de captura de la página HMI
Modo de Activación por Hardware
¿Qué es la Activación por Hardware?

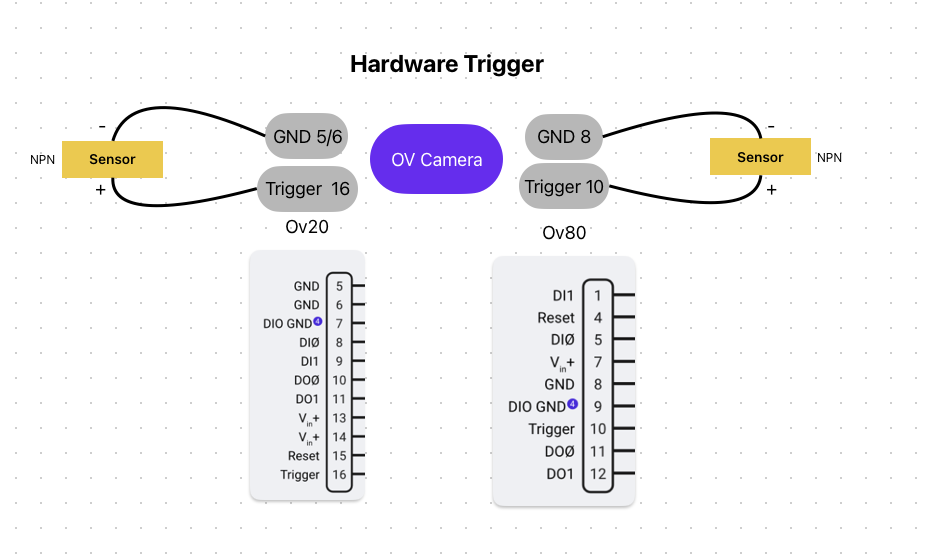

La activación por hardware utiliza señales eléctricas enviadas directamente a los pines de entrada digital de la cámara para iniciar inspecciones.
Conexión Eléctrica:
- Pin de Entrada de Activación: Entrada Digital (DI) en el conector M12 A-Coded de 17 pines
- Tipo de Señal: Pull to GND para activar la entrada
- Voltaje: Compatible con sistemas industriales de 24V
- Respuesta: Captura inmediata al detectar la transición de señal
Cómo Funciona:
- El dispositivo externo envía una señal eléctrica a la entrada de activación de la cámara
- La cámara detecta la transición de señal en flanco descendente
- El ciclo de inspección se inicia automáticamente
- Los resultados están disponibles a través de salidas digitales o protocolos de comunicación
Mejores Casos de Uso:
- ✅ Líneas de producción de alta velocidad - Integración con bandas transportadoras
- ✅ Sistemas controlados por sensores - Sensores de proximidad, sensores fotoeléctricos
- ✅ Automatización simple - Integración eléctrica directa sin PLC
- ✅ Aplicaciones de retrofit - Adición de visión a maquinaria existente
Configuración:
- Establezca el modo de activación en Hardware en configuración de imagen > Control Fotométrico
- Conecte la fuente de activación al pin de entrada digital designado
- Configure la polaridad de la señal y la detección de flanco descendente
Modo de Activación por PLC
¿Qué es la Activación por PLC?
La activación por PLC permite una comunicación sofisticada entre la cámara y los controladores lógicos programables utilizando protocolos de Ethernet industrial.
Protocolos de Comunicación:
- Ethernet/IP - PLCs de Allen-Bradley, Rockwell Automation
- Profinet - PLCs de Siemens, Mitsubishi, Omron sobre Ethernet
- Ethernet Industrial - Conectividad universal para las principales marcas de PLC
Proceso de Flujo de Señal:
- Comando de Activación PLC - El PLC envía la solicitud de activación a la cámara
- Reconocimiento de Activación - La cámara confirma la recepción de la activación
- Exposición Completa - La cámara señala que la captura de imagen ha finalizado
- Inspección Completa - La cámara indica que el procesamiento ha finalizado
- Resultado aprobado/rechazado - Resultado final de la inspección enviado al PLC
Características Avanzadas:
- Seguimiento de ID de Activación - ID rotativo de 16 bits para correlación
- Monitoreo de Señal Busy - Retroalimentación del estado de la cámara al PLC
- Comunicación Bidireccional - Capacidades completas de intercambio de datos
- Selección de receta - El PLC puede cambiar entre recetas de inspección
Mejores Casos de Uso:
- ✅ Sistemas de automatización complejos - Líneas de producción multi-estación
- ✅ Integración de datos - Sistemas de ejecución de manufactura (MES)
- ✅ Gestión de recetas - Cambio automático de inspección
- ✅ Seguimiento de calidad - Reportes detallados de producción
Configuración:
- Establezca el modo de activación en PLC Trigger en configuración de imagen > Control Fotométrico
- Configure el protocolo de comunicación de red
- Configure la lógica del PLC para la secuencia de activación
- Mapee los parámetros de intercambio de datos
Modo de Activación por Alineador
¿Qué es la Activación por Alineador?
La activación por alineador inicia automáticamente las inspecciones cuando el sistema de alineación de plantillas localiza y alinea con éxito una pieza dentro del campo de visión.
nota
Este se considera un modo de activación por software y puede no ser ideal para todos los escenarios de producción.
Cómo Funciona:
- Coincidencia de plantilla - La cámara busca continuamente el patrón de alineación
- Detección de Pieza - El alineador localiza la pieza basándose en las regiones de plantilla
- Verificación de confianza - La confianza de alineación supera el umbral
- Activación Automática - La inspección se inicia sin señal externa
- Ajuste de ROI - Las regiones de interés (ROIs) se alinean con la posición detectada de la pieza
Configuración de Plantilla:
- Regiones de plantilla - Patrones rectangulares o circulares para detección de bordes
- rango de rotación - Tolerancia de 0-180 grados para la orientación de la pieza
- Sensibilidad - Ajuste de sensibilidad de detección de bordes
- umbral de confianza - Confianza mínima de alineación (0.6-0.9 recomendado)
- Áreas de Búsqueda - Regiones restringidas para mejorar velocidad y precisión
Mejores Casos de Uso:
- ✅ Posicionamiento variable de piezas - Piezas que no se fijan de manera consistente
- ✅ Presentación robótica - Aplicaciones de pick and place
- ✅ Producción flexible - Múltiples orientaciones de piezas
- ✅ Sistemas de alimentación automatizados - Tazones vibratorios, transportadores
Limitaciones:
- ⚠️ Dependencia de software - Depende del rendimiento del algoritmo de alineación
- ⚠️ Sobrecarga de procesamiento - La coincidencia continua de plantillas afecta la velocidad
- ⚠️ Activaciones falsas - Puede activarse con patrones similares pero incorrectos
Configuración:
- Establezca el modo de activación en Aligner Trigger en configuración de imagen > Control Fotométrico
- Configure la imagen de plantilla y las regiones de alineación
- Establezca los umbrales de confianza y las áreas de búsqueda
- Pruebe la confiabilidad de la alineación a través de variaciones de piezas
Modo de Activación por Intervalo
¿Qué es la Activación por Intervalo?
La activación por intervalo captura imágenes automáticamente a intervalos de tiempo predeterminados, útil para monitoreo continuo y verificaciones de calidad periódicas.
Cómo Funciona:
- Configuración del Temporizador - Establezca el intervalo de inspección (segundos, minutos, horas)
- Ciclado Automático - La cámara se activa en los intervalos especificados
- Operación Continua - Funciona de forma independiente sin señales externas
- Registro de Marca de Tiempo - Cada captura se registra con tiempo preciso
Opciones de Temporización:
- Intervalos Fijos - Inspecciones periódicas regulares
- Duración Configurable - De segundos a horas entre capturas
- Control Start/Stop - Capacidades de anulación manual
- Integración con Programación - Posible integración con programas de producción
Mejores Casos de Uso:
- ✅ Monitoreo de procesos - Vigilancia continua de calidad
- ✅ Producción de movimiento lento - Necesidades de inspección de baja frecuencia
- ✅ Monitoreo ambiental - Verificaciones periódicas de condiciones
- ✅ Recopilación de datos - Muestreo para control estadístico de procesos
Configuración:
- Establezca el modo de activación en Interval en configuración de imagen > Control Fotométrico
- Configure los parámetros de temporización del intervalo
- Establezca las condiciones de inicio/parada
- Defina los requisitos de registro de datos
Guía de Selección del Modo de Activación
| Modo de Activación | Velocidad | Nivel de Automatización | Complejidad de Configuración | Ideal Para |
|---|---|---|---|---|
| Manual | Lento | Manual | Simple | Pruebas, Configuración |
| Hardware | Rápido | Medio | Medio | Líneas de alta velocidad |
| PLC | Rápido | Alto | Complejo | Automatización compleja |
| Aligner | Variable | Alto | Medio | Posicionamiento variable |
| Interval | Periódico | Alto | Simple | Monitoreo |
Consideraciones de Hardware
Especificaciones Eléctricas
- Rango de Voltaje: Entrada de 19-24 VDC
- Lógica de Señal: Pull to GND para activar entradas
- Corriente de Salida: Máximo 100mA por salida (cuando está activa, drena a GND)
- Protección Térmica: Fusible térmico integrado para tierra digital
