Guía de Configuración de Imágenes
Esta guía le lleva a través de la configuración de las opciones de imagen y luz en el OV10i para lograr una calidad de inspección óptima. Incluye la configuración de enfoque, exposición, iluminación y modo de activación.
Guía en Video
Vea este tema en acción: Deploy AI Inspection in Minutes

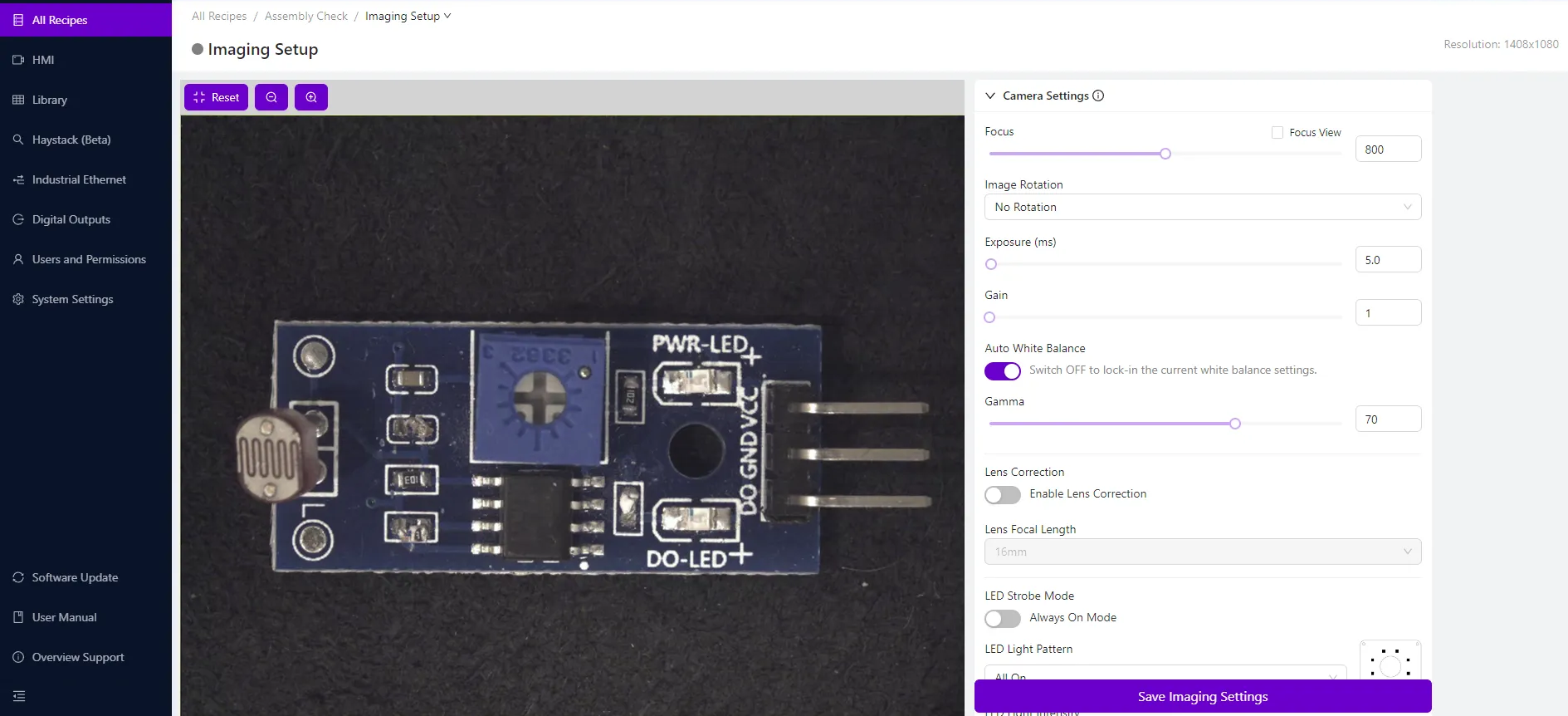

Vista Previa en Vivo y Zoom
- El panel de vista previa (lado izquierdo) muestra una vista en vivo de la transmisión de la cámara OV10i.
- Utilice las herramientas de Acercar / Alejar (esquina superior izquierda) o la rueda de desplazamiento del mouse para ajustar la magnificación de la vista previa.
- Haga clic en Restablecer o cambie de página para devolver el zoom a la configuración predeterminada.
nota
El zoom solo afecta la visualización en pantalla, no el campo de visión real de la cámara.
Configuraciones de la Cámara
| Configuración | Descripción |
|---|---|
| Enfoque | Ajuste utilizando el control deslizante o la entrada numérica. Mueva hacia la izquierda para objetos más cercanos, hacia la derecha para objetos más lejanos. |
| Vista de Enfoque | Habilite para resaltar bordes y mostrar un puntaje de enfoque (esquina superior derecha). Un puntaje más alto = enfoque más nítido. |
| Rotación de Imagen | Voltee la vista (180°) para coincidir con la orientación del usuario. No afecta los datos del modelo. |
| Exposición (ms) | Establece el tiempo de obturación. Mayor = imagen más brillante, pero más desenfoque de movimiento. |
| Ganancia | Aumenta digitalmente el brillo de la imagen. Use con precaución para evitar ruido. |
| Balance de Blancos Automático | Habilitado por defecto. Ajusta automáticamente los colores. Desactive antes de guardar la configuración de imagen. |
| Gamma | Ajuste el contraste de la imagen directamente desde el sensor de la cámara. |
| Corrección de Lentes | Habilite y seleccione la distancia focal para compensar la distorsión de la lente. |
Configuraciones de Iluminación
| Opción de Iluminación | Descripción |
|---|---|
| Modo Estroboscópico LED | Cuando está habilitado, los LED parpadean solo durante la captura de imágenes. Cuando está deshabilitado, los LED permanecen encendidos continuamente (recomendado durante la configuración). |
| Patrón de Luz LED | Elija qué cuadrantes de LED están activos: izquierda, derecha, arriba, abajo o combinaciones. |
| Intensidad de Luz LED | Ajuste el brillo de los LED integrados utilizando el control deslizante o el cuadro de entrada. |
Control Fotométrico
Habilite para mejorar la imagen en superficies desafiantes como piezas embosadas, texturizadas o reflectantes.
- El OV10i captura múltiples imágenes con diferentes ángulos de iluminación.
- Se genera un compuesto para reducir sombras y mejorar la visibilidad de características.
| Opción | Descripción |
|---|---|
| Secuencia | Elija entre: Izquierda+Derecha, Arriba+Abajo, Todos los Lados. |
Configuraciones de Activación
Seleccione su método deseado de captura de imágenes:
| Tipo de Activación | Descripción |
|---|---|
| Activación Manual HMI | Use el botón Capturar desde la página HMI. Recomendado durante la configuración. |
| Activación por Hardware | Activación a través de entrada física (botón, sensor, etc.). |
| Activación por PLC | Activación a través de señal digital del PLC. Requiere configuración de Ethernet/IP o PROFINET. |
| Activación por Intervalo | Captura automáticamente a intervalos de tiempo fijos. |
| Activación de Alineador | Captura solo cuando el Bloque de Alineación detecta una coincidencia. |
Opciones Avanzadas de Activación
| Configuración | Descripción |
|---|---|
| Retraso de Activación (μs) | Retraso entre la señal de activación y la captura de imagen. |
| Debounce de Activación (μs) | Tiempo mínimo que una señal debe estar estable para ser válida. |
| Intervalo (ms) | Tiempo entre capturas automáticas (para Activación por Intervalo). |
| Throttle (ms) | Tiempo mínimo entre cualquier par de capturas. |
nota
En los modos de activación por PLC y Hardware, la vista previa en vivo está deshabilitada.
Utilice Activación Manual HMI durante la configuración y las pruebas.
Guardar Configuraciones
Siempre haga clic en Guardar Configuración de Imágenes (esquina inferior derecha) después de ajustar el enfoque, la iluminación o la configuración de activación.
Consejos para la Configuración de Imágenes
- Coloque el OV10i de manera que la pieza llene tanto como sea posible el marco.
- Minimice la luz ambiental: confíe en los LED integrados del OV10i para reducir sombras.
- Para piezas en movimiento: reduzca la exposición, aumente la ganancia para evitar desenfoque.
