影象設定操作指南
本指南將引導您在 OV10i 上配置影象和照明設定，以達到最佳檢查質量。內容包括對焦、曝光、照明和觸發模式的設定。
影片指南
檢視本主題的實際操作演示：在幾分鐘內部署 AI 檢查

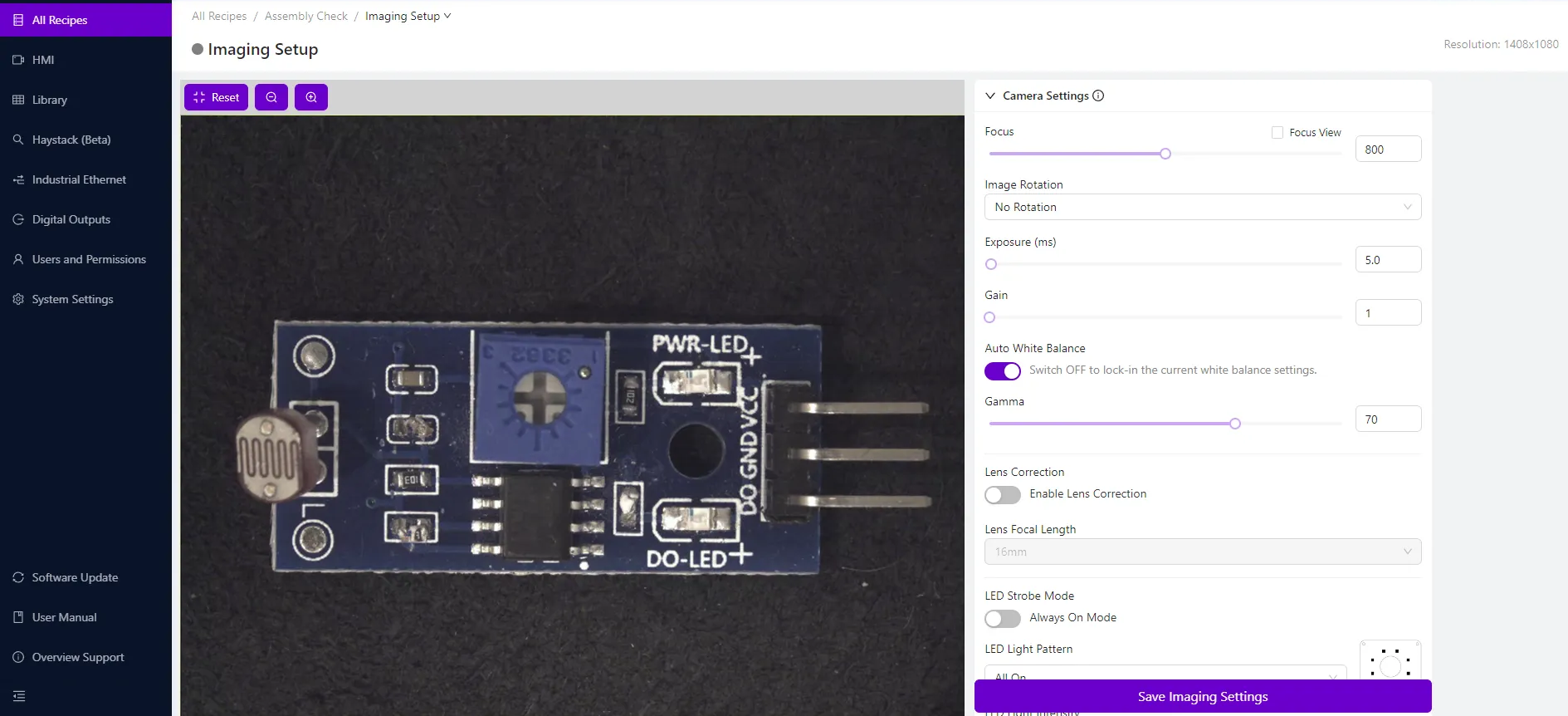

實時預覽與縮放
- 預覽窗格（左側）顯示 OV10i 相機的實時畫面。
- 使用放大 / 縮小工具（左上角）或滑鼠滾輪調整預覽放大倍數。
- 點選重置或切換頁面可將縮放恢復至預設值。
備註
縮放僅影響螢幕顯示，不影響相機的實際視野。
相機設定
| 設定 | 說明 |
|---|---|
| Focus（對焦） | 使用滑塊或數值輸入框調整。向左移動用於近處物體，向右用於遠處物體。 |
| Focus View（對焦檢視） | 啟用後將突出顯示邊緣，並顯示對焦評分（右上角）。評分越高 = 對焦越清晰。 |
| Image Rotation（影象旋轉） | 翻轉檢視（180°）以匹配使用者方向。不影響模型資料。 |
| Exposure (ms)（曝光時間） | 設定快門時間。值越高 = 影象越亮，但運動模糊越明顯。 |
| Gain（增益） | 以數字方式提亮影象。請謹慎使用，以避免噪點。 |
| Auto White Balance（自動白平衡） | 預設啟用。自動調整顏色。在儲存影象設定前請關閉。 |
| Gamma（伽馬） | 直接從相機感測器調整影象對比度。 |
| Lens Correction（鏡頭校正） | 啟用並選擇焦距，以補償鏡頭畸變。 |
照明設定
| 照明選項 | 說明 |
|---|---|
| LED Strobe Mode（LED 頻閃模式） | 啟用時，LED 僅在影象捕獲期間閃爍。禁用時，LED 持續點亮（設定期間推薦）。 |
| LED Light Pattern（LED 燈光模式） | 選擇哪些 LED 象限處於活動狀態：左、右、上、下，或組合方式。 |
| LED Light Intensity（LED 燈光強度） | 使用滑塊或輸入框調整整合 LED 的亮度。 |
光度控制
啟用此功能可改善對壓花、紋理或反光等具有挑戰性表面的成像效果。
- OV10i 在不同照明角度下捕獲多張影象。
- 生成合成影象以減少陰影並增強特徵可見性。
| 選項 | 說明 |
|---|---|
| Sequence（序列） | 可選擇：左+右、上+下、所有方向。 |
觸發設定
選擇您期望的影象捕獲方式：
| 觸發型別 | 說明 |
|---|---|
| Manual HMI Trigger（HMI 手動觸發） | 使用 HMI 頁面上的 Capture 按鈕。設定期間推薦使用。 |
| Hardware Trigger（硬體觸發） | 透過物理輸入觸發（按鈕、感測器等）。 |
| PLC Trigger（PLC 觸發） | 透過來自 PLC 的數字訊號觸發。需要配置 Ethernet/IP 或 PROFINET。 |
| Interval Trigger（間隔觸發） | 按固定時間間隔自動捕獲。 |
| Aligner Trigger（對齊器觸發） | 僅當對齊模組檢測到匹配時捕獲。 |
高階觸發選項
| 設定 | 說明 |
|---|---|
| Trigger Delay (μs)（觸發延遲） | 觸發訊號與影象捕獲之間的延遲。 |
| Trigger Debounce (μs)（觸發去抖） | 訊號必須保持穩定的最短時間才能被視為有效。 |
| Interval (ms)（間隔） | 自動捕獲之間的時間間隔（用於間隔觸發）。 |
| Throttle (ms)（節流） | 任意兩次捕獲之間的最小時間。 |
備註
在 PLC 和硬體觸發模式下，實時預覽將被禁用。
設定和測試期間請使用 Manual HMI Trigger（HMI 手動觸發）。
儲存設定
調整對焦、光照或觸發配置後，請始終點選儲存影象設定（右下角）。
影象設定技巧
- 將 OV10i 定位為使部件儘可能充滿畫面。
- 儘量減少環境光 — 依靠 OV10i 內建的 LED 以減少陰影。
- 對於運動部件：降低曝光、提高增益以避免模糊。
