Anleitung zur Bildgebungseinrichtung
Diese Anleitung führt Sie durch die Konfiguration der Bildgebungs- und Beleuchtungseinstellungen des OV10i, um eine optimale Inspektionsqualität zu erzielen. Sie umfasst Fokus, Belichtung, Beleuchtung und die Einrichtung des Triggermodus.
Sehen Sie sich dieses Thema in Aktion an: Deploy AI Inspection in Minutes

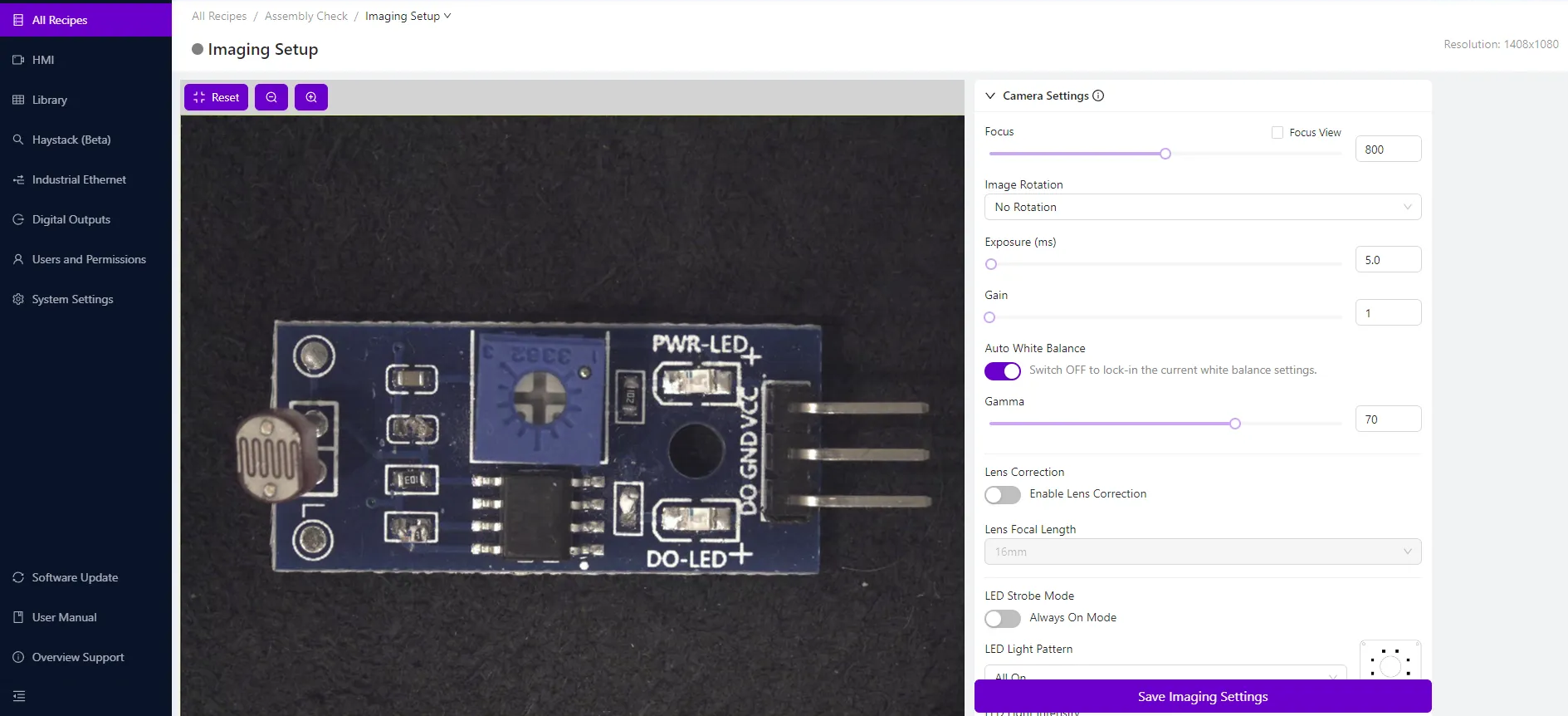

Live-Vorschau und Zoom
- Der Vorschaubereich (linke Seite) zeigt eine Live-Ansicht des OV10i-Kamerafeeds.
- Verwenden Sie die Werkzeuge Zoom In / Out (oben links) oder das Mausrad, um die Vergrößerung der Vorschau anzupassen.
- Klicken Sie auf Reset oder wechseln Sie die Seite, um den Zoom auf die Standardeinstellung zurückzusetzen.
Der Zoom beeinflusst nur die Bildschirmanzeige, nicht das tatsächliche Sichtfeld der Kamera.
Kameraeinstellungen
| Einstellung | Beschreibung |
|---|---|
| Focus | Anpassung über den Schieberegler oder die numerische Eingabe. Nach links für nähere Objekte, nach rechts für entferntere. |
| Focus View | Aktivieren, um Kanten hervorzuheben und einen Fokuswert anzuzeigen (oben rechts). Höherer Wert = schärferer Fokus. |
| Image Rotation | Drehen Sie die Ansicht (180°), um sie an die Benutzerausrichtung anzupassen. Beeinflusst keine Modelldaten. |
| Exposure (ms) | Legt die Verschlusszeit fest. Höher = helleres Bild, jedoch mehr Bewegungsunschärfe. |
| Gain | Hellt das Bild digital auf. Mit Vorsicht verwenden, um Bildrauschen zu vermeiden. |
| Auto White Balance | Standardmäßig aktiviert. Passt Farben automatisch an. Vor dem Speichern der Bildgebungseinstellungen AUSSCHALTEN. |
| Gamma | Stellt den Bildkontrast direkt am Kamerasensor ein. |
| Lens Correction | Aktivieren und Brennweite auswählen, um Linsenverzerrungen auszugleichen. |
Beleuchtungseinstellungen
| Beleuchtungsoption | Beschreibung |
|---|---|
| LED Strobe Mode | Wenn aktiviert, blitzen die LEDs nur während der Bildaufnahme. Wenn deaktiviert, bleiben die LEDs dauerhaft eingeschaltet (während der Einrichtung empfohlen). |
| LED Light Pattern | Wählen Sie, welche LED-Quadranten aktiv sind: links, rechts, oben, unten oder Kombinationen. |
| LED Light Intensity | Passen Sie die Helligkeit der integrierten LEDs über den Schieberegler oder das Eingabefeld an. |
Photometrische Steuerung
Aktivieren, um die Bildgebung auf anspruchsvollen Oberflächen wie geprägten, strukturierten oder reflektierenden Teilen zu verbessern.
- OV10i nimmt mehrere Bilder mit unterschiedlichen Beleuchtungswinkeln auf.
- Ein Komposit wird erzeugt, um Schatten zu reduzieren und die Sichtbarkeit von Merkmalen zu verbessern.
| Option | Beschreibung |
|---|---|
| Sequence | Wählen Sie aus: Left+Right, Top+Bottom, All Sides. |
Trigger-Einstellungen
Wählen Sie die gewünschte Methode zur Bildaufnahme:
| Triggertyp | Beschreibung |
|---|---|
| Manual HMI Trigger | Verwenden Sie die Capture-Schaltfläche auf der HMI-Seite. Während der Einrichtung empfohlen. |
| Hardware Trigger | Auslösung über einen physischen Eingang (Taster, Sensor usw.). |
| PLC Trigger | Auslösung über ein digitales Signal vom PLC. Erfordert Ethernet/IP- oder PROFINET-Konfiguration. |
| Interval Trigger | Erfasst automatisch in festen Zeitintervallen. |
| Aligner Trigger | Erfasst nur, wenn der Alignment Block eine Übereinstimmung erkennt. |
Erweiterte Trigger-Optionen
| Einstellung | Beschreibung |
|---|---|
| Trigger Delay (μs) | Verzögerung zwischen Triggersignal und Bildaufnahme. |
| Trigger Debounce (μs) | Mindestzeit, die ein Signal stabil sein muss, um gültig zu sein. |
| Interval (ms) | Zeit zwischen automatischen Aufnahmen (für Interval Trigger). |
| Throttle (ms) | Mindestzeit zwischen zwei beliebigen Aufnahmen. |
In den Triggermodi PLC und Hardware ist die Live-Vorschau deaktiviert.
Verwenden Sie während der Einrichtung und Tests den Manual HMI Trigger.
Einstellungen speichern
Klicken Sie nach dem Anpassen von Fokus, Beleuchtung oder Triggerkonfiguration stets auf Save Imaging Settings (unten rechts).
Tipps zur Bildgebungseinrichtung
- Positionieren Sie den OV10i so, dass das Teil möglichst viel vom Bildfeld ausfüllt.
- Minimieren Sie das Umgebungslicht — verlassen Sie sich auf die integrierten LEDs des OV10i, um Schatten zu reduzieren.
- Für bewegte Teile: Belichtung verringern, Gain erhöhen, um Unschärfe zu vermeiden.
