Hướng Dẫn Thiết Lập Hình Ảnh
Hướng dẫn này sẽ chỉ dẫn bạn cách cấu hình các thiết lập hình ảnh và ánh sáng trên OV10i để đạt chất lượng kiểm tra tối ưu. Bao gồm thiết lập lấy nét, phơi sáng, ánh sáng và chế độ trigger.
Xem chủ đề này trong thực tế: Deploy AI Inspection in Minutes

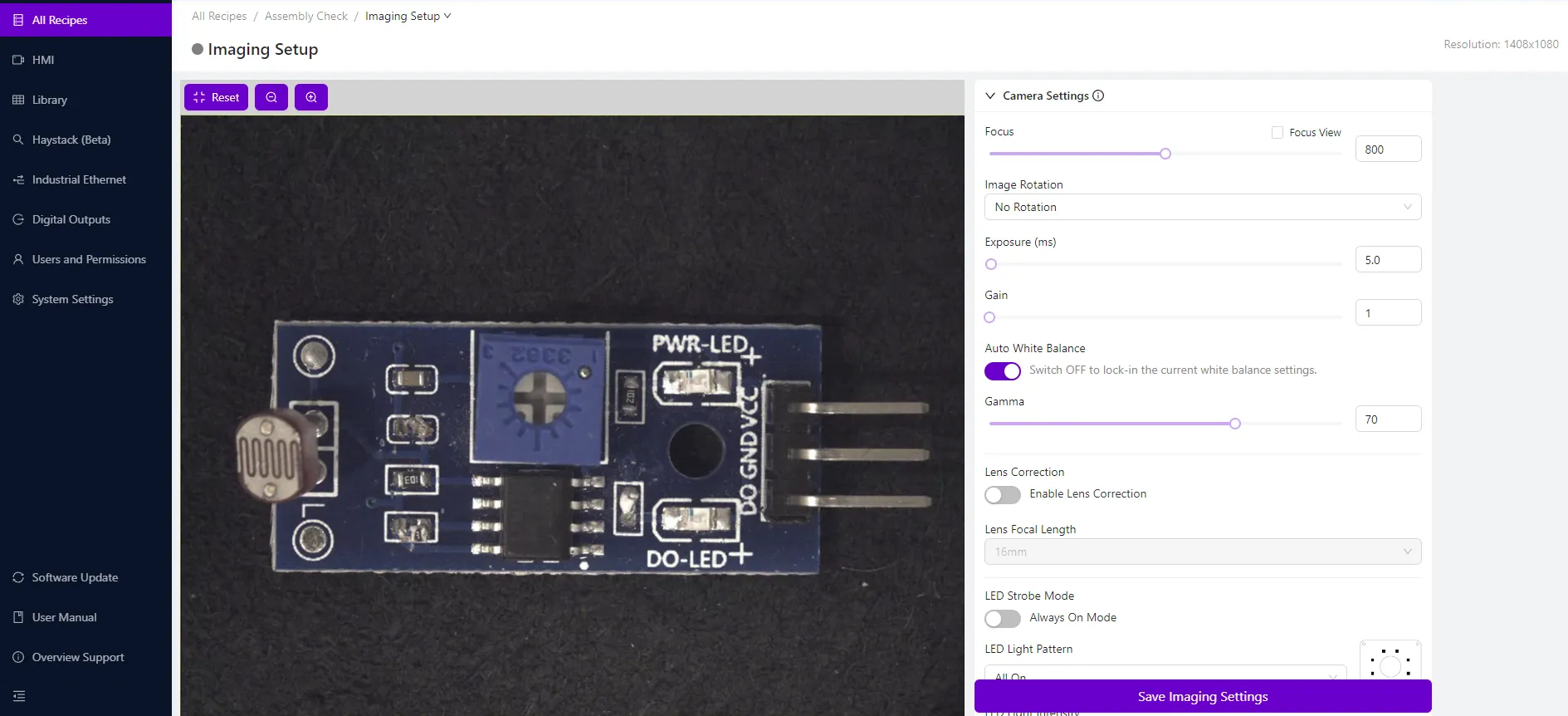

Xem Trước Trực Tiếp và Thu Phóng
- Khung xem trước (bên trái) hiển thị luồng hình ảnh trực tiếp từ camera OV10i.
- Sử dụng công cụ Zoom In / Out (góc trên bên trái) hoặc con lăn chuột để điều chỉnh độ phóng đại xem trước.
- Nhấp Reset hoặc chuyển trang để đưa mức thu phóng về mặc định.
Thu phóng chỉ ảnh hưởng đến hiển thị trên màn hình, không ảnh hưởng đến trường nhìn thực tế của camera.
Cài Đặt Camera
| Thiết Lập | Mô Tả |
|---|---|
| Focus | Điều chỉnh bằng thanh trượt hoặc nhập số. Di chuyển sang trái cho vật gần, sang phải cho vật xa. |
| Focus View | Bật để làm nổi bật các cạnh và hiển thị điểm lấy nét (góc trên bên phải). Điểm càng cao = lấy nét càng sắc nét. |
| Image Rotation | Lật khung hình (180°) để phù hợp với hướng nhìn của người dùng. Không ảnh hưởng đến dữ liệu mô hình. |
| Exposure (ms) | Đặt thời gian mở màn trập. Cao hơn = ảnh sáng hơn, nhưng nhòe chuyển động nhiều hơn. |
| Gain | Tăng độ sáng hình ảnh bằng kỹ thuật số. Sử dụng cẩn thận để tránh nhiễu. |
| Auto White Balance | Bật mặc định. Tự động điều chỉnh màu sắc. TẮT trước khi lưu các thiết lập hình ảnh. |
| Gamma | Điều chỉnh độ tương phản hình ảnh trực tiếp từ cảm biến camera. |
| Lens Correction | Bật và chọn tiêu cự để bù méo ống kính. |
Cài Đặt Ánh Sáng
| Tùy Chọn Ánh Sáng | Mô Tả |
|---|---|
| LED Strobe Mode | Khi bật, LED chỉ nhấp nháy trong lúc chụp ảnh. Khi tắt, LED luôn sáng liên tục (khuyến nghị trong lúc thiết lập). |
| LED Light Pattern | Chọn các vùng LED hoạt động: trái, phải, trên, dưới, hoặc kết hợp. |
| LED Light Intensity | Điều chỉnh độ sáng LED tích hợp bằng thanh trượt hoặc ô nhập. |
Điều Khiển Photometric
Bật để cải thiện chất lượng hình ảnh trên các bề mặt khó như chi tiết dập nổi, có kết cấu hoặc phản chiếu.
- OV10i chụp nhiều ảnh với các góc chiếu sáng khác nhau.
- Một ảnh tổng hợp được tạo ra để giảm bóng đổ và tăng khả năng nhìn thấy các đặc trưng.
| Tùy Chọn | Mô Tả |
|---|---|
| Sequence | Chọn từ: Left+Right, Top+Bottom, All Sides. |
Cài Đặt Trigger
Chọn phương pháp chụp ảnh mong muốn:
| Loại Trigger | Mô Tả |
|---|---|
| Manual HMI Trigger | Sử dụng nút Capture từ trang HMI. Khuyến nghị trong lúc thiết lập. |
| Hardware Trigger | Kích hoạt qua đầu vào vật lý (nút nhấn, cảm biến, v.v.). |
| PLC Trigger | Kích hoạt qua tín hiệu kỹ thuật số từ PLC. Yêu cầu thiết lập Ethernet/IP hoặc PROFINET. |
| Interval Trigger | Tự động chụp theo khoảng thời gian cố định. |
| Aligner Trigger | Chỉ chụp khi Alignment Block phát hiện khớp. |
Tùy Chọn Trigger Nâng Cao
| Thiết Lập | Mô Tả |
|---|---|
| Trigger Delay (μs) | Độ trễ giữa tín hiệu trigger và thời điểm chụp ảnh. |
| Trigger Debounce (μs) | Thời gian tối thiểu mà tín hiệu phải ổn định để được coi là hợp lệ. |
| Interval (ms) | Thời gian giữa các lần chụp tự động (cho Interval Trigger). |
| Throttle (ms) | Thời gian tối thiểu giữa hai lần chụp bất kỳ. |
Ở chế độ PLC và Hardware trigger, xem trước trực tiếp sẽ bị vô hiệu hóa.
Sử dụng Manual HMI Trigger trong lúc thiết lập và kiểm thử.
Lưu Thiết Lập
Luôn nhấp Save Imaging Settings (góc dưới bên phải) sau khi điều chỉnh lấy nét, ánh sáng, hoặc cấu hình trigger.
Mẹo Thiết Lập Hình Ảnh
- Đặt OV10i sao cho chi tiết chiếm càng nhiều khung hình càng tốt.
- Giảm thiểu ánh sáng môi trường — dựa vào đèn LED tích hợp của OV10i để giảm bóng đổ.
- Với chi tiết chuyển động: giảm exposure, tăng gain để tránh nhòe.
