Sử Dụng Công Cụ Aligner

Lưu ý về OV10i

OV10i chỉ hỗ trợ các mô hình classification. Các tính năng segmentation được đề cập trên trang này có sẵn trên các camera OV20iOV80i.

Công cụ Aligner là một trong những tính năng mạnh mẽ nhất trên OV10i. Nó sử dụng edge-based template matching để theo dõi chi tiết của bạn khi nó di chuyển, xoay, hoặc dịch chuyển giữa các lần chụp. Khi được cấu hình đúng cách, các Regions of Interest (ROI) của bạn sẽ theo sát chi tiết một cách linh động, vì vậy mỗi lần kiểm tra sẽ cắt chính xác vùng cần thiết bất kể chi tiết được đặt ở vị trí nào. Hướng dẫn này sẽ đưa bạn qua từng tính năng của Aligner, giải thích mỗi cài đặt có tác dụng gì, và chia sẻ các mẹo chuyên gia sẽ giúp bạn tiết kiệm hàng giờ khắc phục sự cố.

warning

Quá trình thiết lập camera OV10i tuân theo một quy trình waterfall nghiêm ngặt. Aligner nằm ở Bước 2 — sau Image Setup và trước khi cấu hình ROI. Nếu bạn thay đổi bất cứ điều gì ở phía trước Aligner (ống kính, ánh sáng, lens distortion correction, vị trí camera), bạn phải chụp lại ảnh template và thực hiện lại alignment. Bỏ qua bước này sẽ gây ra các lỗi tinh vi, khó chẩn đoán ở các bước sau.

Aligner Thực Sự Làm Gì

Mỗi lần camera chụp ảnh, Aligner sẽ chạy trước khi bất kỳ quá trình AI inspection nào diễn ra. Nó:

  1. Quét ảnh mới để tìm các mẫu edge khớp với template mà bạn đã định nghĩa
  2. Tính toán độ lệch — chi tiết đã dịch chuyển bao xa theo X, Y, góc xoay, và tùy chọn scale
  3. Di chuyển tất cả ROI của bạn để khớp với vị trí chi tiết được phát hiện
  4. Báo cáo điểm confidence cho biết mức độ chắc chắn về kết quả khớp

Nếu điểm confidence thấp hơn ngưỡng của bạn, Aligner sẽ báo cáo thất bại — và bạn có thể chọn bỏ qua inspection hoặc đánh dấu lần chụp đó là reject.

Kết quả: bạn có thể sử dụng các ROI nhỏ hơn và chặt chẽ hơn vì chúng không cần một vùng an toàn lớn để bù đắp cho chuyển động của chi tiết. ROI nhỏ hơn đồng nghĩa với tỷ lệ tín hiệu trên nhiễu tốt hơn, nghĩa là AI cần ít dữ liệu huấn luyện hơn và cho ra kết quả chính xác hơn.

note

Aligner chỉ hoạt động 2D — nó hoạt động trong mặt phẳng vuông góc với camera. Nó xử lý được translation (dịch chuyển X/Y), rotation, và các thay đổi scale nhỏ (±10%). Nó không xử lý được chi tiết bị cong vênh, chi tiết bị bẻ cong, hoặc các phép biến đổi phối cảnh 3D. Nếu chi tiết của bạn có sự biến đổi 3D đáng kể, hãy bỏ qua Aligner và sử dụng segmenter với các thuộc tính location-invariant thay thế.

Điều Kiện Tiên Quyết

Trước khi cấu hình Aligner, hãy đảm bảo bạn đã hoàn thành:

  • Thiết lập hình ảnh vật lý — gắn ổn định, chọn đúng ống kính, ánh sáng đồng đều
  • Lens distortion correction — thiết lập mục này trong Image Settings trước khi chụp template
  • Một chi tiết được đóng khung tốt — chi tiết nên lấp đầy khung hình càng nhiều càng tốt để tối đa hóa độ phân giải pixel

Tổng Quan Trang Aligner

Mở recipe của bạn trong Recipe Editor và nhấp vào "Template Image and Alignment" trong menu điều hướng bên trái.

Trang Template Image and Alignment hiển thị ảnh template với các vùng được làm nổi bật edge và bảng cài đặt bên phải

Trang này có hai khu vực chính:

  • Bên trái: Image Preview — hiển thị ảnh template của bạn với các Template Regions được vẽ lên trên. Các edge highlight xuất hiện bên trong các vùng (xanh lá = phát hiện edge tốt, đỏ = không đủ edge).
  • Bên phải: Settings Panel — chứa tất cả các điều khiển: nút Skip Aligner, công cụ Template Regions, Rotation Range, Sensitivity, Confidence Threshold, Scale Invariant, và nút Save.

Ở trên cùng, bạn sẽ thấy nút Re-Capture Template Image để chụp lại template của bạn, và các nút chuyển đổi cho Snap (chế độ snap) và Live (Live Preview Mode).

Bước 1: Chụp Ảnh Mẫu

Ảnh mẫu là ảnh tham chiếu mà Aligner sử dụng để tìm chi tiết của bạn. Đặt một chi tiết mẫu tốt vào trong trường nhìn của camera và nhấp vào Re-Capture Template Image.

Chi tiết mẫu của bạn cần phải:

  • Được chiếu sáng tốt với các cạnh rõ ràng, sắc nét — ánh sáng đồng đều không có bóng đổ gắt
  • Sạch sẽ không có mảnh vụn, dầu mỡ hoặc tạp chất trên bề mặt
  • Đại diện cho một chi tiết bình thường, không bị lỗi
  • Được đặt xấp xỉ ở vị trí mà các chi tiết sẽ thường xuất hiện trong quá trình sản xuất
caution

Không sử dụng chi tiết bị lỗi làm mẫu. Aligner khớp các mẫu cạnh từ ảnh này, vì vậy bất kỳ bất thường nào trên chi tiết mẫu sẽ trở thành một phần của mẫu mà hệ thống mong đợi thấy trên mọi chi tiết.

Sau khi chụp, bảng xem trước sẽ chuyển từ camera trực tiếp sang ảnh mẫu tĩnh. Bạn sẽ làm việc trên ảnh mẫu này để xác định các vùng.

Ảnh mẫu đã chụp hiển thị một chi tiết với các cạnh rõ ràng, sẵn sàng để đặt vùng mẫu

Bước 2: Thêm Template Regions

Template Regions cho Aligner biết nơi cần tìm các mẫu cạnh trên ảnh mẫu. Bạn đang vẽ các hộp (hoặc hình tròn) xung quanh các đặc điểm đặc trưng mà Aligner sẽ sử dụng làm điểm neo.

Thêm Vùng

Nhấp vào + Rectangle hoặc + Circle trong bảng Template Regions để tạo một vùng mới.

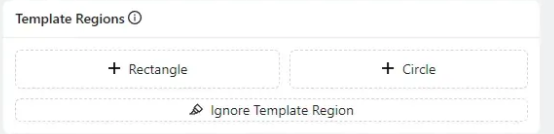

Bảng Template Regions hiển thị các nút Rectangle, Circle và Ignore Template Region

Sau khi đặt, bạn có thể:

  • Nhấp và kéo vùng để định vị lại
  • Kéo các tay cầm ở góc để thay đổi kích thước
  • Nhấp vào vùng để truy cập các tùy chọn xoay, thay đổi kích thước hoặc xóa

Yếu Tố Tạo Nên Một Template Region Tốt

Chọn các cạnh:

  • Đơn giản — chuyển tiếp rõ ràng, được xác định tốt (góc, lỗ, cạnh gia công)
  • Độc đáo — đủ đặc trưng để mẫu không khớp với các đặc điểm nền ngẫu nhiên
  • Nhất quán — hiện diện và giống hệt nhau trên mọi chi tiết đi qua
  • Ổn định — không nằm trong các khu vực dễ bị lỗi, nhiễm bẩn hoặc mài mòn

Tránh đặt vùng trên:

  • Bề mặt có kết cấu hoặc thô ráp (quá nhiều nhiễu)
  • Các khu vực phản chiếu hoặc sáng bóng (không nhất quán dưới các góc chiếu sáng khác nhau)
  • Các đặc điểm có thể bị hư hỏng hoặc thiếu trên các chi tiết bị lỗi
  • Các chi tiết rất nhỏ có thể bị che khuất bởi mảnh vụn

Quy Tắc Vàng: Nhỏ và Cách Xa Nhau

tip

Đặt 2–3 template regions nhỏ cách xa nhau nhất có thể trên chi tiết — ví dụ, một ở trên cùng bên trái và một ở dưới cùng bên phải. Đây là mẹo quan trọng nhất để căn chỉnh ổn định. Một vùng đơn trên một bên sẽ tạo ra rung góc (căn chỉnh "lắc lư" 0.5° hoặc hơn). Hai vùng ở các phía đối diện sẽ trung bình hóa sai số này, giảm rung một bậc độ lớn (xuống còn ~0.05°).

Bạn không cần các vùng lớn. Một hình chữ nhật nhỏ bắt được một góc sắc nét hoặc một vài lỗ sạch thì tốt hơn nhiều so với một vùng lớn bao gồm cả nền nhiễu.

Bước 3: Hiểu Về Edge Highlights và Dấu Chấm Đỏ

Khi bạn đặt một Template Region, Aligner sẽ ngay lập tức phân tích các cạnh bên trong nó. Bạn sẽ thấy các điểm nổi bật có màu được phủ lên trên hình ảnh:

Cận cảnh một vùng mẫu hiển thị các điểm nổi bật cạnh màu xanh lá cây xung quanh các lỗ tròn và dấu chấm đỏ ở trung tâm

Các Vùng Đánh Dấu Màu Xanh Lá

Đường viền màu xanh lá xung quanh các đặc trưng có nghĩa là Aligner đã phát hiện được các cạnh rõ nét và có thể sử dụng được trong khu vực đó. Đây là các mẫu mà hệ thống sẽ sử dụng để tìm và theo dõi chi tiết của bạn. Càng nhiều màu xanh lá xuất hiện trên các đặc trưng nhất quán và ổn định, việc căn chỉnh của bạn sẽ càng chính xác.

Chấm Đỏ

Chấm đỏ nhỏ mà bạn thấy ở trung tâm của vùng template (hoặc gần trung tâm của hình ảnh) là điểm tham chiếu căn chỉnh — còn được gọi là điểm neo hay trung tâm căn chỉnh. Đây là trung tâm toán học mà Aligner sử dụng làm gốc tọa độ để tính toán độ lệch vị trí và góc xoay.

Khi Aligner tìm thấy chi tiết của bạn trong một hình ảnh mới, nó sẽ tính toán mức độ dịch chuyển vị trí được phát hiện của chi tiết so với chấm đỏ này. Tất cả các vị trí ROI sau đó sẽ được điều chỉnh theo cùng một độ lệch. Hãy coi chấm đỏ như là "điểm trục" cho toàn bộ phép biến đổi căn chỉnh.

note

Bạn không cần phải điều chỉnh chấm đỏ thủ công. Nó được tính toán tự động dựa trên các vùng template của bạn. Việc có nhiều vùng template trải rộng trên chi tiết sẽ cung cấp cho hệ thống một điểm tham chiếu ổn định và chính xác hơn.

Các Vùng Đánh Dấu Màu Đỏ (Chỉ Báo Sự Cố)

Nếu toàn bộ một vùng template hiển thị màu đỏ thay vì màu xanh lá, điều đó có nghĩa là Aligner không thể tìm thấy đủ các cạnh có thể sử dụng trong khu vực đó. Đây là một vấn đề — có nghĩa là vùng đó không đóng góp vào việc căn chỉnh. Để khắc phục:

  1. Tăng thanh trượt Sensitivity (xem Bước 5)
  2. Di chuyển vùng đến khu vực có các cạnh sắc nét và rõ ràng hơn
  3. Cải thiện ánh sáng để tăng độ tương phản trên các đặc trưng của chi tiết
  4. Kiểm tra tiêu cự camera — các cạnh bị mờ sẽ không được phát hiện một cách đáng tin cậy

Bước 4: Loại Bỏ Nhiễu Bằng Công Cụ Ignore Template Region

Ngay cả những vùng được đặt vị trí tốt cũng có thể thu được các cạnh không mong muốn — phản xạ, kết cấu bề mặt, mảnh vụn hoặc các mẫu nền. Công cụ Ignore Template Region cho phép bạn tô lên các khu vực nhiễu này để xóa chúng khỏi mẫu căn chỉnh.

  1. Nhấp vào Ignore Template Region trong bảng Template Regions
  2. Công cụ cọ vẽ được kích hoạt — tô lên bất kỳ cạnh nào bạn muốn loại bỏ
  3. Các khu vực đã tô sẽ trở thành một mặt nạ loại trừ vĩnh viễn các cạnh đó khỏi mẫu căn chỉnh

The Ignore Template Region brush tool button

Tại Sao Điều Này Quan Trọng

Công cụ Ignore là một trong những bước bị bỏ qua nhiều nhất nhưng lại quan trọng nhất trong việc cấu hình aligner. Lý do: mỗi cạnh không mong muốn trong template của bạn là nhiễu mà Aligner sẽ cố gắng khớp. Nếu nhiễu đó không xuất hiện trên chi tiết tiếp theo (vì nó là phản xạ hoặc vết xước ngẫu nhiên), độ tin cậy của Aligner sẽ giảm, hoặc tệ hơn, nó sẽ khớp với vị trí sai.

tip

Sử dụng chiến lược sensitivity cao + làm sạch triệt để: tăng thanh trượt Sensitivity lên để phát hiện nhiều cạnh hơn, sau đó sử dụng công cụ Ignore một cách triệt để để loại bỏ mọi cạnh không phải là đặc trưng sạch và có thể lặp lại của chi tiết. Điều này cho bạn kết quả tốt nhất từ cả hai hướng tiếp cận — bạn nắm bắt được các cạnh tinh tế nhưng quan trọng trong khi lọc bỏ tất cả nhiễu.

Những thứ thường nên bỏ qua:

  • Các điểm sáng bóng hoặc phản xạ chói
  • Kết cấu nền có thể nhìn thấy xung quanh chi tiết
  • Kết cấu bề mặt trên chính chi tiết (kim loại xước, hoa văn đúc)
  • Các cạnh từ mảnh vụn, cặn dầu hoặc nhiễm bẩn
  • Các cạnh từ nhãn, sticker hoặc các ký hiệu thay đổi giữa các chi tiết

Bước 5: Điều Chỉnh Độ Nhạy

Thanh trượt Sensitivity (Độ Nhạy) điều khiển mức độ tích cực của thuật toán phát hiện cạnh. Giá trị cao hơn sẽ phát hiện nhiều cạnh hơn (bao gồm cả những cạnh mờ nhạt); giá trị thấp hơn chỉ phát hiện những cạnh rõ nét và nổi bật nhất.

Điều khiển thanh trượt Sensitivity

Cách tìm cài đặt phù hợp:

  1. Bắt đầu với độ nhạy mặc định
  2. Nếu các vùng template hiển thị highlight màu đỏ (không đủ cạnh), hãy tăng độ nhạy
  3. Nếu bạn thấy quá nhiều nhiễu màu xanh trên các kết cấu và đặc điểm không liên quan, hãy giảm độ nhạy
  4. Cài đặt lý tưởng là độ nhạy thấp nhất vẫn cho bạn highlight màu xanh rõ ràng trên các đặc điểm mà bạn quan tâm
note

Độ nhạy cao hơn không phải lúc nào cũng tốt hơn. Nhiều cạnh hơn đồng nghĩa với khả năng nhiễu cao hơn. Cách tiếp cận tối ưu là: tăng độ nhạy để phát hiện các cạnh bạn cần, sau đó sử dụng công cụ Ignore để loại bỏ mọi thứ bạn không cần. Điều này mang lại cho bạn một mẫu sạch và đáng tin cậy.

Bước 6: Thiết Lập Phạm Vi Xoay

Rotation Range (Phạm Vi Xoay) xác định mức độ biến đổi xoay mà Aligner sẽ chấp nhận khi tìm kiếm bộ phận.

Cài đặt Rotation Range hiển thị trường nhập +/- Degrees

  • +/- 180 độ — Tìm bộ phận ở bất kỳ góc xoay nào (linh hoạt tối đa). Sử dụng cho các bộ phận trên băng tải hoặc hệ thống pick-and-place robot, nơi hướng xoay không thể đoán trước.
  • +/- 5–20 độ — Dành cho các bộ phận được định vị tương đối nhưng có thể có biến đổi xoay nhỏ. Phổ biến cho các thiết lập có gá cố định với một chút dao động.
  • +/- 0 độ — Chỉ khớp các bộ phận có cùng góc xoay chính xác với template. Xử lý nhanh nhất.
tip

Sử dụng phạm vi xoay như một cổng kiểm tra chất lượng. Nếu bạn đặt phạm vi là ±10° và một bộ phận đến với góc xoay 15°, Aligner sẽ không tìm thấy nó — và bạn có thể sử dụng lỗi đó như một tín hiệu reject. Đây là cách mạnh mẽ để phát hiện các bộ phận được trình bày không chính xác trước khi AI chạy.

caution

Một lỗi phổ biến là để phạm vi xoay mặc định ở ±20° trong khi các bộ phận thực tế có thể đến ở bất kỳ góc nào. Nếu các bộ phận của bạn có thể xoay tự do (ví dụ: trên máy cấp liệu rung hoặc băng tải không có thanh dẫn hướng), hãy đặt thành ±180°. Nếu không, Aligner sẽ thất bại trên bất kỳ bộ phận nào xoay vượt quá ±20° và bạn sẽ mất hàng giờ để debug những gì trông giống như lỗi căn chỉnh ngẫu nhiên.

Đánh đổi về tốc độ xử lý: Phạm vi xoay rộng hơn đồng nghĩa với việc Aligner phải tìm kiếm nhiều hướng hơn, mất nhiều thời gian hơn. Đối với kiểm tra tốc độ cao, hãy sử dụng phạm vi hẹp nhất bao phủ biến đổi thực tế của bộ phận.

Bước 7: Thiết Lập Ngưỡng Tin Cậy

Confidence Threshold (Ngưỡng Tin Cậy) là chất lượng khớp tối thiểu mà Aligner yêu cầu trước khi chấp nhận một kết quả phát hiện là hợp lệ.

Thanh trượt Confidence Threshold

  • Phạm vi: 0.0 đến 1.0 (phần trăm thấp hơn = khớp nghiêm ngặt hơn, 1% biểu thị khớp hoàn toàn giống nhau)
  • Khuyến nghị: 0.6 – 0.9 cho hầu hết các ứng dụng

Cách hoạt động của confidence:

Aligner tính toán điểm tương quan giữa mẫu cạnh trong template và các cạnh mà nó tìm thấy trong hình ảnh mới. Điểm này tính đến độ tương đồng của mẫu, độ chính xác không gian và chất lượng cạnh. Nếu điểm vượt quá ngưỡng của bạn, việc căn chỉnh sẽ được chấp nhận. Nếu không, nó sẽ bị đánh dấu là thất bại.

Hướng dẫn tinh chỉnh:

Triệu chứngHành động
Aligner khớp với đối tượng sai hoặc nềnTăng ngưỡng (thử 0.85–0.95)
Các bộ phận hợp lệ không được phát hiệnGiảm ngưỡng (thử 0.60–0.70)
Căn chỉnh hoạt động trên hầu hết các bộ phận nhưng thất bại với một vài bộ phậnKiểm tra xem các bộ phận bị lỗi có đặc điểm bị che khuất không, sau đó điều chỉnh

Bước 8: Bật Scale Invariant (Khi Cần)

Công tắc Scale Invariant cho phép Aligner phát hiện các part có kích thước lớn hơn hoặc nhỏ hơn một chút so với template — xử lý biến thiên kích thước ±10%. Điều này bù trừ cho các part ở khoảng cách gần hơn hoặc xa hơn camera một chút.

Bật Scale Invariant khi:

  • Parts nằm trên băng tải có thể cao hơn hoặc thấp hơn
  • Parts được đưa đến bởi robot không đảm bảo chính xác độ cao Z
  • Đồ gá của bạn có độ rơ theo trục dọc
  • Độ dày part thay đổi và ảnh hưởng đến kích thước hiển thị trong ảnh

Để tắt khi:

  • Parts ở khoảng cách ổn định so với camera
  • Bạn muốn tốc độ căn chỉnh tối đa (tìm kiếm tỉ lệ làm tăng thời gian xử lý)
  • Biến thiên kích thước thực sự là dấu hiệu của vấn đề (sai part)

Bước 9: Lưu và Kiểm Tra với Live Preview

Sau khi bạn đã cấu hình các vùng template và thiết lập:

  1. Nhấp Save ở cuối bảng thiết lập. Điều này sẽ huấn luyện và triển khai mô hình Aligner.
  2. Bật Live Preview Mode (nút "Live" ở đầu trang).
  3. Khung xem trước sẽ chuyển từ template tĩnh sang luồng trực tiếp từ camera, với căn chỉnh được áp dụng theo thời gian thực.

Danh Sách Kiểm Tra Xác Nhận

Khi Live Preview đang hoạt động, hãy kiểm tra căn chỉnh thực tế:

  • Di chuyển part sang trái, phải, lên, xuống — ROIs sẽ di chuyển theo mượt mà
  • Xoay part trong phạm vi bạn đã chỉ định — ROIs sẽ xoay theo
  • Thử ở các cực giới hạn của phạm vi — điều gì xảy ra ở ±góc xoay tối đa?
  • Đưa vào một part khác (nhưng hợp lệ) — căn chỉnh có còn chính xác không?
  • Cố gắng phá vỡ nó — đặt part ở các vị trí cực đoan, che khuất một phần các đặc điểm, thêm mảnh vụn gần các vùng template
warning

Luôn cố gắng phá vỡ căn chỉnh trước khi tiếp tục. Nếu căn chỉnh yếu, nó sẽ thất bại không dự đoán được trong sản xuất. Hãy dành 2–3 phút chủ động thử gây ra lỗi. Nếu nó vượt qua được các bài kiểm tra của bạn, nó đã sẵn sàng cho sản xuất. Nếu không, hãy khắc phục ngay bây giờ — đừng tiếp tục cấu hình ROI và huấn luyện AI, nếu không bạn sẽ phải làm lại mọi thứ khi vấn đề căn chỉnh xuất hiện sau này (hiệu ứng thác nước).

Mẹo và Thủ Thuật

Căn Chỉnh Theo Các Cạnh Không Bao Giờ Thay Đổi

Sai lầm phổ biến nhất của aligner là đặt các vùng template trên các đặc điểm thay đổi giữa các part. Ngay cả những khác biệt nhỏ — vị trí nhãn hơi khác, một con vít được đặt nghiêng khác đi, mối hàn khác biệt — cũng sẽ làm giảm độ tin cậy căn chỉnh hoặc gây rung.

Các đặc điểm tốt nhất để căn chỉnh:

  • Cạnh gia công cơ khí, rãnh phay, lỗ khoan
  • Đường viền PCB, lỗ lắp ráp
  • Các đặc điểm đúc có dung sai chặt (gân, bệ)
  • Đường viền part dập hoặc cạnh cắt laser

Sử Dụng Nhiều Vùng Một Cách Chiến Lược

Hai vùng được đặt tốt sẽ tốt hơn năm vùng đặt kém. Thiết lập lý tưởng:

  • Vùng 1: Phía trên bên trái (hoặc phía trên) của part — góc hoặc lỗ rõ ràng
  • Vùng 2: Phía dưới bên phải (hoặc phía dưới) của part — đặc điểm đặc trưng khác

Sự tam giác này cung cấp cho Aligner cả dữ liệu vị trí và góc xoay với khoảng cách cơ sở tối đa, giảm thiểu sai số góc.

Khi Aligner Không Thể Tìm Thấy Part

Nếu căn chỉnh liên tục thất bại:

  1. Kiểm tra giá trị confidence trong Live Preview — nó có gần ngưỡng của bạn hay gần bằng không?
  2. Nếu gần bằng không: các vùng template của bạn không có đặc điểm nào sử dụng được — hãy thiết kế lại
  3. Nếu gần ngưỡng: hạ ngưỡng xuống một chút, hoặc dọn sạch các cạnh nhiễu bằng công cụ Ignore
  4. Nếu nó hoạt động trên một số part nhưng không hoạt động trên các part khác: các part khác biệt có thể có các đặc điểm bị che khuất hoặc thiếu ở nơi các vùng template của bạn được đặt

Tối Ưu Hóa Tốc Độ

Đối với các ứng dụng thông lượng cao nơi từng mili giây đều quan trọng:

  • Sử dụng 2 region (không phải 4+) với các cạnh rõ ràng
  • Đặt phạm vi xoay hẹp nhất bao phủ được biến thiên thực tế của bạn
  • Đặt Sensitivity ở mức tối thiểu đủ để cho ra các cạnh xanh ổn định
  • Tắt Scale Invariant nếu khoảng cách Z của bạn không thay đổi
  • Giữ các template region nhỏ — region lớn nghĩa là nhiều cạnh hơn cần xử lý

Khôi Phục Sau Khi Thay Đổi Thượng Nguồn

Nếu bạn thay đổi bất kỳ điều nào sau đây, bạn phải thực hiện lại thiết lập Aligner:

Thay Đổi Đã Thực HiệnCần Làm Lại
Hiệu chỉnh méo ống kínhChụp lại template, làm lại tất cả các region
Ống kính hoặc tiêu cự cameraChụp lại template, làm lại tất cả các region
Vị trí lắp đặt cameraChụp lại template, có thể cần làm lại các region
Cấu hình chiếu sángChụp lại template, xác minh các cạnh vẫn được phát hiện
Thiết lập exposure/gain của ảnhChụp lại template, xác minh các cạnh vẫn được phát hiện

Khi Nào Nên Bỏ Qua Aligner

Không phải ứng dụng nào cũng cần căn chỉnh. Tắt Aligner (chọn "Skip Aligner") khi:

  • Các chi tiết nằm trong đồ gá chính xác đảm bảo vị trí trong phạm vi 1–2 pixel
  • Các chi tiết được định vị cơ khí không có độ rơ
  • Bạn cần tốc độ xử lý tối đa và biến thiên vị trí là không đáng kể
  • Bạn đang sử dụng một segmenter có đặc tính bất biến theo vị trí cho biến thiên chi tiết 3D

Khi Aligner bị bỏ qua, các ROI vẫn giữ nguyên vị trí cố định trên ảnh template. Hệ thống bỏ qua hoàn toàn phép tính căn chỉnh, giúp xử lý nhanh hơn nhưng đòi hỏi việc trình bày chi tiết phải hoàn toàn nhất quán.

Tham Khảo Nhanh: Thiết Lập Aligner

Thiết LậpMục ĐíchPhạm Vi Khuyến NghịKhi Nào Điều Chỉnh
SensitivityMức độ tích cực phát hiện cạnhMức thấp nhất cho ra cạnh xanhVùng highlight đỏ trong region → tăng
Rotation RangeDung sai xoay tối đa (±độ)Khớp với biến thiên thực tế của chi tiếtChi tiết đến ở góc không mong đợi
Confidence ThresholdChất lượng khớp tối thiểu để căn chỉnh hợp lệ0.6 – 0.9Khớp sai → tăng; bỏ sót chi tiết → giảm
Scale InvariantCho phép biến thiên kích thước ±10%Chỉ bật khi khoảng cách Z thay đổiChi tiết ở khoảng cách camera khác nhau

Tham Khảo Nhanh Xử Lý Sự Cố

Vấn ĐềNguyên Nhân Có ThểKhắc Phục
ROI không di chuyểnSkip Aligner đã được bật, hoặc không có template regionTắt Skip Aligner; thêm template region
Confidence luôn gần 0%Template region không có cạnh khả dụngDi chuyển region đến khu vực có cạnh mạnh, rõ ràng
Căn chỉnh bị giật/lệchChỉ một region hoặc các region đặt quá gần nhauThêm region cách xa nhau ở hai phía đối diện của chi tiết
Khớp sai đối tượngPattern không đủ độc đáo, ngưỡng quá thấpThêm region có đặc điểm riêng biệt; tăng ngưỡng
Hoạt động trên một số chi tiết, thất bại trên chi tiết khácTemplate region đặt trên đặc điểm biến thiênDi chuyển region đến đặc điểm có trên TẤT CẢ các chi tiết
Căn chỉnh chậmQuá nhiều region, phạm vi xoay rộng, Scale Invariant đang bậtGiảm xuống 2 region, thu hẹp phạm vi xoay, tắt scale nếu không cần

Bài Viết Liên Quan:
