Senden benutzerdefinierter Daten von der SPS an die Kamera

Schritt 1: Erstellen und Konfigurieren des Custom Data Tags

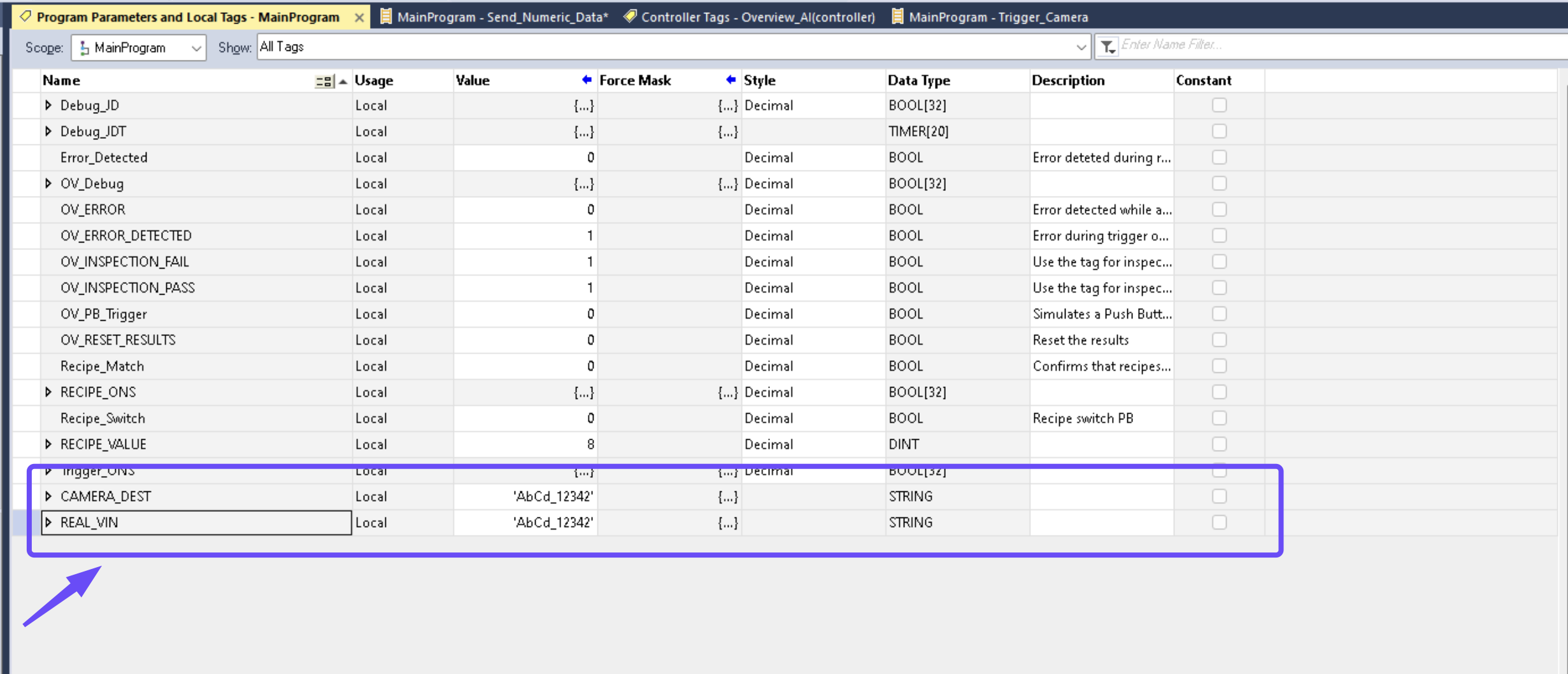

Erstellen Sie zunächst zwei Tags: eines zum Kopieren der Daten aus dem Custom Data Tag und das andere, um diese an das Ausgangs-Tag der Kamera weiterzuleiten. Beide müssen vom Datentyp STRING sein.

Schritt 2: Festlegen der Byte-Reihenfolge für Node-RED

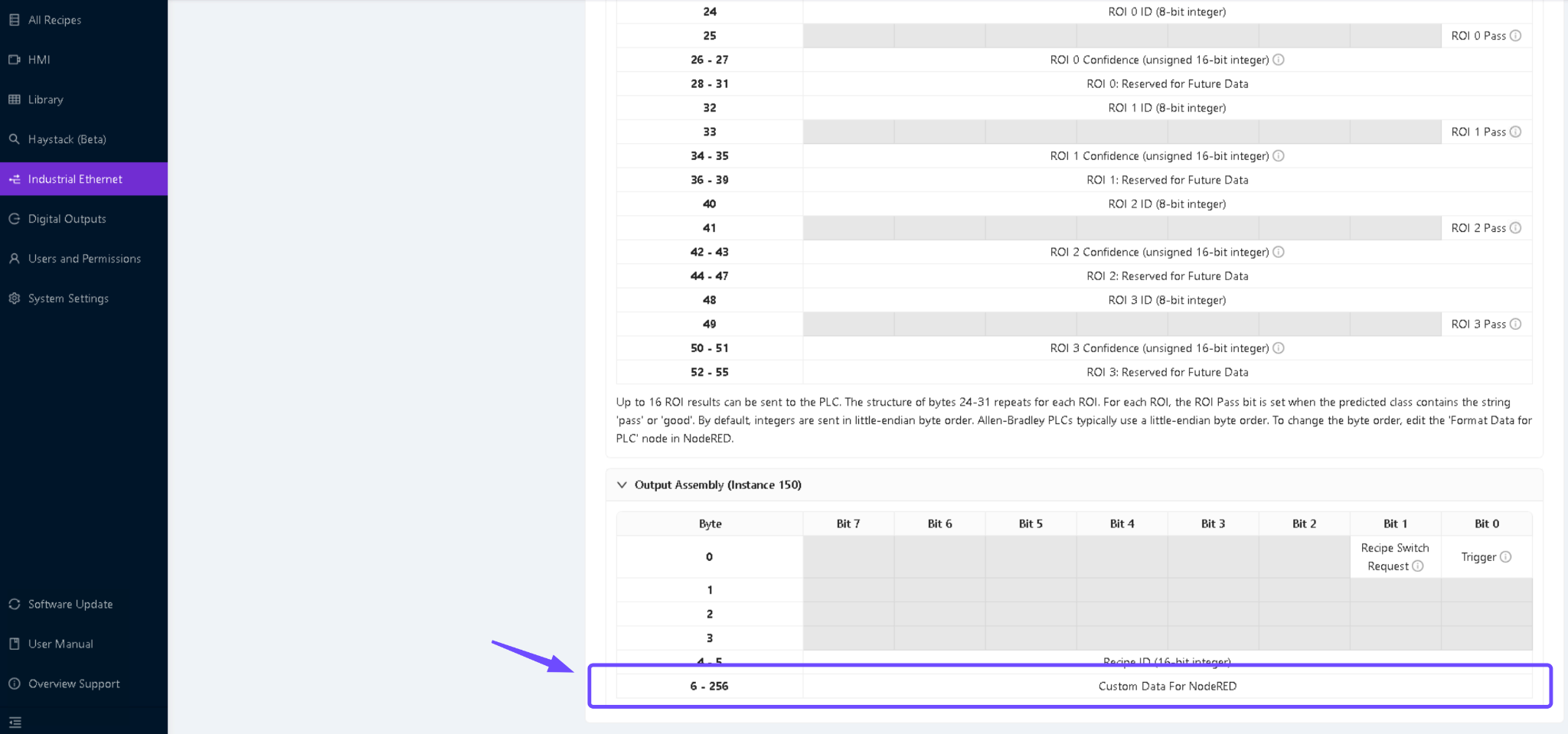

Sie können eine beliebige Byte-Reihenfolge aus dem für Node-RED zugewiesenen Output Assembly auswählen. Die Byte-Reihenfolge bezieht sich darauf, wie die Daten formatiert und übertragen werden.

Schritt 3: Entwickeln der Trigger-Logik

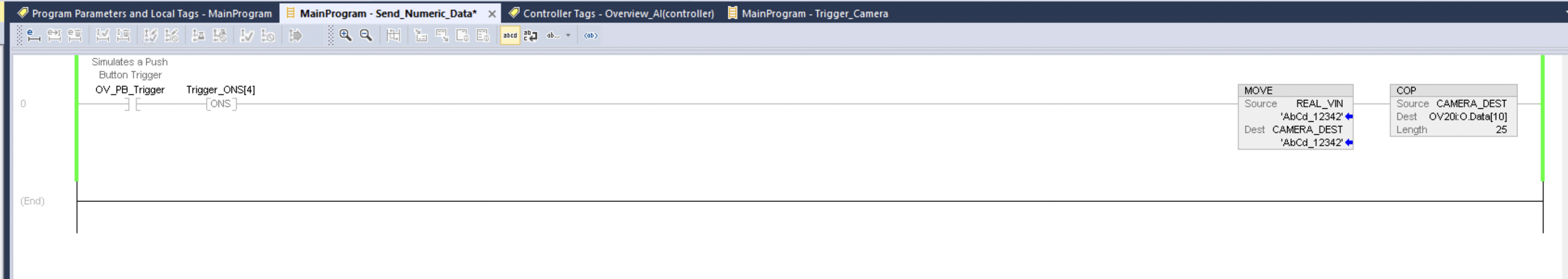

Verwenden Sie nach dem Erstellen des Custom Data Tags die in Trigger Using a PLC beschriebene Trigger-Logik, um einen neuen Satz logischer Anweisungen zu erstellen. Die Trigger-Logik sollte die Aktivierung der Kamera steuern und sicherstellen, dass diese ein Bild aufnimmt, sobald bestimmte Bedingungen erfüllt sind.

hinweis

Wenn Sie denselben VIN zweimal triggern, werden die Daten beim zweiten Bild nicht gespeichert. Versuchen Sie, die Daten zu löschen, bevor Sie neue Daten senden.

Schritt 4: Erstellen eines Flows in Node-RED

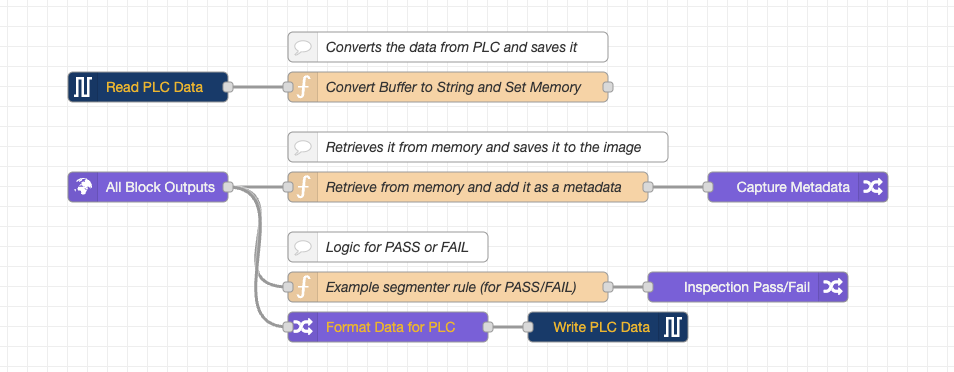

Greifen Sie auf den Node-RED Flow zu und erstellen Sie einen neuen Flow, der die erforderliche Funktionalität abbildet.

Schritt 5: Bild aufnehmen und Metadaten zuordnen

Stellen Sie nach dem Auslösen der Kamera sicher, dass der Bildaufnahmeprozess wie erwartet funktioniert.

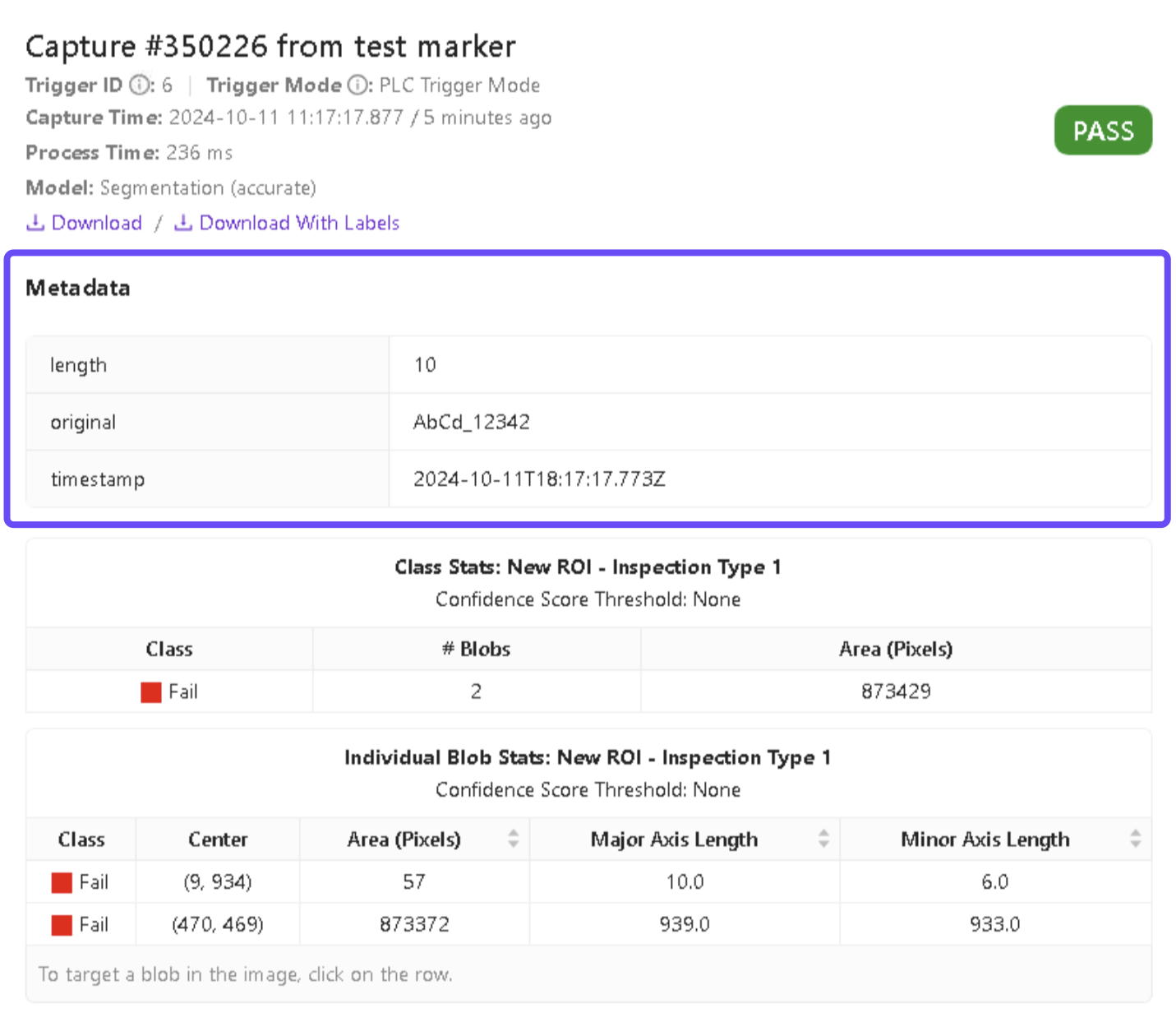

Stellen Sie sicher, dass jedes von der Kamera aufgenommene Bild Metadaten enthält, einschließlich der benutzerdefinierten Daten.
