Configuración de Inspección y Tipos de ROI

OV10i Note

El OV10i admite únicamente modelos de clasificación. Las funciones de Segmentación mencionadas en esta página están disponibles en las cámaras OV20i y OV80i.

Esta página explica los conceptos fundamentales detrás de la definición de áreas de inspección y la organización de flujos de trabajo de inspección basados en AI en el sistema OV10i.

Fundamentos de ROI (Region of Interest)​

¿Qué son los ROIs?​

Los ROIs (Regions of Interest) definen áreas rectangulares donde el modelo de AI realizará el análisis de inspección. Estas regiones enfocan el poder de procesamiento en ubicaciones específicas, mejorando tanto la precisión como la eficiencia.

Concepto Central de ROI:

  • Espacio de Trabajo del Modelo de AI - Los ROIs sirven como las posiciones de referencia donde los modelos de AI analizan los datos de imagen
  • Eficiencia de Procesamiento - El análisis enfocado mejora la velocidad de inspección
  • Precisión de Resultados - El análisis dirigido reduce los falsos positivos
  • Múltiples Regiones - Se pueden definir múltiples ROIs para una inspección integral


Tipos de ROI en el OV10i​

Solo ROI Rectangular​

El OV10i utiliza ROIs rectangulares como el único tipo de ROI para todos los escenarios de inspección.

Por Qué Rectangular:

  • Aplicación Universal - Adecuado para la mayoría de las necesidades de inspección industrial
  • Optimizado para AI - Las regiones rectangulares optimizan el procesamiento del modelo
  • Implementación Simple - Configuración y gestión sencillas
  • Compatible con Alineación - Funciona perfectamente con el sistema de alineación de plantillas

Nombrado e Identificación de ROI​

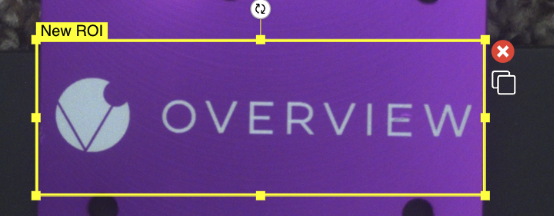

Nombre Predeterminado: "New ROI"​

Cada nuevo ROI comienza con el nombre predeterminado "New ROI", el cual puede y debe cambiarse para proporcionar una identificación significativa.

Por Qué Cambiar los Nombres de ROI:

  • Integración del Sistema - Los ROIs nombrados son más fáciles de referenciar en la automatización
  • Mantenimiento - Los nombres claros simplifican la solución de problemas
  • Documentación - Los nombres significativos mejoran la comprensión del sistema

Ejemplos de Nombres:

  • "Bolt_Tightness_Check"
  • "Label_Presence_Verify"
  • "Surface_Quality_ROI"
  • "Component_Alignment"

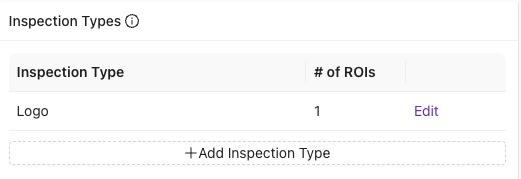

Tipos de Inspección: Agrupación y Organización​

Predeterminado: "Inspection Type 1"​

El sistema crea "Inspection Type 1" como el nombre de agrupación predeterminado, el cual debe cambiarse para reflejar el propósito real de la inspección.

Función del Tipo de Inspección:

  • Agrupación de ROIs - Organiza los ROIs relacionados bajo categorías lógicas
  • Organización de Resultados - Agrupa los resultados de inspección por tipo
  • Gestión del Flujo de Trabajo - Simplifica las inspecciones complejas de múltiples áreas


Crítico: Integración con Node-RED​

Por Qué los Nombres del Tipo de Inspección son Importantes: Es importante cambiar el nombre del Tipo de Inspección porque Node-RED utiliza este nombre para la publicación de salidas. El nombre se convierte en el identificador para el enrutamiento de datos y la integración del sistema.

Impacto en la Salida de Node-RED:

  • Publicación de Datos - Los resultados se publican usando los nombres de Tipo de Inspección
  • Integración Externa - Otros sistemas reciben datos con estos identificadores
  • Lógica de Automatización - Los flujos de Node-RED hacen referencia a estos nombres para el enrutamiento

Estrategia de Nombrado Efectiva:

  • Basado en Procesos: "Quality_Control", "Dimensional_Check"
  • Basado en Características: "Surface_Inspection", "Component_Verification"
  • Basado en Ubicación: "Top_Panel_Check", "Side_Assembly"
  • Evite los Genéricos: Reemplace "Inspection Type 1" con identificadores específicos

Flujo de Trabajo de Configuración​

Proceso de Configuración​

Pasos Esenciales:

  1. Nombrado del Tipo de Inspección - Cambie de "Inspection Type 1" a un nombre significativo
  2. Creación de ROI - Agregue regiones rectangulares usando + Add Region of Interest (ROI)
  3. Nombrado de ROI - Cambie de "New ROI" a nombres descriptivos
  4. Posicionamiento - Dimensione y posicione los ROIs adecuadamente
  5. Validación - Verifique que la configuración cumpla con los requisitos de inspección

Gestión de Múltiples ROIs​

Estrategia de Organización:

  • Agrupación Lógica - Agrupe los ROIs relacionados bajo Tipos de Inspección apropiados
  • Nombrado Consistente - Utilice convenciones de nombrado sistemáticas
  • Integración del Sistema - Considere los requisitos de salida de Node-RED

Consideraciones de Integración​

Integración con Alineación de Plantillas​

Beneficios de la Alineación:

  • Ajuste Automático - Los ROIs se mueven con las correcciones de alineación de la pieza
  • Cobertura Consistente - Los ROIs mantienen su posición relativa a las características de la pieza
  • Tolerancia de Posición - Las variaciones de la pieza no afectan la precisión de la inspección

Compatibilidad con Node-RED​

Requisitos de Integración:

  • Nombres Únicos - Asegúrese de que los nombres de Tipo de Inspección sean únicos para las salidas
  • Estándares de Nombrado - Establezca convenciones para la integración del sistema
  • Pruebas de Salida - Verifique que Node-RED reciba los identificadores correctos

Mejores Prácticas​

Configuración Efectiva de ROI​

Pautas Clave:

  • Nombrado Descriptivo - Tanto los nombres de ROI como los de Tipo de Inspección deben ser significativos
  • Dimensionamiento Apropiado - Equilibre la cobertura de características con la eficiencia de procesamiento
  • Organización Estratégica - Agrupe los ROIs relacionados de forma lógica

Integración del Sistema​

Consideraciones de Planificación:

  • Requisitos de Node-RED - Planifique los nombres de Tipo de Inspección para el enrutamiento de datos
  • Documentación - Registre los propósitos de los ROIs y los puntos de integración
  • Pruebas - Valide que las salidas lleguen correctamente a los sistemas previstos
