OV10i Note

OV10i 仅支持 classification 模型。本页提及的 Segmentation 功能在 OV20i 与 OV80i 摄像头上可用。

本页介绍在 OV10i 系统中定义检验区域以及组织基于 AI 的检验工作流的基本概念。

ROI (Region of Interest) 基本原理​

什么是 ROI？​

ROI（Region of Interest，感兴趣区域）定义 AI 模型将执行检验分析的矩形区域。这些区域将处理能力聚焦在特定位置，从而提高准确性和效率。

核心 ROI 概念：

  • AI Model Workspace - ROIs 作为 AI 模型分析图像数据时的参考位置
  • Processing Efficiency - 集中分析提升检验速度
  • Result Precision - 有针对性的分析降低误报
  • Multiple Regions - 可以定义多个 ROI 以实现全面检验


OV10i 的 ROI 类型​

仅支持矩形 ROI​

OV10i 将 矩形 ROI 作为所有检验场景中的单一 ROI 类型。

为何采用矩形：

  • 通用应用 - 适用于大多数工业检验需求
  • AI Optimized - 矩形区域优化模型处理
  • 简单实现 - 设置与管理直观
  • Alignment Compatible - 与模板对齐系统无缝协作

ROI 命名与标识​

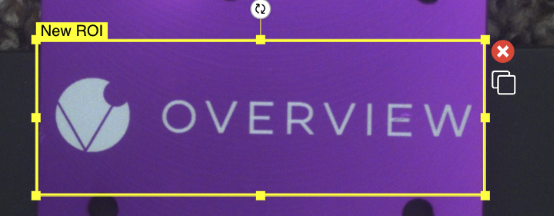

默认命名：“New ROI”​

每个新 ROI 的初始名称为默认名称 "New ROI"，应更改以提供有意义的标识。

为何更改 ROI 名称：

  • System Integration - 命名的 ROI 在自动化中更易引用
  • Maintenance - 清晰的名称简化故障排除
  • Documentation - 有意义的名称提升系统理解

命名示例：

  • "Bolt_Tightness_Check"
  • "Label_Presence_Verify"
  • "Surface_Quality_ROI"
  • "Component_Alignment"


检验类型：分组与组织​

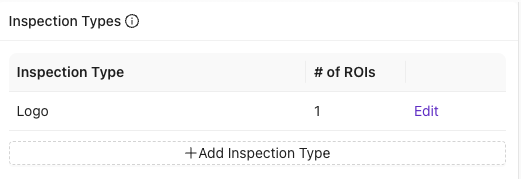

默认： "Inspection Type 1"​

系统将 "Inspection Type 1" 作为默认分组名称，应更改以反映实际的检查目的。

Inspection Type 的功能：

  • ROI Grouping - 在逻辑类别下组织相关 ROI
  • Result Organization - 按类型分组检验结果
  • Workflow Management - 简化复杂的多区域检查


重要：Node-RED 集成​

为何检查类型名称重要： 更改 Inspection Type 名称很重要，因为 Node-RED 使用此名称进行输出发布。该名称将成为数据路由与系统集成的标识符。

Node-RED 输出影响：

  • Data Publishing - 结果使用 Inspection Type 名称发布
  • External Integration - 其他系统接收带有这些标识符的数据
  • Automation Logic - Node-RED 流程将引用这些名称进行路由

有效命名策略：

  • Process-Based: "Quality_Control", "Dimensional_Check"
  • Feature-Based: "Surface_Inspection", "Component_Verification"
  • Location-Based: "Top_Panel_Check", "Side_Assembly"
  • 避免通用: 将 "Inspection Type 1" 替换为具体标识符

设置工作流​

配置过程​

关键步骤：

  1. Inspection Type Naming - 将 "Inspection Type 1" 更改为有意义的名称
  2. ROI Creation - 使用 + Add Inspection Region 添加矩形区域
  3. ROI Naming - 将 "New ROI" 更改为描述性名称
  4. Positioning - 适当调整 ROI 的大小和位置
  5. Validation - 验证设置是否满足检验要求

多 ROI 管理​

组织策略：

  • Logical Grouping - 将相关的 ROI 按照适当的 Inspection Types 进行分组
  • Consistent Naming - 使用系统化命名约定
  • System Integration - 考虑 Node-RED 输出要求

集成注意事项​

模板对齐集成​

对齐的好处：

  • Automatic Adjustment - ROIs 随部件对齐修正而移动
  • Consistent Coverage - ROI 保持相对于部件特征的位置关系
  • Position Tolerance - 部件变化不影响检验精度

Node-RED 兼容性​

集成要求：

  • Unique Names - 确保输出的 Inspection Type 名称唯一
  • Naming Standards - 为系统集成建立命名规范
  • Output Testing - 验证 Node-RED 收到正确的标识符

最佳实践​

有效 ROI 配置​

关键准则：

  • Descriptive Naming - ROI 与 Inspection Type 的名称都应具有含义
  • Appropriate Sizing - 在特征覆盖与处理效率之间取得平衡
  • Strategic Organization - 逻辑地分组相关 ROI

系统集成​

规划考虑因素：

  • Node-RED Requirements - 为数据路由规划 Inspection Type 名称
  • Documentation - 记录 ROI 的用途与集成点
  • Testing - 验证输出是否正确到达目标系统
