Các Khái Niệm Cơ Bản về ROI (Region of Interest)​

ROI là gì?​

ROI (Regions of Interest) xác định các vùng hình chữ nhật nơi model AI sẽ thực hiện phân tích kiểm tra. Các vùng này tập trung khả năng xử lý vào các vị trí cụ thể, cải thiện cả độ chính xác và hiệu quả.

Khái Niệm Cốt Lõi của ROI:

  • Không Gian Làm Việc của Model AI - ROI đóng vai trò là vị trí tham chiếu nơi các model AI phân tích dữ liệu hình ảnh
  • Hiệu Quả Xử Lý - Phân tích tập trung giúp cải thiện tốc độ kiểm tra
  • Độ Chính Xác Kết Quả - Phân tích có mục tiêu giúp giảm thiểu sai số dương tính
  • Nhiều Vùng - Có thể xác định nhiều ROI để kiểm tra toàn diện


Các Loại ROI trong OV10i​

Chỉ ROI Hình Chữ Nhật​

OV10i sử dụng ROI hình chữ nhật làm loại ROI duy nhất cho tất cả các kịch bản kiểm tra.

Tại Sao Hình Chữ Nhật:

  • Ứng Dụng Phổ Biến - Phù hợp với hầu hết các nhu cầu kiểm tra công nghiệp
  • Tối Ưu Cho AI - Các vùng hình chữ nhật tối ưu hóa quá trình xử lý của model
  • Triển Khai Đơn Giản - Thiết lập và quản lý đơn giản
  • Tương Thích với Alignment - Hoạt động liền mạch với hệ thống template alignment

Đặt Tên và Nhận Dạng ROI​

Tên Mặc Định: "New ROI"​

Mỗi ROI mới bắt đầu với tên mặc định "New ROI" và có thể và nên được thay đổi để cung cấp nhận dạng có ý nghĩa.

Tại Sao Cần Thay Đổi Tên ROI:

  • Tích Hợp Hệ Thống - Các ROI được đặt tên dễ tham chiếu hơn trong tự động hóa
  • Bảo Trì - Tên rõ ràng giúp đơn giản hóa việc khắc phục sự cố
  • Tài Liệu - Tên có ý nghĩa cải thiện sự hiểu biết về hệ thống

Ví Dụ Đặt Tên:

  • "Bolt_Tightness_Check"
  • "Label_Presence_Verify"
  • "Surface_Quality_ROI"
  • "Component_Alignment"


Inspection Types: Phân Nhóm và Tổ Chức​

Mặc Định: "Inspection Type 1"​

Hệ thống tạo "Inspection Type 1" làm tên nhóm mặc định, tên này nên được thay đổi để phản ánh mục đích kiểm tra thực tế.

Chức Năng của Inspection Type:

  • Phân Nhóm ROI - Tổ chức các ROI liên quan dưới các danh mục logic
  • Tổ Chức Kết Quả - Phân nhóm kết quả kiểm tra theo loại
  • Quản Lý Quy Trình - Đơn giản hóa các kiểm tra đa vùng phức tạp


Quan Trọng: Tích Hợp Node-RED​

Tại Sao Tên Inspection Type Quan Trọng: Việc thay đổi tên Inspection Type là rất quan trọng vì Node-RED sử dụng tên này để xuất bản kết quả đầu ra. Tên này trở thành định danh để định tuyến dữ liệu và tích hợp hệ thống.

Tác Động Đến Đầu Ra Node-RED:

  • Xuất Bản Dữ Liệu - Kết quả được xuất bản bằng tên Inspection Type
  • Tích Hợp Bên Ngoài - Các hệ thống khác nhận dữ liệu với các định danh này
  • Logic Tự Động Hóa - Các flow Node-RED tham chiếu các tên này để định tuyến

Chiến Lược Đặt Tên Hiệu Quả:

  • Dựa Trên Quy Trình: "Quality_Control", "Dimensional_Check"
  • Dựa Trên Tính Năng: "Surface_Inspection", "Component_Verification"
  • Dựa Trên Vị Trí: "Top_Panel_Check", "Side_Assembly"
  • Tránh Tên Chung: Thay thế "Inspection Type 1" bằng các định danh cụ thể

Quy Trình Thiết Lập​

Quy Trình Cấu Hình​

Các Bước Thiết Yếu:

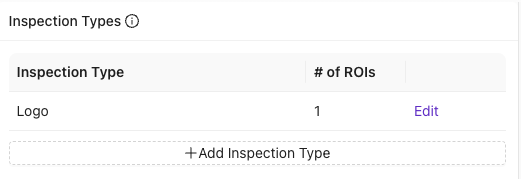

  1. Đặt Tên Inspection Type - Thay đổi từ "Inspection Type 1" thành tên có ý nghĩa

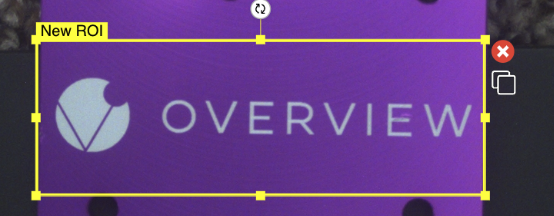

  2. Tạo ROI - Thêm các vùng hình chữ nhật bằng + Add Region of Interest (ROI)
  3. Đặt Tên ROI - Thay đổi từ "New ROI" thành các tên mô tả
  4. Định Vị - Định kích thước và vị trí ROI một cách phù hợp
  5. Xác Nhận - Xác minh thiết lập đáp ứng yêu cầu kiểm tra

Quản Lý Nhiều ROI​

Chiến Lược Tổ Chức:

  • Phân Nhóm Logic - Nhóm các ROI liên quan dưới các Inspection Type phù hợp
  • Đặt Tên Nhất Quán - Sử dụng quy ước đặt tên có hệ thống
  • Tích Hợp Hệ Thống - Cân nhắc các yêu cầu đầu ra của Node-RED

Cân Nhắc về Tích Hợp​

Tích Hợp Template Alignment​

Lợi Ích của Alignment:

  • Điều Chỉnh Tự Động - ROI di chuyển theo các điều chỉnh căn chỉnh chi tiết
  • Phạm Vi Bao Phủ Nhất Quán - Các ROI duy trì vị trí tương đối so với các đặc điểm của bộ phận
  • Dung Sai Vị Trí - Các biến đổi của bộ phận không ảnh hưởng đến độ chính xác kiểm tra

Khả Năng Tương Thích với Node-RED​

Yêu Cầu Tích Hợp:

  • Tên Duy Nhất - Đảm bảo tên Inspection Type là duy nhất cho các đầu ra
  • Tiêu Chuẩn Đặt Tên - Thiết lập các quy ước cho tích hợp hệ thống
  • Kiểm Tra Đầu Ra - Xác minh Node-RED nhận được các định danh chính xác

Phương Pháp Thực Hành Tốt Nhất​

Cấu Hình ROI Hiệu Quả​

Hướng Dẫn Quan Trọng:

  • Đặt Tên Mô Tả - Tên ROI và Inspection Type đều phải có ý nghĩa
  • Định Kích Thước Phù Hợp - Cân bằng giữa phạm vi bao phủ tính năng và hiệu quả xử lý
  • Tổ Chức Chiến Lược - Nhóm các ROI liên quan một cách logic

Tích Hợp Hệ Thống​

Cân Nhắc Lập Kế Hoạch:

  • Yêu Cầu Node-RED - Lập kế hoạch tên Inspection Type cho định tuyến dữ liệu
  • Tài Liệu - Ghi lại mục đích ROI và các điểm tích hợp
  • Kiểm Tra - Xác nhận rằng đầu ra đến đúng các hệ thống dự định
