LED 行为矩阵
本页根据颜色和功能说明 OV10i 相机上每个 LED 指示灯的行为和用途。
备注
在设置、检查和故障排除期间，可将其作为快速视觉参考。

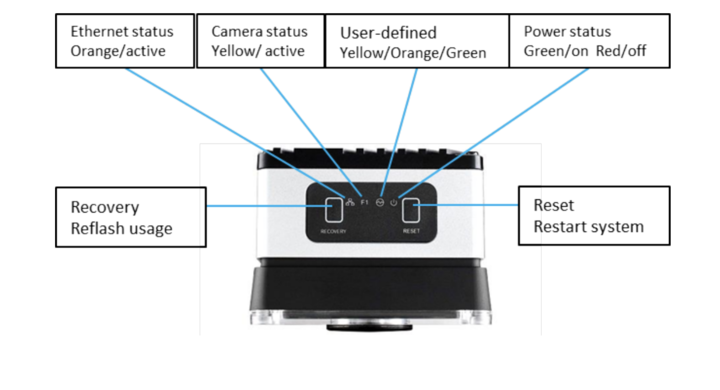

LED 位置与含义
OV10i 在设备顶部面板上包含 4 个 LED 指示灯，每个都有不同的用途：
| LED 标签 | 颜色 | 功能 |
|---|---|---|
| Ethernet 状态 | 🟠 橙色（活动） | 指示网络连接或活动 |
| 相机状态 | 🟡 黄色（活动） | 指示图像捕获或流传输状态 |
| 用户自定义 | 🟡/🟠/🟢 黄色、橙色、绿色 | 保留用于软件定义的行为 |
| 电源状态 | 🟢 绿色（开）/ 🔴 红色（关） | 指示系统电源和健康状态 |
按钮功能
| 按钮 | 功能 | 备注 |
|---|---|---|
| Recovery | 重新刷写用途（仅限支持人员） | 不供客户使用 |
| Reset | 重启系统（安全重启） | 在相机无响应时使用 |
LED 快速参考表
| LED | 状态 | 含义 |
|---|---|---|
| Ethernet（🟠） | 常亮或闪烁 | 网络连接存在且处于活动状态 |
| 相机（🟡） | 常亮或闪烁 | 相机正在运行或捕获图像 |
| 用户自定义 | 变化（🟢🟡🟠） | 保留用于内部诊断或软件映射 |
| 电源（🟢/🔴） | 绿色 = 开 | 系统已通电并正常运行 |
| 红色 = 关 | 未检测到电源（检查电源输入和电缆） |
现场使用说明
- Ethernet LED 未亮？ → 检查电缆安装、交换机状态或静态 IP 冲突
- 电源 LED 为红色/熄灭？ → 确认 24 VDC 输入和 M12 连接器安装到位
- 触发时相机 LED 熄灭？ → 确保相机处于硬件触发模式
- 用户自定义 LED 持续为橙色？ → 可能表示回退或未就绪状态
