Ma Trận Hoạt Động Đèn LED
Trang này giải thích hoạt động và mục đích của từng đèn LED chỉ báo trên camera OV10i, dựa trên màu sắc và chức năng.
note
Sử dụng làm tham khảo trực quan nhanh trong quá trình cài đặt, kiểm tra và khắc phục sự cố.

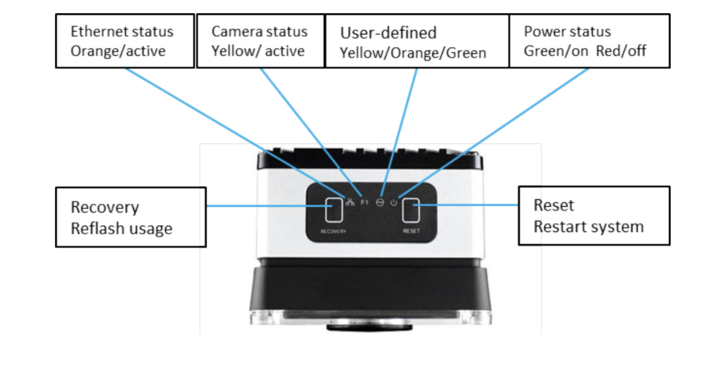

Vị Trí & Ý Nghĩa Đèn LED
OV10i có 4 đèn LED chỉ báo trên mặt trên của thiết bị, mỗi đèn có mục đích riêng biệt:
| Nhãn LED | Màu | Chức Năng |
|---|---|---|
| Ethernet Status | 🟠 Cam (Hoạt động) | Chỉ báo kết nối hoặc hoạt động mạng |
| Camera Status | 🟡 Vàng (Hoạt động) | Chỉ báo trạng thái chụp ảnh hoặc streaming |
| User-defined | 🟡/🟠/🟢 Vàng, Cam, Xanh lá | Dành riêng cho các hành vi do phần mềm định nghĩa |
| Power Status | 🟢 Xanh lá (Bật) / 🔴 Đỏ (Tắt) | Chỉ báo trạng thái nguồn và tình trạng hệ thống |
Chức Năng Nút Bấm
| Nút | Chức Năng | Ghi Chú |
|---|---|---|
| Recovery | Dùng để reflash (Chỉ dành cho bộ phận hỗ trợ) | Khách hàng không sử dụng |
| Reset | Khởi động lại hệ thống (Reboot an toàn) | Sử dụng khi camera không phản hồi |
Bảng Tham Khảo Nhanh Đèn LED
| LED | Trạng Thái | Ý Nghĩa |
|---|---|---|
| Ethernet (🟠) | Sáng liên tục hoặc nhấp nháy | Kết nối mạng đang hiện diện và hoạt động |
| Camera (🟡) | Sáng liên tục hoặc nhấp nháy | Camera đang chạy hoặc chụp ảnh |
| User-defined | Thay đổi (🟢🟡🟠) | Dành cho chẩn đoán nội bộ hoặc ánh xạ phần mềm |
| Power (🟢/🔴) | Xanh lá = Bật | Hệ thống đã có nguồn và đang hoạt động |
| Đỏ = Tắt | Không phát hiện nguồn (kiểm tra nguồn cấp và cáp) |
Lưu Ý Sử Dụng Thực Tế
- Đèn Ethernet không sáng? → Kiểm tra việc cắm cáp, trạng thái switch, hoặc xung đột IP tĩnh
- Đèn Power đỏ/tắt? → Xác nhận nguồn cấp 24 VDC và kết nối đầu M12
- Đèn Camera tắt khi trigger? → Đảm bảo camera đang ở chế độ hardware trigger
- Đèn User-defined vẫn ở màu cam? → Có thể chỉ báo trạng thái fallback hoặc chưa sẵn sàng
