Thiết Lập Phần Cứng và Kết Nối Lần Đầu

Lưu Ý về OV10i

OV10i chỉ hỗ trợ các mô hình classification. Các tính năng segmentation được đề cập trên trang này có sẵn trên camera OV20i và OV80i.

Phần đi sâu này cung cấp sự so sánh giữa camera OV10i và OV80i, tổng quan về yêu cầu nguồn điện, bố trí LED, và các chỉ báo trạng thái hệ thống, cũng như các cân nhắc lắp đặt và các phương pháp thực hành tốt nhất.

Hướng Dẫn Video

Xem chủ đề này trong thực tế: Triển Khai AI Inspection Trong Vài Phút

Tổng Quan Phần Đi Sâu​

Mục Tiêu Học Tập​

  • Kết Nối → Cấp nguồn và xác minh hoạt động phần cứng
  • Kích Hoạt → Đưa camera lên mạng và hoạt động
  • Cấu Hình → Thiết lập mạng và cài đặt hệ thống
  • Tạo 2 Recipes → Xây dựng các mô hình classification và segmentation
  • Xây Dựng Logic → Triển khai tự động hóa với Node-RED

Bạn Sẽ Đạt Được​

  • Kiến thức về thiết bị
  • Sự tự tin về kỹ thuật
  • Kỹ năng khắc phục sự cố khi triển khai tại hiện trường
  • Hiểu biết về các flow Node-RED cơ bản

Kiểm Tra Thiết Bị​

  • Camera
  • Bộ chuyển đổi nguồn và cáp nguồn M12 + cáp ethernet
  • Các đối tượng kiểm tra mẫu
  • Tài liệu và thẻ tham khảo nhanh

So Sánh Model Camera​

OV10i - Giải Pháp Plug-and-Play​

  • Đèn LED tích hợp sẵn với các vùng được điều khiển bằng phần mềm
  • Lấy nét được điều khiển bằng phần mềm - không cần điều chỉnh thủ công
  • 1.6 MP
  • Global shutter

OV80i - Sức Mạnh Có Thể Tùy Chỉnh​

  • Ống kính C-mount linh hoạt - lựa chọn quang học tối ưu cho ứng dụng
  • Yêu cầu chiếu sáng bên ngoài - kiểm soát tối đa cho chiếu sáng chuyên biệt
  • 8.3 MP
  • Roller shutter
  • Khả năng xử lý cao hơn - xử lý các kịch bản kiểm tra phức tạp, đa nhiệm
ghi chú

Sự khác biệt vật lý chính: Số lượng chân của Đầu Nối M12

  • OV10i: M12 17 chân
  • OV80i: M12 12 chân

Cấp Nguồn​

Yêu Cầu Nguồn Điện​

  • Điện áp: 19-24 VDC
  • Tiêu Thụ Điện:
    • Tối đa: 18W
    • Thông thường: 15W
  • Kết Nối: Đầu nối M12 với cáp breakout

Kết Nối Nguồn OV10i​

  • Đầu nối M12 17 chân vào camera
  • Cáp breakout cung cấp các kết nối dây riêng lẻ
  • Đầu nối nguồn: Đánh dấu rõ ràng + và - trên cáp breakout

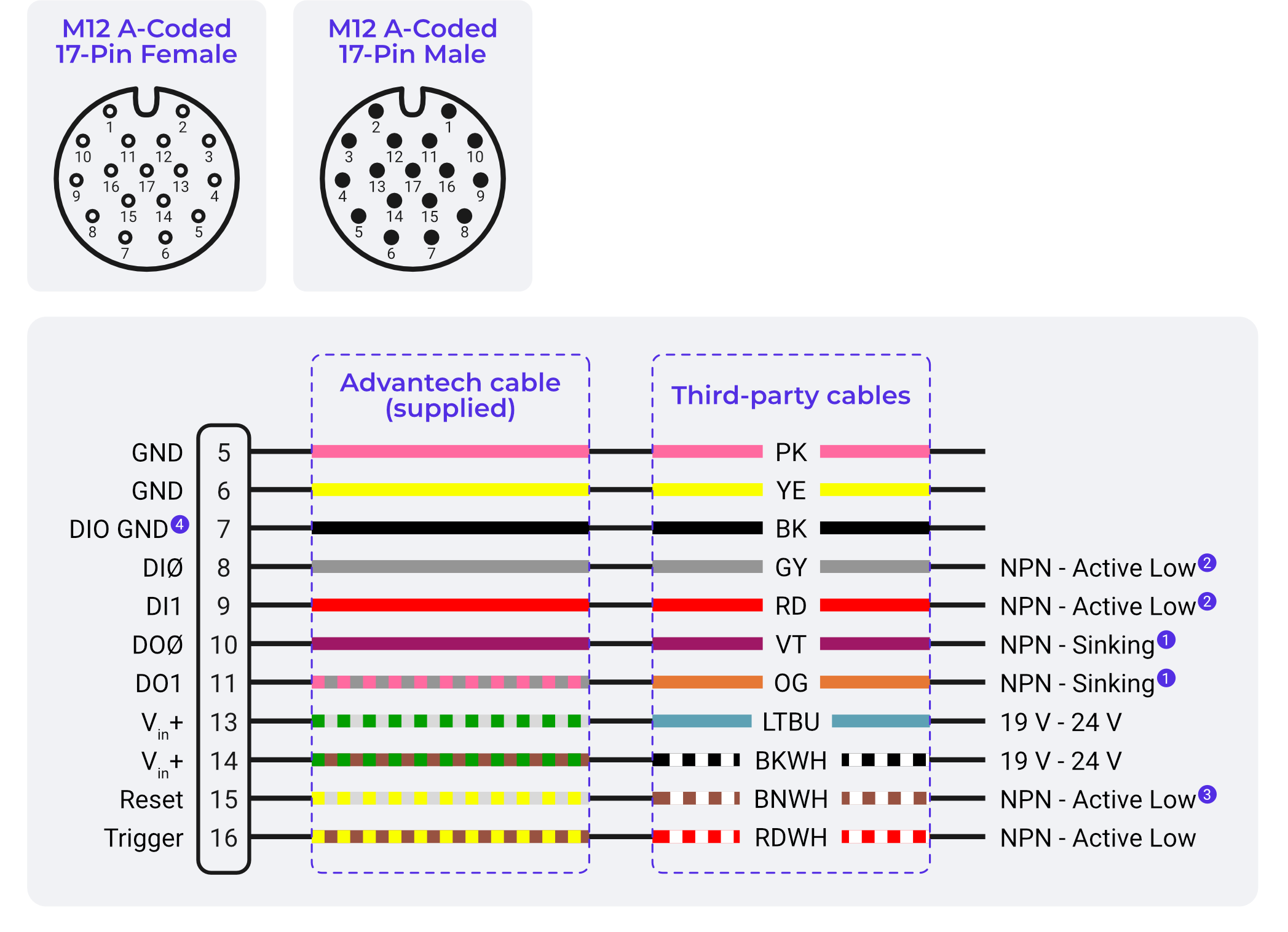

Sơ đồ pinout cũ hiển thị các màu dây cáp 3M và 5M

ghi chú

Hình ảnh cáp cũ: sơ đồ này hiển thị các màu dây flying-leads ban đầu được sử dụng bởi các cáp 3M & 5M. Nếu cáp của bạn khớp với những màu này, hãy đấu dây trực tiếp từ đó. Nếu không khớp (cáp 10M, màu đơn cộng với dây Vàng/Xanh trên chân 12), xem Tham Khảo Màu Dây cho các màu cáp 3M & 5M so với 10M.

Đèn LED Chỉ Báo Trạng Thái và Tình Trạng Hệ Thống​

Bố Trí LED:​

  • LED Nguồn (Xanh lá): Cho biết camera đang nhận nguồn đúng
  • LED Mạng: Hiển thị trạng thái kết nối Ethernet
  • LED Trạng Thái: Chỉ báo hoạt động của hệ thống

Các Trạng Thái LED Nguồn​

  • Xanh Lá Ổn Định: Nguồn cấp trong thông số kỹ thuật, camera hoạt động
  • Tắt: Không có nguồn hoặc nguồn cấp không đủ
  • Mờ/Nhấp Nháy/Đỏ: Vấn đề nguồn cấp - kiểm tra điện áp và công suất dòng điện

Các Chỉ Báo Trạng Thái Hệ Thống​

  • Sáng Ổn Định: Hệ thống hoạt động đầy đủ và sẵn sàng
  • Nhấp Nháy Chậm: Hệ thống đang khởi động (bình thường trong 30-60 giây đầu)
  • Nhấp Nháy Nhanh: Lỗi hệ thống hoặc vấn đề cấu hình
  • Tắt: Hệ thống chưa khởi động đầy đủ hoặc có vấn đề phần cứng

Sử Dụng LED để Khắc Phục Sự Cố​

  • Kiểm Tra Đầu Tiên: Luôn xác minh trạng thái LED trước khi khắc phục sự cố nâng cao
  • Theo Model Cụ Thể: Biết LED nào đang hoạt động trên từng loại camera
  • Chẩn Đoán Từ Xa: LED có thể quan sát được để kỹ thuật viên hướng dẫn qua điện thoại
  • Tài Liệu: Bao gồm tham khảo LED trong quy trình bảo trì

Các Phương Pháp Thực Hành Tốt Nhất Cho Lắp Đặt Vật Lý​

Các Tùy Chọn Lắp Đặt và Cân Nhắc​

  • Lắp Phía Trước: Có thể tiếp cận mặt camera
  • Lắp Phía Sau: Được bảo vệ tốt hơn, phù hợp với môi trường khắc nghiệt
  • Cách Ly Rung Động: Sử dụng vòng đệm cao su hoặc giá đỡ cách ly khi cần
  • Khả Năng Tiếp Cận: Lên kế hoạch cho việc vệ sinh và tiếp cận bảo trì

Định Tuyến và Quản Lý Cáp​

  • Bán Kính Uốn: Tuân thủ bán kính uốn tối thiểu cho cáp M12
  • Giảm Ứng Suất: Sử dụng cable gland và phụ kiện giảm ứng suất
  • Cân Nhắc EMI: Định tuyến tránh xa cáp công suất cao khi có thể
  • Tính Linh Hoạt: Cho phép chuyển động cơ học và giãn nở nhiệt

Cân Nhắc Về Môi Trường​

  • Xếp Hạng IP: Thân camera được xếp hạng cho môi trường công nghiệp
  • Vệ Sinh: Môi trường tiêu chuẩn thực phẩm có thể yêu cầu cân nhắc đặc biệt
  • Chiếu Sáng: Lên kế hoạch cho ảnh hưởng của ánh sáng môi trường xung quanh đến việc kiểm tra
  • Nhiệt Độ: Tính đến việc phát nhiệt của camera trong thiết kế
